JTT840-2012 车载式路面激光构造深度仪.pdf

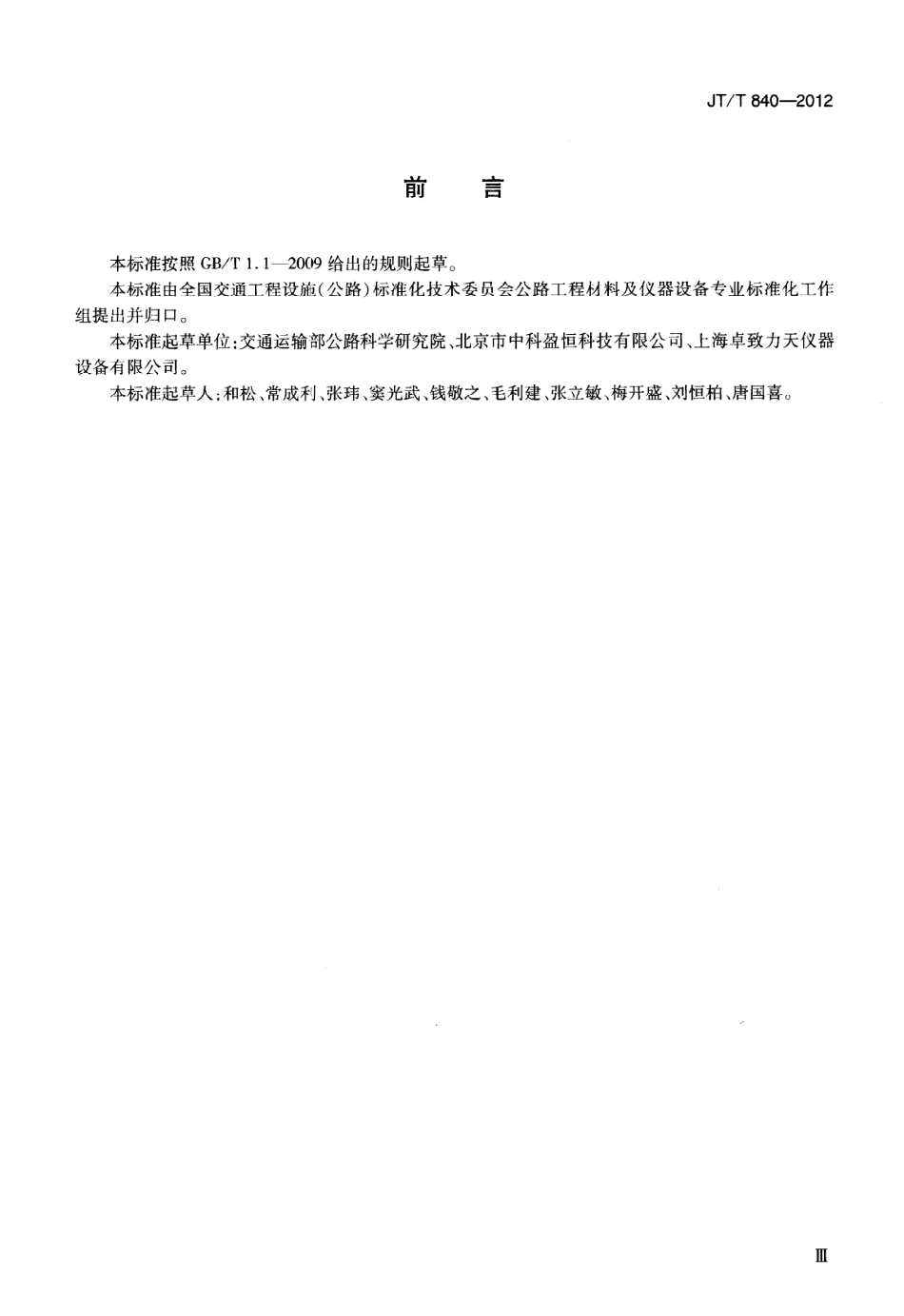

JT/T840-2012前言本标准按照GB/T1.1-2009给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。本标准起草单位：交通运输部公路科学研究院、北京市中科盈恒科技有限公司、上海卓致力天仪器设备有限公司。本标准起草人：和松、常成利、张玮、窦光武、钱敬之、毛利建、张立敏、梅开盛、刘恒柏、唐国喜。JT/T 840-20125.2环境湿度：不大于85%。5.3工作路段应无严重破损、无污染、无积水、无冰雪，不适用于带有防滑刻槽的水泥路面5.4承载车应符合GB7258中乘用车的规定，且最大行驶速度不小于100km/h。6技术要求6.1基本参数激光构造深度仪按其出厂标称的垂直测距示值误差分为两级，其基本参数见表1。表激光构造深度仪基本参数序号I级级1垂直测距示值误差(mm)0.10.52纵向距离传感器误差(%)3构造深度测量重复性C.(%)4造深度示值误差(%)155测量范围(mm06.2主要零部件要求6.2.1激光测距传感器OK6.2.1.1测量范围：不少于200mm。6.2.1.2光斑直径不大于0.5mm。6.2.1.3有效采样频率不小于8kHz。6.2.1.4激光测距传感器的安装应牢固、可靠。6.2.2纵向距离传感5采用光电编码器等记录里程。6.2.3计算机处理系统计算机主要操作界面应附有屏幕操作提示和解释功能，能实现检测数据的存储、分析、传送和构造深度的计算输出，系统处理后的结果应包括各采样段落的构造深度值6.3外观要求外观应光洁、无缺损、无锈蚀。表面漆层应光滑、均匀。7试验方法7.1试验仪器和器具7.1.1标准量块及检测平台标准量块及检测平台应满足以下技术要求：a)标准量块：规格为5mm、20mm、40mm、80mm,准确度等级2级；b)检测平台：长宽高为150mm150mm10mm,不平整度0.05mm/150mm,表面粗糙度R=0.8m,可手动调整水平。2
