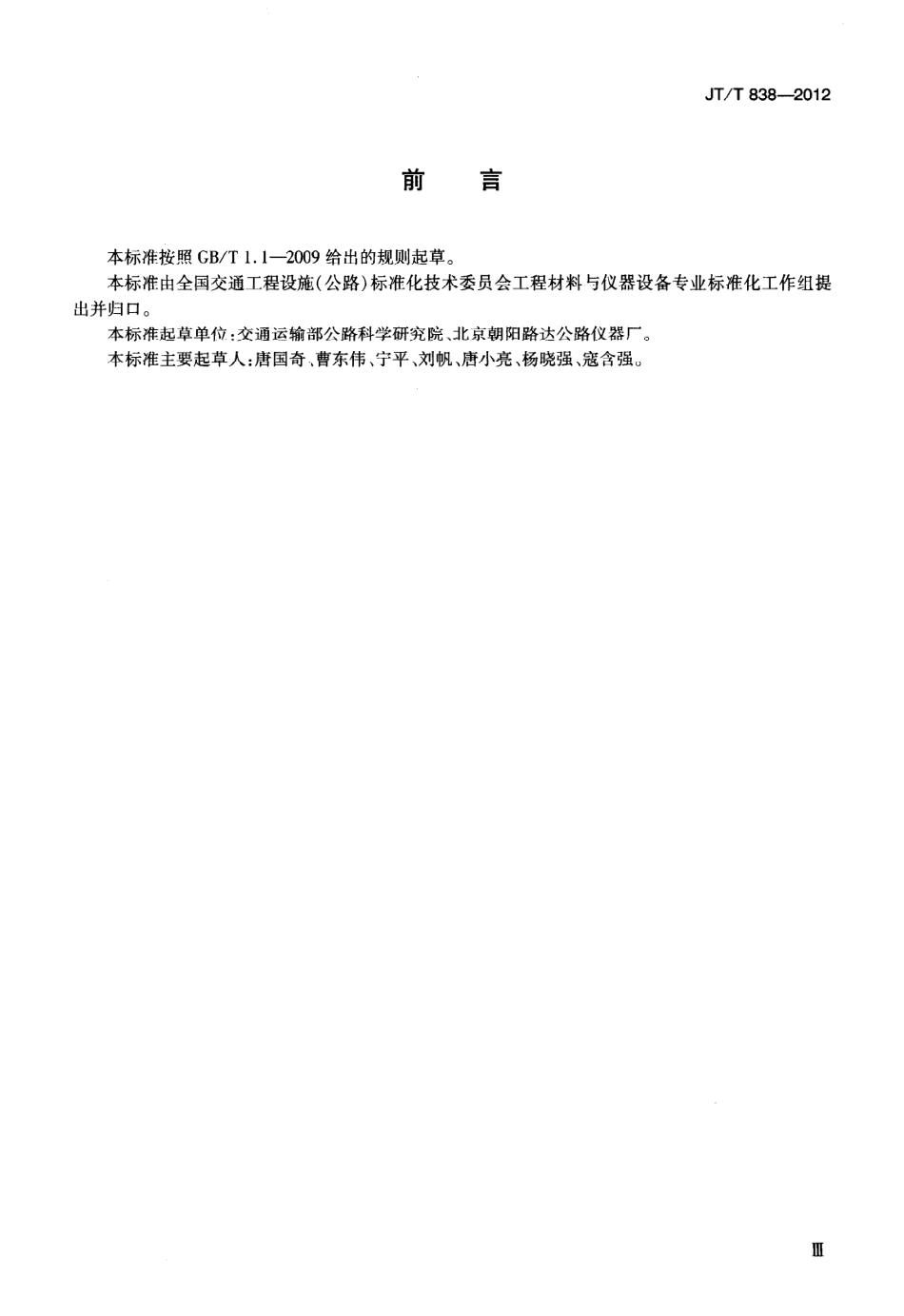

JT/T838-2012前言本标准按照GB/T1.1-2009给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会工程材料与仪器设备专业标准化工作组提出并归口。本标准起草单位：交通运输部公路科学研究院、北京朝阳路达公路仪器厂。本标准主要起草人：唐国奇、曹东伟、宁平、刘帆、唐小亮、杨晓强、寇含强。JT/T838-20125技术要求5.1物理技术参数5.1.1储砂筒为直径90mm1mm、高125mm1mm的金属圆筒；漏斗内圆锥角度为600.5；流出孔径分为12mm0.1mm或16mm0.1mm两种尺寸规格，与储砂筒采用螺纹连接，可拆装互换。5.1.2接收容器能够容纳不小于3kg的细集料，可平置于开关挡板正下方。5.2材料储砂筒、漏斗及开关挡板采用金属材料制作。5.3装配及整体要求5.3.1整体结构坚固耐用，表面做防锈蚀处理，储砂筒及漏斗与底板垂直且内壁光滑，储砂筒与漏斗内壁及两者螺纹连接处应光滑平顺。5.3.2开关挡板为漏斗下方可左右转动的平板，与漏斗出口配合严密，挡板能够左右自如转动。6试验方法6.1试验仪器及要求试验仪器包括：a)游标卡尺：0mm125mm,分度值0.02mm;b)高度尺：准确度0.02mm;c)测量平台：面积不少于200mm200mm。6.2整体检查通过目测、手感进行检查，其结果应符合5.3的要求。6.3物理技术参数6.3.1漏斗孔径、储砂筒直径及高度使用游标卡尺测量漏斗出料口的最大内径、储砂筒的最大内径和储砂筒高度，分别平行测试三次，求取算术平均值。6.3.2圆锥锥角6.3.2.1取下圆锥部分，使用游标卡尺分别测量顶面和底面孔径内侧直径，分别记为r1和r2,见图2。6.3.2.2将圆锥平置于测量平台上，使用高度尺分别测量高度H和h,见图2。卫H:2-1图2圆锥锥角测量示意图2
