JTT532-2004 桥梁结构用碳纤维片材.pdf

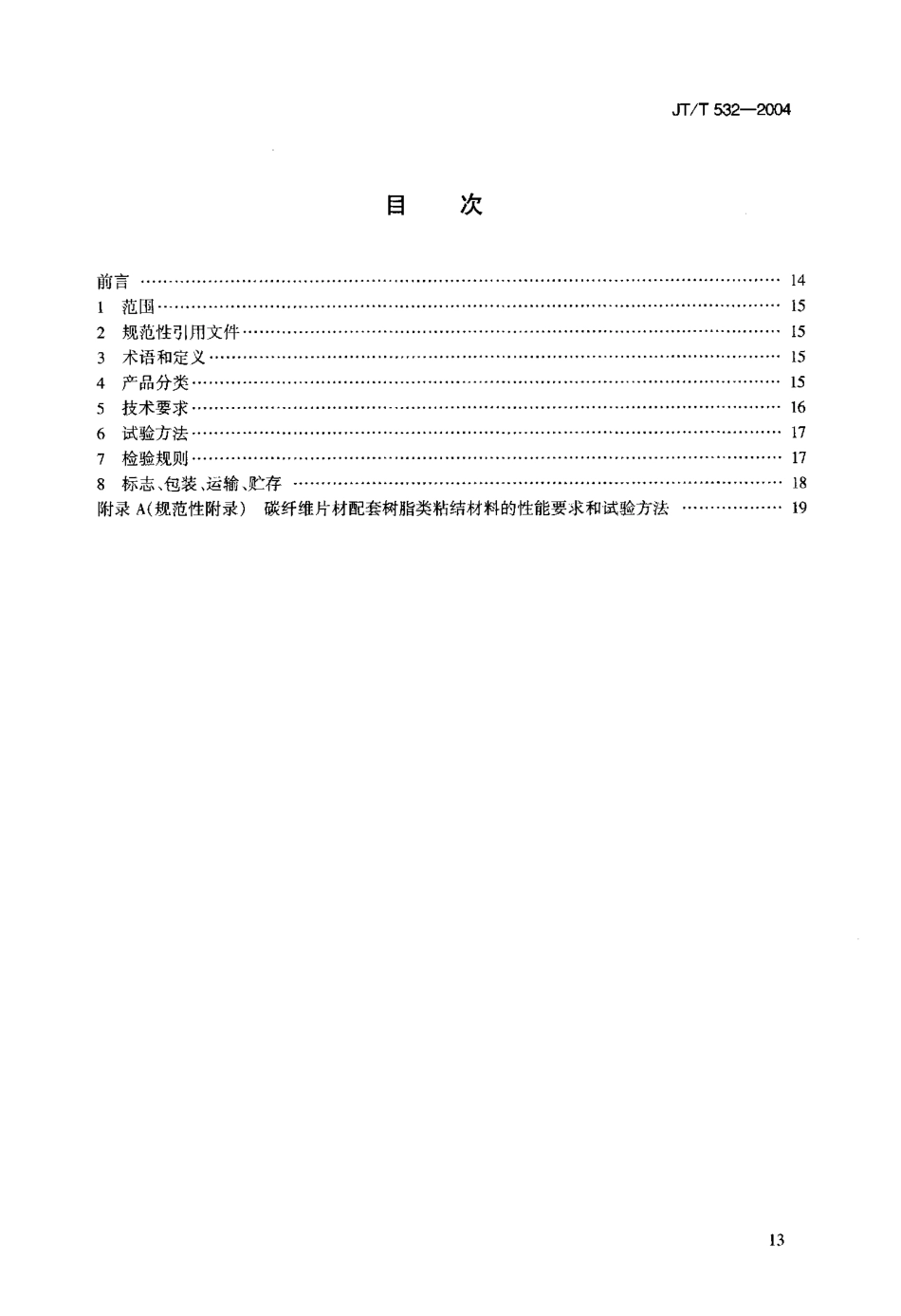

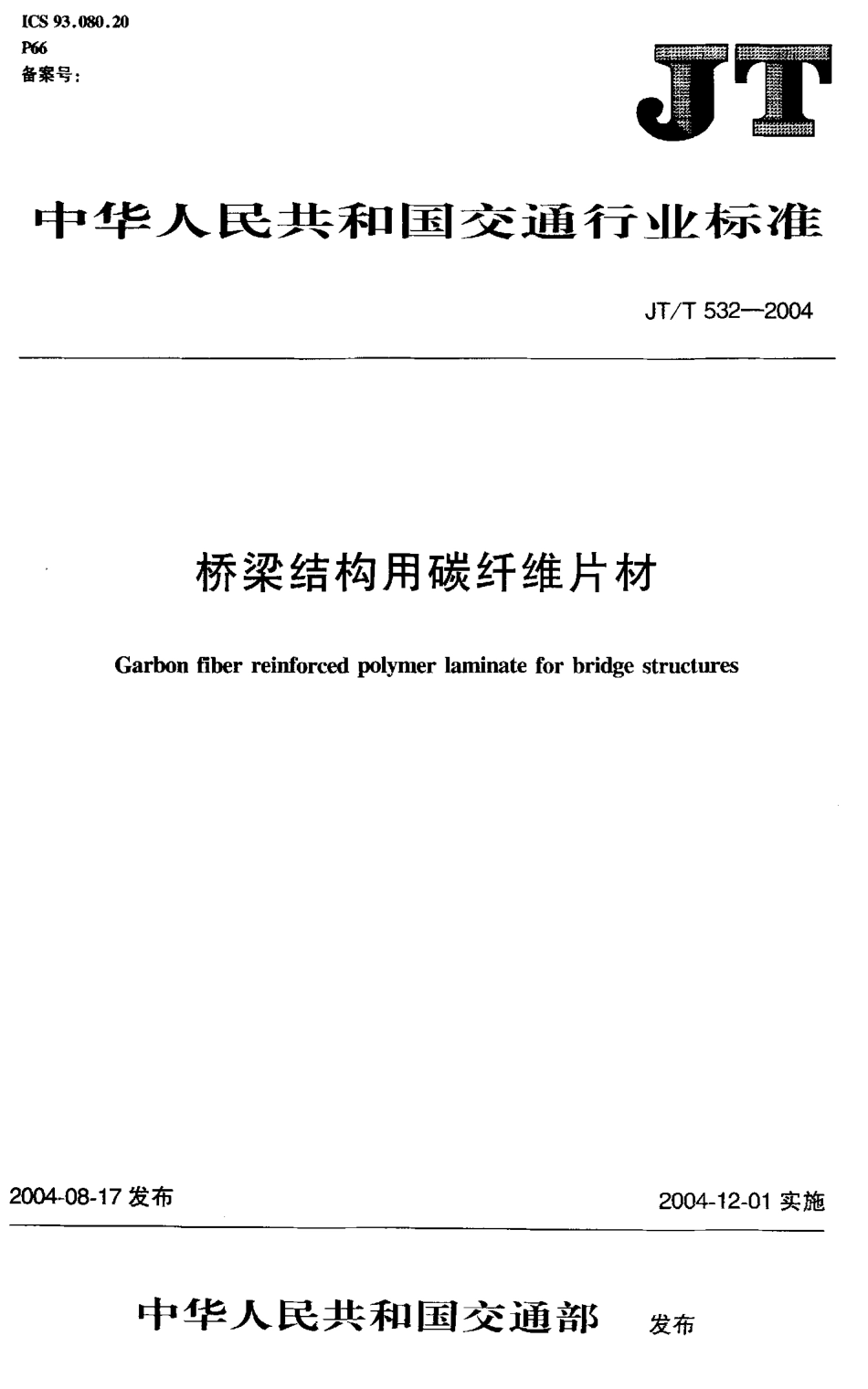

I C S 9 3.0 8 0.2 0P 6 6备案号:霭中 华 人 民 共 和 国 交 通 行 k 标 准 J T/T 5 3 2-2 0 0 4桥梁结构用碳纤维片材G a r b o n fi b e r r e i n f o r c e d p o l y me r l a mi n a t e f o r b r i d g e s t r u c t u r e s2 0 0 4-0 8-1 7 发布2 0 0 4-1 2-0 1 实施中 华 人 民 共 和 国 交 通 部&1 nJ T/T 5 3 2-2 0 0 4目次前言 -，.，1 41 范围 -，巧2 规范性引用文件 ，一1 53 术语和定义，、，巧4 产品 分类 ，。，巧5 技术要求，.一1 66 试验方法 ，.，1 77 检验规则 ，1 78 标志、包装、运输、贮存 ，4 1 1 “，1、，11 ，、，二 1 8附录 A(规范性附录)碳纤维片材配套树脂类粘结材料的性能要求和试验方法，1 9JT/丁 5 3 2-2 0 0 4月 9吕 本标准是桥梁结构用纤维增强复合材料系列产品技术标准之一，该系列标准现已发布的有:J T/T 5 3 1 桥梁结构用芳纶纤维复合材料;J T/T 5 3 2 桥梁结构用碳纤维片 材 本标准的附录 A为规范性附录。本标准由交通部公路科学研究所提出。本标准由交通部科技教育司归口。本标准主要起草单位:交通部公路科学研究所、北京交通大学。本标准参加起草单位:北京特希达科技有限公司、武汉长江加固技术有限公司、南京彤天利技实业有限公司 本标准主要起草人:卢文良、李昌铸、雷俊卿、夏晓霞、付春晓、蒋剑彪、侯发亮、包兆鼎。J T/T 5 3 2-2 0 0 4桥梁结构用碳纤维片材范 围 本标准规定了 桥梁结构维修、加固 用碳纤维片材的术语和定义、产品分类、技术要求、试验方 一 法、检验规则和包装、标志、贮存、运输。本标准适用于桥梁结构用碳纤维片材和配套树脂类粘结材料。2 规范性引用文件 下 列文件中的条 款通过本标准的引 用而成为 本标准的条款。凡是注日 期的引用文件，其随后所有的 修改单(小包括勘误的内 容)或 修订版均不 适用于 本标准二然而，鼓励根据本标准达成协议的各方研究是否可使用这迪文件的最新版本。凡是不注日 期的引用文件，其最新版本适用于本标准。G B/T 2 5 6 8树脂浇 铸体 拉伸性能 试验 方法 G B/T 2 5 6 9树脂浇 铸体压缩 性能 试验 方法(n e q IS O 6 0 4)G B/T 2 5 7 0树脂浇 铸体弯曲 性能 试验方法 G B/T 2 7 9 4胶粘剂 粘度的 测定(e q v A S T M D 1 0 8 4)G B/T 3 3 5 4定向纤 维增强塑料拉 伸性能 试验方法 G B/T 3 3 6 6碳纤维 增强塑 料纤维 体积含量试验方法 G B/T 3 8 5 7玻璃纤维增强热固 性塑料耐化学药品性能试验方法 G R/T 7 1 2 4胶粘剂 拉伸剪w 强度测定方法(e q v I S O 4 5 8 7)G B/T 1 2 9 5 4建筑胶 粘剂通用 试验方 法(n e q J I S K 6 8 3 3)G B/T 1 4 5 2 2机械 工业产品用塑料、涂料、橡胶材料人工气候加速试验方法(n e q A S T M G 5 3)C E C S 1 4 6:2 0 0 3 碳纤维片 材加固 混凝土结构技术规程3 术语和定义 下列术语和定义适用于本标准。3.1 碳纤维片材 c a r b o n f i b e r r e in f o r ce d p o l y m e r l a m in a t e 碳纤维片材是碳纤维布和碳纤维板的总称3.2 碳纤维布 c a r b o n f ib e r s h e e t 碳纤维布为连续碳纤维单向 或多向 排列，未 经树脂浸渍或用少量树脂浸渍的布状 碳纤维制品。3.3 碳纤维板。r b o n fi b e r p la t e 碳纤维板为连续碳纤维单向或多向排列，并经树脂浸渍固化的板状碳纤维制品。4 产品分类4.1 分类 碳 纤维片 材的 按形状(布 状或 板条状)分为 碳纤维布和碳纤维 板。4.2 型号 1 5 J T/T 5 3 2-2 0 0 44.2.1 碳纤维布宽度，m m;单位面积质量 g/澎;纤维排列方向，1 为单向，2 为双向;产品代号:C F R-S.口les 示例:宽度为6 0 0 n n n，单位面积质量为2 0 0 g/m 2 的单向 碳纤维布的 型号 为:C F R-S-1-2 0 0。)。4.2.2碳纤维析宽度，m m;厚 度，1。一 。皿;纤维体积含量，%(精确到 1%0)纤维排列方向，1 为单向，2 为 双向;产品名称,C F R-P.示例:宽度为 l o o n,厚度为 1.5 n n n，纤维体积含量为6 5%的单向碳纤维板的型号为:C F R-P-1-6 5-1 5-1 0 0.4.3 尺寸规格4.3.1 碳纤维片材外 形为 卷状4.3.2 碳纤维片材的长度为每卷 5 0,l o o m.4.3.3 碳纤维布的宽度为 1 5 0,2 5 0,3 3 3,5 0 0,6 0 0,1 0 0 0 m m.4.3.4 碳纤维布单位面积质量为1 5 0,2 0 0,2 5 0,3 0 0,3 5 0,4 0 0,4 5 0 g/m 2.4.3.5 碳纤维板的宽度为 5 0,8 0,1 0 0 1M.4.3.6 碳纤维板的厚度为 1,1.2,1.4,L6,1.8 n n n.4.3.7 碳纤维片材的尺寸误差应不大于-1%,5技术要求5.1 一般要求5.1.，碳纤维布的单位面积质量误差为0一 5%.5.1.2 碳纤维板的纤维体积含量应在 6 0%一 7 0%之间。5.1.3 应使用与混凝土及碳纤维有良 好适配性的粘结材料(包括底层树脂、找平树脂、浸渍树脂或粘结树脂)，宜采用环氧树脂类粘结材料。粘结材料的性能要求及试验方法见附录 A.52外观5.2.1 表面干净，不得有破洞处，不得夹杂杂物，不得有灰尘和其他污染。5.2.2 缺纬、脱纬、断纬及缺经、脱经、断经现象每 1 0 0 m不得多于三处。5.2.3 纤维排列均匀、顺直、不得有歪斜、弯起、起皱现象。5.3 力学性能 碳纤维片材的主要力学性能指标应满足表 1 的规定。J T i 丁5 3 2-2 0 0 4表 1 碳纤维片材的主要力学性能指标 性能抗拉强度标准值 M P a碳纤维布 3 3 1 0 0碳纤维板3 2 0(旧弹性模量 A I P.32.1 x 1 0 531.4x 1 护断裂延伸率，%3 1.5)】5 抗拉强度标准值应具有9 5 17,的保证率。b 碳纤维布的性能指标按纤维的净面积计算 碳纤维板的性能指标按板材试件截面面积计算。5.4 耐候性能 碳纤维片材的耐候性能应符合表 2 的规定。表 2 碳纤维片材的耐候性能指标序号项目 外 观指 标 要 求1无斑点、起泡、裂纹等，尺寸稳定2拉仲强度保持率，%39 5%3伸长率保持率，%)9 5%5.5 耐化学药品性能 碳纤维片材的耐化学药品性能应符合表 3 的规定。表3 碳纤维片材耐化学药品性能指标序号 项目拉仲强度保持率，%指 标 要 求 39 512仲长率保持率，%39.56试验方法6.1 碳纤维板的纤维体积含量 按G B/T 3 3 6 6 的 规定试验。6.2 外观 在光线明亮的场所，距离 l m对样本进行检验。63 主要力学性能 按G B/T 3 3 5 4 的 规定试验。6.4 耐候性能6.4.1 按照G B/T 1 4 5 2 2 中 的人工气候(氛 灯)暴露试验方法 进行，试验温度取为6 3 C-3 1C，相对湿度为9 0%士 5%，喷水周期取为每隔 4 8 m i n 喷水 1 2 m i n,试验周期取 1 0 5 d o6.4.2 耐候性能试验完毕后，按G B/T 3 3 5 4 的 规定进行力学性能指标测试。6.5 耐化学药品性能 除 力学性能指 标按G B/T 3 3 5 4 的规定执行外 其他按G B/T 3 8 5 7 的规定执行。7 检验规则 产品检验分出厂检验和型式检验J T i 下 5 3 2-2 0 0 47.1 出厂检验 出 厂检验项目 包括外观质量、碳纤维布单位面 积质量及碳纤维板中 的纤维体积含量。7.2 型式检验7.2.1 型 式检验项目 包括5.3,5.4 和5.5 的全部要求7.2.2 产品在下列情况之一时，应进行型式检验:a)正式生产后新产品或者产品转厂生产的试制定型鉴定;b)产品的配 方、原料或工艺有较大改变，可能影响产品质 量时;c)产品停产六个月以 土恢复生产时;d)国家质量监督机构提出进行型式检验的要求时。7.3 组批和抽样7.3.1 正常连续生产时，碳纤维布以3 0 0 0 时为 一批，碳纤维板以5 0 0 m Z 为 一 批，不满 此数亦按一批计。7.3.2 每批中抽查 5%，但不少于五卷。7.4 判定规则 每个项目 均以全部试件合格为合 格。若有某 项不合格，应双倍抽样重检，若仍不合格，则判定为不合格产品8 标志、包装、运输、贮存8.1 标志8.1.1 包装箱外表面应有明显且牢固的标志。8.1.2 包装标志上应标明:a)制造厂名及地址;h)产品名称和型号;c)产品数量;d)商标;e)制造 口期或生产批号。8.2 包装8.2.1 碳纤维布应紧密整齐地卷在硬纸管土，不得有折叠和不匀称等现象，每卷应用结实、柔软的包装材料包装，然 后装在干 燥的纸箱内(或类似的 包装物)，箱内宜 衬防潮 纸8.2.2 碳纤维板产品用结实、柔软的 包装材料 包装，然后装在干燥的纸箱内(或类似的包装物)，箱内宜衬有防潮纸。8.2.3 包装箱内 应附有产品 检验证，内容包括:a)制造厂名;b)产品型号;c)产品合格证;d)产品数量;e)生产 日 期8.3运输 运输中 严防 火苗，防水、防 潮、防挤压，小心轻放。8.4 贮存 碳纤维片材应密封贮存，应放置在清洁、干燥、通风的环境中。J T/T 5 3 2-2 0 0 4 附录A (规范性附录)碳纤维片材配套树脂类粘结材料的性能要求和试验方法A.1 适用范围 适用于桥梁结构维修、加固用 碳纤维片材配 套树脂类粘结材料。A.2 性能要求A.2.1 粘结材料应与碳纤维具有良 好 适配性，宜采用环氧类树脂粘结材料A.2.2 粘结材料物理力学性能应满足表A.1 的规定 表 A.1 粘结材料物理力学性能指标序号项目枯 结 材 料底层树脂找平树脂 一浸渍树脂 2 0 0 0 2 0 1 洲 X)6 0320时适用期，皿n4拉伸强度，M P,3 3 05压缩强度，M P 日,7 06拉伸剪切强度(金属一金属)，洲、一l 一)l a7弯曲 强度 M P.,4 08 弹性模量，M P a_,2.5 X 1(79与混凝土(混凝土坯)的正拉粘结强度.M P.1 0A.2.3 粘结材料耐候性能和耐化学药品性能应满足表A.2的规定。表 A.2 粘结材料耐候性能和耐化学药品性能指标序号项目指 标 要 求1强 度保持率，%,9 02仲长率保持率，%3 9 0A.3 试验方法A.3.1 粘结材料的粘度 按 G B/T 2 7 9 4的规定试验A.3.2 粘结材料 适用期 按G B/T 1 2 9 5 4 的规定试验。A.3.3 粘结材料的拉伸强度、弹 性模量及伸长 率 按 G B/T 2 5 6 8 的规定试验。J T/T 5 3 2-2 0 0 4A.3.4 粘结材料的压缩强度 按G B/T 2 5 6 9 的规 定试验。A.3.5 粘 结材料的拉伸剪切强度 按G B/T 7 1 2 4 的规 定试验。A.3.6 粘结材料的弯曲强度 按G B/T 2 5 7 0 的 规定试验。A.3.7 粘结材料与混凝土的 正拉粘结强度 按C E C S 1 4 6;2 0 0 3 的 规定 试验。八.3.8 粘结材料的耐候性能 按6.4 规定试验
