JTT668-2006 公路工程土工合成材料 保温隔热材料.pdf

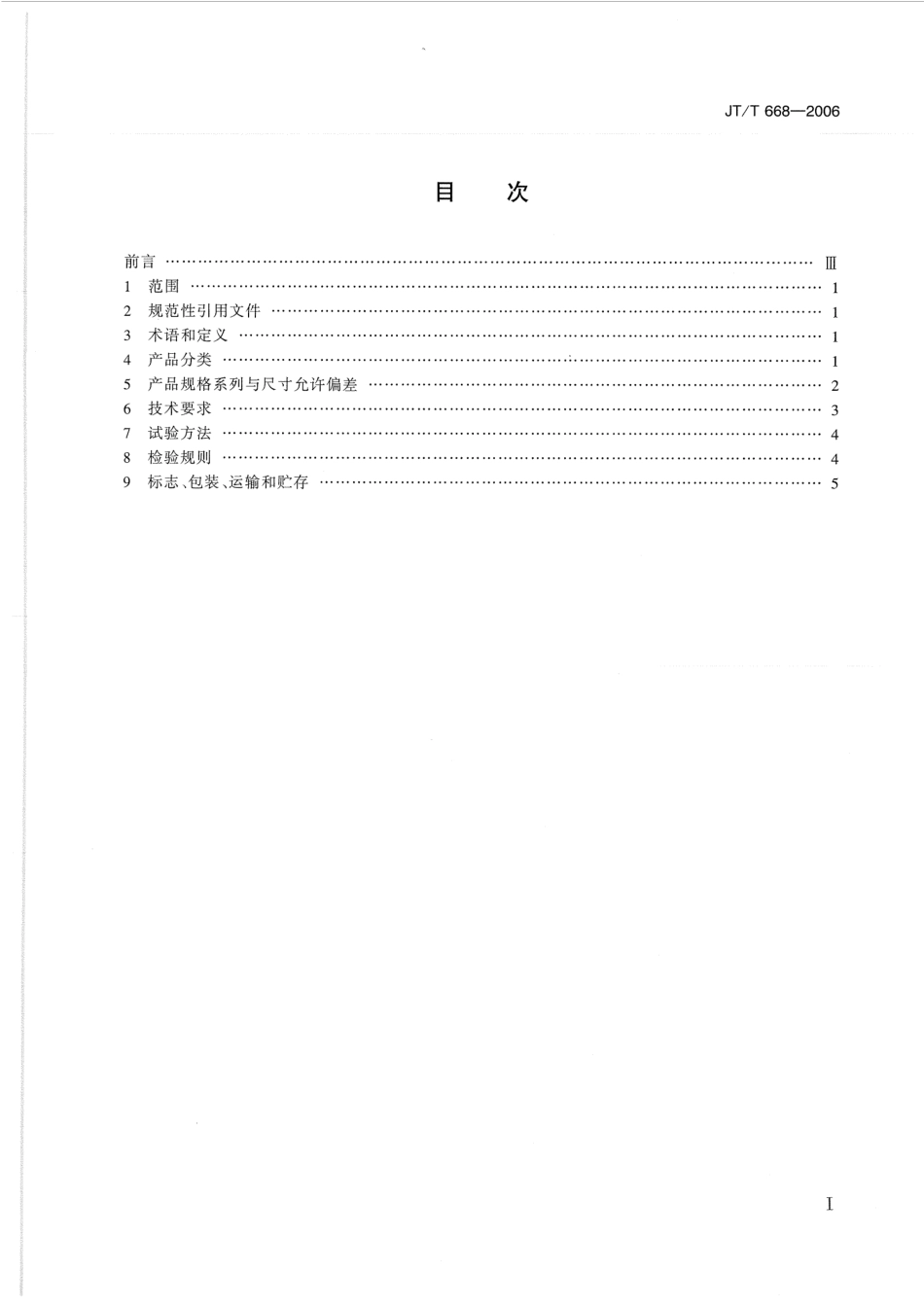

1CS93.080.10P66备案号：中华人民共和国交通行业标准JT/T668一2006公路工程土工合成材料保温隔热材料Geosynthetics in highway engineerings-Thermal insulation materials2006-12-19发布2007-03-01实施中华人民共和国交通部发布JT/T668-2006目次前言瓜1范围2规范性引用文件3术语和定义4产品分类15产品规格系列与尺寸允许偏差26技术要求37试验方法8检验规则49标志、包装、运输和贮存JT/T668-2006公路工程土工合成材料保温隔热材料1范围本标准规定了保温隔热材料的术语和定义、分类、规格与尺寸允许偏差、技术要求、试验方法、检验规则，以及标志、包装、运输和贮存的要求。本标准适用于公路路基等工程用保温隔热材料。水运、铁路、水利、建筑、环保和农业等领域工程用保温隔热材料可参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1844.1塑料及树脂缩写代号第一部分：基础聚合物及其特征性能GB/T2918塑料试样状态调节和试验的标准环境(GB/T2918一1998，idt IS0291:1997)GB/T6342泡沫塑料与橡胶线性尺寸的测定(GB/T6342一1996，idtI1S01923:1981)GB/T8810硬质泡沫塑料吸水率的测定(GB/T8810一2005，IS02896:1986,M0D)GB/T8811硬质泡沫塑料尺寸稳定性试验方法(GB/T8811一1998，eqv IS02796:1980)GB/T8813硬质泡沫塑料压缩试验方法(GB/T8813一1998，idt IS0844:1978)GB/T10294绝热材料稳态热阻及有关特性的测定防护热板法和热流计法GB/T10295绝热材料稳态热阻及有关特性的测定热流计法GB/T12027塑料-薄膜和薄片-加热尺寸变化率试验方法GB/T14798土工布鉴别标志(GB/T14798一1993，eqv IS(010320:1991)GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准GB/T17642土工合成材料非织造复合土工膜JT/T518公路工程土工合成材料土工膜JTGE50公路工程土工合成材料试验规程3术语和定义下列术语和定义适用于本标准。保温隔热材料thermal insulation materials采用高分子聚合物为原料与适量的化学发泡剂、催化剂、稳定剂、溶剂等为辅助料，经过发泡而制成的一种软质或硬质闭孔状材料。4产品分类4.1分类4.1.1保温隔热材料分类代号为H。按保温隔热材料的软、硬（板状）和成型工艺，分为：软质模塑保温隔热材料，代号为HRM;-软质挤塑保温隔热材料，代号为HRJ;硬质模塑保温隔热材料，代号为HYM;1JT/T668-2006硬质挤塑保温隔热材料，代号为HYJ。4.1.2公路常用聚合物原材料名称与代号见表1。表1公路常用聚合物原材料名称与代号名称代号名称代号丁腈聚合物NPH聚乙烯PE聚酯PET聚氨酯PU注1：禁止使用有毒、有害的原材料。注2：未列塑料及树脂基础聚合物的名称按CB/T1844.1等规定表示。4.2型号型号表示如下：原材料名称代号导热性能：导热系数，W/(mK)产品种类名称代号（软质R、硬质Y及模塑M、挤塑J)产品类型：保温隔热材料，代号H示例1：导热系数为0.035W/(mK)的丁腈聚合物软质挤塑保温隔热材料，表示为：HRJO.035/NPH示例2：导热系数为0.04W/(mK)的聚乙烯硬质模塑保温隔热材料，表示为：HYM0.04/PE。5产品规格系列与尺寸允许偏差5.1规格系列产品规格系列见表2。表2产品规格系列类型产品规格软质模塑型HRMO.1HRMO.05HRMO.04HRMO.035HRMO.03HRMO.025HRMO.02软质挤塑型HRJ0.1HRJO.05HRJ0.04HRJO.035HRJ0.03HRJ0.025HRJ0.02硬质模塑型HYMO.1HYMO.05HYMO.04HYMO.035HYMO.03HYMO.025HYMO.02硬质挤塑型HYJO.1HYJO.05HYJO.04HYJ0.035HYJO.03HYJ0.025HYJO.025.2尺寸允许偏差保温隔热材料的尺寸允许偏差应符合表3规定。表3保温隔热材料的尺寸允许偏差项目允许偏差(%)项目允许偏差(%)厚度+5硬质材料长度+1.0宽度（幅宽）+2.55.3材料成品保温隔热材料成品应满足GB/T17219的规定，密度、质量和尺寸应符合表4规定。2
