JTT773-2010 气瓶直立道路运输技术要求.pdf

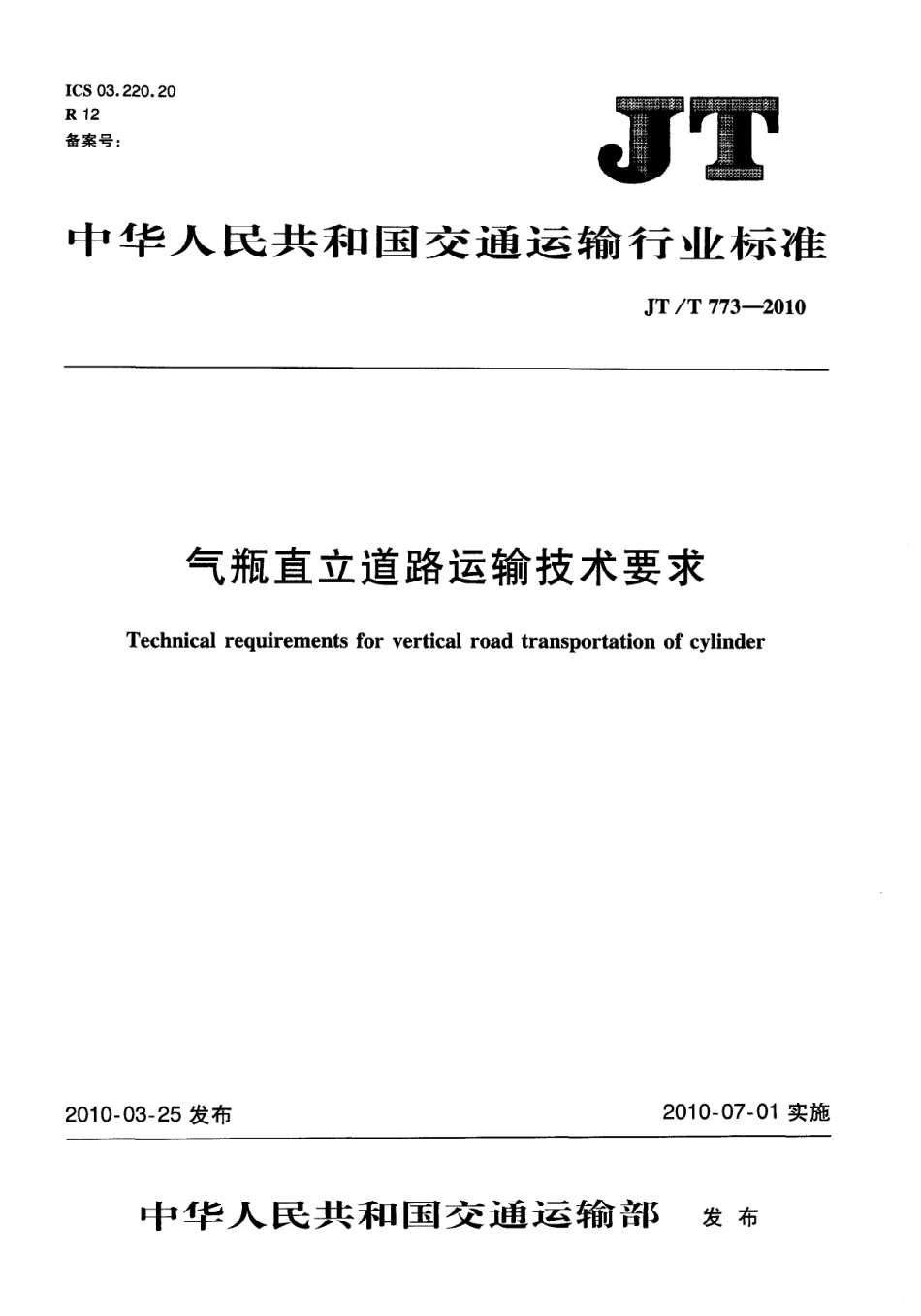

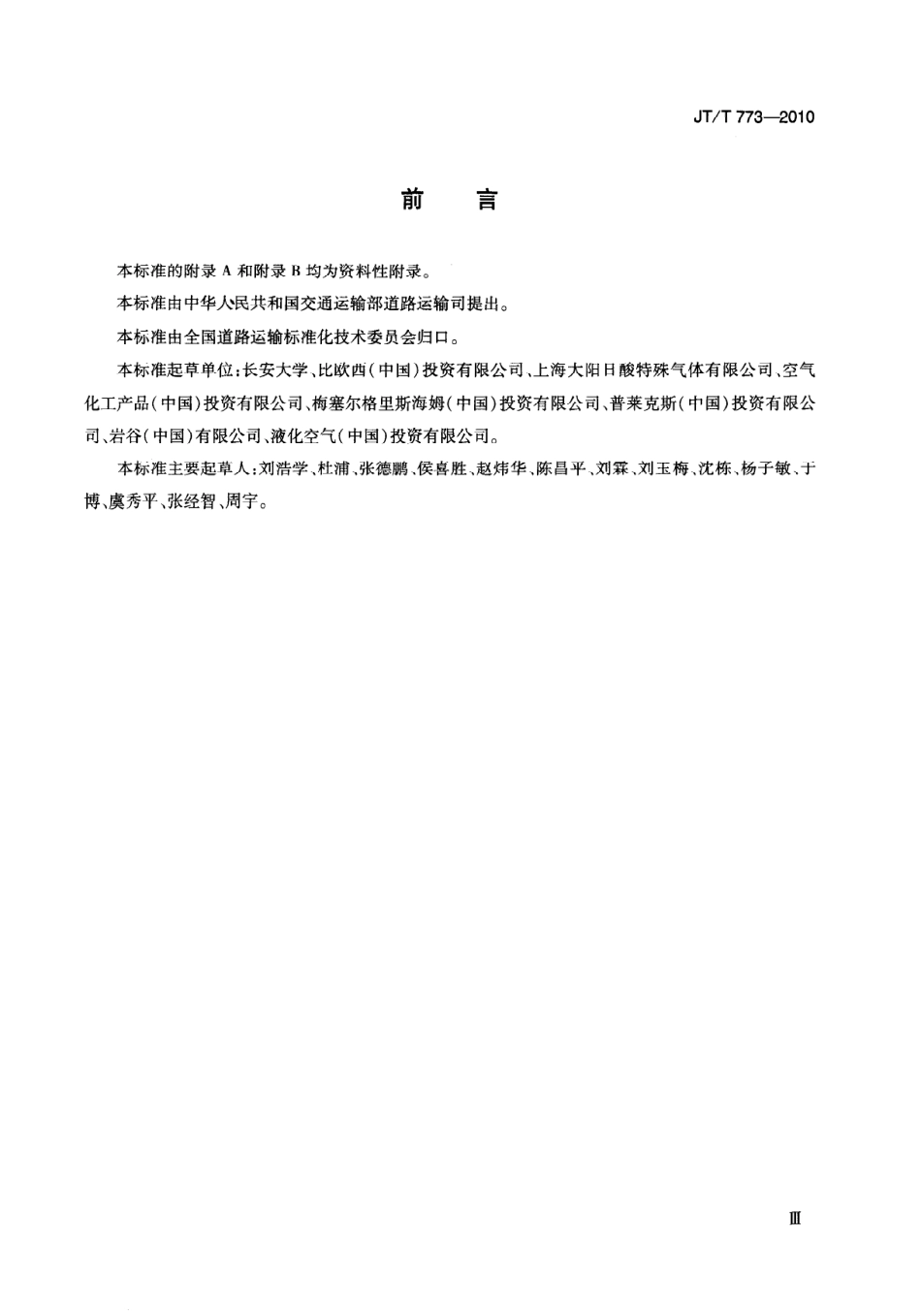

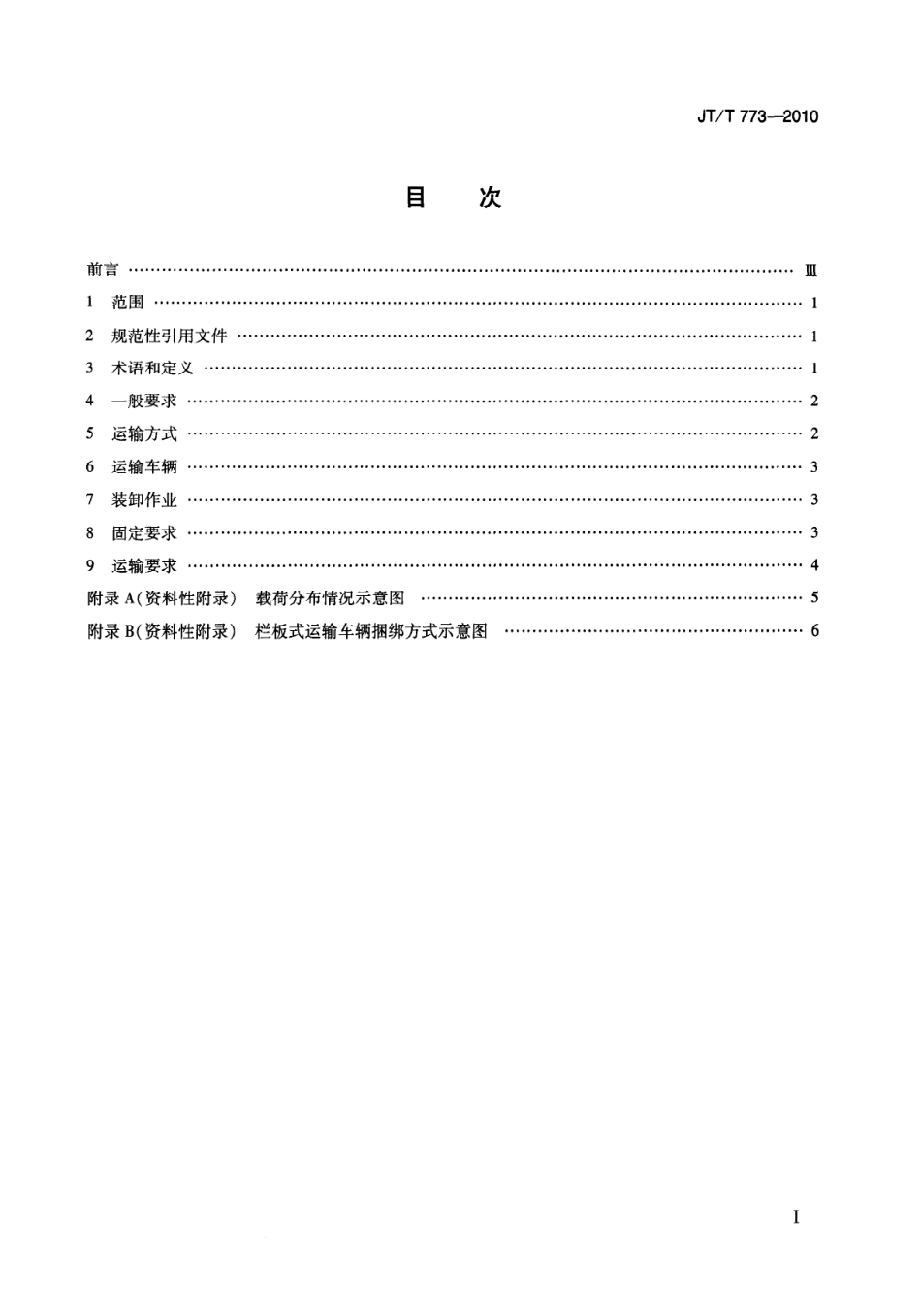

ICS03.220.20R12备案号：中华人民共和国交通运输行业标准JT/T773-2010气瓶直立道路运输技术要求Technical requirements for vertical road transportation of cylinder2010-03-25发布2010-07-01实施中华人民共和国交通运输部发布JT/T773-2010目次前言1范围12规范性引用文件13术语和定义4一般要求25运输方式26运输车辆37装卸作业38固定要求39运输要求4附录A(资料性附录)载荷分布情况示意图5附录B(资料性附录)栏板式运输车辆捆绑方式示意图6IJT/T773-2010前言本标准的附录A和附录B均为资料性附录。本标准由中华人民共和国交通运输部道路运输司提出。本标准由全国道路运输标准化技术委员会归口。本标准起草单位：长安大学、比欧西（中国）投资有限公司、上海大阳日酸特殊气体有限公司、空气化工产品（中国）投资有限公司、梅塞尔格里斯海姆（中国）投资有限公司、普莱克斯（中国）投资有限公司、岩谷（中国）有限公司、液化空气（中国）投资有限公司。本标准主要起草人：刘浩学、杜浦、张德鹏、侯喜胜、赵炜华、陈昌平、刘霖、刘玉梅、沈栋、杨子敏、于博、虞秀平、张经智、周宇。JT/T773-2010气瓶直立道路运输技术要求1范围木标准规定了气瓶直立道路运输的一般要求、运输方式、运输车辆、装卸作业、固定要求、运输技术等。本标准适用于公称容积小于1000L,用于盛装气体的移动式压力容器，包括散装气瓶、集装格、集装篮等。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB190危险货物包装标志CB1589道路车辆外廓尺寸、轴荷及质量限值GB5099钢制无缝气瓶CB5100钢制焊接气瓶GB7258机动车运行安全技术条件CB12463危险货物运输包装通用技术条件GB13392道路运输危险货物车辆标志CB18565营运车辆综合性能要求和检验方法GB20300道路运输爆炸品和剧毒化学品车辆安全技术条件GB/T23914.2道路车辆装载物固定装置安全性第2部分：合成纤维栓紧带总成GB24159焊接绝热气瓶JT/T198营运车辆技术等级划分和评定要求JT617汽车运输危险货物规则JT618汽车运输、装卸危险货物作业规程3术语和定义下列术语和定义适用于本标准。3.1焊接绝热气瓶dewarflask俗称杜瓦瓶，在正常环境温度(-4060)下使用，储存介质为液氧、液氮、液氩、二氧化碳和氧化亚氮低温液体，设计温度不低于-196，公称容积为10L550L,工作压力为0.2MPa3.5MPa,可重复充装的立式气瓶。3.2集装格cylinder bundle将固定数目气瓶编组，便于运输和使用的一种框架结构装置。JT/T773-20103.3集装篮cylinder pallet装载多个气瓶，其一侧通常可开放，便于运输的框架结构装置。3.4气瓶直立运输cylinder vertical transportation在运输过程中，气瓶轴线垂直于车厢底板的运输方式。4一般要求4.1气瓶直立道路运输应遵守国家颁布的有关法律、法规和标准要求。4.2用于直立运输的气瓶应符合GB190、GB5099、GB5100、GB12463的相关规定，焊接绝热气瓶应符合CB24159的相关规定。5运输方式5.1运输方式分类气瓶直立道路运输方式分为集装格、集装篮和散装等。5.2集装格5.2.1集装格框架结构应具有足够的抗拉、抗压强度，侧面栏杆应具有足够的抗冲击能力，在装卸运输过程中不应产生变形。5.2.2集装格上部应留有足够空间，以满足气阀尺寸高度和气瓶充装操作要求，且防止车辆在发生颠覆时撞击瓶阀。5.2.3集装格尺寸应与编组气瓶尺寸相适应，内装气瓶应固定可靠。5.2.4集装格顶部可设用于吊装的吊耳或其他结构，并应具有足以承受最大质量的抗拉强度。在底板下部应有一定高度空间，以保证叉车可安全作业。5.3集装篮5.3.1集装篮框架结构应具有足够的抗拉、抗压强度，侧面栏杆应具有足够的抗冲击能力，在装卸、运输过程中不应产生变形。5.3.2集装篮顶部可设用于吊装的吊耳或其他结构，并应具有足以承受最大质量的抗拉强度。在底板下部应有一定高度空间，以保证叉车可安全作业。5.3.3集装篮侧面围板应高于气瓶质心高度，上部不应有干涉瓶阀的突出构件。5.3.4集装篮应便于气瓶分解和编组，并设有相应的固定装置。固定、收紧装置不应超出集装篮外廓尺寸，且使气瓶可靠固定。5.4散装5.4.1单个气瓶可分组捆装并固定在车体内。5.4.2焊接绝热气瓶的侧面和顶部不应直接承受外部压力。5.4.3焊接绝热气瓶应配装底座和侧面围栏，其侧面施加的压力不应对瓶体功能造成危害。2
