JTT614-2004 沥青老化烘箱.pdf

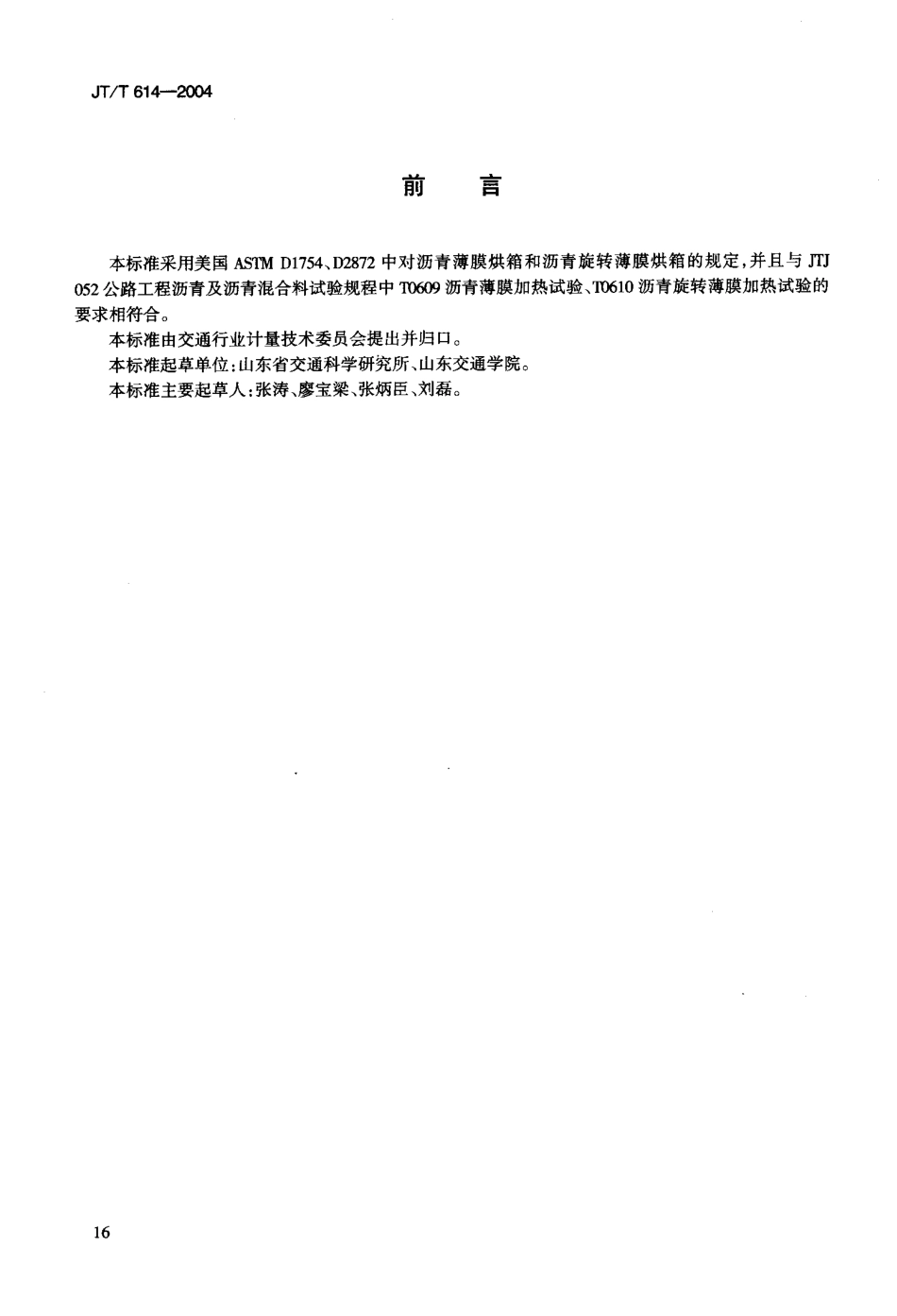

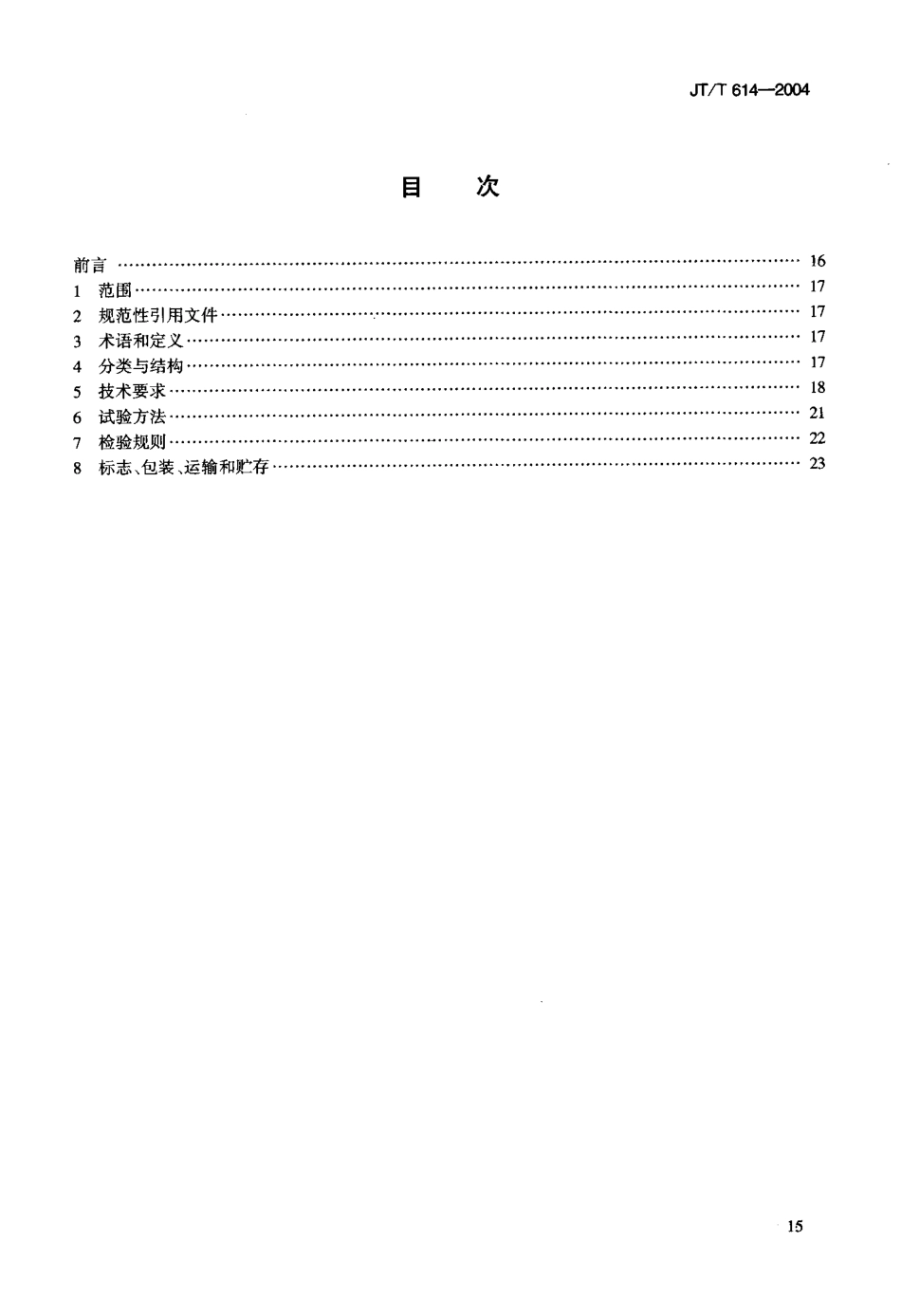

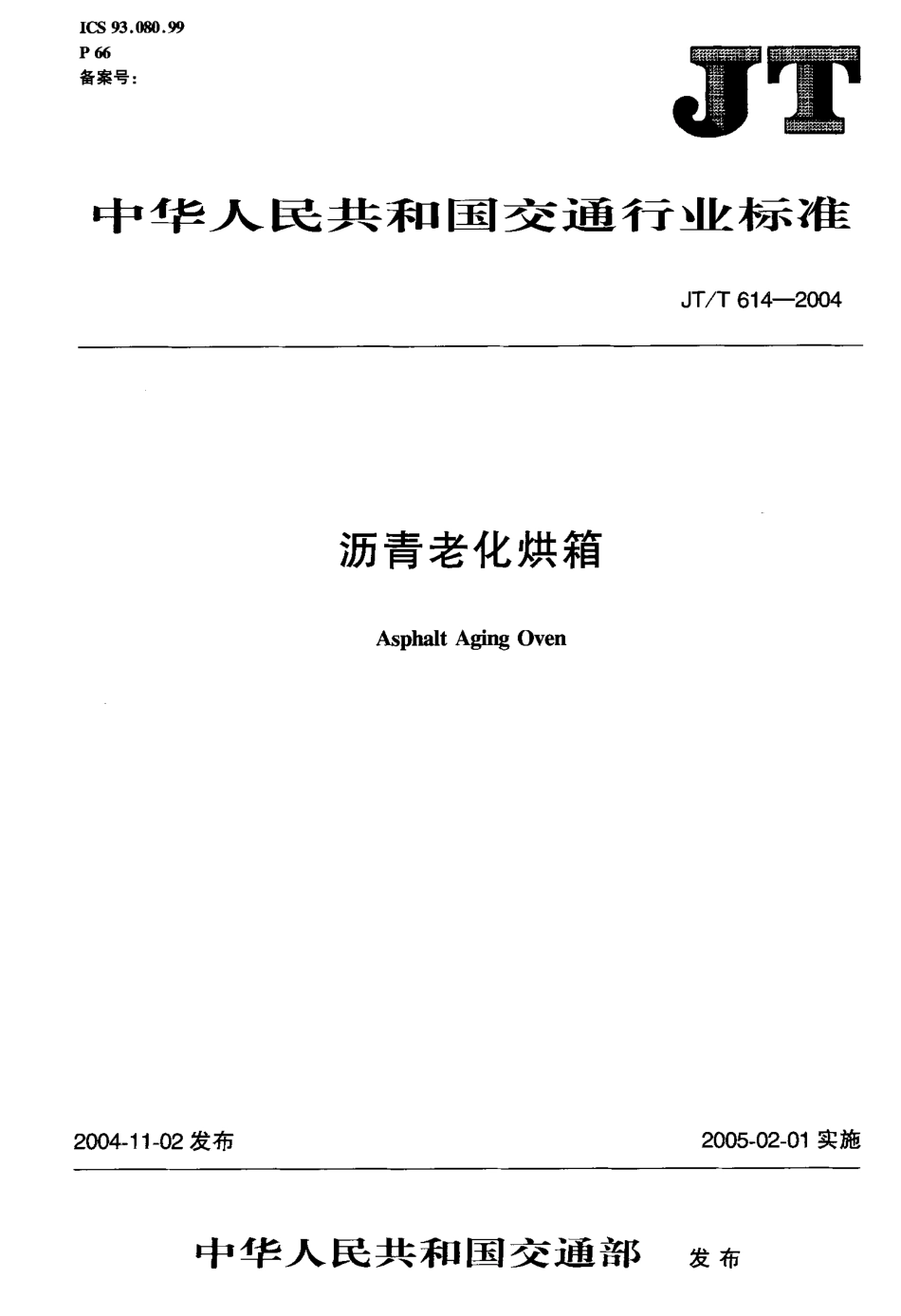

I CS 9 3.0 8 0.9 9P 屺 日 i备案号:浑中 华 少 味民 共 和 国 交 通 行 卫标 准J T/T 6 1 4-2 0 0 4沥青老化烘箱A s p h a l t A g i n g O v e n2 0 0 4-1 1-0 2 发布2 0 0 5-0 2-0 1 实施中 华 人 民 共 和 国 交 通 部发 布J T/T 6 1 4-2 0 0 4目次前言 一1范围:规范性引用文件 “1 7术语和定义 。，1 7分类与结构 ，。一1 7技术要求 ，i s212223试验方法检验规则-.。，.。.o.，呻.一，.-.o.呻.户响.o.。，.-.-.-娜.可.，。.。-.-.奋.-.，.o.一，.奋二。一.二，.呻.-.-二，。.-.。.-可.。，-.-.。标志、包装、运输和贮存 J T/下 6 1 4-2 0 0 4前言 本标准采用美国A S T M D 1 7 5 4,D 2 8 7 2中 对沥青薄膜烘箱和沥青旋转薄膜烘箱的规定，并且与T T J0 5 2 公路工程沥青及沥青混合料试验规程中T 0 6 0 9 沥青薄膜加热试验,T 0 6 1 0 沥青旋转薄膜加热试验的要求相符合。本标准由交通行业计量技术委员会提出并归口。本标准起草单位:山东省交通科学研究所、山东交通学院。本标准主要起草人:张涛、廖宝梁、张炳臣、刘磊。J T/T 6 1 4-2 以摊沥青老化烘箱1 范围 本标准规定了道路用石油沥青老化烘箱产品的术语和定义、分类与结构、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于沥青老化烘箱的制造与使用。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日 期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件其最新版本适用于本标准。G B 9 9 6 9 工 业产品使用说明书总则 T O 0 5 2 公路工程沥青及沥青混合料试验规程3 术语和定义 下列术语和定义适用于本标准。3.1 工作温度。p e r a t in g t e m p e r a t u r e 沥青老化烘箱正常工作，温度平衡后应保持的 温度。3.2 升温时间ti me f o r t e mp e r a t u r e叩 沥青老化烘箱从室温升至工作温度所用的时间。3.3 温度回 升时间 ti m e f o r t e m p e r a t u re b a c k u p 沥 青老化烘箱正常工作，箱内 温度稳定在工作温度时迅速打开箱门，开启角度为9 0 ,3 0。后迅速关闭箱门 开始计时，至箱内温度回升到工作温度时计时结束，所用时间即为沥青老化烘箱的温度回 升时间。4 分类与结构4.1 分类 沥 青老化烘箱分为沥青薄膜烘箱和沥青旋转薄膜烘箱两 类。4.2 结构4.2.，沥青薄膜烘箱 沥青薄膜烘箱形状和尺寸如图1 所示。烘箱壁面耐热 保温，安装有自 动温度控制装置、温度传感器和可转动的转盘架，转盘上面有3 个一 4 个浅槽，供放置盛样皿，盛样皿形状及尺寸如图3，转盘悬挂于烘箱中央的垂直轴上，由 传动机构使转 盘水平转动。箱体内 部还 应装有监视温度计，烘箱门上有一双层耐热的 玻璃窗，可通过此窗观察内 部试验情况、读取监视温度计的量值。在烘箱上下部设有通气孔，形成自 然对流、自 动通风的 条件，以供新鲜空 气的 进入和热空气、蒸气的逸出。4.2.2 沥青旋转薄膜烘箱J T/T 6 1 4-2 以 科 沥青旋转薄膜烘箱形状和尺寸如图2 所示。烘 箱壁面耐热保温，安装有自 动温度控制装置和温度传感器。箱内 悬挂有监视温度计，烘箱门上有一双层耐热的玻璃窗，可通过此窗观察内部试验情况、读取监视温度计的 量值。加热装置在烘箱的 底部。烘箱的顶部及底部均有通气口。顶部通气口的 面积为(9 3 0 t 4 5).2。底部通气口 的面积为(1 5 0 0 士 7 0)m m 2，从底部通气口 均匀进人的 空气经加热之后进人烘箱。烘箱应调整成水平状态。烘箱内 的两侧和 上部有一内壁，形成通风空间;通过安装在烘箱上部的风 扇，使箱内 空气强制 对流。烘箱内 有一个可绕水 平轴线转动的转盘架，转盘架可在四 周均匀安放八个水平放置的 玻璃盛 样瓶，盛样瓶尺寸见图4 0 烘箱的下方有一个空 气喷嘴，向 转动到最低位置上的 玻璃盛样瓶内喷进热空气。喷嘴孔径为1.0 1 6m m，通过一根长为7.6 m、外径为8 m m 的铜管连接一 个能提供新鲜、干燥、无尘空气的气源，该铜管水平盘绕在烘箱底部的加热装置上。5 技术要求 沥青老化烘箱的 技术 要求应符合J T J 0 5 2 的规定。5.1 外观质f 沥青老化烘箱的 箱体应平整，涂渡层完好、清洁。箱门启、闭灵活，锁紧可靠，密封性好。机械部分运转正常，无异常声音。电器部分操作灵活、显示清晰。5.2 箱体内部有效尺寸 沥青薄膜烘箱:高x 宽x 深=(4 5 0 士 5 0)m mx(4 5 0 士 5 0)二 x(4 5 0 士 5 0)m m，如图t o国4 5 6II0 丁 一一一 匕一一 口 4 5 0 士 5 0_一 一 一 一 竺旦 t 卫二 一一一 图1 沥青薄膜烘箱结构示意图 1 一 监视温度计;2 一 转盘电机 3-通气孔;4-温度控制装置;5 一 转盘;6 恒温箱体 沥青旋转薄膜烘箱:高x 宽x 深=(3 8 1 士 5)m m x(4 8 3 士 5)m m x(4 4 0 土 8)m m，如图2 05.3 监视温度计5.3.，监视温度计的规格 量程0 一 2 0 0 C，分度值为0.5 cC o 1 9J T/T 6 1 4-2 0 0 4馒成拭圳甚处澎国鹰或叹常了阅卜串簿敬侧蛆心卞侧蟾郭圳叹警瞥犷侧诗和采名崭叫1吮吸钾滚口孕魁长姆明咧 圈钡喂冬姗樱苍醚橄尝渭枢嘴囚困J T/T 6 1 4-2 0 0 45.3.2 监视温度计的安装位置 沥青薄膜烘箱:温度计悬挂于固 定在垂直轴上的横梁上，位置距转盘中 心和边缘距离相等，水银球应在转盘顶面上方 6 m m处。沥青旋转薄膜烘箱:温度计位置距离烘箱右面5 0.8 m m,距离后面2 2 8 m m，水银球的高度与垂直旋转圆盘轴的高度差在2 5.4 n m m 以内。5.4 温度控制装置5.4.1 控温范围:室温 一 2 0 0 T.5.4.2 工作温度 沥青薄膜 烘箱:(1 6 3.0 t 1)C;沥青旋转薄 膜烘箱:(1 6 3.0 士 0.5)C.5.4.3 升温时间:小于 1 5 0 m in o5.4.4 温度回升时间 沥青薄膜烘箱:不大于2 0 m in;沥青旋转薄膜烘箱:不大于1 5 m in o5.5 转盘5.5.1 转盘转速 沥青薄膜烘箱:(5.5*功r/m i n;沥 青旋转薄膜烘箱:(1 5 t 0.2)r/m in a5.5.2 转盘 水平倾角 沥青薄膜烘箱转盘水平倾角不大于3 0 056 盛样皿和盛样瓶 盛样皿:铝或不锈钢制成，内表面平滑，尺寸如图3 a 1 立 为毫米 小 1 4 0士1图3 盛样皿形状和尺寸示意图J T/T 6 1 4-2 以抖盛样瓶:耐热玻璃制成，形状和尺寸如图 4 0单位 为毫 米NM1 3 4.7 士 1.5价U洲嗽刊钾1刹落心 图4 盛样瓶形状和尺寸示意图5.7 沥青旋转薄膜烘箱工作时热空气喷入流f (4 0 0()士 2 0()m Um in o5.6 绝缘电阻 烘箱的电源线与仪器接地端的绝缘电阻应大于2 M O o6 试验方法6.1 试验用器具 标准温度计:测量范围。一 2 0 0 9 0，分度值。.1 9 0;秒表:测量范围。m i n 一 2 0 0 m i n，分度值0.0 1 S;钢卷尺:测量范围O m-2 m，分度值 l m m;直尺:测量范围 O m m一3 0 0 m m，分度值 1 m m;水 平 角 度 尺:测 量 范围O m m 一 2 0 0，分 度 值0.0 2 a u n;游标卡尺:测量范围O m m一 2 0 0 m m，分度值0.0 2 m m;高 度 尺:测 量 范 围O m m 一 1 5 0 m m，分 度 值0.0 2 m m;气体流量计:测量范围O m Um i n 一 1 0 0 0 0 m Um i n，分 度值 l o o m um i n;兆欧表:测量范围O M o 一 l o ra n，分度值0.1 M n o6.2 外观质f的检验 用目 测和手感进行外观质量检查。应符合5.1 的 要求。6.2.1 箱体有效尺寸 用钢卷尺测量，应符合5.2的要求。6.2.2 监视温度计 目 测检查温度计的量程、分度值，用直尺测量温度计的 安装位置，应符合5.3 的 要求。6.3 温度控制装置的 试验 将标准温度计代替监视温度计安装在符合技术条件 5.3 要求的位置上，用秒表计时，进行下列几项温度控制装置的检验。6.3.1 升温时间 开启烘箱电 源加热，用计时 装置记录烘箱从室温升至1 6 3 的时间。该时间应小于 1 5 0 m in o6.3.2 工作温度 继续6.3.1,稳定 1 5 m i n 后观察2 0 m i n，在此期间，沥青薄膜烘箱的温度波动值应符合 5.4.2的要求。6.3.3 控温范围 2 1J T/T 6 1 4 一 2 刀 4 将控制温度 设定在Z lx ，经加热后，烘箱应能够稳定地工作在2 侧 。6.3.4 温度回升时间 继续6.3.2，打开箱门，开启角度为卿，305 后关闭箱门 开始计时，至烘箱温度回升到工作温度时所用的时间，应符合 5，4.4 的要求。6.4 转盘试验6.4.1 转盘转速 在转盘上和靠近转盘的 箱壁上分别作一个标记点，启动烘箱待转盘转速 稳定后开始测量，用秒表记录转盘转动30周的时间，计算得到转盘的 转速。应符合5.5.2 的 要求。6.4.2 转盘水平倾角 用水平角度尺测量转盘的水平夹角。取六个测量点 在转盘的圆周上均匀分布.其最大值应不大于6.5 盛样皿和盛样瓶的 检验 用游标卡尺和 高度尺测量，应符合5.6 的要求。6.6 沥育旋转薄膜烘箱工作时热空气喷入流t的试验 用 气体流量计检测，应符合5.7 的要求。6.7 绝缘电阻 用兆欧表测量烘箱的电源线与仪器接地端的绝缘电阻，应符合 5.8的要求。7 检验规则7.1 检验分类 薄膜烘箱的检验分出厂检验和型 式检验。出厂检验和 型式检验项目 见表1。7.2 出厂检验 每台产品均应按71 规定的项目进行出厂检验。7.3 型式检验 有下列情况之一时应按7.1 规定的项目进行型式检验。a)新设计或设计参数、工艺、材料有重大变更时;b)停产半年以 上，重新恢复生产时;c)连续生产满 1 年时;d)国 家质量监督部门 提出 要求时。表 1 出厂检验和型式检验项目表序号检 验 项 目出 厂 检 验型 式 检 验1外观质量十十2箱体有效尺寸十3温度计的安装位置+4温度控制装置控温范围一+一+升温时间一+一一56控温精度十十温 度 回 升 时 间一+78转盘转盘转速+转 盘 水 平 倾 角一+一9l 0盛样皿和盛样瓶+十工 1热空气喷人流量十十l 2绝缘电阻+注:“+”表示检验项 目，“一”表示不检项目J 丁/丁 61 4-2 0 0 48 标志、包装、运输和贮存8.1 标志 在沥青老化烘箱的箱体外侧适当位置应固定铭牌，铭牌上的线、字应清晰，并标志出下述内容:a)产品名称和型号;b)额定电 压;。)制造厂名;d)产品编号;e)制造年月。8.2 包装8.2.1 产品的包装应保证搬运过程中 不被损坏。8.2.2 产品的包装箱内 应附有产品合格证、符合G B 9 9 6 9 要求的使用说明书及必要的 装箱清单。包装箱上应标有下列内容:a)制造厂名;b)产品名称和型号;c)数量和毛重;d)出厂日 期;e)外型尺寸;f)搬运注意事项。8.3 运输和贮存8.3.1 产品 装运时，应轻装轻放，防 止重 压及碰撞
