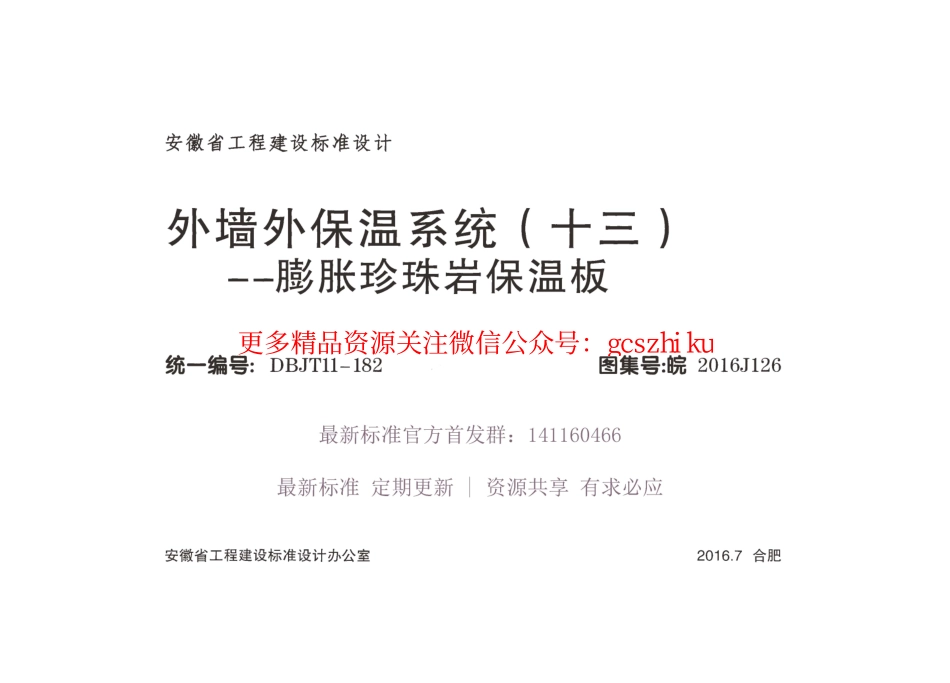

皖2016J126 外墙外保温系统（十三）膨胀珍珠岩保温板.pdf

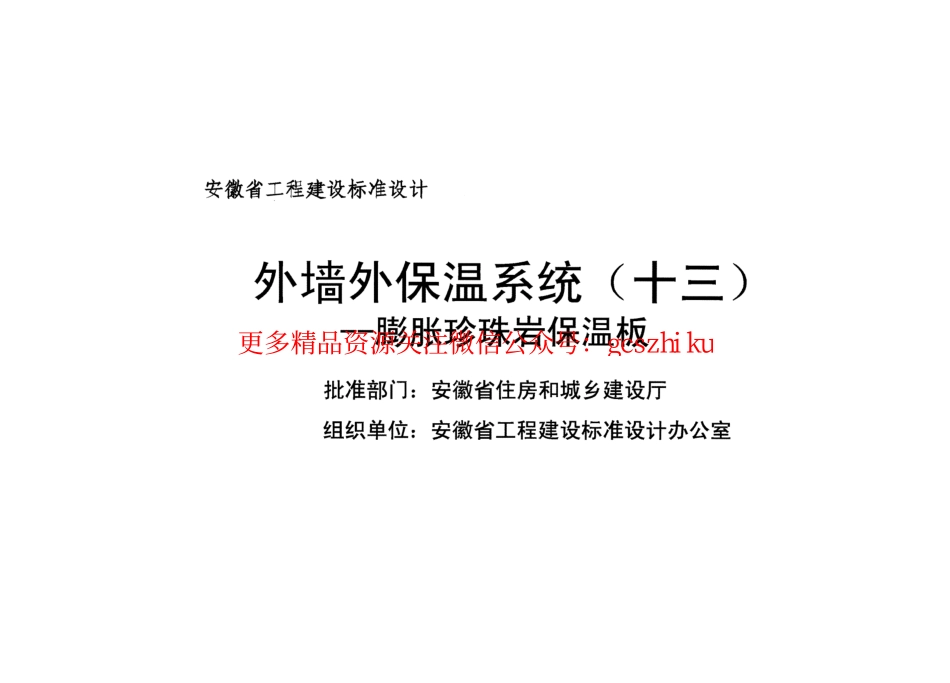

更多精品资源关注微信公众号：g cs z h i k u安徽省工程建设标准设计外墙外保温系统(十三)一膨胀珍珠岩保温板批准部门:安徽省住房和城乡建设厅组织单位:安徽省工程建设标准设计办公室更多精品资源关注微信公众号：g cs z h i k u关于批准安徽省工程建设标准设计外墙外保温系统(十三)一一膨胀珍珠岩保温板的通知建标函(2016)1064号各市住房城乡建设委(城乡建设委)，省直有关单位:经审查，批准由安徽寰宇建筑设计院等单位编制的外墙外保温系统(十三)一膨胀珍珠岩保温板为安徽省工程建设标准设计(统一编号:DBJT11-182，图集号:皖2016J126)，自2016年8月1日起实施。该标准设计由安徽省工程建设标准设计办公室组织出版发行。安徽省住房和城乡建设厅2016年6月8日更多精品资源关注微信公众号：g cs z h i k uI I 主编单位:安徽寰宇建筑设计院参编单位:安徽铭游、新型建材科技有限公司主参编单位和编审人员名单编制组负责人:陈姿编制组成员:周二平郑鹏审查组长:金善贞审查组成员:吴庆松安东兵程飞鲁长权潘少辰陶雪梅陈刚王克样更多精品资源关注微信公众号：g cs z h i k u更多精品资源关注微信公众号：g cs z h i k u编制说阴1 编制依据1.1本图集根据建标(2014)80号安徽省住房城乡建设厅关于印发2014年度安徽省工程建设地方标准及标准设计图集制(修)订计划的通知进行编制。1.2本图集依据下列国家、行业及地方标准:建筑设计防火规范GB 50016-2014 民用建筑热工设计规范GB 50176-2015 公共建筑节能设计标准GB 50189-2015 建筑节能工程施工质量验收规范GB 50411-2014 屋西工程技术规范GB 50345-2012 建筑材料及制品燃烧性能分级GB 8624一2012硅酣建筑密封胶GB/T 14683-2003 外墙外保温工程技术规程JGJ 144-2008 建筑外墙防水工程技术规程JGJ/T 235-2011 外墙保温用锚栓JG/T 366-2012 耐戒玻璃阿布JC/T 841-2007 膨胀珍珠岩保温板JC/T 2298-2014 安徽省居住建筑节能设计标准DB34/1466-2011 安徽省公共建筑节能设计标准DB34/1467-2011 膨胀珍珠岩保温板外墙外保温系统DB34/T 2418-2015 2 适用范围2.1本图集适用于建筑高度不超过100m的新建民用建筑、工业建筑和既有建筑节能改造的外墙外保温工程，也可用于搂面保温、正置式屋面保温和防火隔离带工程。2.2抗震设防烈度小于或等于7度的地区。2.3基层墙体为钢筋混凝土墙和各种砌体墙。3 图集内容3.1膨胀珍珠岩保温板外墙外保温系统构造。3.2膨胀珍珠岩保温板正置式屋面及楼面保温构造。3.3 彭胀珍珠岩保温板防火隔离带保温构造。4 系统说明4.1系统组成:以膨胀珍珠岩保温板为保温材料，是由粘结层、保温层、辅助锚团、抹面层和饰面层(涂料饰面、面砖饰面或幕墙饰面)构成的外墙外保温系统。4.2 彭胀珍珠岩保温板外墙外保温系统和配套材料性能指标。4.2.1膨胀珍珠岩保温板外墙外保温系统性能见表4.2.1。表4.2.1膨胀珍珠岩保温板夕|、墙外保温系统的性能指标;二孟吕立二二二:一二豆制括:二二(试验后系统不得出现开裂、空鼓或(酣候性l脱落现象，防护层与保温层的拉倒|粘结强度不应小于O.12MPa，破坏ij 一一一一一一二要贾应!可赞道墨且一一一一一(豆豆孟买一i茸:t琐壁十!iWJ m I贯(I 编制说明l吨。1川页决2 更多精品资源关注微信公众号：g cs z h i k u4.2.2膨胀珍珠岩保温板:以膨胀珍珠岩(或果壳型珍珠岩)为轻质骨料，以水泥基为主的无机胶凝材料(非刨花碱类)、掺如改性剂和外加剂等，经力口水混合搅拌、压制成型、养护、切割制成的保温板材。膨胀珍珠岩保温板物理性能应符合表4.2.2-1的要求e膨胀珍珠岩保温板的外形为平板，规格尺寸宜为:边长30.0.阻叫600mm，厚度25mm町6o.mm.(具体规格在满足节能设计要求前提下由供需双方协商确定。)膨胀珍珠岩保温板尺寸允许偏差和外观质量性能应符合表4.2.2-2的要求。4.2.3粘结砂浆:用于膨胀珍珠岩保温板与基层之间粘结的干粉聚合物水泥砂浆。粘结砂浆的性能指标应符合表4.2.3的要求。配卫军广一一一一一悔了白山i昔机制解|编制说明1号牛一一一南非如在|川I3 更多精品资源关注微信公众号：g cs z h i k u表4.2.3粘结砂浆的性能指标;一一一直验望自一一一-草草整整一一一一一!拉伸粘结强度(与水呢砂原强度川.60点),MPa耐水0.40;拉伸霜重握愿与膨胀珍明原强度;刘;丘，被莽莽;西在保温族主;岩保温板)，盯a耐水P0.10，破坏界面在保温板上;二呼叫，h工二二71丑于二壤表4.2.5断裂强力(经、纬向),l普通型N/50mm加强型;耐碱事力保留率(经、纬向)断裂伸长率(经、纬向)，到涂塑量，互t 1200 2000 75 20符合JC/T841的规定，其中r0214.5:t O.8,Ti026.0土0.5玻璃成分，%I 4.2.4抹面砂浆的性能指标应符合表4.2.4的要求。?，.Irrl/(,.!(或Zr0216.0或总和19.2且表4.2.4抹固砂蝶的性能指标(十一一一一一一_R!_0213 4.2.6热镀特电焊网的性能表4.2.6热镀辑电焊网的主要性能指标。玩被称斟酌服卫rjt fj二早在一丁一一时时1 0.10，破坏界面在保温板上网孔中心距1mm i 12.7x12.丁)-L77liJi二二丁兰磊-厂一下二dJi土飞二h:;500 拜点抗拉力IN 65 二试样蒜苗层内航永饨一瓦解捕了丁丽一一一一市 3.0 4.2.7锚栓的性能指标应满足JG/T366甲2012的规定。4.2.5酣碱玻纤网布性能指标应符合表4.2.5的要求。表4.2.5耐瞄璇纤阿布性能指标i 项暨-，上一性尊指赞;单位面积质量，g/m2 隅j叩州一i-;-;l-i300千一户J(校对!有芸一一一丁点%tt2:一:设百货主售1编制说明卜一一一IlfilTp副fl.-.-.-页次i更多精品资源关注微信公众号：g cs z h i k u4.2.8件面系统采用的柔性耐水腻子应与保温系统的其它组成材料相容，其性能指标应特合表B-8的要求表4.2.8柔性耐水腻子的性能指标厂一一一试验项目，闹闹标一I 容器中状态|无结块、均匀!i 施工性刷涂无障碍 i 干操时间(表干),h I O.40 l 柔韧性|直径50mm，无裂纹j广一一一一一一一i-5;C林叫变化，一刮添一:二年j平均JFE-J元困;f一更多精品资源关注微信公众号：g cs z h i k u表4.2.12-2面砖勾键荆性能指标J丢面一一一下:早在一一者标:一一叮!标准状态MPa丁一一一二抗折强度一|-_-一一川一一-J-i:冻融循环处理I MPa;0.5 二压折比丁一二l二JJQO透水性(24时I mL上一一三旦旦5 设计5.1设计选用的膨胀珍珠岩保温系统的构造、组成材料的性能，不得随意更换。5.2用于外墙外保温工程的膨胀珍珠岩保温板的最大厚度不不应大于60mm(涂料、面砖饰面)或最大厚度不应大于100mm(幕墙悻面系统)。当用于涂料、幕墙饰面时，应用高度不应大于10他当用于西砖饰面时，应用高度不应大于伽。5.3膨胀珍珠岩板薄抹灰外墙外保温系统应包覆门窗框四周侧边、女儿墙、阳台以及外挑构件等热桥部位。5.4门窗洞口四角部位的膨胀珍珠岩保温板应采用整块膨胀珍珠岩板裁成L形进行铺贴，不应拼接;如有拼接，板缝必需至少距离门窗洞口四周不小于150mm，见图1.5.5在外墙外保温系统上安装的设备或管道应固定于基层墙体上，并应做密封和防水处理;外墙外保温工程水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水处理;门窗洞口与门窗框交接处等保温层收头部位应做好密封和防水处理。5.6门窗外侧洞口四周应在45方向加贴300nunx 400酬的普通型耐碱坡纤肉布增强。见图2圈2门窗洞口四角附加耐喊玻纤网布5.7膨胀珍珠岩保温板与基层应采用胶粘砂浆粘结，并辅以机械锚宙的方式，其与基层的粘结应采用条框粘法粘贴，粘结面和不应小于80%;抹面层中应压入耐碱玻纤网布，涂料饰面时建筑物首层抹西层中应设300g/m2+160g/m2及道耐碱玻纤网布，二层以上抹面层中应设160g/m2单道耐碱玻纤网布;系统应设置锚栓用于辅助固定，且锚栓宜布置于耐碱玻纤网布外。锚栓的类别、性能应符合JG/T366-2012的要求;系统拣面层厚度宜为6mm-8阳。图丁2016J豆(i设计1(1编制说明!干;二卡二lf iT 1-1自J碍I页次!6 更多精品资源关注微信公众号：g cs z h i k u5.8膨胀珍珠岩保温板外墙外保温系统应至少每两层设置一道L型防腐角钢托莱(角钢厚度不小于4mm)，托架肢宽L=保温板厚-5阻，托架应采用膨胀锚栓固定于基层墙体，锚栓间距不大于500阻。5.9膨胀珍珠岩保温板用于防火隔离带的基本构造应与外墙外保温系统相同。6 施工6.1膨胀珍珠岩保温板外墙外保温工程应按照审查合格的设计文件和经审查批准的施工方案施工，在施工过程中不得随意更改墙体节能设计，如确需变更，应按规定程序办理设计变更文件。6.2膨胀珍珠岩保温板外墙外保温系统施工应在基层验收合格后进行;施工前应根据设计要求编制施工方案或技术措施。6.3基层处理:基层处理应采用1:3聚合物防水砂浆找平或采用水泥砂浆找平后设一道防水层，防水应满足JGJ/T235的要求，并在质量验收合格后方可进行保温层的施工。门窗洞口应通过验收，洞口位置、尺寸应符合设计要求及质量要求，门窗框应安装完毕。伸出墙外的消防楼梯、各种进户管道和空调器等的预埋件、连接件应安装完毕，并按外墙保温系统厚度留出空惊。不同墙体材料墙体交接处挂钢丝网，结构施工时的预留孔洞等提前堵塞严实。6.4检查所有材料是否符合要求，施工机具是否符合使用要求，脚手架和垂直运输设备是否安全可靠，是否对施工人员已进行技术交底。6.5当基层墙面需要进行界面处理时，宜使用水泥基界面砂浆进行界面处理。6.5雄工作业时环境温度不应低于5T.当气温低于5.C施工时，应采取相应的保温措施，7 其他7.1本图集尺寸除注明外均以毫米(mm)为单位。7.2本图集除注明外，应遵照国家现行有关标准、规范、规程等相关的规定。7.3本图集相关材料性能指标与当地现行有关标准不一致时，应以当地现行标准、规程为准。8 图集索引方法详图编号皖2016J126人详图所在页号示例:如选用膨胀珍珠岩保温板外保温系统构造节点详图编号皖川川f31一一编制说明更多精品资源关注微信公众号：g cs z h i k u相团锦叫一更多精品资源关注微信公众号：g cs z h i k um己电ttEi啤iji-ji-u-mw隅回叶吕圆白叫陪陪理1问:iLjl卜ill-lli-iiii陆同古以巴陋，恤眠国叶图阻4当圈，脚归阴阳叫更多精品资源关注微信公众号：g cs z h i k u界面层(界面剂)哇)钢筋混凝土墙、实心砖墙混凝土加气块墙l)基层墙体防水找平层(砂浆找平+防水)止一站彗星整整埋1!队人川11保温层!状刘11(膨胀珍珠岩保温板)lilX父IJI抹面层(抹面砂荣Irx)圳内置耐碱玻纤网布)Ifl!一一-j瞠空心砌块墙、多孔砖墙更多精品资源关注微信公众号：g cs z h i k u(豆)酋层及易碰撞部位阳角注:易碰撞部位宜设阳角条。更多精品资源关注微信公众号：g cs z h i k u描机托架 托架板一胆飞j仨L托荣散水 托架()/_,-;2j地下室外墙有保温层的勒脚1J无地下室或地下室外墙无保温层的勒脚注:1，散水详见单体工程设计.2，托架处设系统变形缝。3，翻包网构造详见15页节点4、5，更多精品资源关注微信公众号：g cs z h i k u阜堕些壁蜿蜒一飞|oc 乓吕攘滴水窗台抹面砂浆厚度6酣睡捏捏-zf(主窗下口卢布丰J5714更多精品
