皖2005J314建筑做法说明 皖2005J314.pdf

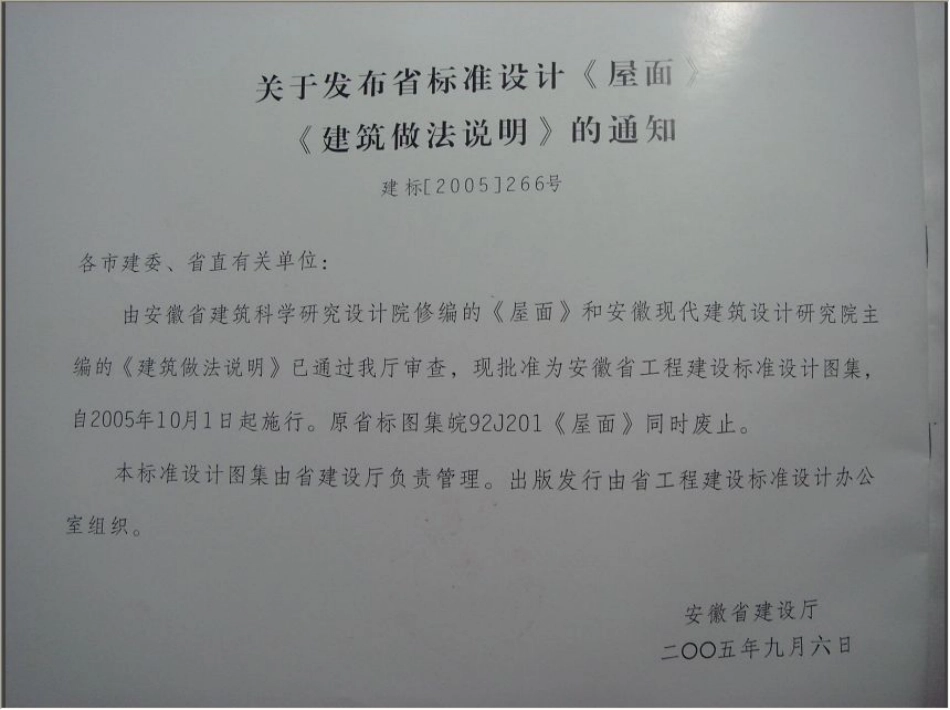

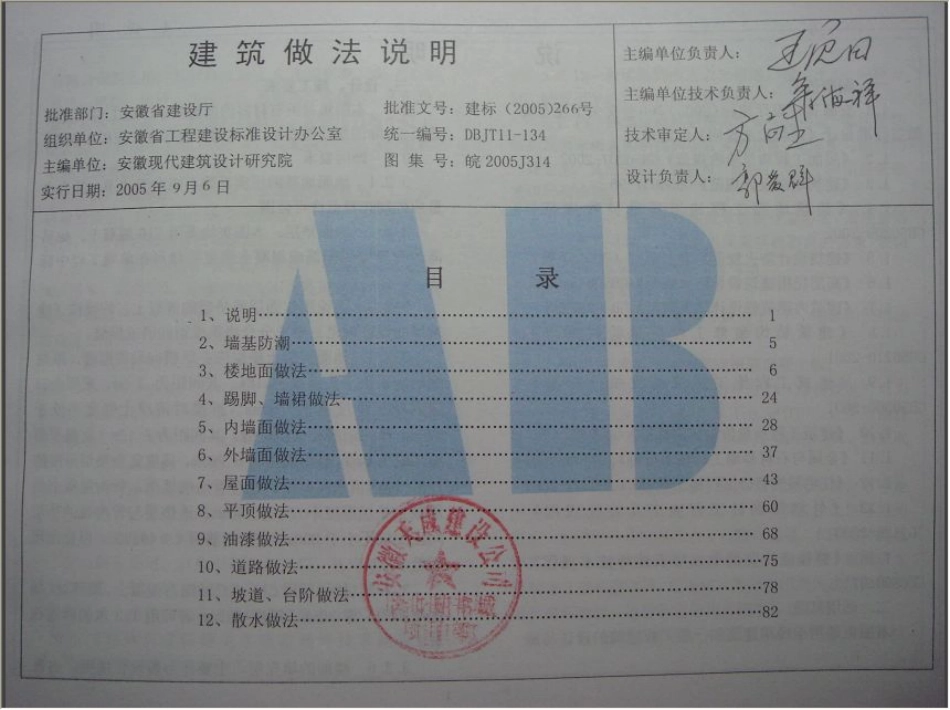

安徽省工程建设标准设计建筑做法说明统一编号：DBJT11-134图集号：皖2005J314安徽省工程建设标准设计办公室2005.10合肥关于发布省标准设计屋面建筑做法说明的通知建标2005266号各市建委、省直有关单位：由安徽省建筑科学研究设计院修编的屋面和安徽现代建筑设计研究院主编的建筑做法说明已通过我厅审查，现批准为安徽省工程建设标准设计图集，自2005年10月1日起施行。原省标图集皖92J201屋面同时废止。本标准设计图集由省建设厅负责管理。出版发行由省工程建设标准设计办公室组织。安徽省建设厅二OO五年九月六日建筑做法说明主编单位负责人：王日主编单位技术负责人：批准部门：安徽省建设厅批准文号：建标(2005)266号组织单位：安徽省工程建设标准设计办公室统一编号：DBJT11-134技术审定人：俊祥主编单位：安徽现代建筑设计研究院图集号：皖2005J314方设计负责人：实行日期：2005年9月6日目录1、说明12、墙基防潮53、楼地面做法64、踢脚、墙裙做法245、内墙面做法286、外墙面做法377、屋面做法438、平顶做法609、油漆做法6810、道路做法7511、坡道、台阶做法7812、散水做法821、说明说明编制依据三.设计、施工要求1.1安徽省建设厅建标(2005)266号文关于发布安3.1本图集对所有材料的质量要求、施工要求及构徽省标准设计建筑做法说明的通知。造要求，除图集注明者外，均见国家现行有关规程和规范。L.2屋面工程质量验收规范GB50207-20023.2饰面要求1.3建筑地面设计规范GB50037-963.2.1地面地基的压实系数不应小于0.9，其含水1.4建筑地面工程施工质量验收规范量应控制在规范许可范围。GB50209-20023.2.2地面垫层：本图集均采用C10混凝土，如另1.5建筑设计防火规范GBJ16-87(2001年版)需改变厚度或配筋或混凝土强度等级可在单项工程中标1.6高层民用建筑设计防火规范GB50045-2003注。1.7建筑内部装修设计防火规范GB50222-953.2.3无论用作面层或垫层的混凝土，均须按建1.8建筑装饰装修工程质量验收规范筑地面设计规范要求分仓浇筑或留伸缝或缩缝。GB50210-20013.2.4地面混凝士垫层应在纵横向设置缩缝，纵向1.9建筑工程施工质量验收统一标准缩缝应采用平头缝或企口缝，其间距为36。采用企口GB50300-2001缝时垫层厚度应不150mm。拆摸时混凝土强度不低于1.10建筑工程质量检验评定标准GB50301-883MP。横向缩缝亦采用假缝，其间距为612m(高温季节1.11金属与石材幕墙工程技术规范JGJ133-2001施工时为6m),假缝宽度为520mm,高度宜为垫层厚度的1.12住宅装饰装修工程施工规范GB50327-20011/3,缝内填水泥砂浆。设有管沟的地面，管沟盖板上的1.13外墙饰面砖工程施工及验收规程混凝土垫层厚度不宜小于50m。该垫层与管沟处的垫层JGJ126-2000间应加铺不小于300mm宽的钢筋网（4150），以免出现1,14整体浇注防静电水磨石地坪技术规程裂缝。CECS90:973.2.5找坡层用C15或C20细石混凝土，最薄处（如二。适用范围地漏四周)厚30mm。厚度30mm者可用1：3水泥砂浆找本图集适用于民用建筑和一般工业建筑的设计与施坡。3.2.6楼面的填充层，主要作为敷设管线用，也兼1、说明有隔音保温之用，其材料常为1：6水泥焦渣，或1：1：63.2.12外墙面饰面应设分格缝，按小于6m向间距分水泥、粗砂、焦渣（体积比）。也可用水泥陶粒、水泥珍缝，缝采用半缝，缝内嵌密封材料。珠岩或细石混凝士。轻集料混凝土，其强度等级不低于3.2.13外墙采用粘贴聚苯板做保温层者，需注意粘7.5,干密度不大于14KN/m,其配制要求见轻骨料结剂及聚苯板表面所抹树脂胶泥的质量：聚苯板与墙体间混凝士技术规程JGJ51-90留有空隙，其底部应注意防鼠、防虫：表面不应用面砖等3.2.7防水层：材料为1.5厚沥青聚氨酯：1.2厚重质材料饰面。硅橡胶涂层：1.2厚丙稀酸防水涂层；1.2厚水乳型橡胶3,2.14采用钢丝网架聚苯板做保温层者，需注意固涂层：1.2厚乳化沥青防水涂层：防水卷材。定件的强度及其间距是否满是保温层抗剥离的要求，表面3.2.8地楼面设计需设置排水坡向地漏时（如卫生抹水泥砂浆，低层建筑可用面砖饰面。间、浴室、阳台等)，如面积较大不宜我坡时应出地基土3.3屋面要求找坡，楼面应由结构找坡：面积较小可由细石混凝士找3.3.1本图集适用防水等级为I、级的民用建坡或采用结合层加厚的办法。筑和一般工业建筑屋面3.2.9面层的分格缝：采用低温热水辐射采暖的楼3.3.2屋面结构层为现浇钢筋混凝士板。地面面层应设分格缝，其间距宜为3。一一般采用块材面3.3.3屋面坡度：坡屋面时为2%（结构我坡时可为层的楼地面面层可不设分格缝。细石混凝土面层的分格3%),平屋面时为1：3(18.5)1：0.58(60)，平屋面宜缝应与垫层的缩缝对齐。现浇水磨石、水泥砂浆、聚合采用结构找坡，单坡跨度大于9加时，坡度3%。当采取物水泥砂浆等面层的分格缝，除应与垫层的缩缝对齐外，建筑找坡时，坡度应2%。应缩小间距，并在主梁两侧及柱子四周设置分格缝。3.3,4种植屋面适用于夏热冬冷地区和部分寒冷地3.2.10地楼面选用块材面层时（如地砖、预制水区的建筑屋面，可满足夏季隔热、冬季保温和改善环境的磨石块、大理石、花岗石等)，应予先将材料在水中浸泡要求。考虑到种植屋面防水工程翻修因难，本图集种植屋半小时，阴干待用，以免引起起鼓开裂。选用地砖面层面构造均按级防水等级的要求设防，除适用于屋面防水用于卫生间、浴室时，地砖面层应改用防滑型地砖。等级为级的建筑外，屋面防水等级为川级的建筑如需采3.2.1口地楼面构造选用现浇防静电水磨石时，应用种植屋面时，也应技级屋面防水等级设防。严格按整体浇注防静电水磨石地坪技术规程3,3.5屋而工程设计应根据建筑物的性质、重要程CECS90:9)技术要求安装和施工。
