苏JT18-2009(五) 建筑防水构造图集(五) LD系列自粘防水卷材和防水涂料.pdf

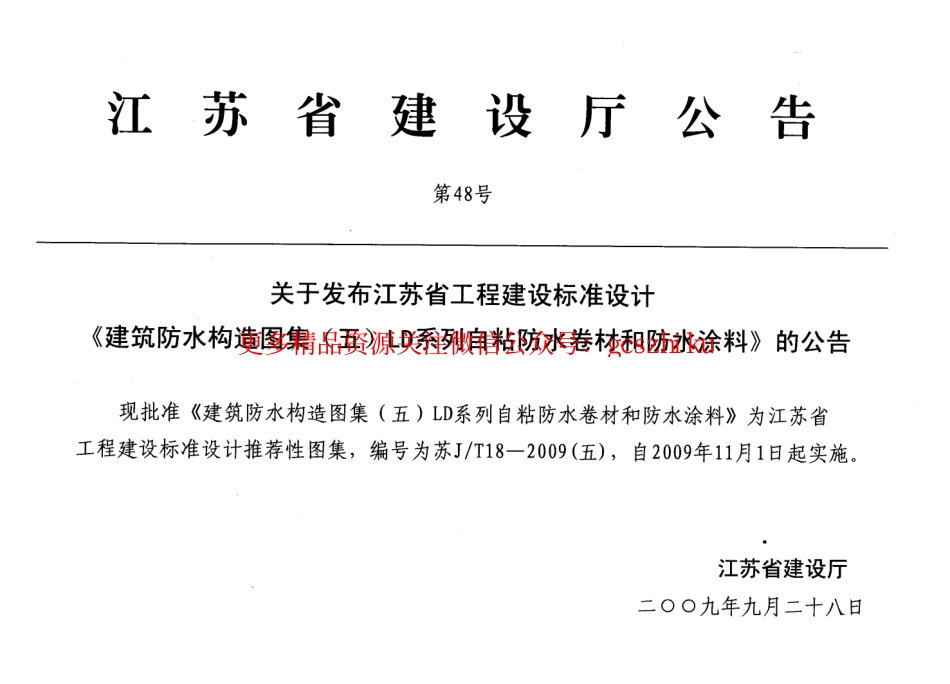

江苏省工程建设标准设计建筑防水构造 图集(五)L D系列 自粘防水卷材和防水涂料苏JT 182 O O 9(五)凤 凰 出版传 媒 集团江苏科学技术 出版更多精品资源关注微信公众号：g cs z h i k u江苏省工程建设标准设计建筑防水构造 图集(五)L D系列 自粘防水卷材和防水涂料苏JT 182O O 9(五)主编 单位：江苏 省第二建筑设计研究院有限责任公 司批准部门：江苏 省建设厅组 织单位：江苏省工程建设标准站实施 日期：2 0 0 9年1 1月1日凤 凰 出版传媒 集团江苏科学技术出版更多精品资源关注微信公众号：g cs z h i k uw w w.b z f x w.c o m江苏省建设厅公告第4 8号关于发布江苏省工程建设标准设计 建筑防水构造图集(五)L D系列 自粘防水卷材和防水涂料的公告现批准建筑防水构造图集(五)L D系列 自粘防水卷材和防水涂料为江苏省工程建设标准设计推荐性图集，编号为苏JT 1 82 O O9(五)，自2 0 O 9年1 1月1日起实施。江苏省建设厅二o o九年九月二十八更多精品资源关注微信公众号：g cs z h i k uw w w.b z f x w.c o m批 准 部f1：主编 单 位：参 编 单 位：组织 单 位：建筑防水构造图集(五)L D系列 自粘防水卷材和防水涂料江苏 省建设厅江 苏 省 第二建 筑设 计 研 究 院 有 限 责 任公 目深圳 市 蓝 盾 防 水工程有限公司江苏省工程建设标准站批 准 文号：江苏 省 建设 厅第48号公告图集号：苏J T1820O9(五)实行日期：2009年11月1日主编单位负责人：主编 单 位 技 术 负 责人：技 术 审 定人：技 术 校 核 人：设 计负 责人：目 录编制 说明I级平屋面防 水构造做法I级平屋面倒置式防水构造做法II级平屋面防水构造 做法级平屋面防 水构造做法平屋面节点防 水构造坡屋面防水构造 做法坡屋面节点防 水构造种 植屋面防水构造做法种 植屋面女儿墙出 水口、天沟 檐口、屋面出入口种 植屋面变 形缝、走道 板I级防 水地下室底板、顶板、外 墙 构造 做法II级防水地下室底板、顶板、外 墙构造做法I、级防 水地下室变 形缝、后浇带防 水 构造地下室交角、穿墙管、桩基防 水构造厨卫间防水构造做法附录 施工验收要求录目189O12456111l112、更多精品资源关注微信公众号：g cs z h i k uw w w.b z f x w.c o m编 制 说 明1适用范围本图集适用于工业与民 用建筑的屋面、地下室、厨卫间防水，尤其适用于施工环境潮湿的地下 建筑工程防水。2编制 依据 地下工程防水技术规范 GB 5O1O82o 08屋面工程质量 验收规范 GB 502072002地下防水工程质量验收规范GB 502082002建筑工程施工质量 验收 统一标准 GB5030020O1屋面工程技术规范 GB 503452004建筑节能工程施工质量 验收 规范 GB 5O4112O07聚氨酯防水涂料 GBT 1925O一2003自 粘聚合物改 性沥青防 水卷材GB 234412OO9(聚合物水泥防水涂料 GBT 234452o 09预铺 湿铺防水卷材 GB T2345720O9种植屋面工程技术规程 JGJ 1552O07平屋面建筑构造苏J032O063采用材料31自 粘防 水卷材：包括LD系列的DAL自 粘防 水卷材(H类)、DAL自 粘防 水卷材(PY类)、DAL湿铺法 预铺式双面自 粘高分子防水卷材三种。311 DAL自 粘防水卷材(N类)：由DAL自 粘防 水卷材N类、自 粘胶及隔离纸构成，系用改 性橡胶类聚合物和改 性沥青制成，具有防 水和密封两 项功能，可单独作为防 水层，也可与其他防水材料复合使用，厚 度有1 2衄、15衄、2衄三种。DAL自 粘防 水卷材(N类)性能 指 标见 表31 1，其 特点 如下：1)延伸率大，延 伸性能好，对 基面的变 形适应性好。2)具有良 好的自 愈性，能自 行愈合较小的穿 刺破损。3)自 粘结 性能 好，卷材与 卷材或卷材与 基面具有很强的 粘结力。4)施工方便、简单，易 操 作，无污染。表31_1 DAL自 粘防 水卷材(N类)性能 指 标项 目PEPETDI型I型I型型持柚I拉 力(N5 l 5ol 2o 0 150 200=_二I最 大 拉 力 时 延 伸 率()2O0 30陆 眦I沥 青 断 裂延 伸率(幻 25O5O 450钉 杆 撕 裂 强 度州)6oI11o3040耐 热 性70 滑动 不 超过2衄低温 柔 性()一20l一3O一203O一20无裂 纹剥 离强度(N 咖】卷材与 铝板 10卷材与 铝 板 15持 粘 性(min)20312 DAL自 粘防 水卷材(PY类)：由 聚氨酯 胎 体PY自 粘橡胶、沥青胶料及离膜复合而成，粘贴面背面覆以增强自 粘防水卷材，厚度有2衄、3衄、4衄三种。编 制 说 明图集引苏J T182009页次l更多精品资源关注微信公众号：g cs z h i k uw w w.b z f x w.c o m更多精品资源关注微信公众号：g cs z h i k uw w w.b z f x w.c o m32防 水涂料：包括LD系列的非焦油聚氨酯(9l 1)防 水涂料、盾之 优环保型单组分湿固化聚氨酯防水防腐涂料、聚合物水泥防水涂料、丙烯酸复 合防水涂料、水泥基渗透结晶 防 水涂料。321非焦油聚氨酯(911)防水涂料：是双组分固化反应型防水涂料，甲组分是以聚醚树脂和二异氰酸酯等经聚合反应制 成的预 聚物，乙组分由 硫化剂、催化 剂、树脂等多 种助 剂 精制而成。甲、乙组分按一定比 例混合搅拌涂刮在基面上，经固化反应后形成具有橡胶状弹性的防水膜整体。非 焦油聚氨酯(911)防 水涂料性能指标见表321，其特点 如下：1)液态施工，常温固化，操 作方 便，工期短。2)粘结力强，延伸性好，抗拉强度高。3)产品固 体含量高，性能 稳定，耐 候性好，防水性能可靠。表321非 焦油聚氨酯(9l 1)防水涂料性能 指标项目I型型拉 伸 强 度a)【9)245延 伸率()450 450固 体 含量(】92低温 柔 性(一35)无裂纹不 透 水 性(03船a 30min)不 渗耩涂 膜表千时间(h)8(不粘 手)涂膜 实 干 时 闽(h)05032。2盾之优环保型单组分湿固化聚氨酯防水防腐涂料：是以 异氰酸酯、聚醚为主要原 料，配以各种助剂制成以 水为固化剂的反应型柔性防水涂料。施工时预聚体中的游离一Nc O吸收 空气中 的湿气进 行固 化 成 膜。涂层厚度1520m I I l。盾之优环保型单组分湿固化聚氨酯防 水防 腐涂料性能 指标见 表322，其特点 如下：1)高强 度、高 延 伸率、高弹 性、抗疲劳、耐老化。2)新型环保 产品。无毒，无二甲苯等 有毒溶 剂，无污染。3)以 水为固化剂，在潮湿基面便可成膜，适应不同的 施工环境。4)耐 候性能 优良，能 适应炎热和寒冷地区 的气温变化。5)易操作，施工方便。表322盾之优环保型单组分湿固化聚氨酯防水防腐涂料性能指标项目I型型拉 伸强 度0i Pa)19 245断 裂 伸 长 率()550 450撕 裂 强 度(N皿m)12l 4低 温 弯 折 性(，2h)一40不透 水 性(03衄a30min】不透水固体 含量【】80袁干 时 间(h)：2实 干 时 间(h)24潮 湿 基 面 粘结 强 度(忡a)05编 制 说 明图集引苏J f l82009(五)页次l更多精品资源关注微信公众号：g cs z h i k uw w w.b z f x w.c o m323聚合物 水泥防 水涂料：以 丙烯 酸 酯、乙烯一醋酸乙烯 脂等 聚 合物 乳 液和 水泥 为主 要 原 料，加入填 料 及 其 他助 剂配制而成。涂 料 在 基面上经水分挥发和水泥 水化 反 应固 化 成 膜，形成高强坚韧的 防 水 涂 膜。聚合物 水 泥防 水 涂 料 性能 指 标见 表323，其 特 点如下：1)具有优异的 粘结性、抗 渗 性、抗 裂 性、耐 久 性。2)能 在潮湿、干燥的 多 种 材 质 基面上 施工。3)无毒、无味、无污染，施工简单、工期短。4)在立面、斜面上施工不 流淌。表3。23聚 合物 水泥防 水涂料 性能 指 标项目I型型固 体 含 量()70抗 拉 强 度(咿a)1218延伸 率()2o o80低 温 柔 性 1B衄棒)一l 0，无 裂纹潮湿基面粘 结 强 度a)050 O7不透 水 性(03MPa 30min)不 透水抗 渗 性(砂 浆 背 水 面，胛a)O6324丙烯 酸 复 合防 水 涂 料：是以丙烯 酸 酯 与 多 种 高 分子聚 合物乳液为 基 料，添加无机 填 料、助 剂复 合而成的一种单组分水性环保高 分子防 水涂 膜材料。丙 烯酸 复 合防 水 涂 料 性能 指 标 见 表324，其 特 点 如下：1)无溶剂污染，无气 味，无毒无害，绿色 环保。2)即 开即 用，施工简 易，适合工程和住宅防 水。3)涂 层 为白 色，加颜料可配制 成多 种 色 彩。4)延伸性 好，粘 结 强 度高。在潮湿和干燥 基层 均可施工，与 基层 和 外 保护装 饰层 有良 好的 粘结 性能。5)涂 膜有良 好的 耐 水 性、抗 拉 性能 和 很 好的 低温柔 性。表324丙烯 酸 复 合防 水 涂 料 性能 指 标项目I型玎型固 体 含 量()65干燥 时 间旧a)表 干 时 间(h)4实干 时 间(h)15断 裂 延 伸 率惴)300 30O低 温 柔 性(秕0m啭)一10，无 裂纹一2O，无裂 纹325水泥 基渗透结晶防 水涂料：是由 硅酸盐 水泥 经 特殊生 产工艺 处理的一组活 性化合物和石英 砂组成的 粉 末 状 材 料。水泥 基渗 透 结晶 型防 水涂料作用于混 凝土内 部的毛细管 道 渗 透，与 其中 游离 的石灰 分子和水分子 发生 反应，形成 不溶于 水的 结晶 体、结晶 体层，填 塞 毛细孔道 和 孔隙，并 永 久留 在混 凝土中，从而使混凝土致密，阻 止水的 渗 透，起到 永久 性地密 封混 凝土的 作 用。水泥 基渗 透结晶防 水涂 料 性能 指 标见 表325，其 特 点 如下：1)可施工于混凝土结 构的迎水面 和背 水面，特 别 适 合于 潮湿 基面 施工。2)永 久 活 性，能自 愈宽04咖以 下的细裂缝。3)保护 钢 筋，防 止钢筋 锈蚀。4)可保护混凝 土 结 构免 受 废 水、海 水、化 学 药品 和溶 剂的 侵蚀。编制说更多精品资源关注微信公众号：g cs z h i k uw w w.b z f x w.c o m5)增强混凝土结 构的强度，防止水冻融循环对混 凝土的 破坏。6)因其独特的 渗透性，施工后无须设置保护层。7)无毒无害，使用简 便，操作简 单，无施工接缝。表325水泥基渗透结晶防水涂料技术性能指标检测 项目I型型安 定 性合 格凝 结 时 间初 凝 时 间(min)20终 凝时 间(h)28028d)5O抗 压 强 度(1 I Pa)7d2028d8O湿基 面 粘 结 强 度(I l Pa)0抗 渗压力 MPa)08)12第二次 抗 渗 压力(船a)06 08渗 透 压 力 比(MPa)20O 30033水泥、砂，水：331水泥选用不低于425级的普通硅酸盐水泥，应符合硅酸盐水泥、普通 硅酸盐 水泥GB 1752007的规定。332砂宜 选用中 砂，不得含有杂 物，含泥量不大于1，硫化物和硫酸盐含量不大于1。333水应符合(混凝土用水标准JGJ 632O06的规定。34屋面保温材料：选 用 保温效果好、重量轻的保温板材，如 模塑 聚苯乙烯泡 沫塑 料 板(EPs板)、挤塑 聚 苯乙烯泡沫塑 料板(x Ps板)、现喷 硬泡聚氨酯、防 水树脂膨胀珍珠岩板材，以 及泡沫玻 璃绝热制品，其 各项性能 均应符 合屋面工程技 术规范GB 503452004
