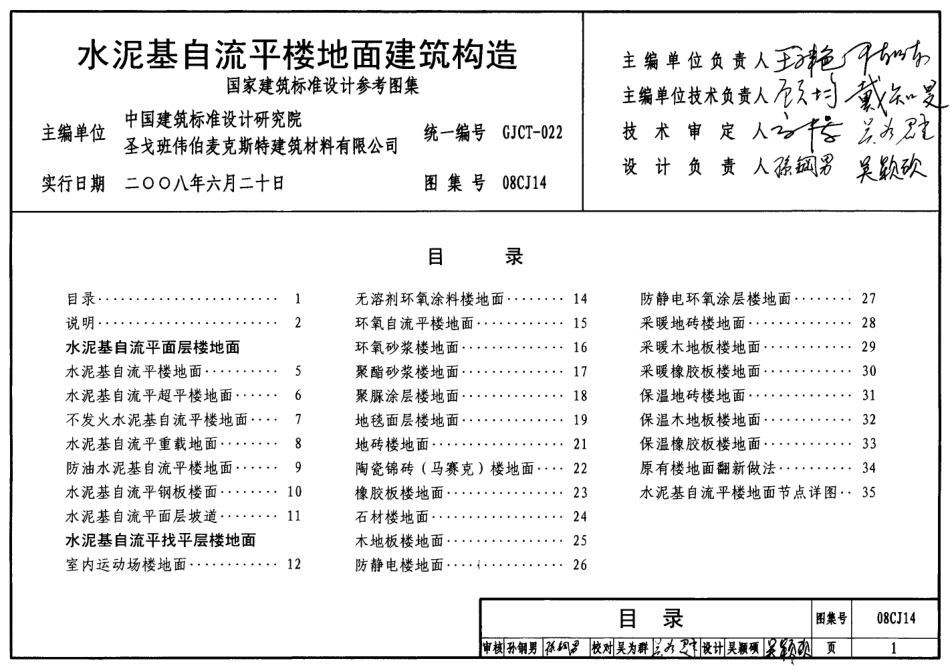

08CJ14 水泥基自流平楼地面建筑构造.pdf

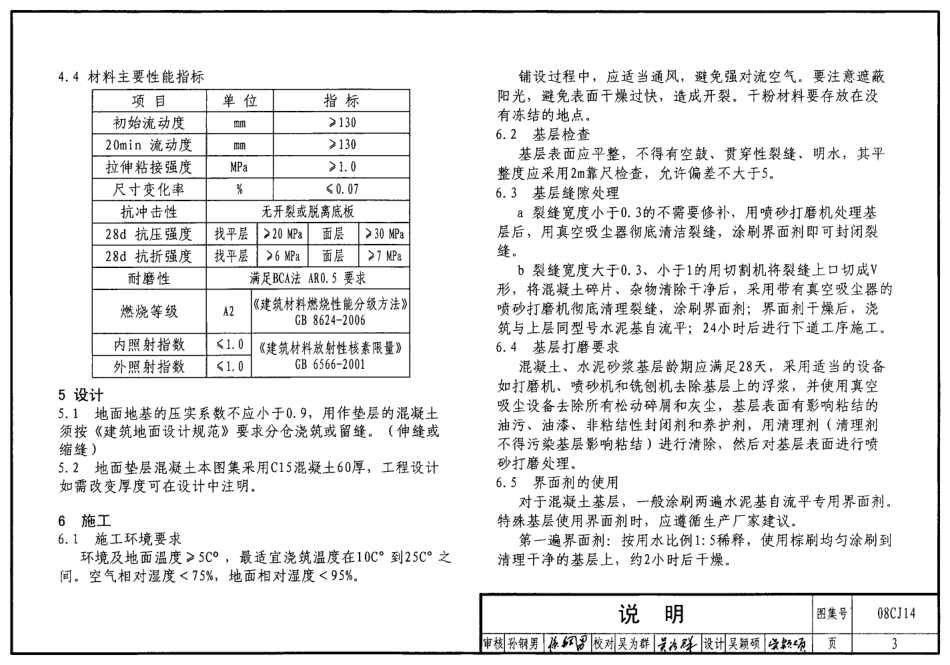

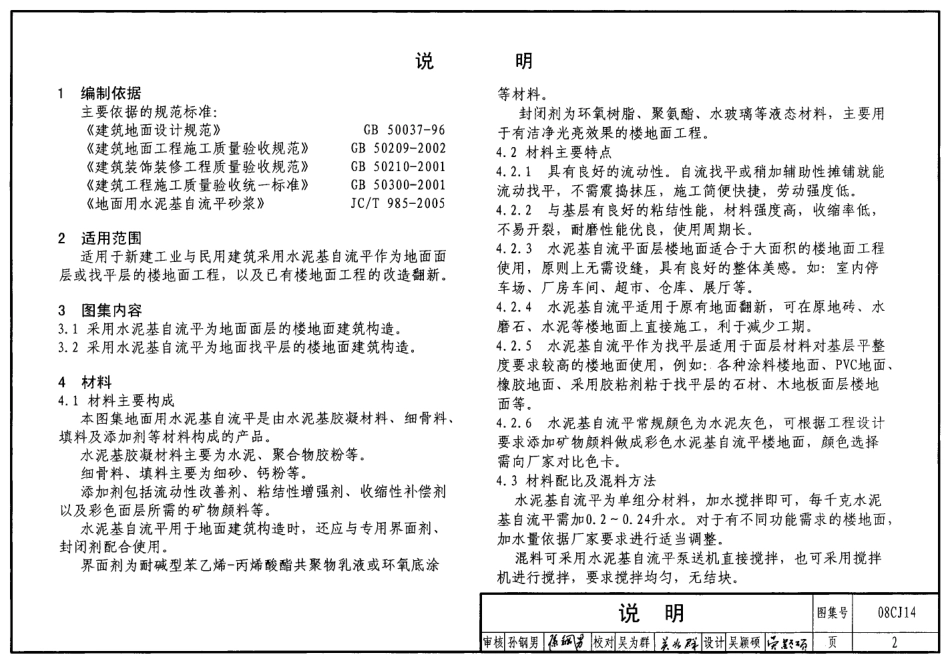

4.4材料主要性能指标铺设过程中，应适当通风，避免强对流空气，要注意遮蔽项目单位指标阳光，避免表面干燥过快，造成开裂。干粉材料要存放在没初始流动度咖130有冻结的地点。6.2基层检查20min流动度随130基层表面应平整，不得有空鼓、贯穿性裂缝、明水，其平拉伸粘接强度MPa1.0整度应采用2m靠尺检查，允许偏差不大于5.尺寸变化率第30P:层后，用真空吸尘器彻底清洁裂缝，涂刷界面剂即可封闭裂28d抗折强度找平层6 MPa面层1Pa缝。耐磨性满足BCA法AR0.5要求b裂缝宽度大于0.3、小于1的用切割机将裂缝上口切成V形，将混凝土碎片、杂物清除干净后，采用带有真空吸尘器的燃烧等级A2建筑材料燃烧性能分级方法喷砂打磨机彻底清理裂缝，涂刷界面剂；界面剂干燥后，浇GB8624-2006筑与上层同型号水泥基自流平；24小时后进行下道工序施工。内照射指数1.0建筑材料放射性核素限量6.4基层打磨要求外照射指数1.0GB6566-2001混凝土、水泥砂浆基层龄期应满足28天，采用适当的设备5设计如打磨机、喷砂机和铣刨机去除基层上的浮浆，并使用真空5.1地面地基的压实系数不应小于0.9，用作垫层的混凝土吸尘设备去除所有松动碎屑和灰尘，基层表面有影响粘结的须按建筑地面设计规范要求分仓浇筑或留缝。（伸缝或油污、油漆、非粘结性封闭剂和养护剂，用清理剂（清理剂缩缝)不得污染基层影响粘结)进行清除，然后对基层表面进行喷5.2地面垫层混凝土本图集采用C15混凝土60厚，工程设计砂打磨处理如需改变厚度可在设计中注明。6.5界面剂的使用对于混凝土基层，一般涂刷两遍水泥基自流平专用界面剂。6施工特殊基层使用界面剂时，应遵循生产厂家建议。6.1施工环境要求第一遍界面剂：按用水比例1：5稀释，使用棕刷均匀涂刷到环境及地面温度5C，最适宜浇筑温度在10C到25C之清理干净的基层上，约2小时后干燥间。空气相对湿度75%，地面相对湿度95%。说明图集号08CJ14审楼孙钢男体河习胶对吴为群：格珠设计吴额项烧轻项3亲构造做法号厚度简图附注地面楼面1.6-8厚水泥基自流平一道D106-1082.水泥基自流平界面剂两道地13.40厚C20细石混凝土，强度达标3.现浇钢筋混凝王楼板或预制楼L6-8后，表面打磨或喷砂处理板上现浇叠合层，表面打磨或楼14.60厚C15混凝土垫层喷砂处理5.素土夯实d60地面楼面泥基自流平D256-2581.6-8厚水泥基自流平一道2,水泥基自流平界面剂两道3.40厚C20细石混凝土，强度达标后，表面打磨或喷砂处理地1AL106-1084.60厚C15混凝土4.60厚1：6水泥焦渣5.150厚3：7灰土5.钢筋混凝土楼板楼1Ad606.素土夯实楼地面b60地面楼面D256-2581.68厚水泥基自流平一道,42.水泥基自流平界面剂两道地1B3.40厚C20细石混凝土，强度达标后，表面打磨或喷砂处理L106-1084.60厚C15混凝土垫层4.60厚CL7.5轻集料混凝士5.150厚532卵石灌M2.5混合砂5.钢筋混凝土楼板楼1Bd60浆，振热密实6.素土夯实b60地面楼面D-地面建筑构造总厚度d-地面垫层厚度水泥基自流平楼地面图集号08CJ14L-楼面建筑构造总厚度b-楼面填充层厚度审楼孙制男体枫出胶对吴为群匠衣爱设计吴额硕美预弧页5
