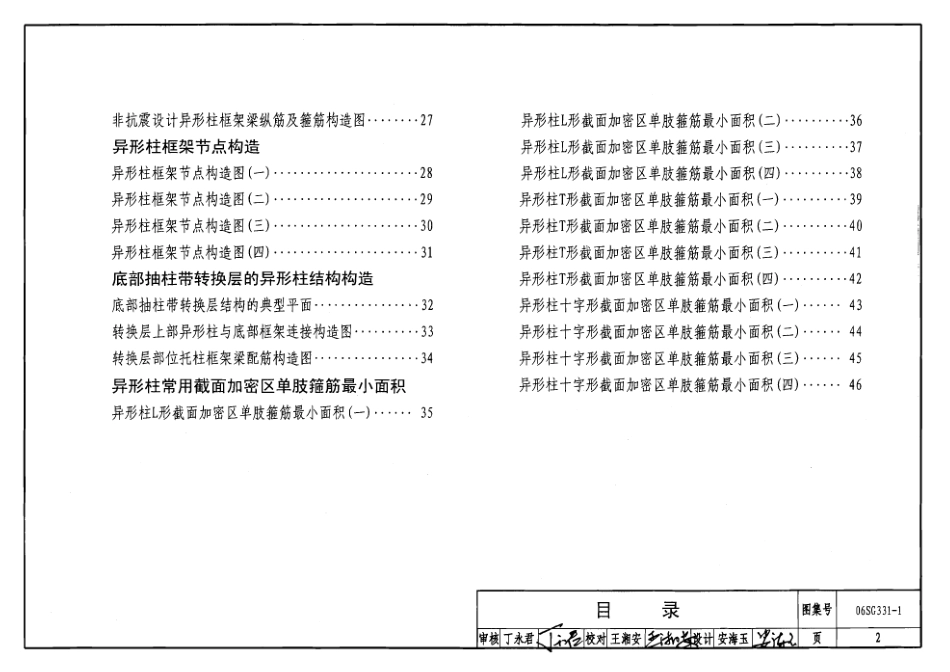

非抗震设计异形柱框架梁纵筋及箍筋构造图27异形柱L形截面加密区单胶箍筋最小面积（二）36异形柱框架节点构造异形柱L形截面加密区单肢箍筋最小面积（三）37异形柱框架节点构造图（一）28异形柱L形截面加密区单肢箍筋最小面积（四）38异形柱框架节点构造图（二）29异形柱T形截面加密区单肢箍筋最小面积（一）39异形柱框架节点构造图（三）30异形柱T形截面加密区单肢箍筋最小面积（二）40异形柱框架节点构造图（四）31异形柱T形截面加密区单胶箍筋最小面积（三）41底部抽柱带转换层的异形柱结构构造异形柱T形截面加密区单胶箍筋最小面积（四）42底部抽柱带转换层结构的典型平面32异形柱十字形截面加密区单肢箍筋最小面积（一）43转换层上部异形柱与底部框架连接构造图33异形柱十字形截面加密区单肢箍筋最小面积（二）44转换层部位托柱框架梁配筋构造图34异形柱十字形截面加密区单肢箍筋最小面积（三）45异形柱常用截面加密区单肢箍筋最小面积异形柱十字形截面加密区单肢箍筋最小面积（四）46异形柱L形截面加密区单肢箍筋最小面积(一)35目录图集号06SG331-1审核丁永君校对王湘安设计安海玉页2总说明1.适用范围和编制内容1.8本构造图集的尺寸以毫米(mm)为单位，标高以米(m)为单位。1.1为配合中华人民共和国行业标准混凝土异形柱结构技2.设计依据术规程JGJ149-2006在全国实施与应用，确保设计、施工混凝土结构设计规范GB50010-2002质量，编制本构造图集。建筑抗震设计规范GB50011-20011.2本图集所示的异形柱是指截面几何形状为L形、T形和十高层建筑混凝土结构技术规程JGJ3-2002字形，且截面各肢的肢高肢厚比不大于4的柱。混凝土异形柱结构技术规程JGJ149-20061.3本构造图集适用于非抗震设计和抗震设防烈度为6度、建筑结构制图标准GB/T50105-20017度(0.10g、0.15g)及8度(0.20g)抗震设计的一、二、3.材料要求三类环境条件下一般居住建筑混凝土异形柱结构。3.1混凝土：异形柱结构混凝土的强度等级不应低于C25,且不应1.4本图集包括混凝土异形柱结构技术规定、构造要求及混高于C50凝土异形柱结构构造详图两大部分内容。3.2受力钢筋：异形柱结构纵向受力钢筋宜采用HRB400级和HRB3351.5本构造图集主要适用于异形柱结构，当采用本构造图集级；箍筋宜采用HRB335级、HRB400级和HPB235级。时，除遵守本图集有关规定外，对于一般混凝土结构构造尚应3.3异形柱结构的纵向受力钢筋，除应符合混凝土结构设计规符合国家现行有关标准、规范及规程的规定。范GB50010-2002第4.2.1条一第4.2.3条的规定外，按二级抗震1.6异形柱结构设计除满足本图集的构造要求外，尚应满足等级设计的异形柱框架结构的纵向受力钢筋，尚应符合下列要求：结构计算要求。3.3.1钢筋的抗拉强度实测值与屈服强度实测值的比值不应小1.7本构造图集中其他未尽事项，应在具体工程中由设计人于1.25.员另行设计。3.3.2钢筋的屈服强度实测值与钢筋的强度标准值的比值不应大于1.3.总说明图案号06SG331-1审核丁永君丁君校对郭红云郭红云设计王海华页34.混凝土异形柱结构设计规定4.1混凝土异形柱结构可采用框架结构体系和框架-剪力墙4.8异形柱结构适用的房屋最大高宽比见表4.8.结构体系。异形柱结构中的框架柱，可以全部采用异形柱，表4.8异形柱结构适用的最大高宽比也可以部分采用异形柱，部分采用一般框架柱。抗震设防烈度4.2当底部设置大空间时，允许采用底部抽柱带转换层的异非抗震结构体系6度7度8度形柱结构，其转换结构构件宜采用梁，转换层下部结构的框设计0.05g0.10g0.15g0.20g架柱不应采用异形柱。结构设计应符合混凝土异形柱结构框架结构4.543.532.5技术规程JGJ149-2006附录A的规定，其构造可按本图集框架-剪力墙结构554.543.5第32页第34页执行。4.3异形柱结构中不应采用部分由砌体墙承重的混合结构形4.9异形柱结构适用的房屋最大高度见表4.9。式。4.10在风荷载、多遇地震作用下，异形柱结构按弹性方法计4.4抗震设计时，异形柱框架结构不应采用多塔、连体和错算的楼层最大层间位移角限值见表4.10-1；在罕遇地震作用层等复杂结构形式，也不应采用单跨框架结构。下，异形柱结构弹塑性层间最大位移角限值见表4.10-2.4.5抗震设计时，异形柱结构的楼、电梯间应根据结构抗侧4.11异形柱结构的抗震等级及剪力墙最大间距见表4.11-1及向力的需要，合理地布置剪力墙或一般框架柱。表4.11-2。4.6异形柱结构的柱、剪力墙、梁均应采用现浇结构，抗震4.12混凝土结构的环境条件分类及混凝土耐久性的基本要求设计时，楼、屋盖宜采用现浇。见表4.12-1及表4.12-2.4.7异形柱结构宜采用规则的结构设计方案。抗震设计时异形柱结构应符合抗震概念设计的要求，不应采用特别不规则的结构设计方案。总说明图集号06SG331-1审核丁永君后校对郭红云郭红云设计王海华华页表4.9异形柱结构适用的房屋最大高度)表4.10一1异形柱结构弹性层间位移角限值抗震设防烈度结构体系8.J结构体系非抗震设计6度7度8度框架结构1/600(1/700)0.05g0.10g0.15g0.20g框架-剪力墙结构1/850(1/950)框架结构2424211812注：表中括号内的数宇用于底部抽柱带转换层的异形柱结构。框架-剪力墙结构4545403528带转换层框架结构21(6层)21（6层）18(6层)表4.10一2异形柱结构弹塑性层间位移角限值带转换层框架-剪力墙结构40(12层)40（10层）36（10层）结构体系0J框架结构1/60(1/70)注：1，房屋高度指室外地面至主要屋面板板顶的高度（不包括局部突出屋面部分）；框架-剪力墙结构1/110(1/120)2框柒-菌力特结构在基本振型地震作用下，当框架都分承受的结构底部地震倾覆力矩大于结构总地震倾覆力矩的50%时，其适用的房屋最大商度可注：表中括号内的数字用于底部抽柱带转换层的异形柱结构。比框架结构适当增加：3.平面和竖向均不规则的异形柱结构或IW类场地上的异形柱结构，适用的房屋最大高度应造当降低：4,房屋高度旋过表中规定的数值时，结构设计应有可靠的依据，并采取有敦的加强措施总说明围集号065G331-1审楼丁水君五校对鄂红云臣(2设计王海华效5
