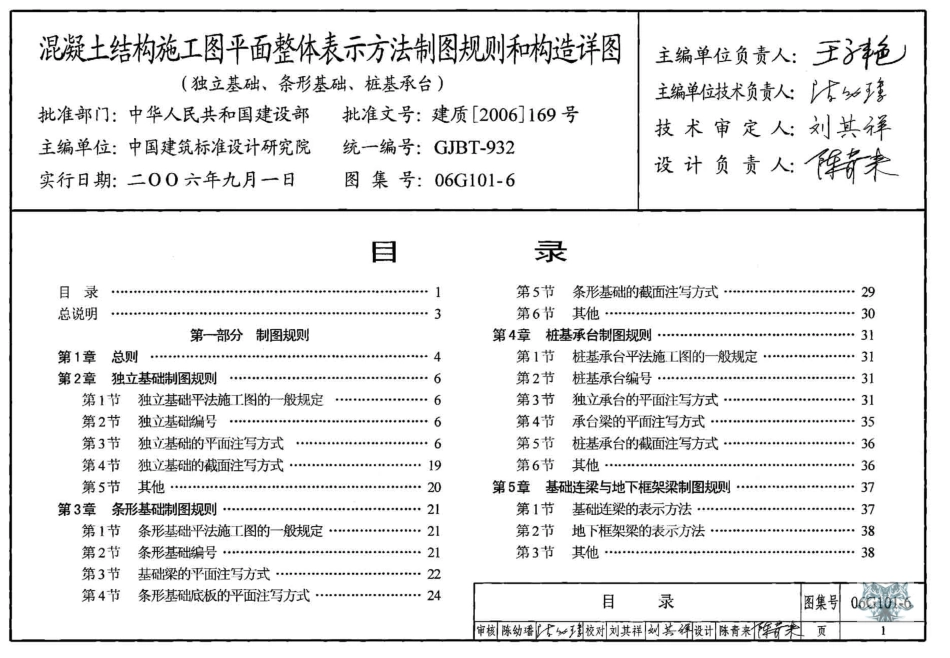

06G101-6混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）.pdf

基承台平法施工图的依据。总说明6.本图集的标准构造详图编入了目前国内常用的且较为成熟的构造做法，是设计、施工、监理等人员必须与平法施工1.本图集是混凝土结构施工图采用建筑结构施工图平面图配套使用的正式设计文件。整体设计方法（简称“平法”）的国家建筑标准设计G101系列7.本图集标准构造详图的设计依据：图集之一。(1)混凝土结构设计规范GB50010-20022.混凝土结构施工图平面整体表示方法制图规则和构(2)建筑地基基础设计规范GB50007-2002;造详图G101系列现有下列图集：(3)钢结构设计规范GB50017-2003;03G101-1(现浇混凝土框架、剪力墙、框架一剪力墙、(4)砌体结构设计规范GB50003-2001;框支剪力墙结构)；(5)建筑抗震设计规范GB50011-2001;03G101-2(现浇混凝土板式楼梯)：(6)建筑结构制图标准GB/T50105-2001。04G101-3(筏形基础)：8.本图集的制图规则和标准构造详图中未包括的构造详04G101-4(现浇混凝土楼面与屋面板)；图，以及其他未尽事项，应在具体工程中由设计者另行设计。06G101-6(独立基础、条形基础、桩基承台)。本图集所提供的“标准构造详图变更表”，是供设计者在具体工3.本图集适用于钢筋混凝土独立基础、条形基础、桩基程设计中，当需要对本图集的标准构造详图作某些变更，在结承台的设计与施工。基础以上的结构可为非抗震和抗震设防烈构设计总说明中写明变更内容时参考使用。度为6至9度地区的现浇混凝土框架、剪力墙、框架一剪力墙、9.本图集除注明者外，尺寸以毫米为单位，标高以米为框支剪力墙和排架结构，钢结构，混合结构和砌体结构。单位。4.本图集包括现浇混凝土独立基础、条形基础、桩基承10.提出本图集使用中的问题或者建议，请登陆中国建筑台以及与该三类基础关联的基础连梁、地下框架梁的制图规则标准设计研究院网站，网址：http:/。和标准构造详图两大部分内容。本图集不包括不规则特殊形状的独立基础。5.本图集的制图规则，既是设计者完成现浇混凝土独立基础、条形基础、桩基承台平法施工图的依据，也是施工、监理等人员准确理解和实施现浇混凝土独立基础、条形基础、桩总说明图集号06G101审核陈幼璠校对刘其祥刘其设计陈青来阵米页3
