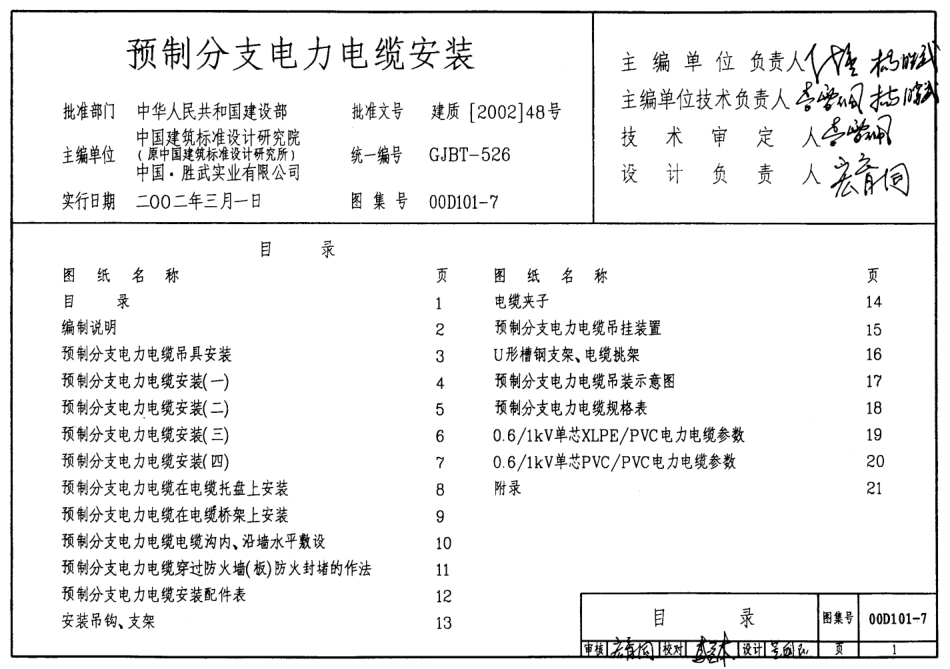

预制分支电力电缆安装主编单位负责人修格趴批准部门中华人民共和国建设部批准文号建质200248号主编单位技术负责人召地风枯材中国建筑标准设计研究院主编单位技术审定人多治(原中国建筑标准设计研究所)统一编号GJBT-526中国胜武实业有限公司设计鱼责人衣同实行日期二00二年三月一日图集号00D101-7目录图纸名称页图纸名称页目录1电缆夹子14编制说明2预制分支电力电缆吊挂装置15预制分支电力电缆吊具安装3U形槽钢支架、电缆挑架16预制分支电力电缆安装一)4预制分支电力电缆吊装示意图17预制分支电力电缆安装二)5预制分支电力电缆规格表18预制分支电力电缆安装三)60.6/1kV单芯XLPE/PVC电力电缆参数19预制分支电力电缆安装四)70.6/1kV单芯PVC/PVC电力电缆参数20预制分支电力电缆在电缆托盘上安装8附录21预制分支电力电缆在电缆桥架上安装9预制分支电力电缆电缆沟内、沿墙水平敷设10预制分支电力电缆穿过防火墙（板）防火封堵的作法11预制分支电力电缆安装配件表12安装吊钩、支架13目录图集号00D101-7电拨构枝林设甜止西编制说明YFD一.编制依据：分支电缆规格本图集根据建设部建设20001110号文关于印发二O主干电缆规格OO年国家建筑标准设计编制工作计划通知下达的任务编制电缆品种二适用范围：产品名称本图集适用于交流额定电压等于或小于0.6/1kV;电流等于公司代号或小于1600A的线路中使用四.预制分支电力电缆使用注意事项：三预制分支电力电缆：1.预制分支电力电缆出厂时是绕扎在电缆盘上或绑扎成圈预制分支电力电缆是根据设计要求，在主干电缆规定的尺寸分支电缆紧紧地绑扎在主干电缆上,待主干电缆安装固定后,再将部位预制出规定截面的分支电缆由于主干电缆的规格较多.主干分支电缆绑扎解开，安装时不应过分强拉分支电缆电缆与分支电缆组合的规格也很多,因此生产厂家把预制分支电2.预制分支电力电缆的主干电缆采用单芯电缆时,应考虑防力电缆分成标准型与非标准型两大类止涡流效应禁止使用导磁金属夹具；预制分支电力电缆由主干电缆、分支接头、分支电缆三部分3.电缆垂直和水平敷设时，穿楼板和墙体处都应按防火规范组成每个分支接头部分均以优于电缆外护套的合成材料采用气要求，采用防火堵料将四周封堵；密模压，使电缆的外护套材料和注塑的合成材料接合在一起而形4.预制分支电力电缆订货选型时,除向生产厂家提出主干电成气密和防水的分支接头（在主干电缆顶端和分支电缆端头都设缆和各分支电缆的规格与长度外,还要提供工程建筑物楼层层高有密封的帽套).剖面图，分支接头距楼层地坪高度，以及分支电缆进楼层配电（照本图集中的预制分支电力电缆的主干电缆选用了多芯或单芯明)箱上进线或下进线的方式铜导体全塑(VV型或YJV型)电力电缆,而分支电缆则都选用的是5.预制分支电力电缆设计选型与安装敷设应遵循国家现行单芯铜导体全塑(VV型或YJV型)电力电缆制作而成标准、规范、规程及具体工程设计要求预制分支电力电缆的型号及含义：编制说明图集号00D101-7审核校对设计页24h2电气整井同b=30000C=qb=300大装层电气竖井同到西主千电缆为单芯电缆主干电缆为多芯电缆楼层电气壑井同主要设备材科表序号名称型号、规格单位数量页次备注1预理品钩土建预星个1楼层2吊具与主千电线配套个13电气竖并同3支架U形槽钢支架164防火封堵115分支电凭见设计选型6分支挂头见设计选型7主干电集见设计选型楼层8配电（照别箱见工程设计9支持夹具电气整并门I-预制分支电力电缆安装（一）图集号00D101-7审技法和本皮甜夏4
