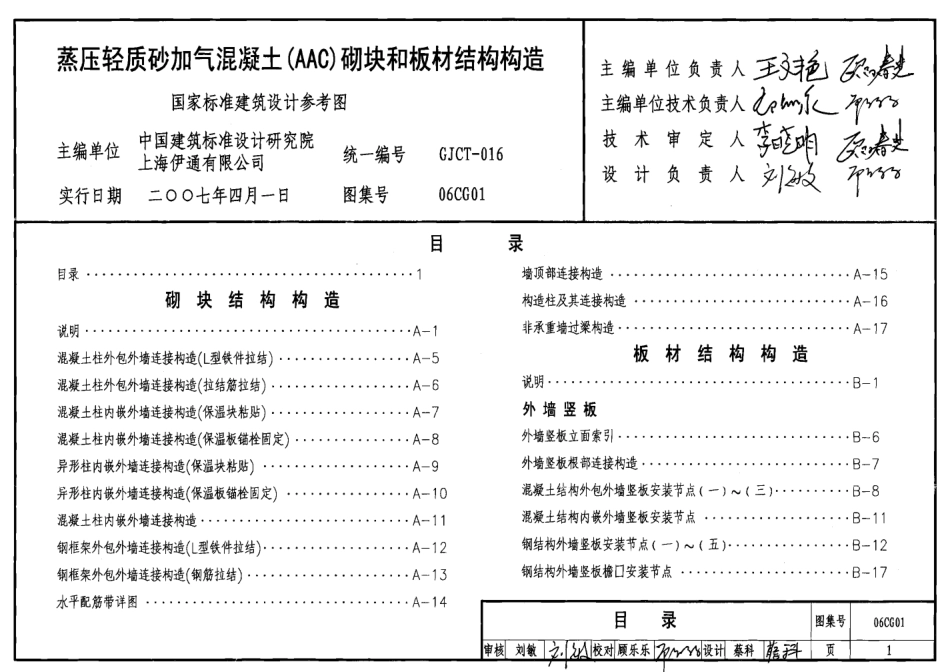

蒸压轻质砂加气混凝土(AAC)砌块和板材结构构造主编单位负责人王文艳春国家标准建筑设计参考图主编单位技术负责人主编单位中国建筑标准设计研究院技术审定人上海伊通有限公司统一编号GJCT-016李晓明春设计负责人实行日期二00七年四月一日图集号06CG01刘敏目录目录墙顶部连接构造A-15砌块结构构造构造柱及其连接构造A-16说明A-1非承重墙过梁构造A-17混凝土柱外包外墙连接构造(L型铁件拉结)A-5板材结构构造混凝土柱外包外墙连接构造（拉结筋拉结）.A-6说明*B-1混凝土柱内嵌外墙连接构造（保温块粘贴）*A-7外墙竖板混凝土柱内嵌外墙连接构造(保温板锚栓固定)-.A-8外墙竖板立面索引-B-6异形柱内嵌外墙连接构造(保温块粘贴)*A-9外墙竖板根部连接构造B-7异形柱内嵌外墙连接构造(保温板锚栓固定)A-10混凝土结构外包外墙竖板安装节点(一)(三)B-8混凝土柱内嵌外墙连接构造A-11混凝土结构内嵌外墙竖板安装节点B-11钢框架外包外墙连接构造(L型铁件拉结)A-12钢结构外墙竖板安装节点（一）（五）B-12钢框架外包外墙连接构造（钢筋拉结）钢结构外墙竖板檐口安装节点*B-17水平配筋带详 图 A-14目录图集号06CG01审核刘敏校对顾乐乐设计蔡科科页1外墙横板屋面板安装外墙横板立面索引B-18混凝土结构平屋面索引B-38外墙横板根部连接构造B-19混凝土结构平屋面构造*B-39混凝土结构外包横板安装节点（一）（二）B-20钢结构平屋面索引B-40混凝土结构内嵌横板安装节点B-22钢结构平屋面构造B-41钢结构横板安装节点（一）（三）B-23混凝土结构坡屋面结构布置B-42钢结构转角板及檐口横板安装节点B-26钢结构坡屋面结构布置*B-43洞口加固薄板屋面排列示意B-44外墙竖板洞口角钢加固构造B-27薄板屋面构造.B-45外墙竖板洞口扁钢加固构造B-28轻钢龙骨AAC薄板复合墙安装构造B-46外墙横板洞口角钢加固构造B-29附录外墙横板洞口扁钢加固构造B-30AAC砌块技术性能检测汇总表附1外墙板门窗洞口加固钢材选用表-B-31AAC板材技术性能检测汇总表附2内墙板安装AAC外墙板安装节点选用参考表附3内墙立面索引B-32连接铁件、预埋铁件混凝土结构内隔墙顶部与主体连接构造B-33主要连接件一览表附5混凝土结构内隔墙根部与主体连接构造B-34内、外墙板缝做法表附6钢结构内隔墙顶部与主体连接构造B-35配套材料及主要技术指标附7钢结构内隔墙根部与主体连接构造B-36内隔墙墙端安装构造B-37目录图集号06CG01审核刘敏刘敏校对顾乐乐设计蔡科蔡科页说明1适用范围2.7砌体工程施工质量验收规范GB50203-20021.1本图集中体为蒸压轻质砂加气混凝土（以下简称AAC)砌块，采用薄层2.8混凝土结构工程施工质量验收规范GB50204-2002砌筑工艺砌筑的砌体。2.9建筑结构制图标准GB/T50105-20011.2本图集适用于新建、改建和扩建的工业与民用建筑。2.10蒸压加气混凝土砌块GB11968-20061.3本图集适用于非抗震设计及抗震设防烈度为8度和8度以下地区（抗震2.11蒸压加气混凝土应用技术规程JGJ17-84设防烈度为9度地区另行设计)3材料的基本技术要求1.4本图集适用于钢筋混凝土结构、钢结构和其他结构的非承重围护墙体和3.1AAC砌块、保温块主要技术性能应符合表3.1-1、表3.1-2的要求内隔墙。1.5在以下部位使用时，应采取有效措施：表3.1-1AAC砌块的主要技术性能指标(1)长期浸水或经常受干湿交替的部位（采取防水粉刷措施的浴厕间除项目技术性能指标外)；密度级别B04B05B06(2)受化学侵蚀的环境，如强酸、强碱或高浓度二氧化碳等；强度级别A2.0A2.5A2.5A3.5A3.5A5.0(3)墙体表面经常处于80以上的高温环境平均值2.12.52.73.63.75.11.6本图集应与06CJ05蒸压轻质砂加气混土(AAC)砌块和板材的建立方体抗压强度(MPa)筑构造配合使用。最小值1.72.02.22.83.04.12设计依据平均干密度(kg/m3)4254255255256256252.1建筑结构可靠度设计统一标准GB50068-2001干导热系数W/(m2k)0.110.130.152.2体结构设计规范GB50003-2001抗冻性质量损失(%)5.02.3建筑结构荷载规范GB50009-2001(2006年版)冻后强度(MPa)大于立方体抗压强度平均值的80%2.4混凝土结构设计规范GB50010-2001干燥收缩率标准法(mm/m)0.502.5建筑抗震设计规范GB50011-20012.6钢结构设计规范GB50017-2003说明图集号06CG01审核李晓明校对顾乐乐设计蔡科蒋科页A-1表3.1-2AAC保温块的主要技术性能指标3.4.2连接用钢材及预埋件锚板采用Q235-B级钢材，其技术要求应按钢项目密度级别B04B05结构设计规范GB50017-2003执行干密度(kg/m3)4255103.4.3焊条采用E43XX型,其质量要求按碳钢焊条GB51117-95执行立方体抗压强度(MPa)2.12.53.4.4全部安装用金属配件均应做镀锌防锈处理，镀锌层厚度应满足相应建筑干导热系数W/(m2k)0.110.13使用年限要求：全部安装用型钢和焊缝应涂防锈漆或做其他防腐蚀处理。3.5金属锚栓质量要求应符合混凝土用膨胀型、扩孔型建筑锚栓3.2AAC块专用配套材料JG160-2004和混凝土后锚固技术规程JGJ145-2004的规定。射钉、AAC砌块专用配套材料包括粘结剂、界面剂、修补材料、底层腻子、面层铁钉应满足相应产品质量标准要求腻子等,AAC砌块专用配套材料的选用见附录712。3.3AAC砌块一般配套材料4设计要求3.3.1聚合物水泥砂浆4.1AAC砌块宜采用M7.5专用干粉砂浆(AAC专用粘结剂)进行薄层砌筑聚合物水泥砂浆为1:3水泥砂浆加水泥重量10%的丙烯酸酯共聚物乳液砌筑灰缝厚度应为23mm。或15%的801建筑胶（改性聚乙烯醇）4.2AAC砌块墙上作用的荷载包括竖向荷载、风荷载、地震作用，墙体除满足3.3.2座浆及灌缝用砂浆强度和稳定性要求外，尚应考虑水平风荷载及地震作用砌块底部与主体结构之间的座浆采用1：3水泥砂浆4.3在确定AAC砌体的厚度时，应按有关规范规定验算墙体高厚比3.3.3混凝土采用C20,相关技术要求按混凝土结构设计规范GB4.4AAC砌块墙体可用AAC砌块专用连接件（以下简称L型铁件）或拉结筋与主50010-2002执行体结构可靠连接。3.4钢材及焊接材料的选用3.4.1拉结钢筋采用HPB235级钢筋，预埋件锚筋采用HRB335级钢筋，相5构造要求关的技术要求应按混凝土结构设计规范GB50010-2002执行5.1AAC块墙体与竖向结构构件的连接说明图集号06CG01审核李晓明李晓明顾乐乐设计蔡科薛科页A-25.1.1与柱交接处，沿柱全高每隔500mm(600mm)设L型铁件或26拉5.6.3预埋件锚筋与锚板宜优先选用穿孔塞焊；当采用手工双面贴角焊缝时，结筋，拉结筋伸入墙内的长度，7度及7度以下时不应小于700mm,8度时宜焊缝长度不小于10d,焊缝高度为6mm.沿墙全长贯通。其中,500mm用于250高砌块,600mm用于300高砌块。5.6.4未注明的焊缝均为贴角焊缝、满焊，焊缝高度4mm5.1.2当墙高超过4m时，除按5.1.1规定外，还应在墙体半高设置与柱连接且5.6.5L型铁件与钢柱之间的焊接要求见下图：沿墙全长贯通的水平配筋带或钢筋混凝土水平系梁（保温地区的外墙应留出保温块尺寸).水平配筋带作法见A-14页5.2AAC块墙体与水平结构构件的连接点焊6点5.2.1当内隔墙墙体长度5m时，墙体顶部每隔1200mm应用L型铁件与梁板拉结，作法见A-15页.L型铁件5.2.2抗震设防烈度为7度及7度以下，且内隔墙墙体长度5m时，墙体顶部与梁板之间的缝隙可用粘结材料或发泡剂填实。50mm铁钉3只5.2.3对围护墙体，当抗震设防烈度为7度及以下时，墙项每隔1200mm应用L型铁件与梁底拉结：8度时，墙顶每隔600mm用L型铁件与梁底拉结6施工及验收5.3当墙长超过层高2倍或墙长超过6米时，应增设钢筋混凝土构造柱。混凝土构造柱作法见A-16页.6.1AAC砌块进场时应提供产品合格证和产品性能检测报告，并对进场材料全5.4连接铁件：AAC块墙体与结构构件的连接铁件应经过防腐蚀处理样进行外观检查。5.5过梁：门窗等洞口（包括400mm以上的洞口）的过梁宜采用AAC专用配6.2出厂砌块应采用托板按规格分、打包、堆放、运输。并采取防雨雪措施，筋过梁。6.3AAC砌块宜采用叉车或吊车装卸5.6其它要求6.4AAC砌块进场宜堆放于坚硬平整无积水地上5.6.1连接钢筋锚固长度除注明外，均为20d(d为钢筋直径)，且6.5AAC砌块砌筑前宜进行排块设计，非标准块应用割方法配块，禁止砍剁应250mm.5.6.2连接钢筋与型钢的焊缝长度除注明外，双面焊缝为5d,单面焊缝为10d.说明图集号06CG01审核李晓明李晓叶校对顾乐乐设计蔡科薛科页A-3
