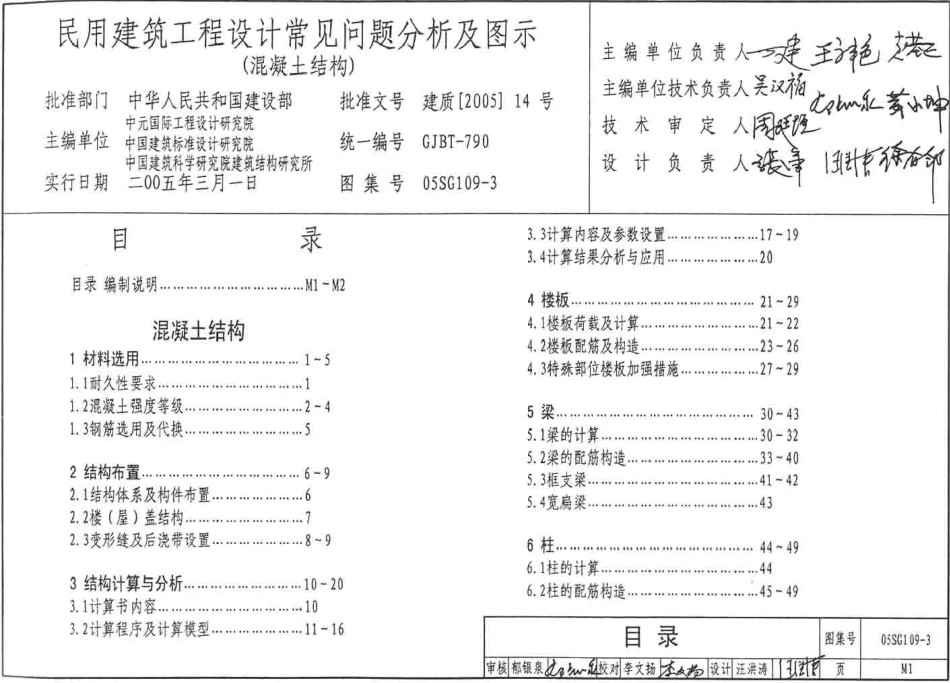

05SG109-3 民用建筑工程设计常见问题分析及图示(混凝土结构).pdf

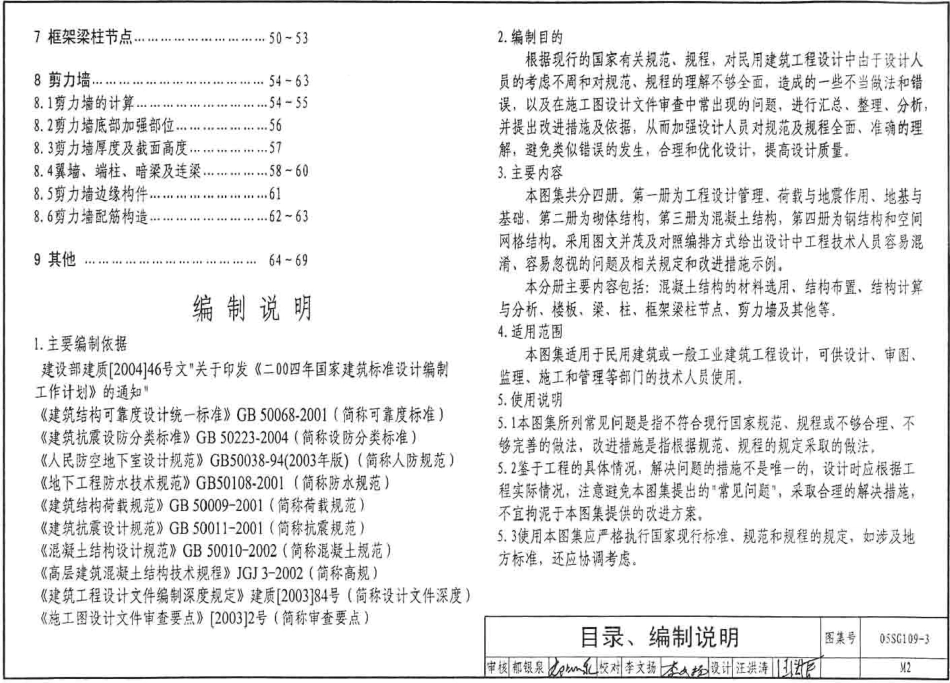

7框架梁柱节点.50532.编制目的根据现行的国家有关规范、规程，对民用建筑工程设计中由于设计人8剪力墙54-63员的考虑不周和对规范、规程的理解不够全面,造成的一些不当做法和错8.1剪力墙的计算误，以及在施工图设计文件审查中常出现的问题，进行汇总、整理、分析8.2剪力墙底部加强部位56并提出改进措施及依据，从而加强设计人员对规范及规程全面、准确的理8.3剪力墙厚度及截面高度.57解，避免类似错误的发生，合理和优化设计，提高设计质量。8.4翼墙、端柱、暗梁及连梁58603.主要内容8.5剪力墙边缘构件61本图集共分四册。第一册为工程设计管理、荷载与地震作用、地基与8.6剪力墙配筋构6263基础,第二册为砌体结构,第三册为混凝土结构,第四册为钢结构和空间网格结构。采用图文并茂及对照编排方式给出设计中工程技术人员容易混9其他64-69淆、容易忽视的问题及相关规定和改进措施示例。本分册主要内容包括:混凝土结构的材料选用、结构布置、结构计算编制说明与分析、楼板、梁、柱、框架梁柱节点、剪力墙及其他等。4.适用范围1.主要编制依据本图集适用于民用建筑或一般工业建筑工程设计，可供设计、审图、建设部建质200446号文关于印发二00四年国家建筑标准设计编制监理、施工和管理等部门的技术人员使用，工作计划的通知5.使用说明建筑结构可靠度设计统一标准GB50068-2001(简称可靠度标准)5.1本图集所列常见问题是指不符合现行国家规范、规程或不够合理、不建筑抗震设防分类标准GB50223-2004(简称设防分类标准)够完善的做法,改进措施是指根据规范、规程的规定采取的做法,人民防空地下室设计规范GB50038-94(2003年版)（简称人防规范）5.2鉴于工程的具体情况,解决问题的措施不是唯一的,设计时应根据工地下工程防水技术规范GB50108-2001(简称防水规范)程实际情况，注意避免本图集提出的常见问题，采取合理的解决措施，建筑结构荷载规范GB50009-2001(简称荷载规范)不宜拘泥于本图集提供的改进方案。建筑抗震设计规范GB50011-2001(简称抗震规范)5.3使用本图集应严格执行国家现行标准、规范和规程的规定,如涉及地混凝土结构设计规范GB50010-2002(简称混凝土规范)方标准，还应协调考虑。高层建筑混凝土结构技术规程JGJ3-2002(简称高规)建筑工程设计文件编制深度规定建质200384号（简称设计文件深度）施工图设计文件审查要点20032号(简称审查要点)目录、编制说明图集号05SG109-3审核郁银泉泵剂李文扬李文扬设计汪洪涛田辰M2序号常见问题改进措施1.1.2建筑物内有游泳池和大型浴室时，原因分析：一般情况下，设计人员通常将0.000以下的基础和构筑物以及室外露天构件等的环境类别，根据当地游泳池和浴室的环境类别划分不当。是否属于严寒和寒冷地区而划分为二b或二a类,0.000以上结构的环境类别一般划分为一类,但忽略了建筑物内有游泳池和大型浴室的情况，游泳池（含周围构件）和浴室虽在0.00以上，但处于潮湿的环境下，不属于室内正常环境，不应将其环境类别划分为一类改进措施；应根据混凝土规范GB50010第3.4.1条的规定，将游泳池（含周围构件）和大型浴室等处于潮湿环境下的结构构件的环境类别划分为二a类，并使其耐久性和保护层厚度应符合混凝土规范第3.4.2条和第9.2.1条关于二a类环境的要求。1.2混凝土强度等级1.2.1结构设计时，与无侵蚀性的水或土原因分析：结构设计时，设计人员应根据构件的重要性、受力特征（受弯、受压、抗震与非抗震、预应力与非预应壤直接接触的构件、露天环境下的力等)、设计使用年限、构件所处环境类别等因素，合理选用混凝土的强度等级。构件，所采用的混凝土强度等级低在通常情况下,混凝土的强度等级越高,其密实性越好,抗渗能力也越强,因而构件的承载能力和耐久性能也于混凝土规范GB50010第3.4.2越好。就保证构件有必要的耐久性而言,混凝土规范GBS0010第3.4.2条对设计使用年限为50年的结构混凝土根条的规定。据不同环境类别的构件提出了最低混凝土强度等级的要求，设计时应遵照执行。改进措施：(1)钢筋混凝土基础，包括墙下条形基础、柱下独立基础、柱下条形基础、高层建筑筏形基础、桩基础等，一般情况下，均属于与无侵蚀性水或土壤直接接触的构件，在非严寒和非寒冷地区，其环境类别属二a类，除了满足承载力要求,有地下室时还应满足抗渗要求。根据混凝土规范第3.4.2条的规定,当设计使用年限为50年时（以下同），其混凝土强度等级不应低于C25,当有可靠工程经验时，也可采用C20。建筑地基基础设计规范GB50007规定，钢筋混凝土基础的混凝土强度等级不应低于C20,这与混凝土规范的规定，在原则上是一致的混凝土结构材料选用混凝土强度等级图集号05SG109-3审核汪洪涛校对张军设计张震张震页2
