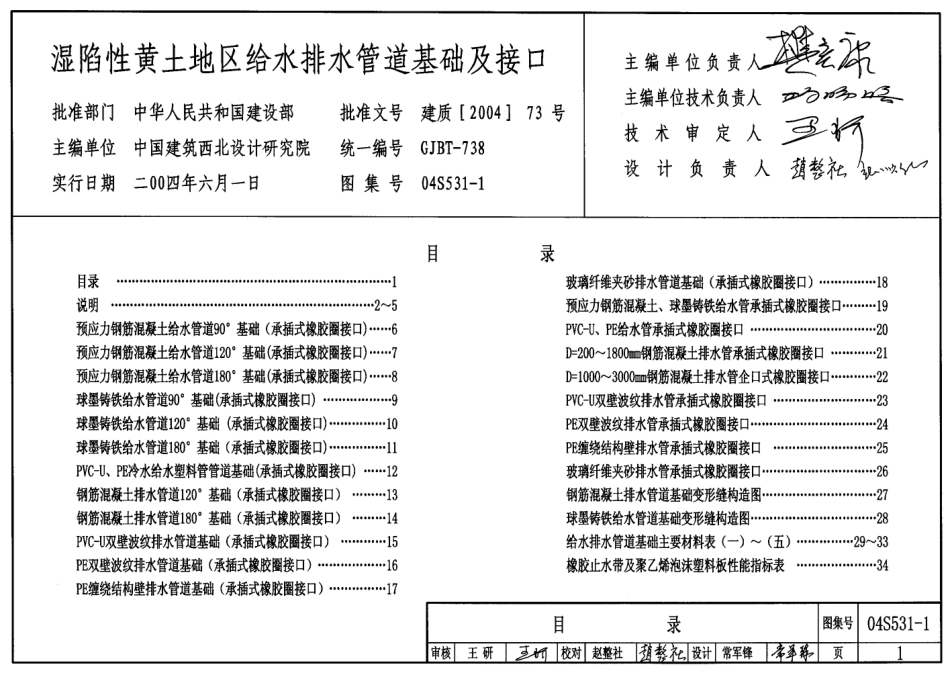

04S531-1 湿陷性黄土地区室外给水排水管道基础及接口.pdf

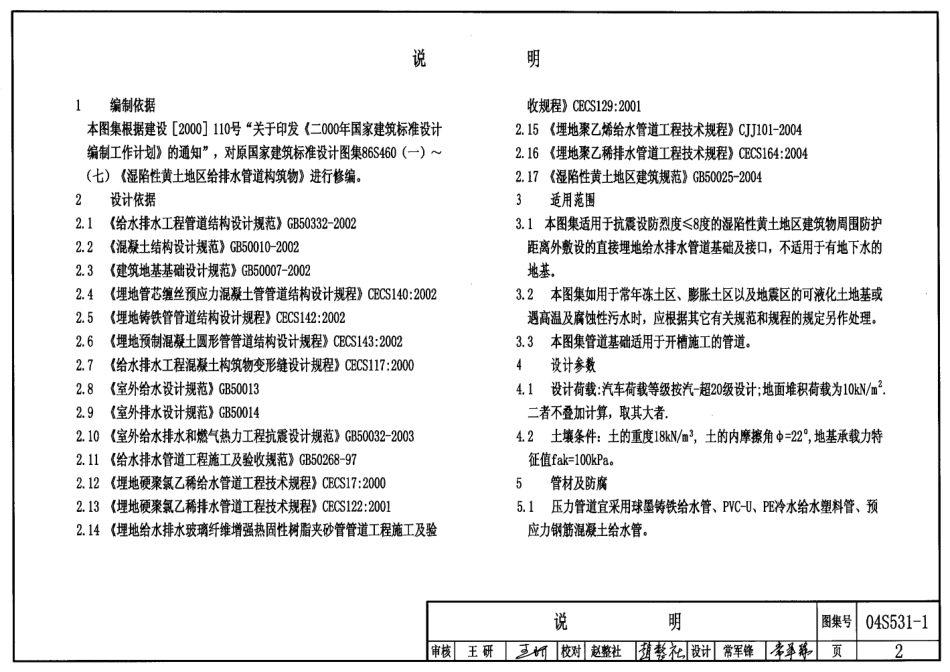

5.2自流管道宜采用钢筋混凝土排水管、PVC-U双壁波纹排水管、PE排础，其回填材料及密实度应符合本说明设计依据中相应的埋地塑料给、水管、玻璃纤维增强热固性树脂夹砂排水管（图中简称玻璃纤维夹砂排排水管道工程技术规程要求。水管)等。6.8砂石基础材料一般采用中、粗砂，亦可采用天然级配砂石、级配碎5.3埋地铸铁管及管件应刷两道热沥青漆或其它防腐漆做防腐处理。石、石屑等地方材料，但其最大粒径不大于25mm。6管道基础7管道接口6.1管道基础形式选用时，应根据工程地质、地面荷载、施工条件、设7.1湿陷性黄土地区的管道接口应严密不漏水，并具有柔性。计管径及管道埋深等情况确定。7.2球墨铸铁给水管、PVC-U、PE冷水给水塑料管、预应力钢筋混凝土6.2本图集管道参照我国近年来所生产的球墨铸铁管、钢筋混凝土管、给水管均采用承插式橡胶圈接口；钢筋混凝土排水管、PE、PVC-U双预应力钢筋混凝土管、PVC-U管、PE管、玻璃纤维夹砂管等管道的规格壁波纹排水管、玻璃纤维夹砂排水管等均采用承插式橡胶圈接口。进行设计。8管道支墩6.3本图集中管道接口均采用柔性接口，柔性接口部位的现浇混凝土基8.1球墨铁给水管、PVC-U、PE冷水给水塑料管、预应力钢筋混凝土础应用变形缝分离。管等压力管道，在弯头、三通、堵头处应设支墩，且必须位置准确、牢6.4土垫层：在非自重湿陷性黄土场地应设150mm厚度的土垫层，压实固。管道支墩应在管道接口做完、管道位置固定后修筑。系数不小于0.95;在自重湿陷性黄土场地应设300mm厚度的土垫层,分层8.2管道支墩的基础应在土垫层上设300mm厚度3：7灰土垫层，分层夯实，夯实，压实系数不小于0.95。压实系数不小于0.95。管道支墩做法参照国家建筑标准设计图集03SS5056.5灰土垫层：在土垫层上设300mm厚度的3：7灰土垫层，分层夯实，压柔性接口给水管道支墩之做法。实系数不小于0.95。9排水塑料管材环向弯曲刚度6.6混凝土垫层：混凝土管、铸铁管在灰土垫层上设C20混凝土垫层管材环向弯曲刚度是指管道抵抗环向变形的能力，简称环刚度。可采用厚度见各类管道基础尺寸表。测试方法或计算方法定值，单位kN/m2(kPa)。6.7砂石基础：塑料管、玻璃纤维夹砂管在灰土垫层上用中、粗砂作基9.1采用平板加载试验时按下式计算：说明图集号04S531-1审核王研校对赵整社想整社设计常军锋常羊页3上述管道变形率及管侧土综合变形模量d的计算详见国标图集04S520埋地塑料排水管道施工。9.8车行道下，管顶至路槽底面的距离宜0.5m。此时，管顶以上0.5m的回填土密实度应满足路基要求。非车行道下，管顶覆土厚度宜0.75血：图一混凝士基础图3砂石基础10管道水压试验I一回填土压实系数不小于0.90。给样水管道应按给水#水管道工程施工及验收规范G50268-97和相I一回填土压实系数不小于0.95。关规程的有关规定进行水压试验、闭水试验及竣工验收。一回填土压实系数不小于0.85，如按地面道路工程近期修路要求，11施工要求回填土压实系数必须大于0.85时，如因夯土密实度要求不能保证管11.1当土方用机械开挖时，应保留不少于0.1m土层用人工清槽，且不得道安全时，应对管道采取加固措施（可采用在管道上部砌筑砖券，超挖。或满包混凝士等方法)。11.2管道基础施工过程中遇施工缝时，则在下一段施工时应将已施工的一回填土压实系数按地面条件要求确定，如上部筑路时，按道路路基接头处凿毛刷净，以使整个管基结为一体。要求密实度。11.3浇筑管道混凝士基础时，必须将管下腋角部分的混凝士浇筑密实。11.8管道沟槽边坡坡度应符合给水#水管道工程施工及验收规范B11.4管道砂石基础施工时，必须将管下部两侧腋角部分的砂石回填密实。50268-97的规定。11.5浇筑管道混凝土基础时，应采取相应措施，防止混凝土出现分层裂缝。11.9施工期间管顶设计地面以上临时堆土，不得超过0.5m,通过大型机11.6承插式接口的管道，插口插入的方向应与水流方向一致。械时要经过结构验算。11.7对于采用混凝土基础的管道（见图一），沟槽回填土材料及密实度11.10管道两侧回填土应同时进行，高差不得大于0.30m。应符合给水排水管道工程施工及验收规范GB50268-97的规定；对于11.11管道回填土应分层夯实，回填土应在水压试验后进行。采用砂石基础的塑料管道（见图二），沟槽回填土材料及密实度应符合11.12开槽达到设计高程后，会同有关方面验槽。本说明设计依据中相应的理地塑料给、并水管道工程技术规程要求。12本图集标注尺寸均以毫米计。说明图集号04S531-1审核王研师校对赵整社殖整松设计常军锋幸拳彩5
