03K202 离心式水泵安装.pdf

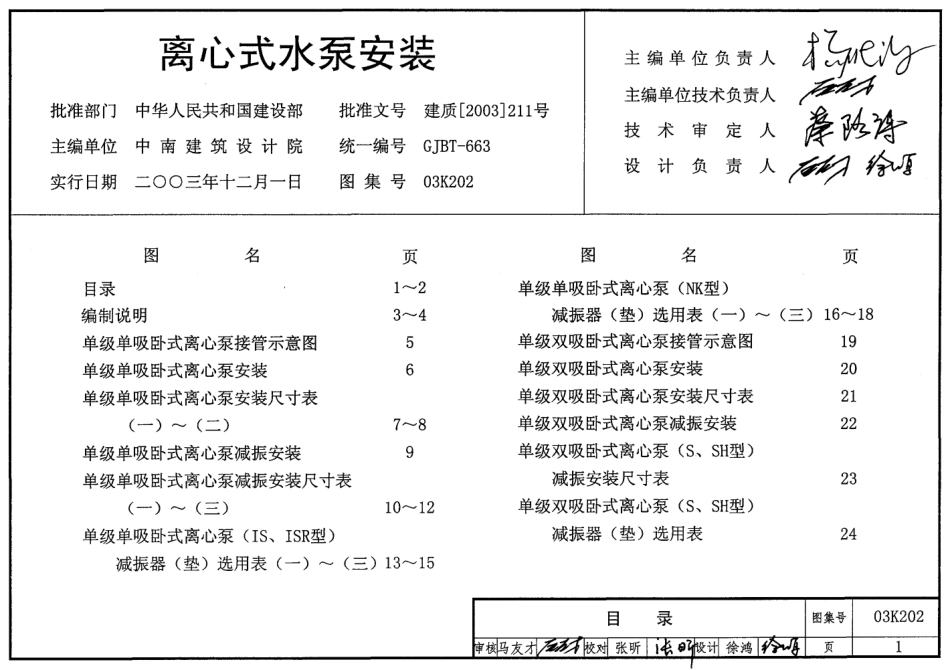

离心式水泵安装主编单位负责人主编单位技术负责人批准部门中华人民共和国建设部批准文号建质2003211号技术审定人统一编号澡险许主编单位中南建筑设计院GJBT-663实行日期二OO三年十二月一日图集号03K202设计负责人徐图名页图名页目录12单级单吸卧式离心泵(NK型)编制说明34减振器（垫）选用表（一）（三）1618单级单吸卧式离心泵接管示意图5单级双吸卧式离心泵接管示意图19单级单吸卧式离心泵安装6单级双吸卧式离心泵安装20单级单吸卧式离心泵安装尺寸表单级双吸卧式离心泵安装尺寸表21(-一)（二）78单级双吸卧式离心泵减振安装22单级单吸卧式离心泵减振安装9单级双吸卧式离心泵(S、SH型)单级单吸卧式离心泵减振安装尺寸表减振安装尺寸表23(一)（三）1012单级双吸卧式离心泵(S、SH型)单级单吸卧式离心泵(IS、ISR型)减振器（垫)选用表24减振器（垫）选用表（一）（三）1315目录图集号03K202审横码友牙胶对张听专骰计徐鸿页本图集按建设部“建设2000110号”文二OOO3.2卧式离心水泵的减振措施是在混凝土基座或型钢基座年国家建设标准设计编制计划，修编90T911(一)IS下设置橡胶减振垫（器）或弹簧减振器，立式离心水型离心水泵基础及安装和（二）R型离心热水泵基础及泵的减振措施是在机组底座或联接板下设置橡胶减振安装两本图集。本图集出版后，原90T911(一)和（二）器（垫）。水泵机组底座和减振基座或联接板之间采自行废止。用刚性联接。1.编制依据、引用标准3.3卧式水泵基础的外形尺寸比水泵底座的外形尺寸轴向1.1建筑结构荷载规范GB50009-2001每边各增加50100mm、两侧每边各增加约100mm。立1.2混凝土结构设计规范GB50010-2002式水泵基础的外形尺寸比水泵底座或联接板的外形尺1.3建筑给水排水设计规范GB50015-2003寸每边各增加75125mm。1.4钢结构设计规范GB50017-20033.4水泵安装示意图中均设有可曲挠橡胶接头，设计人员1.5混凝土结构工程质量验收规范GB204-2002可根据具体工程的环境条件选用满足使用要求的接头。1.6钢结构工程质量验收规范GB205-20023.5压力表的安装详见压力表安装图(01R405)。1.7压缩机、风机、泵安装工程施工及验收规范3.6图集中标注的水泵、减振器等产品型号是为了方便本GB50275-2003图集的编制而确定的，其它型号的水泵、减振器等产1.8水泵隔振技术规程CECS59:94品，设计人员可参照本图集选用。1.9隔振设计规范JGJ22-914.主要内容：2.适用范围4.1本图集包括单级单吸、单级双吸卧式离心泵的安装；2.1一般工业建筑与民用建筑中（环境温度不高于42）单级立式泵、单级立式双头泵在水平管路上的安装。暖通空调、动力专业常用的卧式、立式离心式水泵的4.2各类水泵安装方式基本按照接管示意图、无减震安装、安装。减振安装的顺序编排。2.2水泵与电机有共用底座，电机功率不大于160kW的离4.3减振安装方式中，可根据水泵型号直接查取减振基座心式水泵。编号，按本图集第2529页要求施工即可，超出使用2.3输送介质为清水及物理化学性质类似于水的液体，介范围者可根据本说明第6部分自行设计减振基座。质温度不高于115、不低于-20。4.4减振基座分钢筋混凝土基座和型钢基座。钢筋混凝土3.编制原则基座编号为DGJ-110和SGJ-113;型钢基座编号为3.1本图集包括水泵的无减振安装和减振安装，未注明减DXG-19和SXG-112。振安装的为无减振措施安装。编制说明图集号03K202审核马友才校对张昕张昕设计徐鸿给页34.5各种橡胶减振器（垫）、弹簧减振器的性能作为相关按下式计算：技术资料列在本图集中。Pn=1.3X1.2P5.安装要求式中1.3为动力系数，1.2为分项系数。5.1当水泵输送的介质温度较低，可能导致泵体结露时，6.3将减振器作为支点，按多支点板或梁计算。泵体外表面应有防结露措施。绝热材料及厚度宜与管6.4钢筋混凝土基座的主要材料为混凝土C25、钢筋HPB235,道相同。基座规格、钢筋直径等见下表：5.2当水泵安装在楼板上或不能满足周边环境（房间）对高噪声、振动要求时，应选用减振安装。长宽钢筋最大荷载格(m)(如）标准Pk的5.3水泵基础宜为C25混凝土浇筑。基础表面应平整，并1001100600700089150080150088150082004采用1：2水泥砂浆抹面，厚度20m;预留地脚螺栓孔，1501000-1600600-8500100150o1001500100150089200待水泵就位后用C25细石混凝土填实。25.4浇筑混凝土基座时，应避免与混凝土基础之间产生声2001500-2400700-115001091400101400101401020030桥。Y2501900-2900900-1150o129150012150128150010200425.5同一个基座（或机组或联接板）下的减振器（垫）应荷载设计值超过最大荷载时，应由结构设计人员另行设采用同一生产厂的同一型号产品。计。5.6水泵安装时，应避免承受外力。安装后，应进行对中6.5型钢基座采用Q235槽钢及钢板焊制。槽钢相互焊接时，调整。应为满焊，焊缝高度不小于6mm。5.7可曲挠橡胶接头应处在自然状态下安装。不应使其挠曲或产生位移；可曲挠橡胶接头不应承担管道重量。5.8使用或贮存橡胶制品时，应避免接触、靠近高温物体，还应避免接触臭氧、强酸、强碱及放射性物体。6.减振基座设计说明6.1视水泵、电机及其底座、减振基座为一刚体，忽略减振器重量，且不计支撑结构对减振系统的影响。6.2对于同一规格的减振基座，在承载的多种水泵机组重量中选取最大值为荷载标准值(P)。荷载设计值P编制说明（续）图集号03K202审核吗友才校对张听版计徐鸿4
