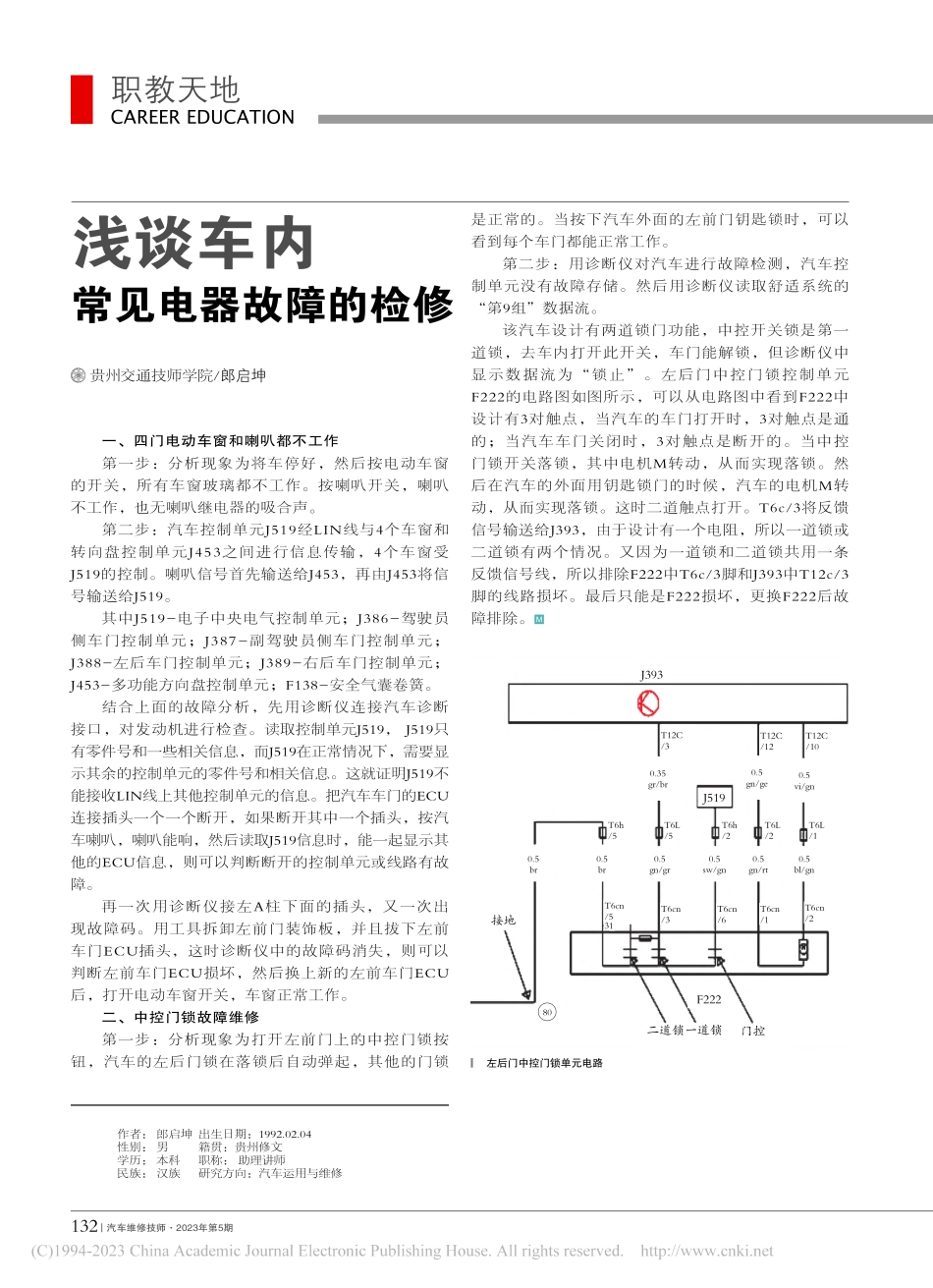

汽车维修技师2023年第5期132职教天地 CAREER EDUCATION一、四门电动车窗和喇叭都不工作第一步：分析现象为将车停好，然后按电动车窗的开关，所有车窗玻璃都不工作。按喇叭开关，喇叭不工作，也无喇叭继电器的吸合声。第二步：汽车控制单元J519经LIN线与4个车窗和转向盘控制单元J453之间进行信息传输，4个车窗受J519的控制。喇叭信号首先输送给J453，再由J453将信号输送给J519。其中J519-电子中央电气控制单元；J386-驾驶员侧车门控制单元；J387-副驾驶员侧车门控制单元；J388-左后车门控制单元；J389-右后车门控制单元；J453-多功能方向盘控制单元；F138-安全气囊卷簧。结合上面的故障分析，先用诊断仪连接汽车诊断接口，对发动机进行检查。读取控制单元J519，J519只有零件号和一些相关信息，而J519在正常情况下，需要显示其余的控制单元的零件号和相关信息。这就证明J519不能接收LIN线上其他控制单元的信息。把汽车车门的ECU连接插头一个一个断开，如果断开其中一个插头，按汽车喇叭，喇叭能响，然后读取J519信息时，能一起显示其他的ECU信息，则可以判断断开的控制单元或线路有故障。再一次用诊断仪接左A柱下面的插头，又一次出现故障码。用工具拆卸左前门装饰板，并且拔下左前车门ECU插头，这时诊断仪中的故障码消失，则可以判断左前车门ECU损坏，然后换上新的左前车门ECU后，打开电动车窗开关，车窗正常工作。二、中控门锁故障维修第一步：分析现象为打开左前门上的中控门锁按钮，汽车的左后门锁在落锁后自动弹起，其他的门锁浅谈车内常见电器故障的检修是正常的。当按下汽车外面的左前门钥匙锁时，可以看到每个车门都能正常工作。第二步：用诊断仪对汽车进行故障检测，汽车控制单元没有故障存储。然后用诊断仪读取舒适系统的“第9组”数据流。该汽车设计有两道锁门功能，中控开关锁是第一道锁，去车内打开此开关，车门能解锁，但诊断仪中显示数据流为“锁止”。左后门中控门锁控制单元F222的电路图如图所示，可以从电路图中看到F222中设计有3对触点，当汽车的车门打开时，3对触点是通的；当汽车车门关闭时，3对触点是断开的。当中控门锁开关落锁，其中电机M转动，从而实现落锁。然后在汽车的外面用钥匙锁门的时候，汽车的电机M转动，从而实现落锁。这时二道触点打开。T6c/3将反馈信号输送给J393，由于设计有一个电阻，所以一道锁或二道锁有两个情况。又因为一道锁和二道锁共用一条反馈信号线，所以排除F222中T6c/3脚和J393中T12c/3脚的线路损坏。最后只能是F222损坏，更换F222后故障排除。作者：郎启坤 出生日期：1992.02.04性别：男 籍贯：贵州修文 学历：本科 职称：助理讲师民族：汉族 研究方向：汽车运用与维修贵州交通技师学院/郎启坤 左后门中控门锁单元电路J393门控F222J519T6cn/2T6cn/1T6cn/6T6cn/331一道锁二道锁接地T6cn/50.5br0.5br0.5gn/gr0.35gr/br0.5sw/gn0.5gn/rt0.5gn/ge0.5vi/gn0.5bl/gnT6h/5T6L/5T12C/3T12C/12T12C/10T6h/2T6L/2T6L/180
