《风机、压缩机、泵安装工程施工及验收规范》GB50275-2010.pdf

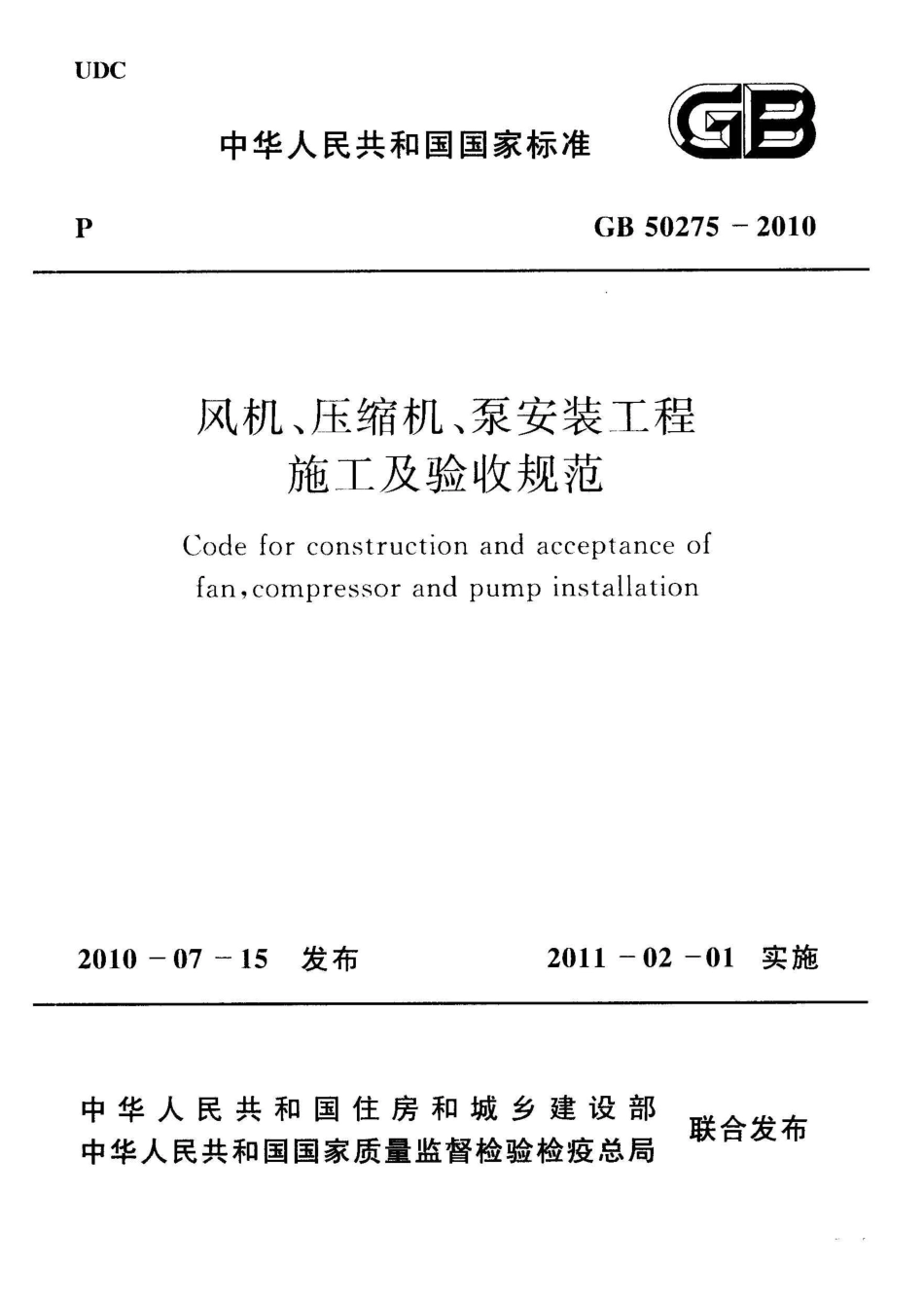

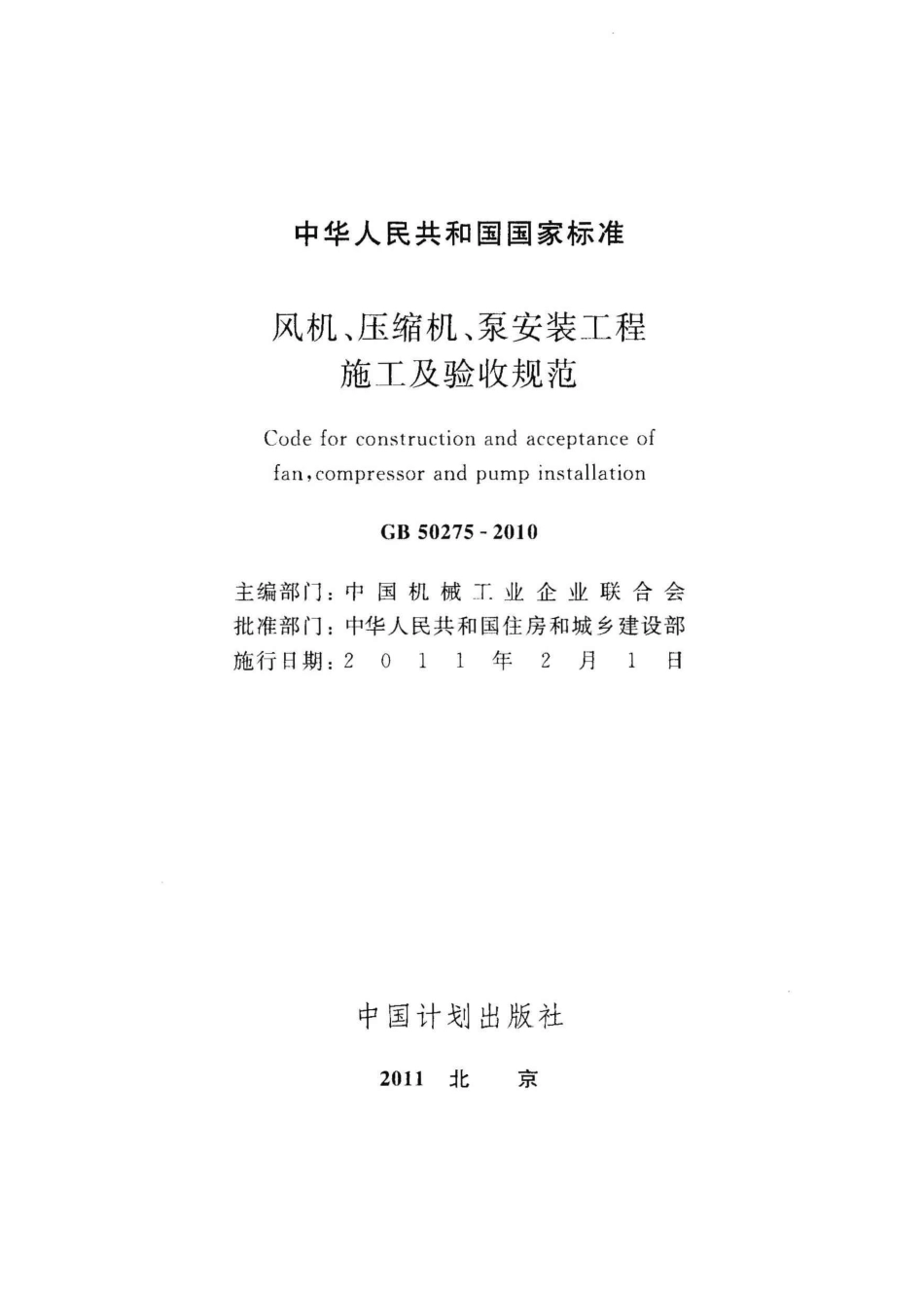

U D C中华人民共和 国 国家标准PG B5 0 2 7 5一2 0 1 0风机、压缩机、泵安装工程施工及验收规范C ode forconstructionandacceptanceoffan,compressorandpumpinstallation0 72 0 1 0一1 5发布2 0 1 1一0 2一0 1实施中 华 人民 共 和 国 住房和 城 乡 建 设部中华人 民共和 国国家质量监督检验检疫总局联合发布月哥月目中华人 民共和 国国家标准风机、压缩机、泵安装工程施工及验收规范C ode forconstructioliandacceptanceoffarl,compressorandpumpinstallationG B5 0 2 7 5一2 0 1 0主编部门：批 准部门：施行 日期：中 国 机 械工业 企 业 联合 会中华 人 民共 和 国住房和城 乡建设部201 1年2月1日中国计划 出版社2 0 1 1北京中华 人 民共和 国国家标准风机、压缩机、泵安装工程施工及验收规范G B5 D 2 7 5一2 0 1 0中国机械工业企业联合会主编中国计划出版社 出版（地址：北京 市西城区木棵地北里 甲1 1号国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识印刷厂印刷85。火1 1 6 8毫米l/3 23.7 5印张9 3千字2()l1年2月第1版2 0 1 1年2月第1次印刷印数1一1 0 1 0 0册统一书号：1 5 80 1 7 75 3 1中华人民共和 国住房和城乡建 设部公告第6 6 0号关于发布国家标准风机、压缩机、泵安装工程施工及验收规范的公告现批准风机、压缩机、泵安装工程施工及验 收规范为国家标准，编号为G B5 0 2 7 5一2 0 1 0，自2 0 1 1年2月1日起实施。其中，第2.3.6(3）、3.1.1(5）、4.7.1(2）条（款）为强制性条文，必 须严格执 行。原压缩机、风 机、泵 安装工程 施工及验 收规范G B5 0 2 7 5一9 8同时废止。本规范由我部标准定 额 研究所 组 织 中 国计划出版社出版发行。中华人 民共和 国住房和城乡建设部二O一O年七月五 日月 lJ舀本规范 是根据 原建设 部关 于 印发二0 0二一二0 0三年度工程建设 国家标准制汀、修订计划）的通知（建标2()0 31 0 2号文）的要求，由中国机 械工业建设 总公 司会 同有关单位共 同对压缩机、风机、泵安装工程施工及验收 规范 G B5 0 2 7 5一9 8进行修订而成。本规范 在修汀过程 中，修 订组进行 了广泛 的调查研究，总结 了近 十年来风机、压缩机、泵设备安装 的实践经验，开展 了专题研究，参 考 了国内外大量 文献 和工程 资料，广泛 征求了全 国有关单位 和专家的意 见，经过反复讨论、修改和完善。最后经审查定稿。本 次修汀的主要 内容包括：1将 原规 范第2章“压缩 机”与第3章“风机”的顺序进行 了调换，本规范更名为风机、压缩机、泵安装工程施工及验收规范；将原分布在每章各节 中的相 同要求的规定 的条款 内容调整到每章 的“基 本规定”节 中。2士曾 加 了防爆 通风机、消防排 烟通 风 机 和旋涡泵、齿 轮泵、转子式 泵、潜水 泵等的安装技术规定及安全、环保的技术规定。3对原 规范的部 分章、节及附 录的内容和参数进行 了调整、修订 和补 充。本规范 中以黑体字标 志 的条文 为强制性条文，必须严格执行。本规范 由住房 和城 乡建设 部 负责管 理 和对 强 制 性 条 文 的解释，由中国机械工业联合会 负责日常管理，由中国机械工业建设总公 司负责具体技 术 内容 的解 释。在 执 行 过 程 中，请各单位 结 合工程实践，认 真总结经验，如发 现需 要修改或 补充之 处请将 意 见和建 议寄交 国家机械卜业安 装工程标 准定额 站（地址：北京 西城区一里河路 南5巷5号，邮政 编 码：1 0 0 0 4 5，邮箱：J xdezC miic.C )，以便今后修订 时参考。本规 范组织单位、主编单位、参编单 位、主要 起草 人 和主要 审查人：组 织 单 位：中国机械工业勘察设计协会主 编 单 位：中国机 械工业建设 总公 司中国机 械工业第四建设工程公 司北京市工业设计研 究院参编 单 位：中国机 械工业机械化施工公 司中国机 械工业第五建设工程公司中国机 械工业第一建设工程公 司西南工程学校中国三安建设工程公 司中国机 械工业第二建设工程公 司主要起草人：李功福薛韬关洁张庆刘瑞敏彭勇毅梅芳迪孙 书英晏文华王丽 鹃郑明享占元樊 慧霞刘绪龙高杰杜世 民徐辉柴 随红张立恒主要 审查 人：刘 汇源颜祖清徐 庆磊柳春来陈光云刘广根徐英绿张广志李英辉王清泉周彦目次l总则2风机2.1基本规定2.2离心通风机2.3轴流通风机2.4罗茨和叶氏鼓 风机，2.5离心鼓风机2.6轴流鼓风机2.7防爆通风机和消防排烟通风机 3压缩机3.1基本规定3.2整体出厂的压缩机 ，3.3解体出厂的往 复活塞式压缩机 3.4附属设备3.5试运转3.6无润滑压缩机 ，一3.7螺杆式压缩机 ，3.8离心 压缩机和轴流压缩机4泵4.1基本规定4.2离合泵4.3井用泵4.4混流泵、轴流泵和旋 涡泵 4.5往复泵(1)(2)(2)(5)(8)(1 1)(1 2)(1 9)(2 3)(2 5)(2 5)(2 6)(2 6)(3 2)(3 3)(3 5)(3 6)(3 8)(4 0)(4 0)(4 4)(4 8)(5 4)(5 7)l4.6隔膜泵和计量 泵，（6 1)4.7螺杆泵、齿轮泵和转子式泵 ，（6 3)4.8水环式真空泵 （6 5)5工程验收 （6 8)附录A风机、压缩机 和泵振 动的检测 及其 限值 （6 9)附录B压缩机和泵清洁度的检测及其限值 （7 2)附录C泵 的吸人 和排出管路的配置要求 （7 6)本规 范用词说 明 （8的引用标准名录 ，（81)附：条文说 明 （83)C ontents1G eneralprovisions，（1)2F an ，（2)2.1H aslcrequirement ，（2)2.2C entrifugalfan （5)2.3A xialfan （8)2.4R ootsblowerand enkcblower ，（1 1)2.5C en甘ifugalblower ，（1 2)2、6A xialblowcr ，（1 9)2.7A ntl一explo(I c fanand smokcextractorfan （2 3)3C ompressor ，（2 5)3.1B aslcrequirement （2 5)3.2F a以。ryassembledcomprcssor ，（2 6)3.3S iteassembledreclprocatlngcompressor ，（2 6)3.4A ttachede(luipment ，（3 2)3.5T estrun ，（3 3)3.6N onlubrlC atedcompressor ，（3 5)3.7S clewtype conlprcssor （3 6)3.8C cnlrlfugaloornpressoralldaxialcompressor，（3 8)4P ump，（4。）4.1B asicrequlren飞ent ，（4。）4.2C entrlfugalpump ，（4 4)4.3W eUpump ，(4 8)4.4M ixed一flowpump,axlalpumpandvortexpump 一（5 4)34.5R eclprocatingpump4,6M embranepumpandmeterlngpump4.7S crewpump,gearpumpandrotorpump 一4.8W ater一ringvacuumpump5A cceptanceA ppendixAV ibrationtestingand limitsof fan,compressorandpumpA ppendixBC leannesstestingand limitsofcompressorandpumpA ppendixCR equirementsforsuctionanddischargelinesofpumpE xplanationofwordinginthiscodeL istofquotedstandardsA ddition:E xplanationofprovisions(5 7)(6 1)(6 3)(6 5)(6 8)(6 9)(7 2)(7 6)(80)(81)(83)1总则1.0.1为保证风机、压缩 机、泵安 装工程 的质量和安全运行，促进风机、压缩机、泵安装技术的进步，制定本规范。1.0.2本规范适 用 于下列 风机、压缩机、泵安装工程 的施工及验收：1离心通风机、离心鼓风机、轴流通 风机、轴流鼓风机、罗茨和 叶 氏鼓风 机、防爆 通风机 和消防排 烟通 风机；2容积式的往复活塞式、螺杆式、滑 片式、隔膜式压 缩机，轴流压缩机 和离心压 缩机；3离心泵、井用泵、隔膜泵、计量泵、混流泵、轴流泵、旋涡泵、螺杆泵、齿轮泵、转子式泵、潜水泵、水轮泵、水环泵、往复泵。1.0.3风机、压缩 机、泵安 装工程 的施工及验收，除应符合本规范外，尚应符合国家现 行有关标准 的规定。2风机2.1基 本 规 定2.1.1风机 的开箱检查，应符合下列要求：1应按设备装箱单清点风 机 的零件、部件、配套件和随机技术文件；2应按设计图样核对 叶轮、机壳和其他部位的 主要 安装尺寸；3风机 型号、输送 介 质、进 出口方 向（或角度）和压力，应与工程设计要求相符；叶轮旋转方 向、定子 导流叶片和整 流叶片的角度及方 向，应符合随机技 术文件 的规定；4风机外露部分各加工面应 无锈蚀；转子 的叶轮 和轴颈、齿轮 的齿面和齿轮轴的轴颈等主要 零件、部件应无 碰伤和 明显的变形；5风机 的防锈包装应 完好 无 损；整体出厂 的风 机，进气口和排气口应有 盖板遮盖，且不应有 尘土和杂物进人；6外露测振部位 表面检查后，应采取保护措施。2.1.2风机 的搬运 和 吊装，应符合下列要求：1整体 出厂 的风机搬运和吊装 时，绳索不得捆缚在转子和机壳上盖及轴承上盖 的 吊耳上；2解体出厂 的风机搬运和 吊装时，绳索的捆缚不得损伤机件表面；转子 和齿轮 的轴颈、测量振 动部位，不得作为捆缚部位；转子和机壳的 吊装应保持水平；3输送 特殊介质 的风 机 转 子 和机壳内涂有的保护 层应 妥善保护，不得损 伤；4转子和齿轮不应直接放在地上滚动或移动。2.1.3风机组装前 的清洗 和检 查 除应符 合现行 国家标准机械设备安装工程施工及验 收通 用规范 G B5 0 2 3 1和随机技术文件 的有关规定外，尚应符合下列要求：1设备外露加工面、组装配合面、滑动面，各种管道、油箱和容器等应清洗洁净；出厂已装 配好 的组合件超过 防锈保质期应拆洗；2输送介质为氢气、氧气等易燃易爆气体的压缩机，其与介质接触 的零件、部件和管道 及其附件应进行脱脂，油脂的残留量不应大于 1 2 5 mg/mZ；脱脂后应采用 干燥空气或氮气吹干，并应将零件、部件和管道 及其附件做无 油封 闭；3润滑系统、密封系统中的油泵、过滤器、油冷却器 和安全阀等应拆卸清洗；4油冷却器 应以最 大工作压 力进行严 密性试 验，且应保压1 0 min后无 泄漏；5现场组装 时，机 器 各 配合表 面、机 加工表 面、转 动部件表面、各机件的附属设备应清洗 洁净；当有 锈 蚀 时应 清除，并 应采 取防止安装期间再发生锈蚀 的措施；6调节机构应清洗洁净，其转 动应灵 活。2.1.4风机机组轴系的找正，应符合下列要求：1应选择位于轴系中间的或质量大、安装难度大的机器作为基 准机 器进行 调平；2非基准机 器应以基 准机 器 为基准找正、调平
