《钢结构单管通信塔技术规程》CECS236：2008.pdf

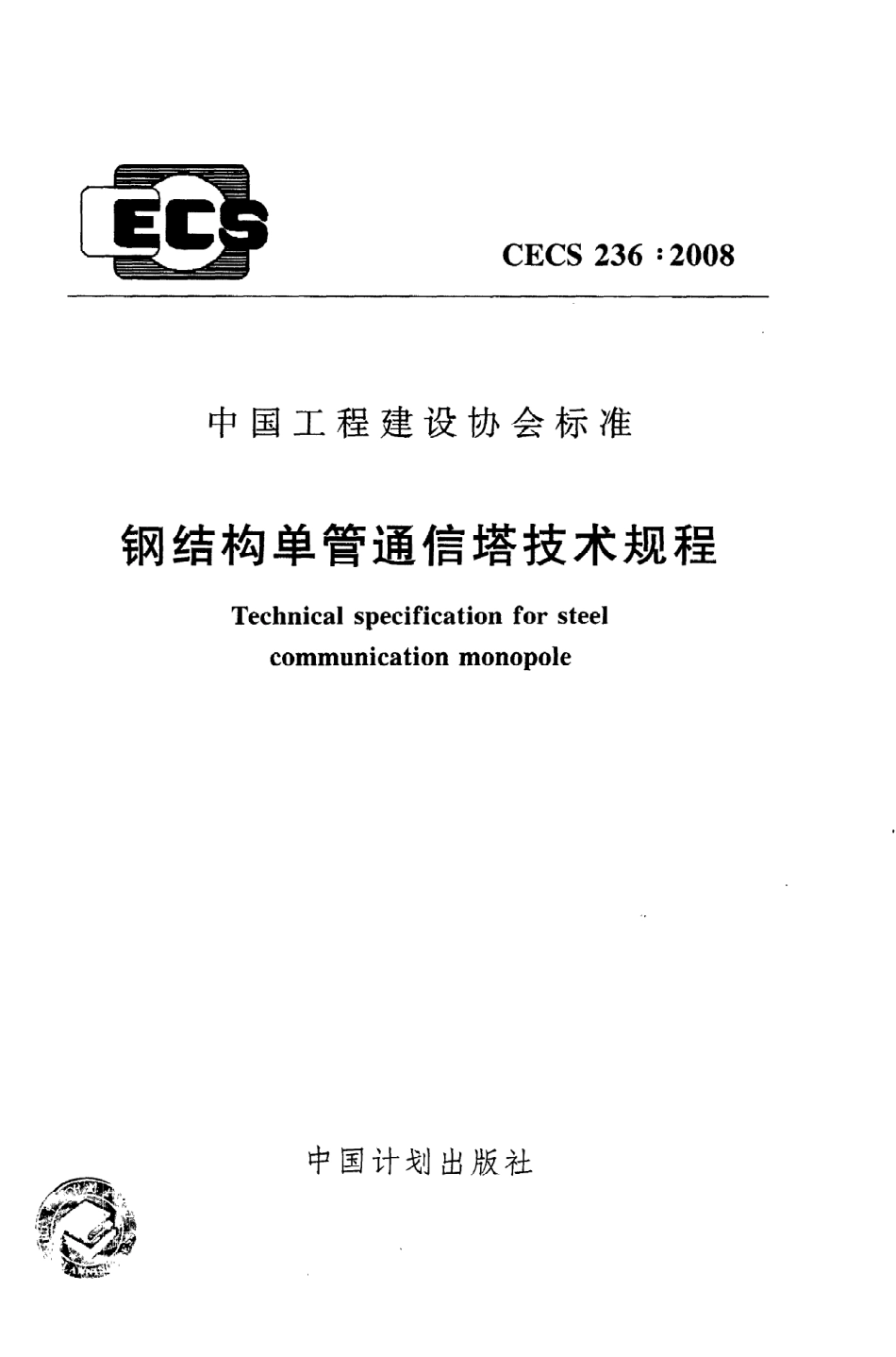

C E C S 2 3 6,2 0 0 8中 国工程建设 协 会 标 准钢结构 单管通信塔技术规程T echnicalspecificationfor steelcommunicationmonopole中国计划 出版社中国工程 建设协 会 标 准钢结构单管通信塔技术规程T echnicalspecificationfor steelcommunicationmonopoleC E C S 2 3 62 0 0 8主编单位：同济大学上海市金属结构行业协会批准单位：中国工程建设标准化协会施行 日期：200 8年7月1日中国计 划出 版 社2 0 0 8北京中国工程建设协会标准钢 结构单管通信塔技术规程C E C S 2 3 6:2 0 0 8同济大学上海市金属结构行业协会中国计划 出版社 出版主编（地址：北京市西城区木棵地北里 甲n号 国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行廊坊市海涛印刷有限公 司印刷85 0 义 1 1 6 8毫米1/3 22.87 5印张6 8千字2 0 0 8年6月第一版2 0 0 8年6月第一次印刷印数1一5 1 0 0册统一书号：1 5 80 1 7 70 5 9定价：2 5,0 0元中国工程建 设标准化协会公告第1 9号关于发布钢结构单管通信塔技术规程的公告根据中国工程建设标 准化协会2 0 0 5建标协字第1 4号文关于印发 中国工程建设标准化协会2 0 0 5年第一批标准制、修订项 目计划的通知的要求，由同济大学、上 海市金属结构行业协会等单位编制的钢结构单管通信塔技术规 程，经高耸构筑物专业 委员会组织审查，现批准发布，编号为C E C S 2 3 6,2 0 0 8，自2 0 0 8年7月1日起施行。中国工程建设标准化协会二0 0 八年四月十五 日合 名?J.月 lJ言根据中国工程建设标准化协会（2 0 0 5）建标协字第1 4号文关于印发中国工程建设标准化协会2 0 0 5年第一批标准制、修订项 目计划的通知的要求，制定本规程。在编制过程 中，开展 了许多专题研究，总结了近年来的施工经验，参考了国内外其他有关规范的相关内容，并以研讨会、信函等多种方式征求全 国有关单位的意见，经反复修改，完成 了本规程。根据国家计委计标1 9 861 6 4 9号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求，推荐给工程建设设计、施工和使用单位采用。本规程 由中国工程建设标准化协会高耸构筑物专业 委员会C E C S/T C 1 6归口管理，由同济大学负责解释。在使用中，如发现需要修改 和补充之处，请将意见 和资料径寄同济大学建筑工程 系钢结构单管通信塔技术规程管理组（地址：上海 四平路1 2 3 9号，邮编：2 0 0 0 9 2，传真：0 2 1一6 5 9 84 889）。主 编单位：同济大学上海市金属结构行业协会参编 单 位：浙江 电联设备工程公 司维蒙特工业（中国）有 限公 司同济大学建筑设计研究 院中广 电广播电影 电视设计研究院中讯邮电咨询设计院青岛东方铁塔股份有 限公 司潍坊海莱特锥形管有 限公司江 阴同济钢结构工程有限公 司上海高耸建设工程有限公司北京北广科技股份有限公司华东 电力设计院中国电力工程顾 问集团公 司南京工业大学上海邮电设计院有 限公 司河 北邮电铁塔设计所中国移动通信集团上海有限公司中国联通有限公司上海分公 司中国移动通信集 团设计院有 限公 司浙江鸿顺实业有限公 司浙 江八方 电信有限公 司浙江安成通信工程有 限公 司江 阴市阪纳奇自动化设备有限公 司嘉兴学院主要起 草人：马人乐傅克祥（以下按姓氏笔 画排序）王少曼王方林王国超王建磊乐俊旺吕兆华吕能锋孙德发何一伟何敏娟李卫李荣海杨元春沈之容肖建平陈文波陈建云陈俊岭周开文罗烈段 云辉荆建中唐玉德唐国安徐华刚殷 景成秦益芬高险峰曹向东龚元董军蒋演德韩 汇如薛霖中国工程建设标准化协会2 0 0 8年4月1 5日目1总则 ，（1)2术语 和符号 ，（2)2,1术语 ，（2)2.2符号 （3)3基本规定 ”(5)4荷载与作用 ：（7)4.1荷载与作用分类 （7)4.2风荷载 （7)4.3地震作用和抗震验算 （1 1)5塔筒设计 （1 5)5.1一般规定 ，（1 5)5.2结构分析 ，（1 5)5.3连接设计 （1 7)5.4构造要求 （2 1)6地基 和基础设计 ，（2 4)6.1一般规定 ，（2 4)6.2地基计算 （2 5)6.3基础设计 ，一 ”(3 3)7制作 （3 5)7.1一般规定 ，（3 5)7.2材料 一（3 5)7.3下料 （3 6)7.4制孔 ，”（3 7)7.5制管 （3 9)7.6边缘加工 （4 0)17.7焊接 （4 0)7.8构件外形尺寸 （4 3)7.9预拼装 ，（4 4)7.1 0防腐蚀及标志 （4 6)8安装 （4 7)8.1基本规定 ，（4 7)8.2基础 ，（4 8)8,3运输和堆放 ，”(4 9)8.4单管塔的安装 丫 二（4 9)8.5塔体法兰安装 ，（5 0)8.6塔体套接的安装 ，（5 1)8.7连接和 固定 （5 1)9工程验 收 （5 2)附录A钢材及连接强度设计值 ，（5 4)附录B有关安全及功能的检验和见证检测项目 ，（5 7)附录C单管塔工程有关观感质量检查项目 （5 8)附录D分部工程施工现场质量管理检查记 录 （5 9)毗录E分项工程检验批质量验收记 录 （6 0)附录F分部工程质量验 收记 录 （6 6)本规程用词说明 ，（6 7)附：条文说明 ，”(6 9)1总则1.0.1为了使钢结构单管通信塔的设计及施工做到安全适用、技术先进、经济合理、确保质量，制定本规程。1.0.2本规程适用 于无微波天线或带有小型微波天线的钢结构单管通信塔的设 计 及工程 质 量验收。对 于高度 超 过6 0 m的钢结构单管通信塔，其施工质量 验 收标准应 在工程实施 之前 根据工程特点作专门论证后确定。1.0.3本规程是根据现行 国家标准建筑结构可靠度设计统一标准 G B S。6 8规定的原则制定的。符号、计量单位和基本术语是按现行国家标准建筑结构设计术语和符号标准 G B/T5 0 0 83的有关规定采用。1.0.4设计及 施工钢结构单管 通信塔时，除遵 照本规 程 的规定外，尚应符合有关 现行 国家标准 和地方标准 的规定。1.0.5钢结构单管通信塔的设计应综合考虑基础施工、钢结构的制作、运输、安装以及建成后 的环境影 响和维护问题。2术语 和符号2.1术语2.1.1钢结构单管通信塔steelcommunicationmonopole由单根钢管构成的用 于无线通信的自立式高耸结构，其主体多为圆形或多边形截面焊接钢管。以下简称单管塔。2.1.2塔身筒tubebodyofmonopole单管塔塔身主体所采 用 的 圆柱 形、圆锥 形 或多棱 柱形 的管筒结构。2.1.3外法兰连接outerflangeconnection塔身法 兰盘连接的一种 形式，连接螺栓设 在相互连接塔筒的外部。2.1.4内法兰连接innerflangeconnection塔身法 兰盘连接 的一种 形式，连接螺栓设 在相互连接塔筒 的内部。2.1.5钢性短柱基础rigidpierfoundation圆柱体基础，主要用来抵抗塔筒传来的剪力和弯矩。2.1.6插接连接slipiointconnection将相互 匹配 的上段锥形钢 管 的下端套插 于下段锥形钢管的上端，以实现上、下塔身筒段相互连接的连接形式。2.1.7小 型微波天线lightmicrowaveantenna直径小 于1.Z m，用 于 移 动 通信行业 较 短 距 离 微 波 信 号传输用 的天线。2.1.8天线抱杆antennapole用 于 固定 天线 的构件。2.2符号2.2.1作用 和作用效应S（）结构荷载组合效应代表值；R（）结构抗力代表值（按高耸结构设计规范选用）;N单管塔所受轴向压力；M一单管塔所受弯矩；。f垂直 于焊缝长度方向的焊缝应力；:f平行于焊缝长度方向的焊缝应力。2.2.2计算指标fk钢材强度的标准值；九钢材的屈服强度；了钢材的抗弯强度设计值；地 基持力 层 承 载力特征值；fv钢材 的抗剪强度设计值；厂、厂焊缝抗拉、抗剪强度设计值；五修正后 的地 基 承 载 力特征值，应 按 现 行 国家标准建筑地基设计规范 G B50 0 0 7的规定采用；ak地基变形标准值；C单管塔的横向变形允许值。2.2.3几何参数H单管塔基础顶 面到塔顶 的高度；W毛截 面抗弯模量；基础底 面抗弯模量；D圆柱形单管 塔外径；多棱 柱 形单管 塔截面外 接 圆外径；t圆柱 形、多棱柱形单管塔壁厚；内、外法 兰盘 的厚度；肋板的厚度；b多棱柱形单管塔单边宽度；h法兰盘加劲肋板 的高度；基 础 顶 面与基 础 底 面 的32。2。4高差；R塔身筒法兰连接处管壁外缘半径。计算系数及其它入结构抗力分项 系数；甲土的折算内摩擦角；爪特征周期；T结构 自振周期。3基 本 规 定3.0.1单管塔在规定的使用年限内应具有足够的可靠度。结构可靠度应采用 以概率理论为基 础的极 限状态设计方法，用分项系数设计表达式进行计算。3.0.2单管塔的设计基准期为5 0年。一般单管塔的结构安全等级为二级，抗震设 防类别为丙类，有特殊要求时可根据使用要求及现行相关国家标准另行确定。3.0.3单管塔的承载能力极限状态设计应满足由可变荷载效应控制的基本组合表达式：S(1.2只G k,1.4 XQ wk,Q lk）簇R(yR,fk,ak，）(3.0.3)式中G k永久荷载标准值（根据实际条件计算）;Q wk风荷载标准值（按高耸结构设计规范计算）;Q ltr一活荷载坏准值，使用单位未有特殊规定时平台活荷载为2.O kN/mZ;S（）结构荷载组合效应设计值；R（）结构抗力代表值（按高耸结构设计规范选用）;yR结构抗力分项 系数；fk钢材强度的标准值；ak几何参数的标准值。注：1在重覆冰区，应按现行国家标准高耸结构设计规范 G B 5 0 1 3 5验算覆冰荷载与相应风荷载组合下的结构效应；2抗震设计时风荷载的组合值系数为0.2。3.0.4单管塔的正常使用极限状态设计应满足风荷载及地基变形共同作用下结构变形 的限制要求：S d(G k，沪fwXQ wk，占k）镇C.(3.0.4)5式中3.0。5S d（）结构变形效应函数代表值；咖w风荷载 的频 遇值系数，取0.4;ak地基变形标 准值，符合本规程 表6.1.2要求的单管塔可 以不计 地基变形 的作用，取占k一。；C单管塔的横向变形允许值。C可按业 主要求或第3.0.5条确定。当业 主无具体使用 要求时，单管塔的横向变形允许值，应按下列要求确定：1在 风荷 载频遇组合下（且风压不小 于0.2kN/m)，加抱杆小微 波天线高处塔身角位移应 小 于4，且 塔顶水平位移不应大于塔高的兴；曰。曰。5 02塔 上附加天线抱杆的弯曲变形 不应大于附加抱杆杆身高一，1?”砂1 0 03.0.6按1 0 m高处1 0 min平均 风速1 0 m/s计，单管塔最上层平台处的水平 加速度 幅值不应 大于5 0 0 mm/5 2。4荷载与作用4.1荷载与作用分类4.1.1单管塔的荷载与作用 可分为永久荷载与可变荷载两类：永久荷 载：结构及 附属构件的 自重、固定设备重、土重、侧向土压力等；2可变荷载：风荷载、覆冰荷载、多遇地震作用、雪荷载、安装检修荷载、平台活荷载等。4.2风荷载4.2.1作用 于单管塔表 面单位投影 面积上 的水平 风荷载标准值应按下式计算：wk尽产s产zw。（4.2.1)式中wk作用在单管塔z高度处单位投 影 面积 上 的风荷载标准值（kN/m，按风 向投影）;二。基本风压（kN/mZ)，应 按 本章第4.2.2一4.2.4条的规定采用；拜：-z高度处 的风 压 高 度 变 化 系数，可 按 本 章 第4.2.
