《钢丝网架混凝土复合板结构技术规程》JGJ@T273-2012.pdf

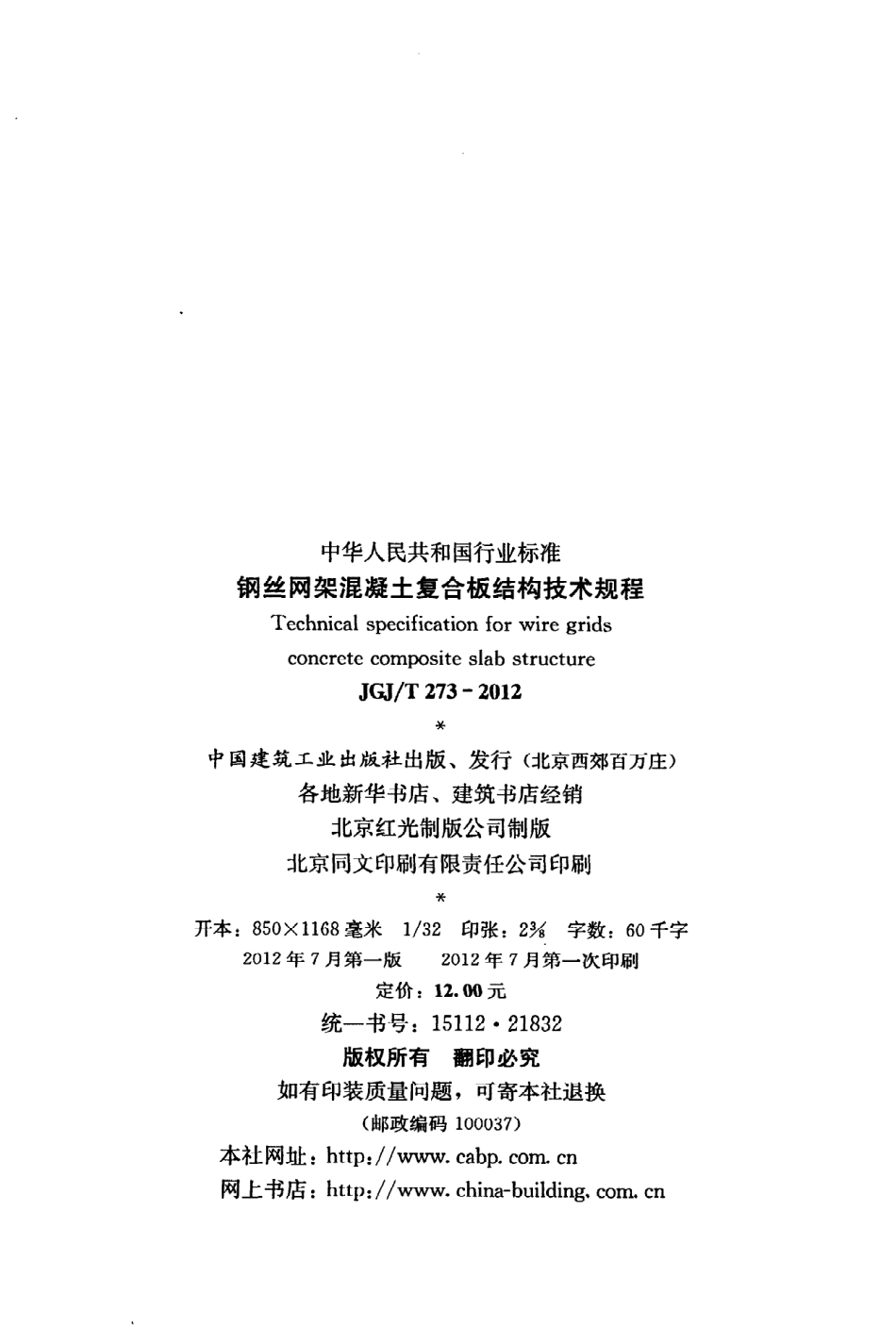

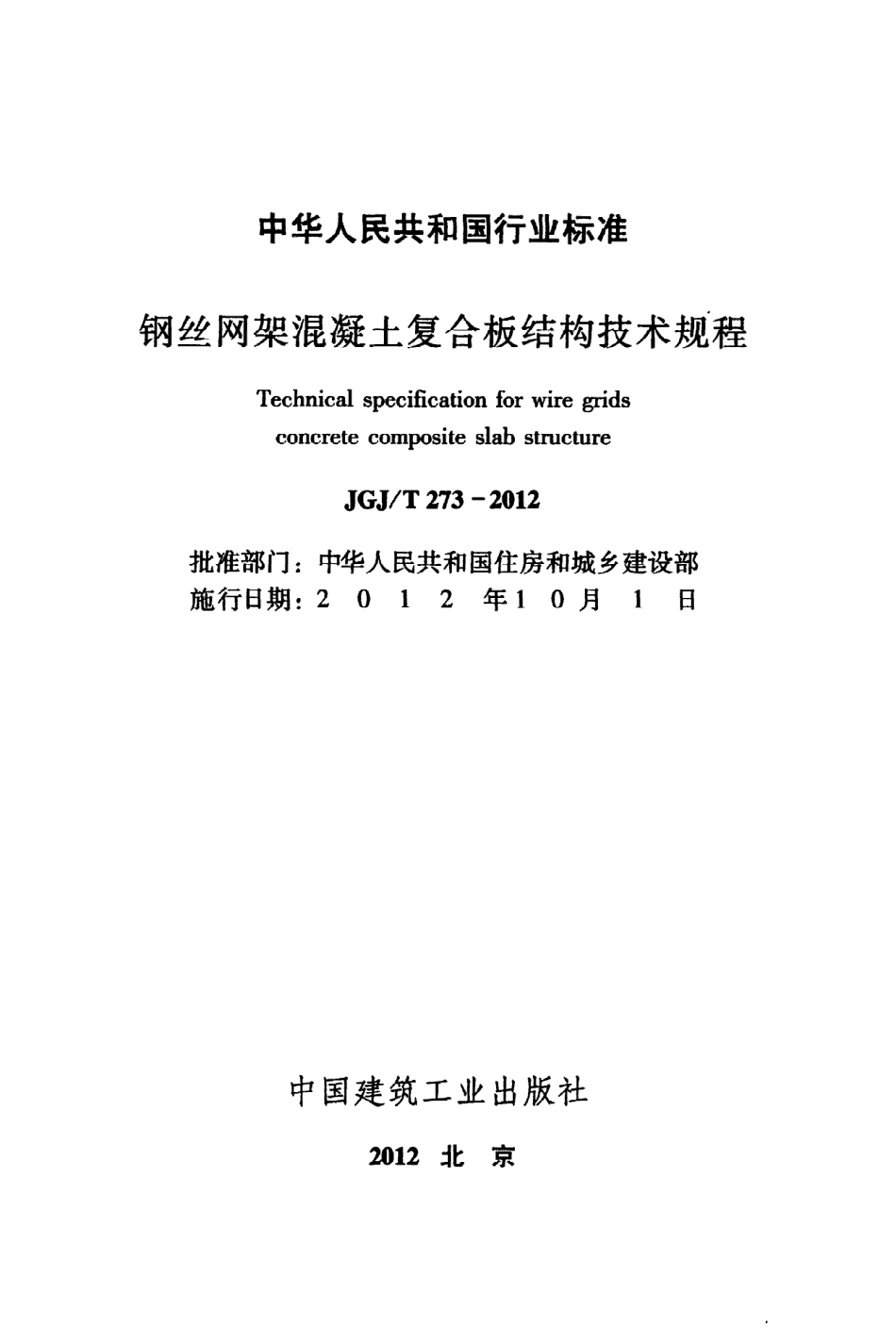

U D C中华人民共和国行业标准巍 霓 巍J G J/T2 7 3一2 0 1 2备案号J1 4 1 1一2 0 1 2钢丝网架混凝土复合板结构技术规程T echnicalspecificationforwiregridsconcretecompositeslabst扭cture2 0 1 2一0 4一0 5发布2 0 1 2一1 0一0 1实施中 华 人民共和 国住 房和城 乡建 设部发 布中华人民共和国行业标准钢丝网架混凝土复合板结构技术规程T echnicalspecificationforwire幼dsC onC retesiteslabstructureJ C J】T2 7 3一2 0 1 2批准部门：中华人民共和国住房和城乡建设部施行日期：201 2年1 0月l日中国建筑工业出版社2 0 1 2北京中华人民共和国行业标准钢丝网架混凝土复合板结构技术规程T echnicalspecificationforwiregridsconcretecompositeslabstructureJ 以 T2 7 3一2 0 1 2中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公司印刷开本：85 0 X ll6 8毫米1/3 2印张：2字数：6 0千字2 0 1 2年7月第一版2 0 1 2年7月第一次印刷定价：1 2.0 0元统一书号：1 5 1 1 2.2 1 83 2版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/?cabpco 饥cn网上书店：http:/?china-building,comcn中华人民共和国住房和城乡建设部公告第1 3 4 9号关于发布行业标准钢丝网架混凝土复合板结构技术规程的公告现批准钢丝网架混凝土复合板结构技术规程为行业标准，编号为J G J/T2 7 3一2 0 1 2，自2 0 1 2年1 0月l日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 2年4月5日前、曰根据住房和城乡建设部关于印发 2 0 1 0年工程建设标准规范制订、修订计划的通知（建标 2 0 1 04 3号文）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制本规程。本规程的主要技术内容是：总则、术语和符号、材料、设计规定、结构计算与截面设计、构造措施、施工、施工质量验收。本规程由住房和城乡建设部负责管理，由华声（天津）国际企业有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送华声（天津）国际企业有限公司（地址：天津市河西区友 谊 北路6 5号 银 丰 大 厦A座80 1、80 6室，邮编：3 0 0 2 0 4）。本 规 程 主 编 单 位：华声（天津）国际企业有限公司天津市建筑设计院本 规 程 参 编 单 位：天津大学建筑工程学院福州市建筑设计院天津永泰红砌集团天津市三房建建筑工程有限公司天厦建筑设计（厦门）有限公司内蒙古筑业工程勘察设计有限公司保定市维民建筑设计有限公司河北加华工程设计有限公司本规程主要起草人员：戴 自强赵仲星刘军郑奎李砚波刘祖玲黄兆纬孟宪福李志国纪蓓陈刚韩德信仲敏李津王建文王森林本规程主要审查人员：徐正忠李晓明杜家林林功丁田志伟李军茹林兴年陈炜王常青王国斌明臻魏屈姜忻 良王存贵黄小坤艾永样程绍革张方目次1总则 12术语和符号 .22.1术语 22.2符号 ，23材料 54设计规定 74.1一般规定 74.2建筑设计与结构布置 84.3抗震等级 ，94.4荷载与地震作用 95结构计算与截面设计 n5.1一般规定 1 15.2截面设计 1 46构造措施 2 16.1一般规定 2 16.2边缘构件 2 16.3墙板、楼板、屋面板 2 36.4连接节点 2 57施工 3 07.1一般规定 3 07.2施工要求 3 28施工质量验收 3 48.1一般规定 3 48.2钢丝 网架板的质量验收 3 58.3钢丝网架板安装质量验收 ，3 768.4预制楼板半成品的质量验收 3 88.5连接节点的质量验收 3 98.6工程验收 4 0附录AC S墙板、屋面板热工指标 ，4 2附录BC S板式结构实体混凝土强度检测方法 4 4本规程用词说明 ”4 5引用标准名录 4 6附：条文说明 4 9C ontents1G eneralP rovisions 12T ermsandsymbols ，22.1T erms”，”，”22.2 5刃nbols ，23M aterial ，54D esignR equirements 74.1G eneralR equirements 74.2A rchitecturalD esignand S tructuralA rrangement 84.3S eismicG rade 94.4L oadand S eismicA ction，”，”.95S tructureC alculationandS ectionD esign 1 15.1G eneralR equirements ，1 15.2S ectionD esign ，1 46structuralD etailingR equirements 2 16.1G eneralR equirements 2 16.2E dgeM ember 2 16.3W allS lab、F 1 0 orS lab、R oofS lab 2 36.4C onneC tion 2 57C onstruction 3 07.1G eneralR equirements 3 07.2C onstructionR equirements 3 28A cceP tanceofQ uality 3 48.1G eneralR equirements ，3 482A cceptanceofQ ualityofW ireG ridsS lab 3 583A cceptanceofQ ualityofW ireG ridsS labI nstallation 3 780 0 0口八0non)庄几9自庄人连占成d户O C沙月任庄上月任庄人8.4A cceptanceof P recastS labS emi一finishedP roduct，8.5A cceptanceofQ ualityof C onnection8.6A cceP tanceofP roject A ppendixAT he T hermalI ndexof theW allS labandR oofS labA ppendixBM ethodof E ntitativeI nspectionforW ire G ridsC oncreteC ompositeS labS tructure .E xplanationofW ordingin T hisS pecificationL istofQ uotedS tandards A ddition:E xplanationof P rovisions 91总则1.0.1为了贯彻执行国家的墙体改革和节能政策，使钢丝网架混凝土复合板结构体系的设计及施工做到安全适用、技术先进、经济合理、确保质量，制定本规程。1.0.2本规程适用于8度及8度以下抗震设防区 以及非抗震设防区的多层民用建筑。1.0.3钢丝网架混凝土复合板结构体系的设计、施工及验收，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1,1钢丝网架板wiregridsslab以镀锌钢丝焊接成符合各种使用功能和结构要求的三维空间网架，中间填充模塑聚苯乙烯泡沫塑料板或岩棉板而形成的板，简称C S板。2.1.2钢丝网架混凝土复合墙板wiregridsC oncretecompos-itewallslab钢丝网架板两侧配置纵向钢筋，喷（抹）混凝土后而形成的复合墙板，简称C S墙板。2.13钢丝网架混凝土复合楼板wiregridsconcretecompos-itefloorslab钢丝网架板下采用预应力混凝土，板上浇筑混凝土叠合层而形成的复合楼板，简称C S楼板。2.1.4钢丝网架混凝土复合屋面板wiregridsC oncreteC om-positeroofslab钢丝网架板上浇筑混凝土，板下喷（抹）抗裂水泥砂浆或细石混凝土而形成的复合屋面板，简称C S屋面板。2.1.5钢丝网架混凝土复合板结构wiregridsC oncretecom-positeslabstructure由C S墙板、C S楼板或现浇楼板、C S屋面板和现浇边缘构件组成的装配整体式空间结构体系，简称C S板式结构。2.2符号2。2。1材料性能E c混凝土弹性模量；E s钢筋弹性模量；fc混凝土轴心抗压强度设计值；几y预应力钢筋的抗拉强度设计值；九钢筋抗拉强度设计值；几钢筋抗压强度设计值；f扒斜插丝的抗压强度设计值；、标C S墙板内纵（横）向钢筋抗拉强度设计值。2.2.2作用和作用效应凡k结构总水平地震作用标准值；味结构等效总重力荷载代表值；八 手一一弯矩设计值；从按荷载效应标准组合计算的弯矩值；N-一一轴向力设计值；N刊预应力钢筋及非预应力钢筋的合力；R结构构件的承载力设计值；S荷载效应组合设计值；V一一剪力设计值。2.2.3几何参数A。板的换算截面面积，不考虑中间保温层；A S、A：、A。分别为单位板宽内上下非预应力钢筋和预应力钢筋的截面面积；A w-C S墙板混凝土水平截面面积；B荷载效应的标准组合作用下并考虑荷载长期作用影响的刚度；B S荷载效应的标准组合作用下受弯构件的短期刚度；乙板截面宽度；ei初始偏心距；e。轴向力对截面重心的偏心距；ea附加偏心距；h0 1、h0 2分别为非预应力钢筋和预应力钢筋的合力点到受2。2。4压区边缘的距离；hw-cs墙板截面高度；Z a纵向钢筋锚固长度；1 0换算截面惯性矩。计算系数a水平地震影响系数；阮承载力抗震调整系数；沪考虑纵向弯曲影响的折减系数；,由钢丝长细比控制的受压稳定系数。3材料3.0.1用于C S板构件预制或现浇（喷、抹）的细石混凝土强度等级不应低于C 2 0，不宜高于C 3 5；预制C S楼板下预应力混凝土强度等级不应低于C 3 0;C S板式结构的边缘构件、楼梯等部分采用普通混凝土，应符合现行国家标准混凝土结构设计规范G B5001 0的有关规定。3.0.2当C S屋面板下采用抗裂水泥砂浆时，其强度等级不应低于M I O。3.0.3C S板式 结 构受 力钢筋及 连接钢筋宜采用H R B 4 0 0、H P B 3 0 0级钢筋，C S楼板预应力钢筋宜采用高强度低松弛钢丝。3.0.4C S板钢丝网及斜插丝应采用冷拔镀锌钢丝，冷拔镀锌钢丝性能要求应符合表3.0.4的规定；钢丝网网格宜为5 0 mm 又5 0 mm，斜插丝的间距不应大于1 0 0 mm，任何情况下钢丝直径不应小于2O O mm。表3.0.4冷拔镀锌钢丝性能要求项目性能要求试验方法抗拉强度（M P a)5 9 0?85 0肠B/T2 2 8.11 80 0弯曲试验（次）2.0 0蕊笋b2.5 0妻6G B/T2 3 82.5 0镇笋b(3.5 0)4镀锌层质量（g/m)2 0G B/T1 83 9注：必为冷拔镀锌钢丝直径。3.0.5C S板芯板采用模塑聚苯乙烯泡沫塑料板时，其性能应符合表3.0.5的规定；C S承重墙板的芯板厚度不宜小于1 0 O mm,C S楼板、屋面板的芯板厚度不宜小于7 0 mm,C S板构件的芯板厚度不宜大于2 0 O mm;C S屋面板、外墙板的芯板厚度尚应符合国家建筑节能设计标准的规定，C S屋面板、墙板的热工指标应按本规程附录A取用。表3.0.5模塑聚苯乙烯泡沫塑料板性能要求项目性能要求试验方法表观密度（kg/m)1 8?2 2G B/T6 3 4 3导热系数 W/(mK）毛0.0 3 9G
