《轻质复合板应用技术规程》CECS258：2009.pdf

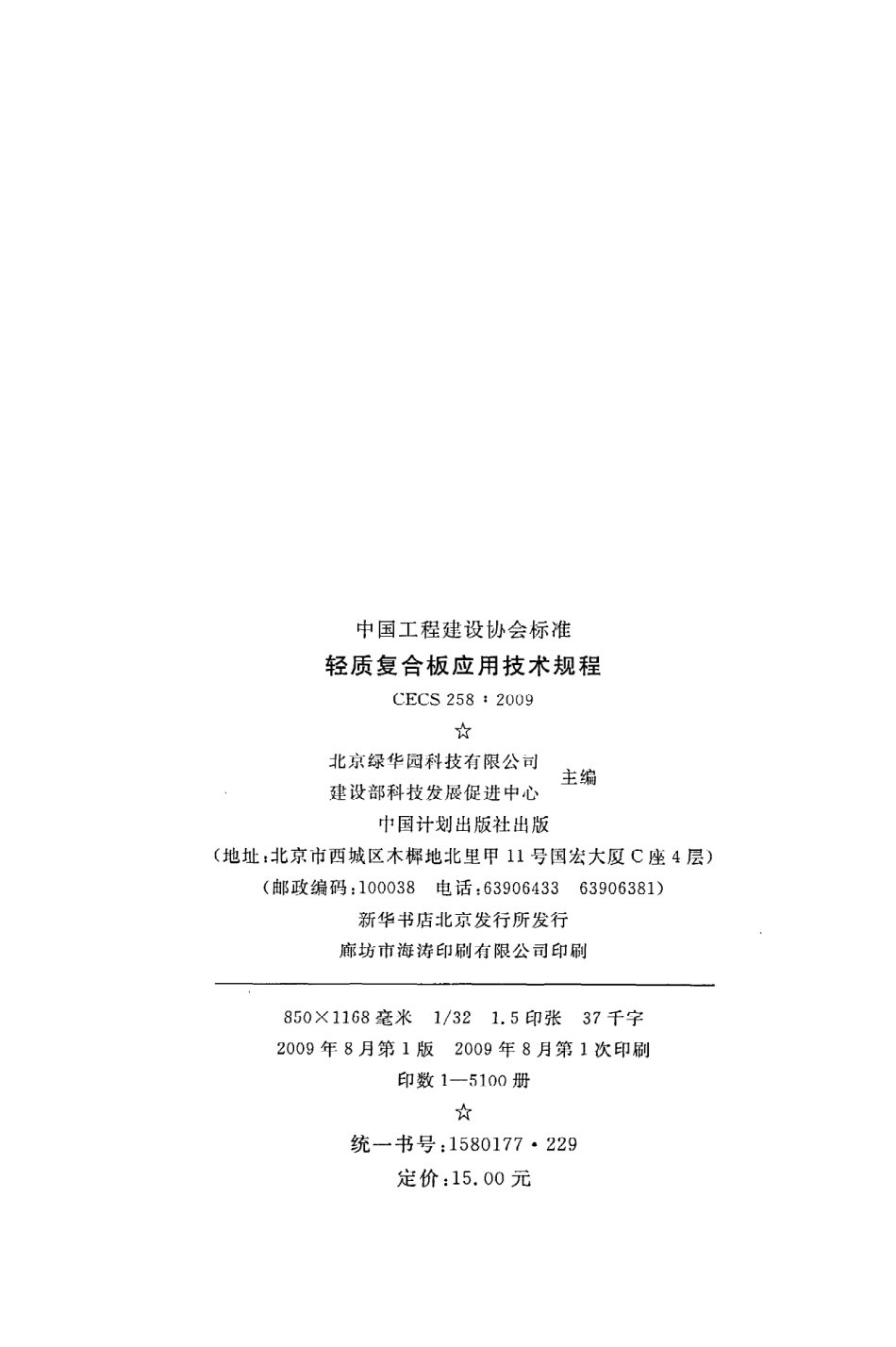

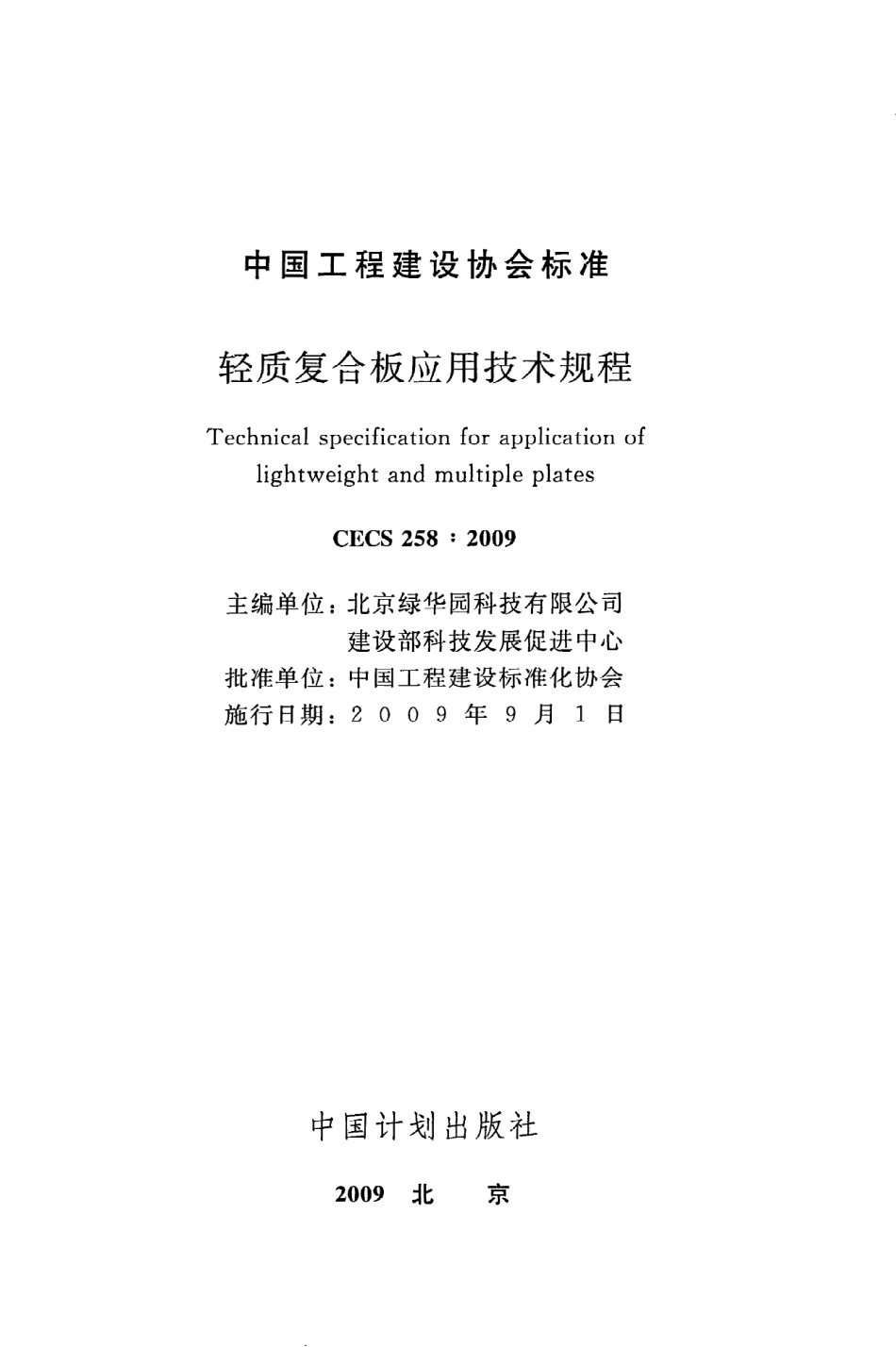

C E C S 2 5 8:2 0 0 9中国工程建设协会标准轻质复合板应用技术规程T echnicalspecificationforapplicationoflightweightandmultipleplates渭户中国计划出版社中国工程 建 设协会标准轻质复合板应用技术规程T echnicalspecificationforapplicationof1ightweightandmultipleplatesC E C S 2 5 8:2 0 0 9主编单位：批 准单位：施行日期：北京绿华园科技有 限公 司建设部科技发展促进中心中国工程建设标准化协会200 9年9月l日中国计划出版社2 0 0 9北京中国工程建设协会标准轻质 复合板应 用技术规程C E C S 2 5 8:2 0 0 9北京绿华 园科技有限公 司建设部科技发展促进 中心中国计划 出版社 出版主编（地址：北京市西城区木裤地北里 甲n号 国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行廊坊市海涛印刷有 限公司印刷85 0又1 1 6 8毫米l/3 21.5印张3 7千字2 0 0 9年8月第1版2 0 0 9年8月第1次印刷印数1一5 1 0 0册统一书号：1 5 80 1 7 72 2 9定价：1 5.0 0元中国工程建 设标准化协会公告第4 0号关于发布轻质复合板应用技术规程的公告根据中国工程建设标准化协会（2 0 0 3）建标协字第4 8号文关于印发 中国工程建设标准化协会2 0 0 3年第二批标准制、修订项 目计划 的通知的要求，由北京绿华 园科技有 限公 司和建设部科技发展促进中心主编，经中国工程建设标准化协会组 织审查，现批准发布，编号为C E C S 2 5 82 0 0 9，自2。9年9月1日起施行。中国工程建设标准化协会二0 0九年六月二四 日前几-两根据工程建设标准化协会（2 0 0 3）建标协字第4 8号关于印发中国工程建设标准化协会2 0 0 3年第二批标准制、修订项 目计划 的通知的要求，在广泛调查研究，认真总结实践经验，参考国内外有关标准，并广泛征求意见 的基础上，制定本规程。本规程 主要从组成房屋 的轻质复合板 的材料要求、物理性能、施工及验收等方面做了相应 的规定。本规程 主要内容包括：总则，术语 和代号，材料，构件，建筑设计，结构设计，现场施工，工程验收。根据国家计委计标1 9 861 6 4 9号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求，将本规程推荐给工程建设的设计、施工、使用单位及工程技术人员使用。本规程由中国工程建设标准化协会 归口管理，由北京绿华园科技有限公 司（北京市海淀区中关村东路1 2 3号都市网景家园B座80 3 A，邮政编码：1 0 0 0 2 9）负责解释。在使用中如发现有需要修改和补充之处，请将意见 和资料径寄解释单位。本规程的某些内容涉及专利。涉及发明专利和实用新型专利的具体技术问题，使用者可直接与北京 绿华园科技有限公 司协商处理。本标准的发布机构不承担识别这些专利 的责任。主 编 单 位：北京绿华园科技有 限公 司建设部科技发展促进 中心参编 单 位：清华大学结构研究所1主要起草 人：喻力主要 审查人：潘立张天勇张庆丰高立新王世友时旭东杨凌聆谢文雨田山明越进魏罗中国工程建设标准化协会2 0 0 9年6月2 4日目1总则 ，（1)2术语和代号 （2)2.1术语 （2)2.2代号 （2)3材料 （3)4构件 （4)4.1台座及模具 ，（4)4,2工艺要求 （4)4.3质量与检验 （5)5建筑设计 ！，（9)5.1一般要求 ，一（9)5.2外墙板 ，（9)5.3内墙板、隔墙板、楼板 ，（1 0)6结构设计 （1 1)6.1设计基本原则 ，（1 1)6.2结构布置 （1 1)6.3构造措施 （1 1)6.4结构抗震设计 ，（1 4)6.5基础设计 ，（1 4)6.6构件规格与选用 （1 5)7现场施工 ，（1 7)7.1一般要求 ，（1 7)7.2安装 ，（1 7)8工程验收 ，（2 1)l本规程用词说明引用标准名录二附：条文说明(2 2)(2 3)(2 5)C ontellts1G eneralP rovisions2T ermsandsymbols ，2.1T erms2.2S ymbols3M aterial .4M embers4.1P edestaland M ould4.2M ethodologyR equirement4.3Q ualityandI nspectionR equirement 5B uildingD esign5.1G eneralR equirement5.2E xterierW allP anel5.3I nteriorW allP anel,P artitionW allP anel,F loorS lab6S tructrualD esign 6.1B asicR ulesofD esign 6.2S rtucturalL ayout6.3C onstructionR equirement6.4S rtucturalS eismicD esign6.5F oundationD esign 6.6M embersS pecificationsand S elcetion7S iteconstruction7.1G eneralR equirement7.2I nstallation8A cceptancofworks3E xplanationofW ordingin T hisS pecificationL istofQ uotedS tandards A ttached:E xplanationof P rovision3(2 2)(2 3)(2 5)1总则1.0.1为推广应用轻质复合板，保证用轻质复合板建造组合房屋时，在设计、施工中做到技术先进、经济合理、安全实用、确保质量、充分发挥轻质复合板的优越性，促进住宅产业化的发展，制定本规程。1.0.2本规程适用 于不超过两层且建筑总高度不超过nm，抗震设 防烈度不超过8度 的轻质复合板组合房屋 的设计、施工及验收。1.0.3轻质复合板组合房屋 由多种规格墙板 按 照特定构造要求拼装焊接而成。1.0.4轻质复合板中的非承重板可用作框架结构房屋的围护构件。1.0.5轻质复合板 的应用，除应 执行本规程 的规定外，尚应符合国家现行有关标准 的规定。2术语和代号2.1术语2.1.1轻质复合板lightweightandmultipleplates由轻骨料混凝土或发泡水泥和钢筋、保温材料等复合而成，满足建筑物墙体的物理、受力性能要求的预制构件。2.1.2轻质复合板组合房屋compositehouseassembledby1ightweightandmultipleplates用轻质复合板采取焊接、现 场 浇筑的方法 现 场拼装而成的房屋。2.2代号W Q B外墙板；N Q B内墙板；W M B屋面板；S J B三角板；C S B窗上板；C X B窗下板；W Q J-L型角柱；W Q T-T型角柱。3材料3.0.1制作复合板的水泥、砂、石子、轻骨料、钢筋的质量和检验，混凝土和砂浆的配置应符合现行国家标准混凝土结构工程施工质量验收规范 G B5 0 2 0 4、轻骨料混凝土结构技术规程J G J 1 2的规定。3.0.2制作复合板所用 的脱模剂，应选 用 隔离效果 良好、不影响墙面装修质量 的材料。3.0.3砂浆、混凝土中使用早强剂、减水剂等外加剂时，应严格按照 国家现行有关标准的规定进行检验，并按需要进行试配。3.0.4轻质复合板应采用轻骨料混凝土制作，混凝土试块必须经过试验，并符合国家现行有关标准的要求。在非承重构件和非上人屋面板中可使用发泡水泥。3.0.5轻质复合板 的物理性能应符合下列要求：1空气 计权隔 声量 应 小 于4 1 dB，热 阻R应 小 于1.85 m2K/W，耐火 时 间不应少 于2.sh;2墙板应有良好的耐久性；3陶粒混凝土复合板的面密度应小于1.3 8kN/mZ，发泡水泥复合板 的面密度应小于0.6 8kN/mZ。4构件4.1台座及模具4.1.1构件制作的永久性台座应保证台面光滑平整。采用热台座时，台座 面应保持一定温度，并使台面温度均匀。4.1.2当成组立模生产轻质复合板时，可采用钢模板。模板应有足够 的刚度，模板面应光滑平 整，模腔内蒸养温度应 均匀，允许偏差应符合表4.3.2的规定。4.1.3钢侧模应有合理拆模工艺，并应具有足够刚度。4.2工艺 要求4.2.1构件生产之前，必须有完整 的操作工艺设计，其中应包括钢筋、保温材料、预埋件、插筋、套环、预留孔洞模具、预埋电气管线等的铺放及 固定方法，并配备必要 的固定件，确保钢筋及埋人配件在构件中的正确位置，且不 得 因浇灌混凝土、振捣、脱模 而 改 变位置。4.2.2涂刷 隔离剂前，台座 面或模板 面必须清理干净，涂刷 隔离剂应均匀，不得漏刷或积存。4.2.3构件混凝土浇灌后，应对板面妥善遮护，避免冷凝水破坏。4.2.4、当设计上无特殊规定时，各类混凝土构件的出模强度应为楼板不低于终凝强度 的7 5%；墙板不低于终凝强度的6 5。起 吊时，应将吊钩对正一次起 吊，防止后滑、颤动。4.2.5制作空心混凝 土构件 时，应符合下列要求：1抽管的端模板应具有 足够刚度；2芯管不得挠曲，抽芯的方向应 平行于芯管中心线；3粗骨料最大直径不应大于芯管与模板间距 的 3/4，应选择4合理 的混凝土 配合比，并宜采用 芯管 内振捣等措施，保证 板 面平整。4.2.6成组立模制作轻质复合板 时，应符合下列要求：1模板组装成型后，应保证模具、预埋件、钢筋网片等位置准确，并有可靠的固定措施，防止 在浇灌、振捣混凝土过程中板芯发生移动；2浇灌混凝土时，必须采取 全组墙板同时分层浇灌和振捣，每次浇灌高度 为3 0 O mm一4 0 0 mm。各层 必须连续浇灌。中间停歇时间不得超过3 0 min;3一组立模浇灌完毕后，应将顶部键槽等部位修整、压光、经检查顶部标高及吊环符合设计要求后，方可蒸汽养护；4普通混凝土养护温度不 宜超过85，采用低碱度硫铝 酸盐水泥时，混凝土养护温度不宜超过7 0 O C，采用蒸汽养护应制定严格 的养护工艺；5振捣并采取措施减少板面气泡，对 于产生较多气泡 的板应在脱模后 刮浆抹平；6相邻模腔内混凝土浇灌水平高差不宜大于2 0 omm;7振捣时间一般为3 0 5一6 0 5，以振捣混凝土表面返浆均匀为宜。4.2.7轻质复合板 出厂前的养护时间不宜少 于7 d。4.2.8轻质复合板组合房屋的电线管、电气盒 宜在构件厂直接预埋。4.3质量与检验4.3.1台座表面、立模的两模面和钢底模应平 整光滑，每米 凹凸相差不应超过lmm。4.3.2模板投人使用前应逐块检查。对 连续周转使用 的模板，应5按每季度或每生产线生产1 0 0 0块板材的模板或同一类型模板件数抽查1 0%，但不得少 于3件，模板允许偏差应符合表4.3.2的规定。表4.3.2模板允许偏差序号项目允许偏差（mm)墙板 的模板楼板 的模板l高（长）度+O一5+O一52宽度+O一5+0一53厚度士 2士 24两对角线之差585预 留孔洞及预埋件、吊钩、预埋管线等中心位移1 01 06长 向弯曲合计1 0 0 0合计1 0 0 04.3.3构件质量检查应符合下列规定：1构件结构性能的检验制度和检验方法，除应符合本规程外，尚应符合现行 国家标准预制混凝土构件质量检验评定标准G B J3 2 1的规定；2保温层的铺设应进行隐蔽工序检验；保温材料铺设情况自检记 录应包括保温块的密度、厚度及实际铺设 间距；3具有保温要求的墙板，应按生产同一类型墙板的批量定期进行热工性能检验，连续生产每六个月一次，单项工程不足六个月按单项工程进行检查，每次抽查三块 板材。检验可采用钻芯样或其他
