《被动式太阳能建筑技术规范》JGJ@T267-2012.pdf

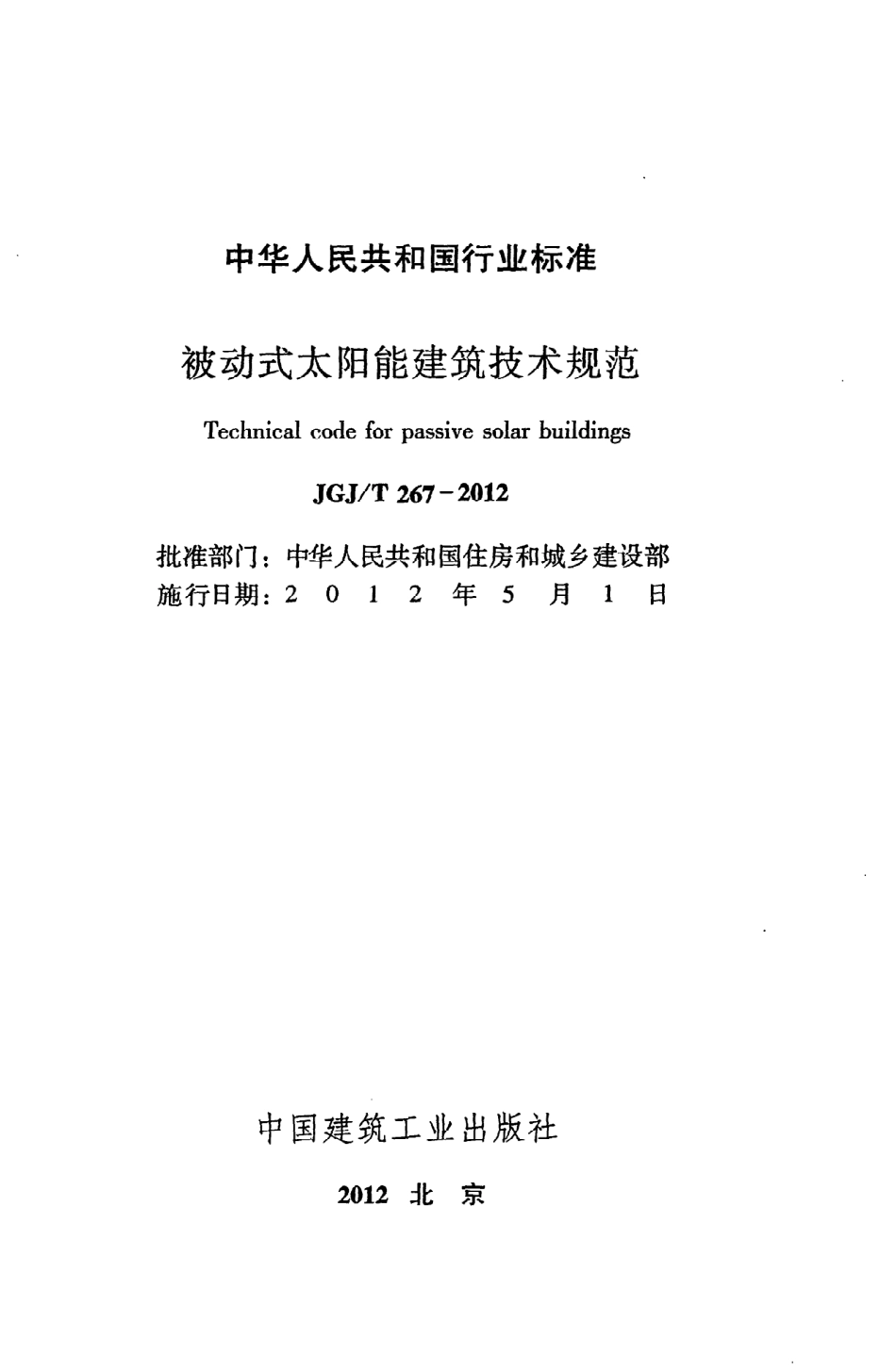

U D C中华人民共和 国行业标准履JPJ G J/T2 6 7一2 0 1 2备案号J1 3 4 5一2 0 1 2被动式太阳能建筑技术规范T echnicalcodeforpassivesolarbuildings2 0 1 2一0 1一0 6发布2 0 1 2一0 5一0 1实施中 华 人民共和国住 房和城 乡建 设部发 布中华人民共和国行业标准被动式太阳能建筑技术规范T echnicalcodeforpassivesolarbuildingsJ G J/T2 6 7一2 0 1 2批准部门：施行日期：中华人民共和国住房和城乡建设部201 2年5月1日中国建筑工业出版社2 0 1 2北京中华人民共和国行业标准被动式太阳能建筑技术规范T echnicalcodeforpassivesolarbuildingsJ G J/T2 6 7一2 0 1 2中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版化学工业 出版社印刷厂印刷开本：85 0 x 1 1 6 8毫米1/3 2印张：2字数：7 2千字2 0 1 2年4月第一版2 0 1 2年4月第一次印刷定价：1 7.0 0元统一书号：1 5 1 1 22 1 7 7 6版权所有翻 印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/wwwC 网上书店：http:/。n中华人民共和国住房和城乡建设部公告第1 2 3 8号关于发布行业标准被动式太阳能建筑技术规范的公告现批准被动式太阳能建筑技术规范为行业标准，编号为J G J/T 2 6 7一2 0 1 2，自2 0 1 2年5月1日起实施。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 2年1月6日、，。勺目 lJ舀根据住房和城乡建设部关于印发 2 0 0 8年工程建设标准规范制订、修订计划（第一批）的通知（建标 2 0 0 81 0 2号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制本规范。本规范的主要技术 内容是：1总则；2术语；3基本规定；4规划与建筑设计；5技术集成设计；6施工与验收；7运行维护及性能评价。本规范由住房和城乡建设部负责管理，由中国建筑设计研究院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国建筑设计研究院国家住宅工程中心（地址：北京市西城区车公庄大街1 9号，邮编：1 0 0 0 4 4）。本 规 范 主 编 单 位：中国建筑设计研究院山东建筑大学本 规 范 参编单 位：中国建筑西南设计研究院国家住宅与居住环境工程技术研究中心中国建筑标准设计研究院甘肃 自然能源研究所大连理工大学天津大学国家太阳能热水器质量监督检验中心（习 匕 京）中国可再生能源学会太阳能建筑专业委员会深圳华森建筑与工程设计咨询顾问有限公司上海中森建筑与工程设计顾 问有 限公司昆明新元阳光科技有限公司本规范主要起草人员：仲继寿张磊王崇杰薛一冰冯雅喜文华陈滨张树君王立雄鞠晓磊刘叶瑞何涛曾雁管振忠高庆龙刘鸣朱佳音杨倩苗徐丹朱培世郝睿敏梁咏华鲁永飞本规范主要审查人员：孙克放薛峰黄汇陈衍庆刘加平杨西伟袁镇曾捷张伯仑目次1总则 ，12术语 23基本规定 44规划与建筑设计 ，74.1一般规定 少 74.2场地与规划 ，74.3形体、空间与围护结构 84.4集热与蓄热 94.5通风降温与遮阳 94.6建筑构造 1 04.7建筑设计评估 ，1 05技术集成设计 1 25.1一般规定 1 25.2采暖 1 25.3通风 1 45.4降温 1 56施工与验收 ，“1 66.1一般规定 1 66.2施工 1 66.3验收 ，1 67运行维护及性能评价 ，1 87.1一般规定 1 87.2运行与管理 1 87.3性能评价 ，1 9附录A全国主要城市平均日照时数 ，2 06附录B全国部分代表性城市采暖期日照保证率 2 2附录C全国主要城市垂直南向面总日射月平均日辐照量 2 4附录D被动式太阳能建筑太阳能贡献率计算方法 2 6附录E被动式太阳能建筑建造与运行成本计算方法 2 8附录F被动式太阳能建筑投资回收年限计算方法 2 9本规范用词说明 3 0引用标准名录 3 1附：条文说明 3 3C ontents1G eneralP rovisions 12T erms 23B asicR equirement ，44P lanningandB uildingD esign 74.1G eneralR equirement 一74.2S iteandP lanning ，.74.3S hape,S paceandE nvelop ，84.4H eatC onectingand T he助alS torage 94.5V entilationC oohngandS hading 94.6B uildingC onstructionD etail ，一1 04,7B uildingD esignE valuation ，1 05T echnologylntegratedD esign ，1 25.1G eneralR equirement 1 25.2P assiveH eating 1 25.3V entilation ，1 45.4P assiveC oohng 1 56C onstruction,I nspectionandA cceptance 1 66.1G eneralR equirement ，1 66.2C onstruction 1 66.3I nspectionandA cceptance 1 67O perationalM aintenanceandP erformanceE valuation1 87.1G eneralR equirement 1 87.2operationand M aintenance 1 87.3P erfo皿anceE valuation 1 9A ppendixAT he M ean S unshineD urationinM ajor8C ities 2 0A ppendixBS unshineG uaranteeF ractioninM ajorC ities 2 2A ppendixCG lobalS olarR adiationM onthlyM eanD ailyI rradiationofV erticalS outhwardS urfaceinM ajorC ities 2 4A ppendixDC alculationM ethodofE nergyS avingF ractionof P assiveS olarB uilding 2 6A ppendixEC alculationM ethodof C onstructionandR unningC ostsof P assiveS olarB uilding2 8A ppendixFP aybackP eriodC alculationM ethodofP assiveS olarB uilding 2 9E xplanationofW ordingin T hisC ode ，3 0L istofQ uotedS tandardS 3 1A ddition:E xplanationof P rovisions 3 391总则1.0.1为在建筑中充分利用太阳能，推广和应用被动式太阳能建筑技术，规范被动式太阳能建筑设计、施工、验收、运行和维护，保证工程质量，制定本规范。1.0.2本规范适用于新建、扩建、改建被动式太阳能建筑的设计、施工、验收、运行和维护。1.0.3被动式太阳能建筑设计，应充分考虑环境因素和建筑的使用特性，满足建筑的功能要求，实现其环境效益、经济效益和社会效益。1.0.4被动式太阳能建筑设计、施工、验收、运行和维护除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1被动式太阳能建筑passivesolarbuilding不借助机械装置，冬季直接利用太阳能进行采暖、夏季采用遮阳散热的房屋。2.0.2直接受益式directgain太阳辐射直接通过玻璃或其他透光材料进人需采暖的房间的采暖方式。2.0.3集热蓄热墙式thermalstoragewall利用建筑南向垂直的集热蓄热墙面吸收穿过玻璃或其他透光材料的太阳辐射热，然后通过传导、辐射及对流的方式将热量送到室内的采暖方式。2.0.4附加阳光间attachedsunspace在建筑的南侧采用玻璃等透光材料建造的能够封闭的空间，空间内的温度会因温室效应而升高。该空间既可以对建筑的房间提供热量，又可以作为一个缓冲区，减少房间的热损失。2.0.5蓄热屋顶thermalstorageroof利用设置在建筑屋面上的集热蓄热材料，白天吸热，晚上通过顶棚向室内放热的屋顶。2.0.6对流环路式convectiveloop在被动式太阳能建筑南墙设置太阳能空气集热蓄热墙或空气集热器，利用在墙体上设置的上下通 风口进行对流循环的采暖方式。2.0.7集热部件thermalstoragecomponent被动式太阳能建筑的直接受益窗、集热蓄热墙或附加阳光间等用来完成被动式太阳能采暖的集热功能设施或构件。2.0,8参照建筑referencebuilding2是与设计的被动式太阳能建筑同种类型、同样面积、符合当地现行节能设计标准热工参数规定的建筑，作为计算节能率和经济性的比较对象。2.0.9辅助热量auxiliaryheat当被动式太阳能建筑的室内温度低于设计计算温度时，由辅助能源系统向房间提供的热量。2.0.1 0太阳能贡献率energysavingfraction太阳能建筑的供热负荷中，太阳能得热所占的百分率。2.0.1 1蓄热体thermalmass能够吸收和储存热量的密实材料。2.0.1 2南向辐射温差 比southradiationtemperaturediffer-enC eratlo南向垂直面的平均辐照度与室内外温差的比值。3基 本 规 定3.0.1被动式太阳能建筑设计应遵循因地制宜的原则，结合所在地 区的气候特征、资源条件、技术水平、经济条件和建筑的使用功能等要素，选择适宜的被动式建筑技术。3.0.2被动式太阳能建筑围护结构的热工与节能设计，应符合现行国家标准 民用建筑热工设计规范G B5017 6和国家现行有关建筑节能设计标准的规定。3.0.3当建筑仅采用被动式太阳能技术时，室内的温度和空气品质应满足人体健康及基本舒适度的要求。3.0.4被动式太阳能采暖气候分区可按表3.0.4划分为四个气候区。被动太阳能采暖气候分区南向辐射温差比1 1 议W/(mZoC）二南向垂直面太阳辐照度I(W/mZ)典型城市最佳气候区A区(S H I a)I T R)8I)1 6 0拉萨，日喀则，稻城，小金，理塘，得荣，昌都，巴塘B区(S H I b)I T R)81 6 0I6 0昆明，大理，西昌，会理，木里，林芝，马尔康，九龙，道孚，德格适宜气候区A区(S Hlla)6蕊I T R8I妻1 2 0西宁，银川，格尔木，哈密，民勤，敦煌，甘孜，松潘，阿坝，若尔盖B区(S Hflb)6镇I T RI)6 0康定，阳泉，昭觉，昭通C区(S Hflc)4镇I T R6I6 0北京，天津，石家庄，太原，呼和浩特，长春，上海，济南，西安，兰州，青岛，郑州，长春，张家口，吐鲁番，安康，伊 宁，民和，大同，锦州，保定，承德，唐山，大连，洛阳，日照，徐州，宝鸡，开封，玉树，齐齐哈尔表3.0.4被动式太阳能采暖气候分 区被动太阳能采暖气候分区南向辐射温差比I T I 之W/（耐）南向垂直面太阳辐照度I(W/mZ)典型城市一般气候区(S H lll)3镇I了 议 4I妻6 0乌鲁木齐，沈阳，吉林，武汉，长沙，南京，杭州，合肥，南昌，延安，商丘，邢台，淄博，泰安，海拉尔，克拉玛依、鹤岗，天水，安阳，通化不宜气候区(S
