《纤维混凝土结构技术规程》CECS38：2004.pdf

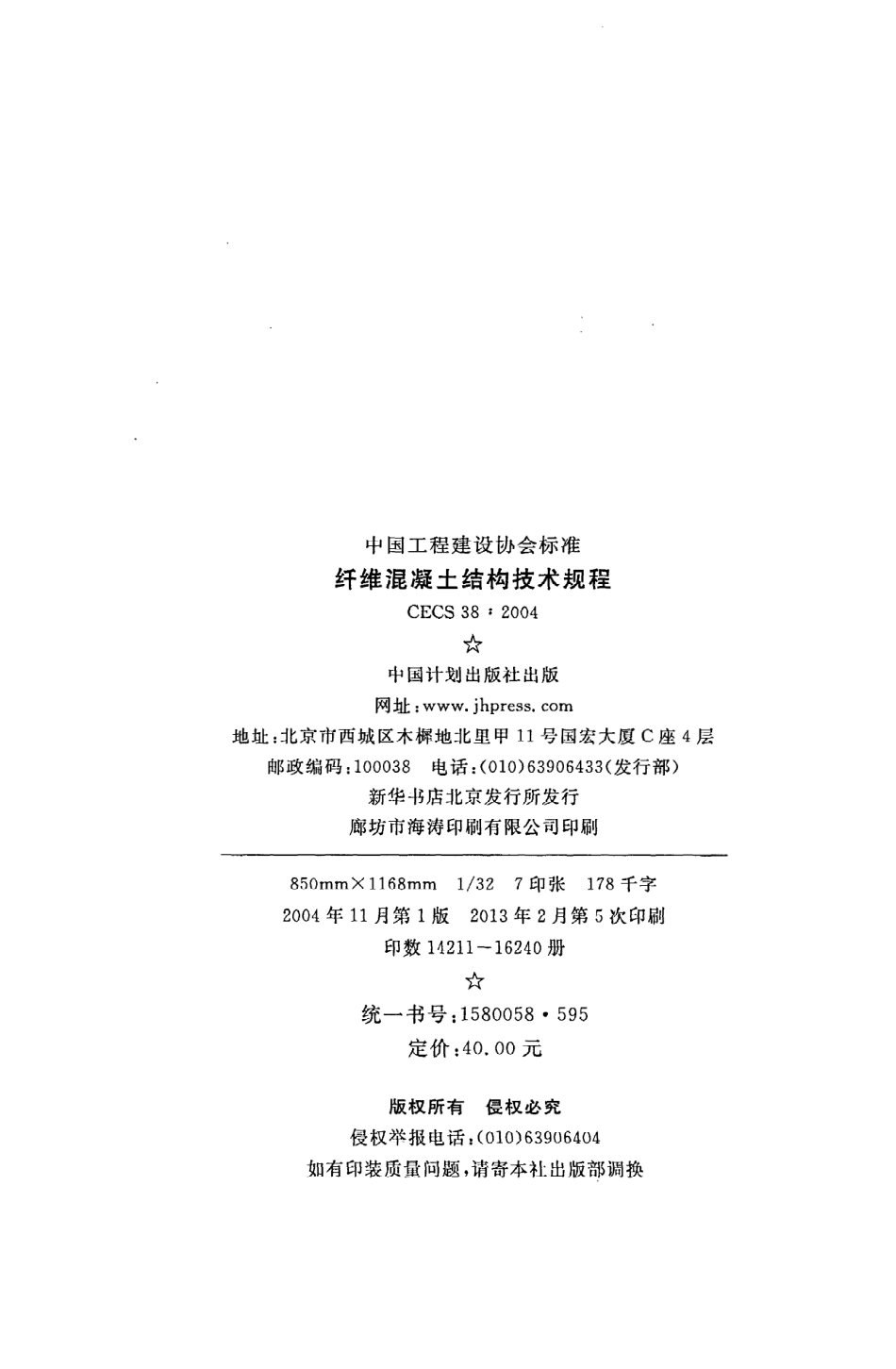

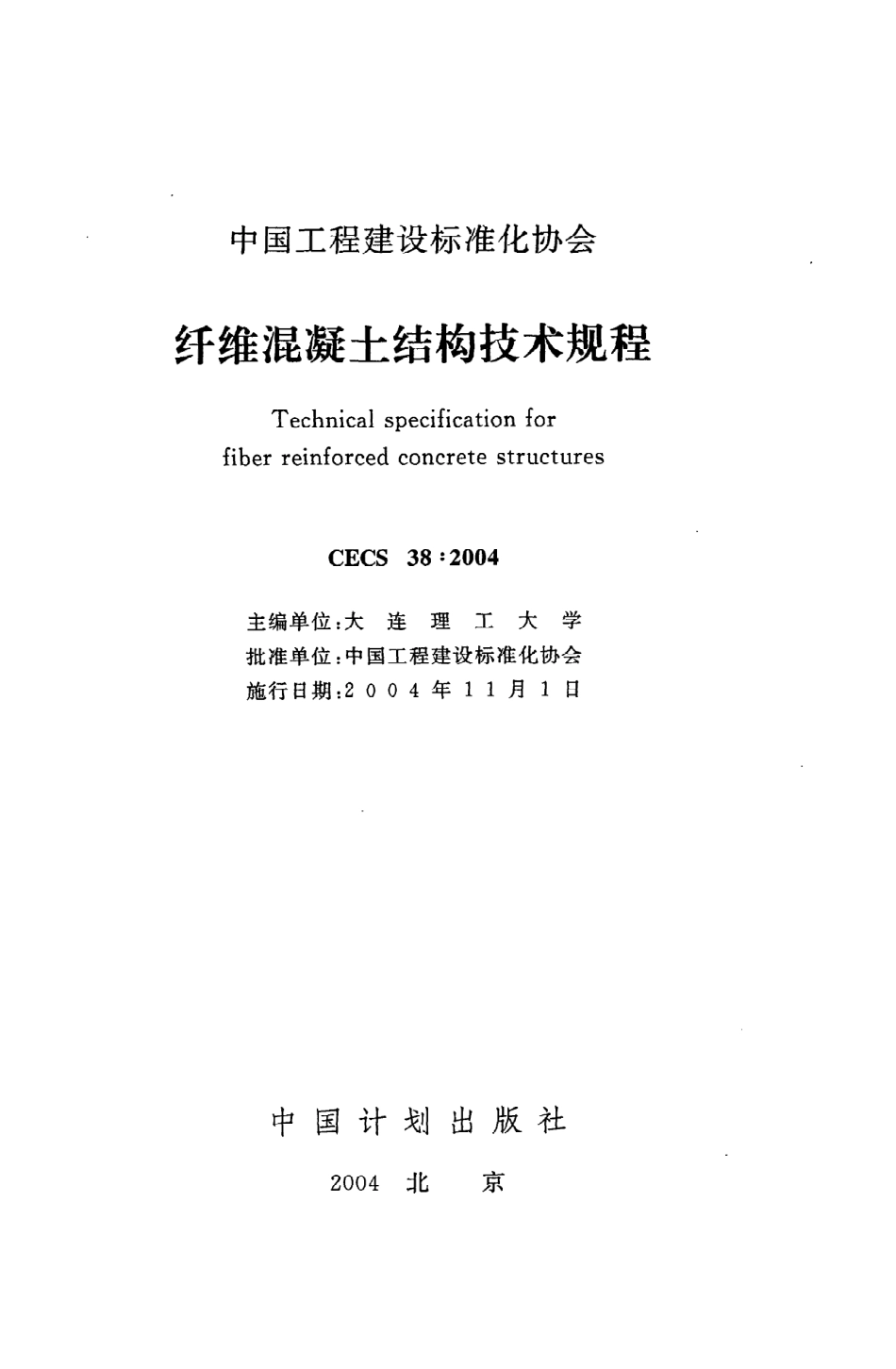

C E C S:2 0 0 483中国工程建设标准化协会标准纤维混凝土结构技术规程T echnicalspecificationforfiderreinforC edC onC retestruC tU res中国计划出版社中国工程建设标准化协会纤维混凝上结构技术规程T echnicalspecificationforfiberreinforcedconcretestructuresC E C S3 8:2 0 0 4主编单位：大连理工大学批准单位：中国工程建设标准化协会施行 日期：2 0 0 4年1 1月l日中国 计划出 版 社2 0 0 4）匕京中国工程建设协会标准纤维混凝 土结构技术规 程C E C S 3 8:2 0 0 4中国计划 出版社 出版网址：www.jhpress.C om地址：北京市西城区木裤地北里 甲n号 国宏大厦C座4层邮政编码：1 0 0 0 3 8电话：(0 1 0)6 3 9 0 6 4 3 3（发行部）新华书店北京发行所发行廊坊市海涛印刷有 限公司印刷85 O mm 火 1 1 6 8mml/3 2 7印张1 7 8千字2 0 0 4年1 1月第1版2 0 1 3年2月第5次印刷印数1 4 2 1 1一1 6 2 4 0册统一书号：1 5 80 0 5 8,5 9 5定价：4 0.0 0元版权所有侵权必究侵权举报 电话：(0 1 0)6 3 9 0 6 4 0 4如有印装质量 问题，请寄本社 出版部调换毛 沼山J-月 lJ青根据中国工程建设标准化协会2 0 0 0 建标协字第1 5号和第2 8号文 的 要求，经 对 原钢纤维混凝土结构设计与施工规程C E C S3 8:9 2进行全 面修订，制定本规程。本次修订的主要内容有：1增补了有关合成 纤 维混凝 土设计与施工的内容；2对钢纤 维 品种，淘汰了低强 圆直型纤维、碳钢熔抽型纤维，新增了高强钢丝切断型、铣削型、剪切异 型和低合金钢熔抽型纤维；3混凝土的强度等级由原规程 的C F 2 0一C F 4 0扩大到C F 8o，并考虑了钢纤维对中、低强度和高强度混凝土增强作用的不 同，分别给出 了有关材料性能和结构设计的影响系数；4在隧洞支护与衬砌、工业建筑地 面设计中，引人 了考虑钢纤维混凝土韧性的设计概念，并对设计方法作了较大修改；5增补 了钢纤维增强屋面板、承台、牛腿、深梁、码头铺面、桥梁结构、水工结构、层布式复合路面等新领域中，钢纤维混凝土结构设计和施工的内容；6增补了纤维砂浆、混凝土收缩裂缝试验 和评定方法。根据国家计委1 9 861 6 4 9号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作 的通知的要求，现批准协会标准纤维混凝土结构技术规 程，编号为C E C S 3 82 0 0 4，推荐给工程设计、施工、使用单位采用。自本 规 程施 行 之日起，原规程C E C S 3 89 2废止。本规程由中国工程建设标准化协会 混凝土结构专业 委 员会C E C S/T C S归口管理，由大连 理工大学 土木工程系（大连甘井子区凌工路2号，邮编：1 1 6 0 2 3）负责解释。在使用中如发现需要修改和补充之处，请将意见和资料径寄解释单位。主 编 单 位：大连理工大学参 编 单 位：主要起草人：哈尔滨工业大学铁道部科学研究院中铁西南科学研究院空军工程设计研究局武汉理工大学东南大学长江水利科学研究院浙江省水利河口研究院华北水利水电学院郑州大学北京市市政工程设计研究总院重庆交通学院西南交通大学北京工业大学上海贝卡尔特二钢有限公司上海哈瑞克斯金属制品有限公司嘉兴市七 星钢纤维有限公 司深圳海川工程科技有限公司武汉东洲纤 维科技有限公司江西工程纤维科学技术研究所黄承速赵国藩赵景海王建宇孙伟徐蕴贤王璋水蒙云杨松玲卢 良浩赵顺波高丹盈李志业张运 淑叶坚医贬 阅幸保侠彭书成朱海 堂秦鸿根谷倩张宏战杨萌范佳彭少 民罗保恒邓宗才何唯平王荣国陈应波中国工程建设标准化协会2 0 0 4年7月3 0日目次1总则 ，（1)2术语 和符号 ，（2)2.1主要术语 （2)2.2主要符号 （4)3材料 （8)3.1钢纤维 （8)3.2合成纤维 一（8)3.3钢纤维混凝土 ，（9)3.4合成纤维混凝土，（1 2)3.5钢筋 （1 2)4基本设计规定 ，（1 3)5钢纤维混凝土结构构件承载能力极限状态计算 （1 5)5.1无筋钢纤维混凝土结构构件承载力计算 1 5)5.2正截面承载力计算 （1 7)5.3斜截面受剪承载力计算 ，一（2 3)5.4受冲切承载力计算 ，（2 5)5.5局部受压承载力计算 ，一（2 6)6钢纤维混凝土结构构件正常使用极限状态验算 （2 7)6.1裂缝控制验算 （2 7)6.2受弯构件挠度验算 ，-（2 9)7钢纤维混凝土结构构件构造规定，（3 1)8钢纤维增强 和局部增强混凝土结构构件 （3 3)8.1薄型屋面板 一（3 3)8.2局部增强预制桩 （3 4)18.3叠合式受弯构件 （3 4)8.4抗震框架节点 （3 7)8.5桩基承台 （3 9)8.6预应力混凝土铁路轨枕 （4 2)8.7牛腿 ，（4 4)8.8钢纤维部分增强钢筋混凝土深梁 （4 5)9钢纤维混凝土公路路面、机场道面、港区道路和堆场铺面一（4 7)9.1钢纤维混凝土公路路面 （4 7)9.2层布式钢纤维混凝土复合路面 （5 0)9.3钢纤维混凝土机场道面 （5 3)9.4钢纤维混凝土港区道路和堆场铺面 （5 5)1 0钢纤维混凝土工业建筑地 面 （5 8)1 0.1一般规定 （5 8)1 0.2设计参数 （5 8)1 0.3板厚设计 ，（5 9)1 0.4钢纤维混凝土地面板尺寸和构造设计 ，（6 1)1 0.5施工及质量检验 ，一（6 2)1 1钢纤维混凝土刚性防水工程 （6 5)1 1,1一般规定 .”.(6 5)n,2原材料和配合比 （6 5)1 1.3屋面刚性防水 （6 6)n.4地下室和水池刚性防水 、（6 6)1 2钢纤维增强公路、城市桥梁结构和桥面 （6 8)1 2.1钢纤维混凝土桥梁结构设计一般规定 （6 8)1 2.2无筋钢纤维混凝土拱桥设计 （6 8)1 2.3钢纤维混凝土桥梁结构设计原则和构造规定 （6 9)1 2.4钢纤维混凝 土桥梁结构设计计算 （7 1)1 2.5钢纤维增强公路和城市桥梁桥面 （7 3)1 3钢纤维增强水工混凝土结构 （7 5)21 3.1一般规定，.，（7 5)1 3.2高应力区局部增强 ，一（7 5)1 3.3抗冲磨、防空蚀 区增强 ，”，（7 6)1 4钢纤维混凝土施工及检验 .（7 8)1 4.1一般规定 ，（7 8)1 4.2原材料 （7 8)1 4.3配合比设计 ，（7 9)1 4.4搅拌 （81)1 4.5运输、浇筑和养护，（82)1 4.6质量检验 ，（84)1 5钢纤维喷射混凝土，（85)1 5,1一般规定 ，（85)1 5.2隧道、地下工程支护和衬砌结构设计 ，（85)1 5.3原材料和配合比要求 一（86)1 5.4喷射施工 （88)1 5.5质量控制 （88)1 5.6修补和加固工程 ，（9 0)1 5.7水工建筑物防裂防渗面层 （9 2)1 6合成纤维混凝土 （9 4)1 6.1一般规定 ，（9 4)1 6.2配制 ，（9 4)1 6.3性能要求 ，（9 5)1 6.4施工及检验 、，（9 5)附录A混凝土用钢纤维的技术要求 （9 6)附录B钢纤维混凝土工业建筑地 面设计计算 （9 9)附录C钢筋钢丝 网钢纤维混凝 土名义抗拉强度 （1 0 4)附录D纤维混凝土和砂浆收缩裂缝试 验方法 （1 0 5)本规程用词说明、，（1 0 9)附：条文说明 ，（1 1 1)31总则1.0.1为了在纤维混凝土结构的设计和施工中贯彻执行国家的技术经济政策，做到安全适 用、技术先进、经济合理、确保质量，制定本规程。1.0.2本规程适用于钢纤维混凝土结构和合成纤维混凝土结构的设计和施工。本规程不适用于采用轻质混凝土和耐热混凝土等制作的特种纤维混凝土结构的设计和施工。1.0.3钢纤维混凝土适用 于对抗拉、抗剪、弯拉强度 和抗裂、抗冲击、抗疲劳、抗震、抗爆等性能要求较高的工程或其局部部位。合成纤维混凝土适用于非结构性裂缝控制，以及对弯曲韧性和抗冲击性能有一定要求的工程或其局部部位。1.0.4本规程仅对 纤维混凝土结构设计和施工中不同于普通混凝土结构设计和施工的专门要求做出规定。当按本规程进行纤维混凝土结构的设计和施工时，尚应 按所 属结构工程类别分别符合现行有关国家标准和行业标准 的规定。2术语和符号2.1主 要 术 语2.1.1纤维混凝土fiberreinforcedconcrete在水泥基混凝土中掺人乱向均匀分布的短纤维形成的复合材料。包括钢纤维混凝土、合成纤维混凝土等。2.1.2钢纤维S teelfiber用钢材制作的短纤维。2,i,3异形钢纤维special一shapedsteelfiber变截面或非直形 的钢纤 维。2.1.4合成纤维syntheticfiber用有机合成材料制作的短纤维。常用的有聚丙烯睛纤维、聚丙烯纤 维、尼龙纤维等。在本规程中，合成纤 维系指直径为1 0一1 0。拜m的细纤维。2.1.5等效直径equivalentdiameter当纤 维截面为非圆形时，按截面积相等原则换算的 圆形截面的直径。2.1.6纤维长径 比aspectretioof fiber纤维的长度与直径或等效直径的 比值。2.1.7纤维体积率fractionof fiberbyvolume纤 维占纤维混凝土 的体积百分数。2.1.8韧性toughness纤维混凝土保持一定抗力的塑性变形能力。常采用与力（或应力）一变形（或应变）曲线下 面积有关的参数进行度量。2.1.9纤维混凝土结构fiberreinforcedconcretestructures以纤维混凝土为主制作的结构。包括无筋纤维混凝土结构、9.钢筋纤维混凝土结构和预应力纤维混凝土结构。2.1.1 0无筋纤维混凝土结构fiberreinforcedconcreteS tructures初 tholltsteelreinforcement不配受力钢筋，或配筋少 于构造要求最小配筋率的纤维混凝土结构。2.1.n钢筋纤 维混凝土结构fiberreinforcedconcreteS tructures诚 th steelreinforcerne爪配有受力钢筋的纤维混凝土结构。2.1.1 2预应力纤维混凝土结构prestressedfiberreinforcedC oflC reteS trllC tU reS配有预应力钢筋，通过 张拉或其他方法建立 了预应力的纤维混凝土结构。2.1.1 3预应力钢纤维混凝土轨枕prestressedconcretesleeperreinforcedwithsteelfibers采用钢纤维增强的预应力混凝土轨枕。2.1.1 4钢纤维局部增强 预制桩precastconcretepilelocallyreinforcedwithsteelfibers桩顶 和桩尖采用钢纤维混凝土制作的钢筋混凝 土预制桩。2.1.1 5钢 纤 维 混 凝 土 叠合式受弯构件compositeflexuralmemberof steelfiberreinforcedconcrete预制构件采用钢筋钢纤维混凝土，叠合层采用钢筋钢纤维混凝土或钢筋混凝土制作的叠合式受弯构件。2.1.1 6钢纤维部分增强钢筋混凝土构件reinforcedconcreteelementpartiallys李rengthenedwithsteelfibers在构件受拉区或剪拉区为钢纤 维混凝土、而其他区域为混凝土 的钢筋混凝土构件。2.1.1 7层布式钢纤维混凝 土复合路面compositepavementofcement concretewithsteelfiberreinforcedconcretelayersinthetopand botto:m3截面顶层 和底层为钢纤维混凝土而
