《电气装置安装工程电力变流设备施工及验收规范》GB50255-96.pdf

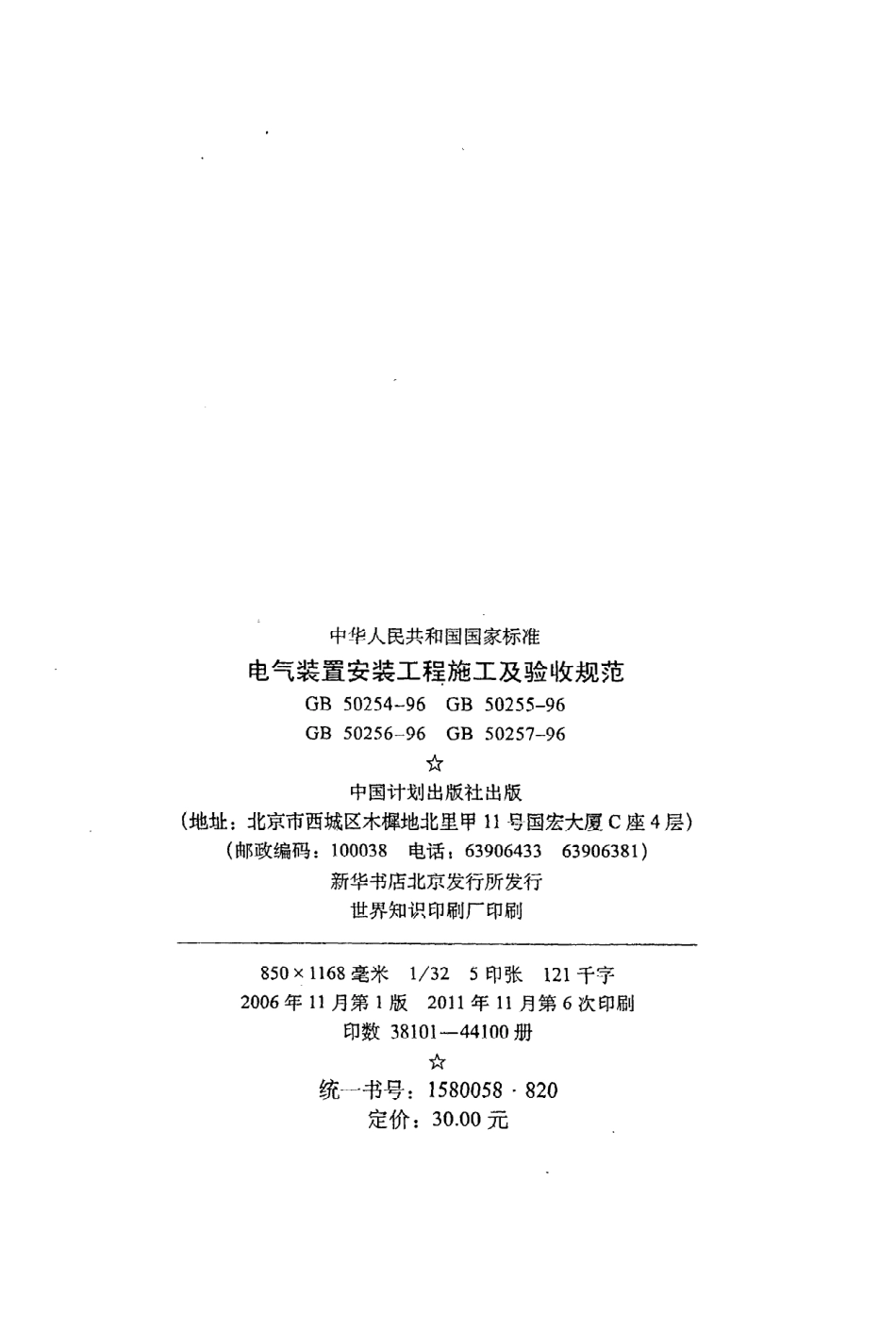

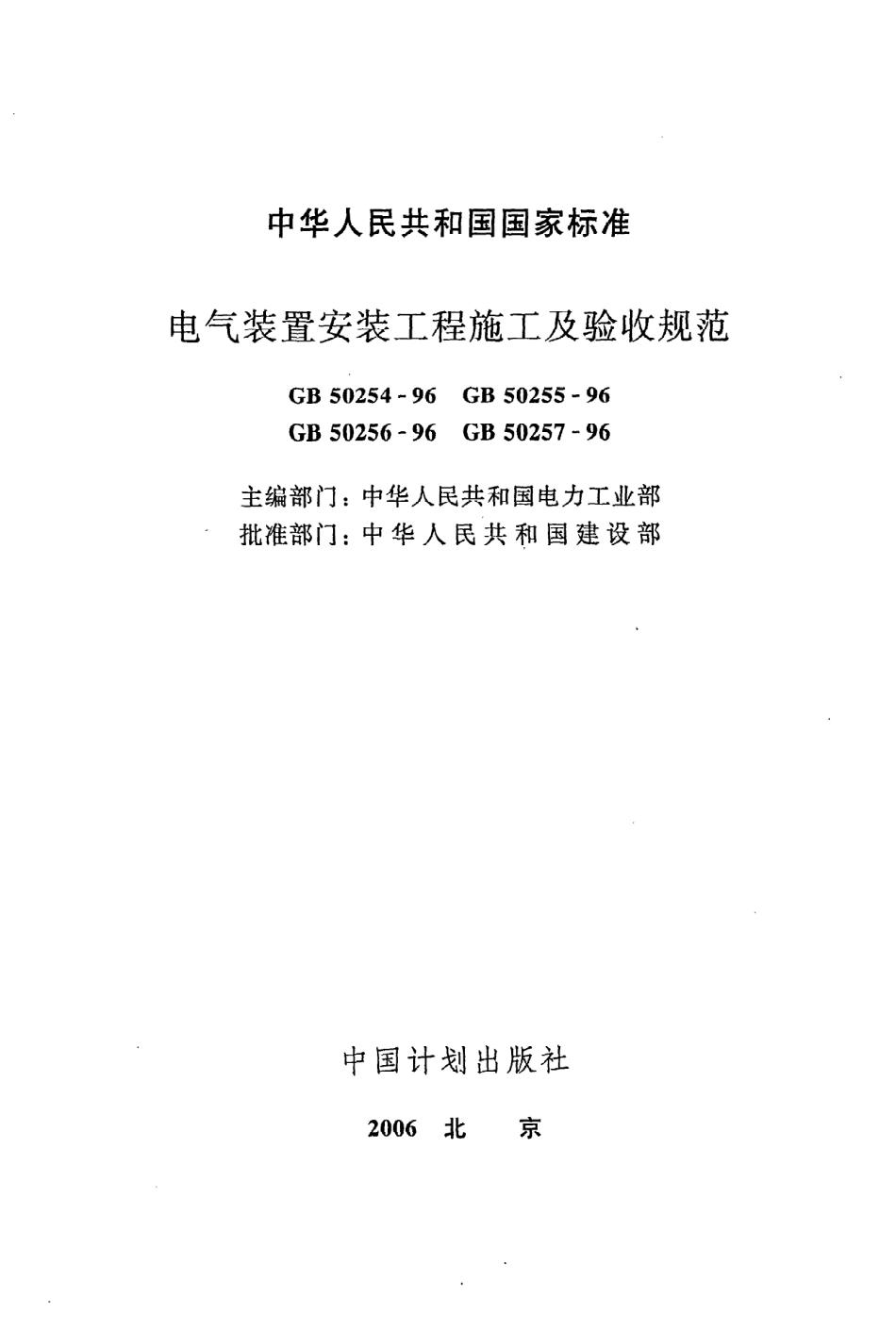

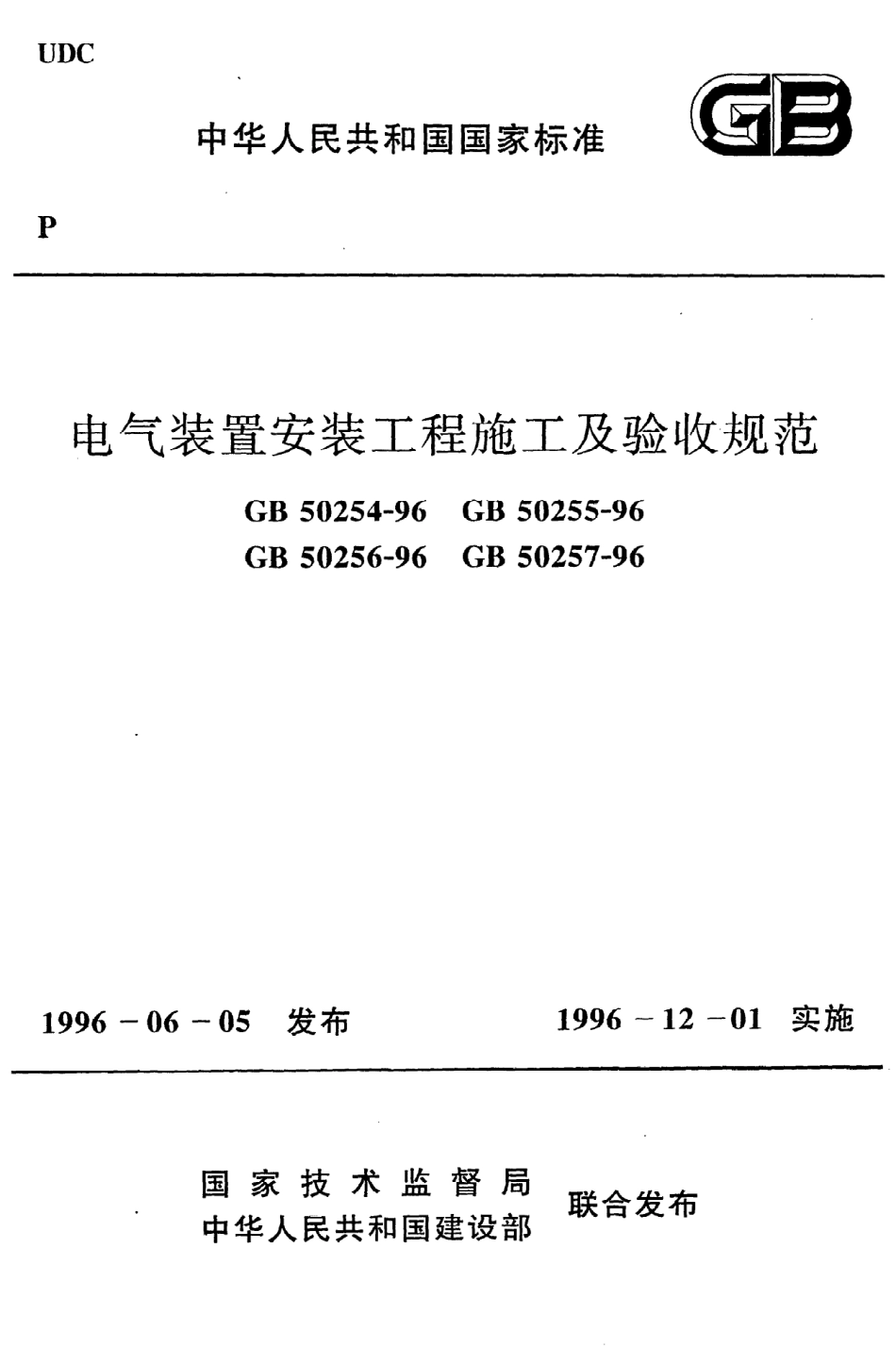

U D C中华人民共和 国 国家标准电气装置安装工程施工及验收规范G B5025 4一9 6G B50 2 5 6一9 6G B502 5 5一9 6G B50 2 5 7一9 61 9 9 6一0 6一0 5发布1 9 9 6一1 2一0 1实施国 家 技 术 监 督 局中华人 民共和国建设部联合发布月哥。月目中华人民共和 国国家标准电气装置安装工程施工及验收规范G B5 0 2 5 4一9 6G B50 2 5 6一9 6G B 5 0 2 5 5一9 6G B50 2 5 7一9 6主编部门：中华人 民共和 国电力工业部批准部门：中华人 民共和国建 设 部中国计划出版社2 0 0 6北京中华人民共和国国家标准电气装置安装工程施工及验收规范G B50 2 5 4一9 6G B5 0 2 5 5一9 6G B5 0 2 5 6一9 6G B5 0 2 5 7一9 6中国计划出版社出版（地址：北京市西城区木裤地北里甲n号国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识印刷厂印刷85 011 6 8毫米1/3 2 5印张1 2 1千字2 0 0 6年1 1月第l版2 0 1 1年1 1月第6次印刷印数3 81 0 1一4 4 1 0 0册统一书号：1 5 80 0 5 882 0定价：3 0.0 0元目次电气装置安装工程低压电器施工及验收规范（G B5 0 2 5 4一9 6)1总则 （4)2一般规定 ，（6)3低压断路器 ”(9)4低压隔离开关、刀开关、转换开关及熔断器组合电器（1 2)5住宅电器、漏电保护器及消防电气设备 （1 3)6低压接触器及电动机起动器 （1 4)7控制器、继电器及行程开关 （1 6)8电阻器及变阻器 (1 8)9电磁铁 （2 0)1 0熔 断 器 ，（2 1)n工程交接验收 （2 2)附加说明 （2 3)电气装置安装工程低压电器施工及验收规范（G B5 0 2 5 4一9 6）条文说明1总则 一（2 8)2一般规定 ，（3 0)3低压断路器 ”,(3 2)4低压隔离开关、刀开关、转换开关及熔断器组合电器 一（3 4)5住宅电器、漏电保护器及消防电气设备 （3 5)16低压接触器及电动机起动器 ，（3 7)7控制器、继电器及行程开关，（3 9)8电阻器及变阻器，（4 1)9电 磁 铁 ，（4 3)1 0熔 断 器 ，（4 4)n工程交接验收 ，（4 5)电气装置安装工程电力变流设备施工及验收规范（G B5 0 2 5 5一9 6)1总则 ，（5 0)2电力变流设备的冷却系统 ，（5 2)3电力变流设备的安装 ，（5 4)4电力变流设备的试验，（5 7)4.1一般规定 ，（5 7)4.2变流装置的试验 ，（5 7)5电力变流设备的工程交接验收 （6 3)附加说明 ，（6 4)电气装置安装工程电力变流设备施工及验收规范（G B5 0 2 5 5一9 6）条文说明1总则 （6 8)2电力变流设备的冷 却 系统 （7 0)3电力变流设备的安装 （7 1)4电力变流设备的试验 ，（7 3)4.1一般规定 一（7 3)4.2变流装置的试验 ，.-，（7 3)5电力变流设备的工程交接验收 （7 6)电气装置安装工程起重机电气装置施工及验收规范（G B5 0 2 5 6一9 6)1总则 ，2滑接线和滑接器 3配线 ，4电气设备及保护装置 5工程交接验收 ，附加说明电气装置安装工程起重机电气装置施工及验收规范（G B5 0 2 5 6一9 6）条文说明1总则 ，2滑接线和滑接器 ，3配线4电气设备及保护装置5工程交接验收 ，电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（G B5 0 2 5 7一)1总则2防爆电气设备的安装2.1一般规定2.2隔爆型 电气设备的安装2.3增安型和无火花型 电气设备的安装 2.4正压型 电气设备的安装 2.5充油型 电气设备的安装 ，2.6本质安全型 电气设备的安装(80)(82)(87)(88)(9 0)(9 2)(9 6)(9 8)(1 0 0)(1 0 1)(1 0 2)(1 0 6)(1 0 9)(1 0 9)(1 1 0)(11 2)(11 2)(11 3)(11 4)32.7粉尘防爆 电气设备的安装3爆炸危险环境的电气线路3.1一般规定3.2爆炸危险环境内的电缆线路3.3爆炸危险环境内的钢管配线3.4本质安全型电气设备及其关联电气设备的线路 二 4火灾危险环境的电气装置4.1电气设备的安装 .4.2电气线路5接地5.1保护接地5.2防静电接地6工程交接验收附录A防爆电气设备裸露带电部分之间及与金属外壳之间的电气间隙和爬电距离 ，附加说明 ”.电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（G B5 0 2 5 7一）条文说明1总则2防爆电气设备的安装2.1一般规定2.2隔爆型 电气设备的安装2.3增安型和无火花型 电气设备的安装 ，”2.4正压型 电气设备的安装2.5充油型 电气设备的安装2.6本质安全型 电气设备的安装2.7粉尘防爆 电气设备的安装4(1 1 5)(1 1 7)(1 1 7)(11 8)(1 2 0)(1 2 1)(1 2 3)(1 2 3)(1 2 3)(1 2 5)(1 2 5)(1 2 6)(1 2 8)(1 3 0)(1 3 2)(1 3 6)(1 3 8)(1 3 8)(1 4 0)(1 4 0)(1 4 1)(1 4 2)(1 4 2)(1 4 3)3爆 炸危险环境的电气线路 ，（1 4 4)3.1一般规定，（1 4 4)3.2爆炸危险环境 内的电缆线路 ，（1 4 5)3.3爆炸危险环境内的钢管配线 ，（1 4 6)3.4本质安全型电气设备及其关联电气设备的线路 （1 4 7)4火灾危险环境的电气装置 （1 4 9)4.1电气设备的安装 （1 4 9)4.2电气线路 （1 4 9)5接地 （1 5 0)5.1保护接地 （1 5 0)5.2防静电接地 ，一（1 5 0)6工程交接验收 ，（1 5 1)规范用词说明(1 5 2)中华人民共和国国家标准电气装置安装工程低压 电器施工及验收规范C ode for constructionandacceptanceofcow一voltageapparatuselectricequipmentinstallationengineeringG B5 0 2 5 4一9 6主编部 门：中华人 民共和 国电力工业部批准部门：中华人 民 共 和 国建设部施行 日期：199 6年1 2月1日关于发布电气装置安装工程低压电器施工及验收规范等四项国家标准的通知建标1 9 9 63 3 7号根据国家计委计综1 9 862 6 3 0号文和建设部（9 1）建标技字第6号文的要求，由电力工业部会同有关部门共同修订的电气装置安装工程低压电器施工及验收规范等四项标准，已经有关部门会审。现批准电气装置安装工程低压电器施工及验收规范 G B5 0 2 5 4一9 6、电气装置安装工程电力变流设备施工及验收规范G B50 2 5 5一9 6、电气装置安装工程起重机电气装置 施工及验收规范 G B50 2 5 6一9 6和电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范 G B5 0 2 5 7一9 6为强制性国家标准，自一九九六年十二月一日起施行。原电气装置安装工程施工及验收规范G B J2 3 2一82中第七篇“低压电器篇”、第六篇“硅整流装置篇”、第八篇“起重机电气装置篇”、第十六篇“爆炸和火灾危险场所电气装置篇”同时废止。本规范由电力工业部负责管理，具体解释等工作由电力部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部一九九六年六月五日1总则1.0.1为保证低压电器的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，制订本规范。1.0.2本规范适用于交流5 0 H z额定电压1 2 0 0 V及 以下、直流额定电压为1 5 0 0 V及 以下且在正常条件下安装和调整试验的通用低压电器。不适用于无需固定安装的家用电器、电力系统保护电器、电工仪器仪表、变送器、电子计算机系统及成套盘、柜、箱上电器的安装和验收。1.0,3低压电器的安装，应按已批准的设计进行施工。1.0.4低压电器的运输、保管，应符合现行国家有关标准的规定；当产品有特殊要求时，应符合产品技术文件的要求。1.0.5低压电器设备和器材在安装前的保管期限，应为一年及 以下；当超期保管时，应符合设备和器材保管的专门规定。1.0.6采用的设备和器材，均应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。1.0.7设备和器材到达 现场后，应及时做下列验收检查：1.0.7.1包装和密封应良好。1.0.7.2技术文件应齐全，并有装箱清单。1.0.7.3按装箱清单检查清点，规 格、型号，应符合设计要求；附件、备件应齐全。1.0.7,4按本规范要求做外观检查。1.0.8施工中的安全技术措施，应符合国家现行有关安全技术标准及产品技术文件的规定。1.0.9与低压电器安装有关的建筑工程的施 工，应符合下列要求：41.0.9.1与低压电器安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。当设备或设计有特殊要求时，尚应符合其要求。1.0.9.2低压电器安装前，建筑工程应具备下列条件：(1）屋顶、楼板应施工完毕，不得渗漏。(2）对电器安装有妨碍的模板、脚手架等应拆除，场地 应清扫干净。(3）室内地 面基层应施工完毕，并应在墙上标出抹面标高。(4）环境湿度应达到设计要求或产品技术文件的规定。(5）电气室、控制室、操作室的门、窗、墙壁、装饰棚应施工完毕，地面应抹光。(6）设备基础和构架应达到允许设备安装的强度；焊接构件的质量应符合要求，基础槽钢应 固定可靠。(7）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。1.0.9.3设备安装完毕，投入运行前，建筑工程应符合下列要求：(1）门窗安装完毕。(2）运行后无法进行的和影响安全运行的施工 工作完毕。(3）施工中造成的建筑物损坏部分应修补完整。1.0.1 0设备安装完毕投入运行前，应做好防护工作。1.0.n低压电器的施工及验收除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。2一般 规 定2.0.1低压电器安装前的检查，应符合下列要求：2.0.1.1设备铭牌、型号、规格，应与被控制线路或设计相符。2.0.1.2外壳、漆层、手柄，应无损伤或变形。2.0.1.3内部仪表、灭弧罩、瓷件、胶木电器，应无裂纹或伤痕。2.0.1.4螺丝应拧紧。2.0.1.5具有主触头的低压电器，触头的接触应紧密，采用0.0 5 mm火lomm的塞尺检查，接触两侧的压力应均匀。2.0.1.6附件应齐全、完好。2.0.2低压电器的安装高度，应符合设计规定；当设计无规定时，应符合下列要求：2.0.2.1落地安装 的低压电器，其底 部宜高 出地 面5 0一1 0 O mmO2.0.2.2操 作手柄转轴 中心与地面 的距离，宜 为12 0 0一1 5 0 0 mm；侧面操作 的手柄与建筑物或设备 的距离，不宜小于2 0 O mmo2.0.3低压电器的固定，应符合下列要求：2.0.3.1低压电器根据其不同的结构，可采用支架、金属板、绝缘板固定在墙、柱或其它建筑构件上。金属板、绝缘板应平整；当采用卡轨支撑安装时，卡轨应与低压电器匹配，并用固定夹或固定螺栓与壁板紧密固定，严禁使用变形或不合格的卡轨。2.0.3.2当采用膨胀螺栓固定时，应按产品技术要求选择螺栓规格；其钻孔直径和埋设深度应与螺栓规格相符。2.0.3.3紧固件应采用镀锌制品，螺栓规格应选配适当，电器的固定应牢固、平稳。62.0.3.4有防震要求的电器应增加减震装置；其紧固螺栓应采取防松措施。2.0.3.5固定低压电器时，不得使电器内部受额外应力。2.0.4电器的外部接线，应符合下列要求：2
