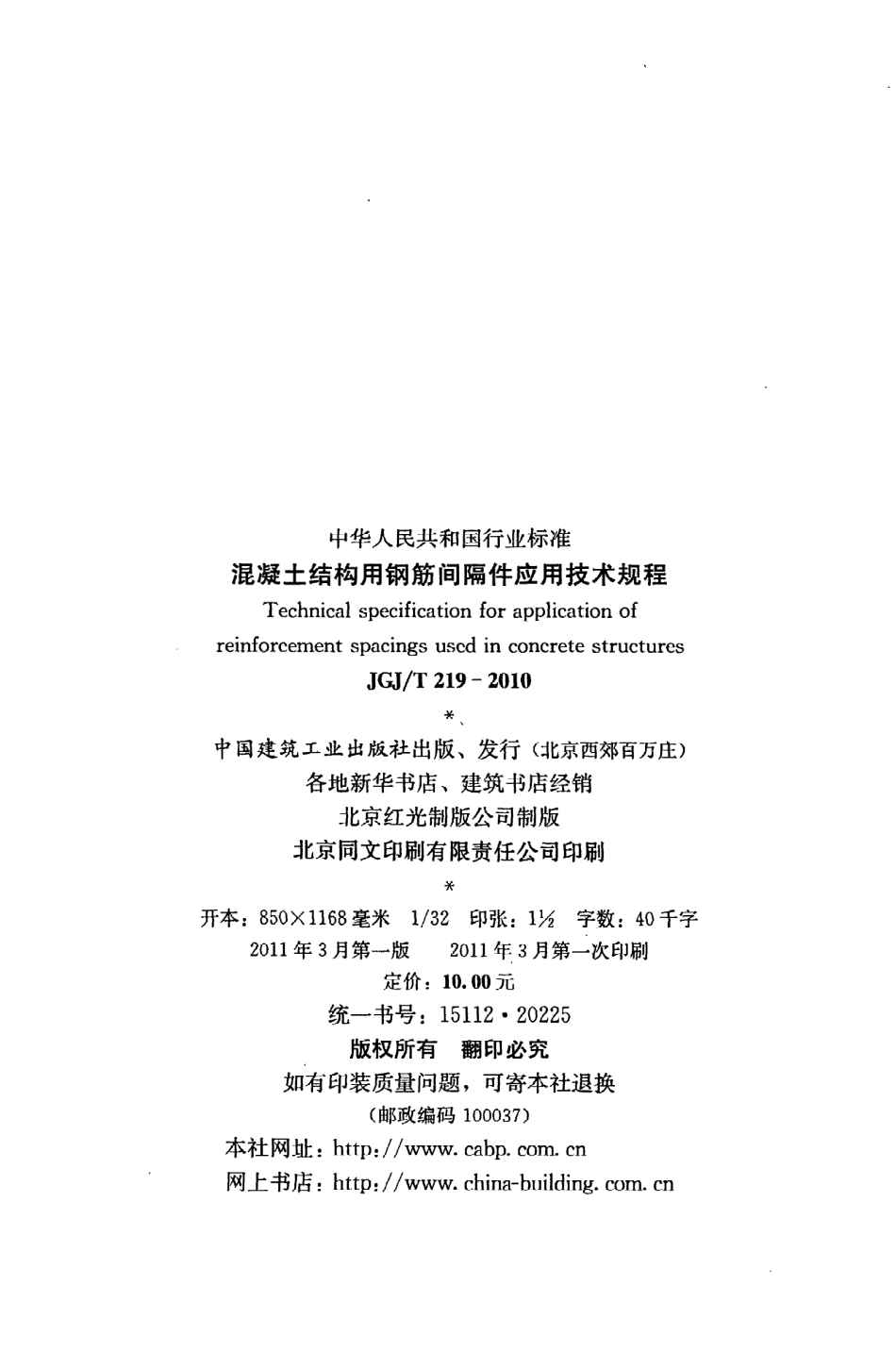

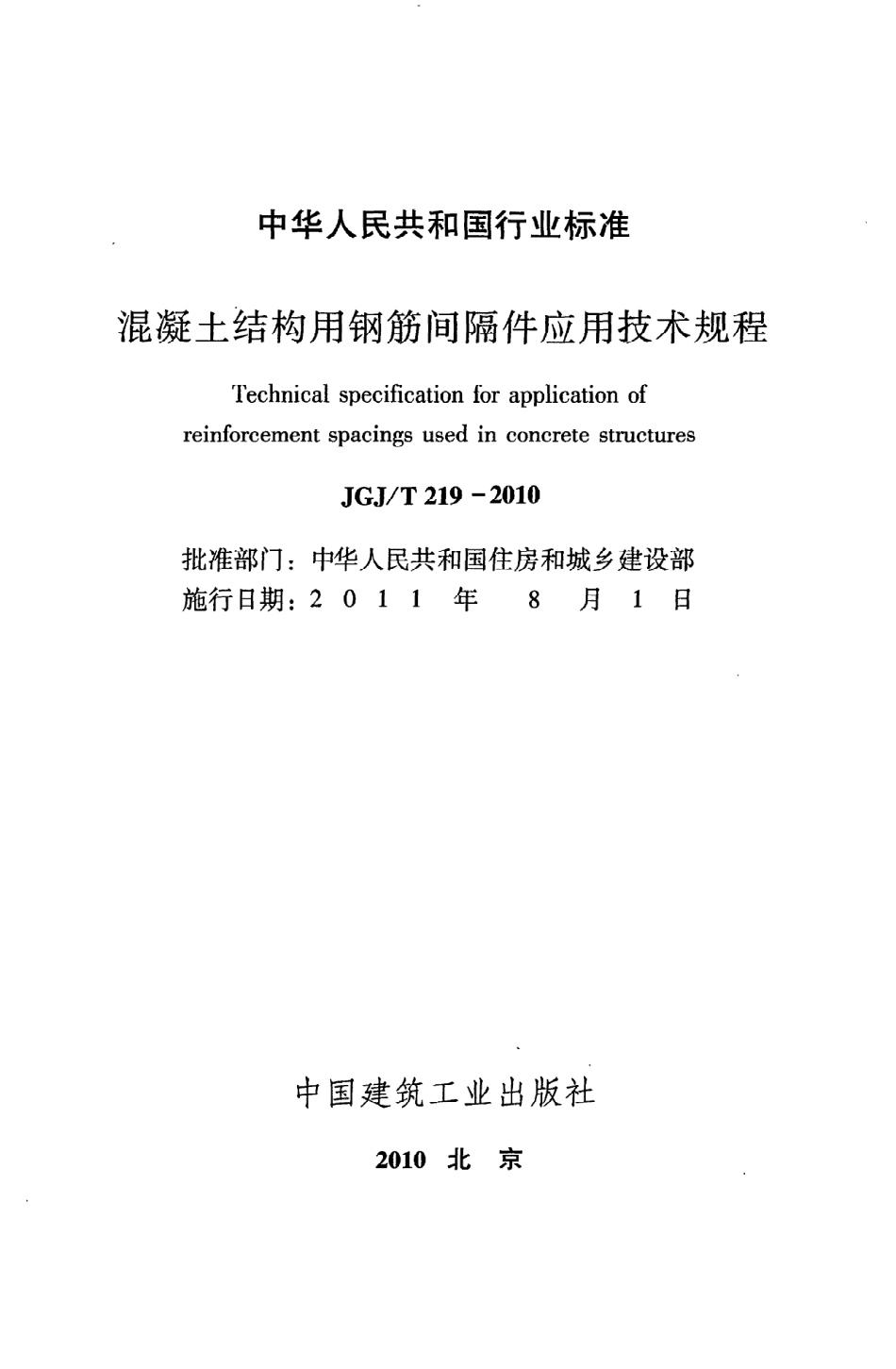

U D C中华人民共和国行业标准 履 PJ G J/T21 9一2 0 1 0备案号J1 1 3 9一2 0 1 0混凝土结构用钢筋间隔件应用技术规程T echnicalspecificationforapplicationofreiliforcementspacingsusedinconcretestructures2 0 1 0一1 2一2 0发布2 0 1 1一0 8一0 1实施中 华 人民共和 国 住房和城 乡建 设部发布中华人民共和 国行业标准混凝土结构用钢筋间隔件应用技术规程T echnicalspecificationforapplicationofreinforeementspacingsusedinconcretestructuresJ G J/T2 1 9一2 0 1 0批准部门：施行日期：中华人民共和国住房和城乡建设部201 1年8月1日中国建筑工业出版社2 0 1 0北京中华人民共和国行业标准混凝土结构用钢筋间隔件应用技术规程T echnicalspecificationforapplicationofreinforcementspacingsusedinconcretestructuresJ G J/T2 1 9一2 0 1 0中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公司印刷开本：85 0 火 1 1 6 8毫米1/3 2印张：1好字数：4 0千字2 0 1 1年3月第一版2 0 1 1年3月第一次印刷定价：1 0.0 0元统一书号：1 5 1 1 22 0 2 2 5版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/wwwcabpC omcn网上书店：http:/www.china-buildi眼comcn中华人民共和国住房和城乡建设部公告第84 8号关于发布行业标准混凝土结构用钢筋间隔件应用技术规程的公告现批准混凝土结构用钢筋间隔件应用技术规程为行业标准，编号为J G J/T2 1 9一2 0 1 0，自2 0 1 1年8月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 0年1 2月2 0日前、口根据住房和城乡建设部关于印发 2 0 0 8年工程建设标准规范制订、修订计划（第一批）的通知（建标2 0 0 81 0 2号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外笋五些 标准，并在广泛征求意见的基础上，制定本规程。本规程的主要内容是：1总则；2术语；3基本规定；4.钢筋间隔件的制作；5钢筋间隔件的运输和储存；6钢筋间隔件的安放。本规程由住房和城乡建设部负责管理，由江苏南通六建建设集团有限公司负责具体技术内容的解释。执行过程中，如有意见或建议，请寄送江苏南通六建建设集团有限公司（地址：江苏省如皋市福寿路3 89号，邮编：2 2 6 5 0 0）。本 规 程 主 编 单 位：江苏南通六建建设集团有限公司同济大学本 规 程 参 编 单 位：上海市第四建筑有限公司南通市建筑设计研究院有限公司铭伸建筑材料制造（上海）有限公司大连伸宏建筑材料有限公司上海华琳塑胶建材有限公司本规程主要起草人员：石光明应惠清邹科华顾浩声王巍褚国栋金少军杨红玉金成文张跃东谢晖王振辉冒小玲本规程主要审查人员：叶可明钱力航沈保汉郭正兴王士川刘俊岩夏长春刘亚非陈贵干兆和陈春雷目次1总则 12术语 23基本规定二爪 34钢筋间隔件的制作 54.1水泥基类钢筋间隔件 54.2塑料类钢筋间隔件 64.3金属类钢筋问隔件 64.4成品检查 75钢筋间隔件的运输和储存 1 06钢筋间隔件的安放 n6.1一般规定 1 16.2表层间隔件的安放 1 16.3内部间隔件的安放 1 36.4质量检查 ，1 4附录A钢筋间隔件承载力试验方法 1 6附录B塑料类钢筋间隔件界面抗渗性能试验方法 1 9附录C钢筋间隔件检查记录表格 2 1本规程用词说明 ，2 3引用标准名录 2 4附：条文说明 2 5C ontents1G eneralP rovisions 12T erms 23B asicR equirements 34P roductionofR einforcementspacing 54.1C ement-B asedR einforcementS pacing 54.2P fasticR einforcementS pacing 64.3M etalR einforcementS pacing 64.4P roduC tC heck 75T ransportandS torageofR einforcementS pacing 1 06P lacementofR einforcementspacing 1 16.1G eneralR equirements 1 16.2P lacementofC oatingS pacing 1 16.3P lacementofI nteriorS pacing 1 36.4Q uahtyC heck 1 4A ppendixAB earingC apacityT estM ethodofR einforcementS paci乒g 1 6A ppendixBI nterfaceI mpermeabilityT estM ethodofP lasticR einforcementS pacing ，”1 9A ppendixCC heckL istof R einforcementS pacing 2 1E xplanationofW ordingin T hisS pecification 2 3L I S tofQ uotedS tandards 2 4A ddition:E xplanationof P rovisions ，2 561总则1.0.1为在混凝土结构工程中正确选择和合理使用钢筋间隔件，保证混凝土构件的质量和耐久性，统一技术要求，制定本规程。1.0.2本规程适用于建筑工程与市政工程混凝土结构中使用的钢筋间隔件的制作、运输、储存和安放。1.0.3混凝土结构用钢筋间隔件的制作、运输、储存和安放，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语2.0.1钢筋间隔件reinforcementspacing混凝土结构中用于控制钢筋保护层厚度或钢筋间距的物件。按材料分为水泥基类钢筋间隔件、塑料类钢筋间隔件、金属类钢筋间隔件；按安放部位分为表层间隔件和内部间隔件；按安放方向分为水平间隔件和竖向间隔件。2.0.2钢筋混凝土保护层厚度thicknessofC oncretereinforce-mentproteC tlvecoatlng钢筋混凝土构件 中被保护钢筋外缘到混凝土构件表面的距离。2.0.3间隔尺寸spacingdistance被间隔的钢筋保护层厚度或两钢筋之间的净距。2.0.4表层间隔件coatingspacing在钢筋与模板之间用于控制保护层厚度的物件。2.0.5内部间隔件interiorS pacing在钢筋与钢筋之间用于控制钢筋间距或兼有控制保护层厚度的物件。2.0.6水平间隔件horizontalspacing用 于控制钢筋和模板或者钢筋相互之间水平间距的物件。2.0.7竖向间隔件verticalS pacing用于控制钢筋和模板或者钢筋相互之间竖向间距的物件，它承受钢筋 自重荷载。2.0.8阵列式放置arrayarrangement间隔件在相邻行和列呈直线的安放方式。2.0.9梅花式放置staggeredarrangement间隔件在相邻行和列中间的安放方式。23基 本 规 定3.0.1混凝土结构及构件施工前均应编制钢筋间隔件的施工方案，施工方案应包括钢筋间隔件的选型、规格、间距及固定方式等内容。3.0.2钢筋安装应设置固定钢筋位置的间隔件，并宜采用专用间隔件，不得用石子、砖块、木块等作为间隔件。3.0.3钢筋间隔件应具有足够的承载力、刚度。在有抗渗、抗冻、防腐等耐久性要求的混凝土结构中，钢筋间隔件应符合混凝土结构的耐久性要求。3.0.4钢筋间隔件所用原材料应有产品合格证，使用制作前应复验，合格后方可使用。3.0.5工厂生产的成品间隔件进场时应提供产品合格证和说明书。有承载力要求的间隔件应提供承载力试验报告，承载力试验方法应符合本规程附录A的规定；有抗渗要求的塑料类钢筋间隔件应提供抗渗性能试验报告，抗渗性能试验方法应符合本规程附录B的规定。3.0.6在混凝土结构施工中，应根据不同结构类型、环境类别及使用部位、保护层厚度或间隔尺寸等选择钢筋间隔件。混凝土结构用钢筋间隔件可按表3.0.6选用。表3.0.6序号混凝土结构的环境类别混凝土结构用钢筋间隔件选用表钢筋间隔件类型使用部位水泥基类混凝土O塑料类金属类O一OO一续表3.0.6序号混凝土结构的环境类别钢筋间隔件使用部位类型水泥基类塑料类金属类砂浆混凝土Q白表层OO又内部只O9 d表层OO丫内部只O4四表层OO只只内部XO成口五表层OO只只内部又O注：1混凝土结构的环境类别的划分应符合现行国家标准混凝土结构设计规范G B5 0 0 1 0的有关规定；2表中O表示宜选用；表示可 以选用；x表示不应选用。3.0.7钢筋间隔件的形状、尺寸应符合保护层厚度或钢筋间距的要求，应有利于混凝土浇筑密实，并不致在混凝土内形成孔洞。3.0.8钢筋间隔件上与被间隔钢筋连接的连接件或卡扣、槽口应与其相适配并可牢固定位。3.0.9电焊机、混凝土泵、管架等设备荷载不得直接作用在钢筋间隔件上。3.0.1 0清水混凝土的表层间隔件应根据功能要求进行专项设计。与模 板 的接 触 面 积 对 水泥 基类 钢 筋 间 隔 件不宜 大于3 0 O mmZ；对塑料 类 钢筋 间隔件 和金 属类 钢 筋 间隔件 不 宜大于loommZ。4金属类钢筋间隔件的外观、形状、尺寸应符合设计要求，其允许偏差应符合表4.4.2一3的规定。表4.4.2一3金属类钢筋间隔件的允许偏差序号检查项目允许偏差检查数量检查方法1 1外观焊缝完整；不得有片状老锈、油污、裂纹及过大的变形全数检查目测、用尺量测9形寸m)外尺（m间隔尺寸工厂生产基础+2，一1同一类型的间隔件，工厂生产的每批检查 数 量 宜 为0.1%，且 不少于5件；现场制作 的每批检查数量 宜为0.2%，且 不 少于1 0件用卡尺量测梁、柱+1，一1板、墙、壳+l，一1现场制作基础+4，一2梁、柱+3，一2板、墙、壳+2，一1其他尺寸工厂生产士2现场制作士55钢筋间隔件质量检查可按本规程附录C记录，质量检查程序和组织应符合现行国家标准建筑工程施工质量验收统一标准G B50 3 0 0的规定。还应符合现行 国家标准混凝土结构设计规范G B5001 0的规定。2梁类水平 内部间隔件应安放在已固定好的外侧钢筋上，其安放间距应符合本规程表6.2.3一2的规定。6.4质 量 检 查6.4.1主控项目的检查应符合下列规定：1混凝土浇筑前应对钢筋间隔件的安放质量进行检查，其形式、规格、数量及固定方式应符合施工方案的要求。检查数量：全数检查。检查方法：目测、用尺量。2钢筋间隔件安放的保护层厚度允许偏差应符合表6.4.1的规定。检查数量：抽取构件数量的3%，且不应少于6个构件；对抽取的梁（柱）类构件，应检查全部纵向受力钢筋的保护层；对抽取的板（墙）类构件，应检查不少于1 0处纵向受力钢筋的保护层。检查方法：用尺量。表6.4.1钢筋间隔件安放的保护层厚度允许偏差构件类型允许偏差（?)梁（柱）类+8，一5板（墙）类+5，一36.4.2一般项 目的检查应符合下列规定：1钢筋间隔件的安放位置应符合施工方案，其允许偏差应符合表6.4.2的规定。检查数量：按钢筋安装工程检验批随机抽检钢筋间隔件总数的1 0。检查方法：目测，用尺量。表6.4.2钢筋间隔件的安放位置允许偏差检查项目允许偏差位置平行于钢筋方向S O mm垂直于钢筋方向0.sd注：表
