《铝合金电缆桥架技术规程》CECS106：2000.pdf

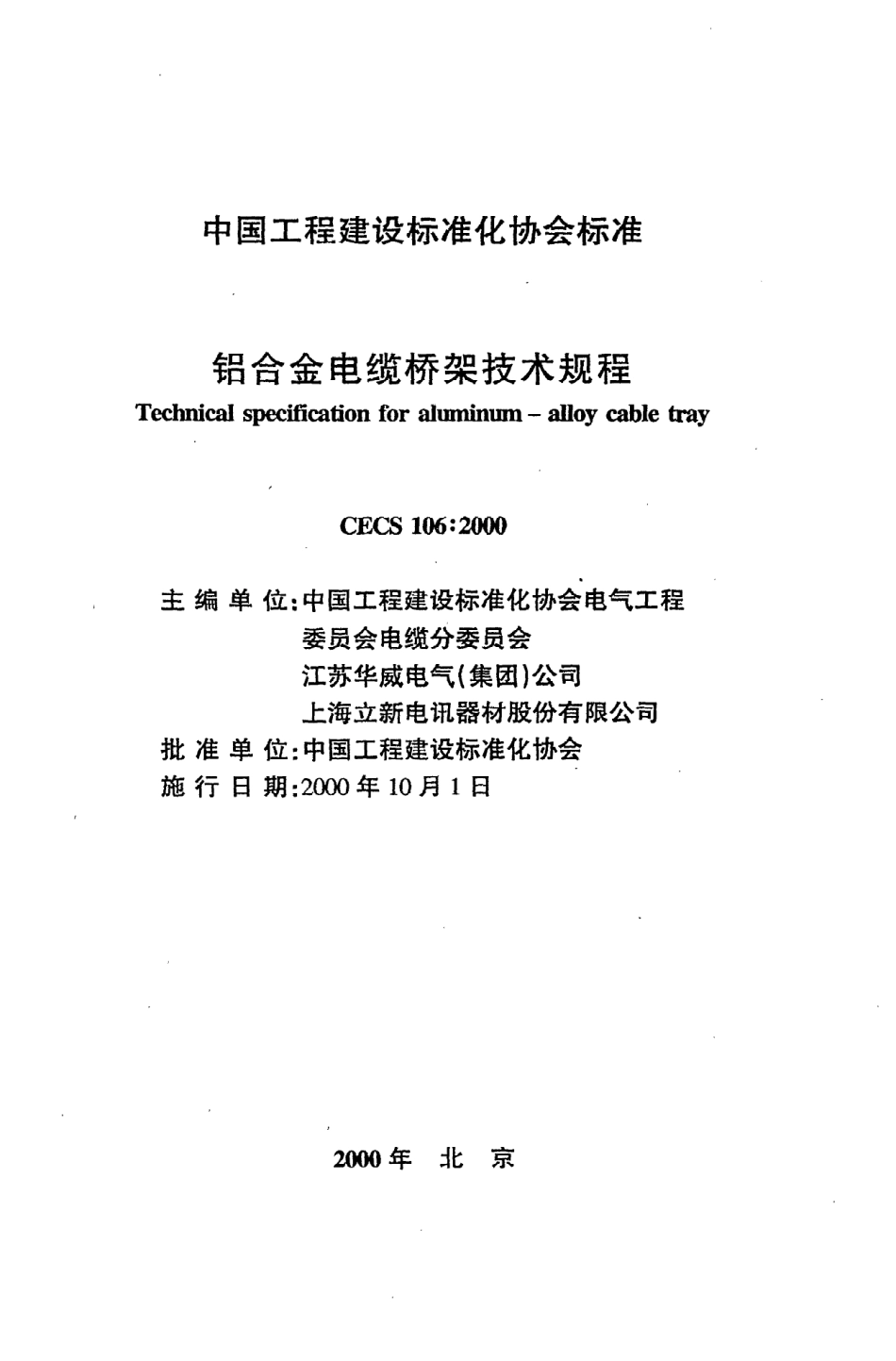

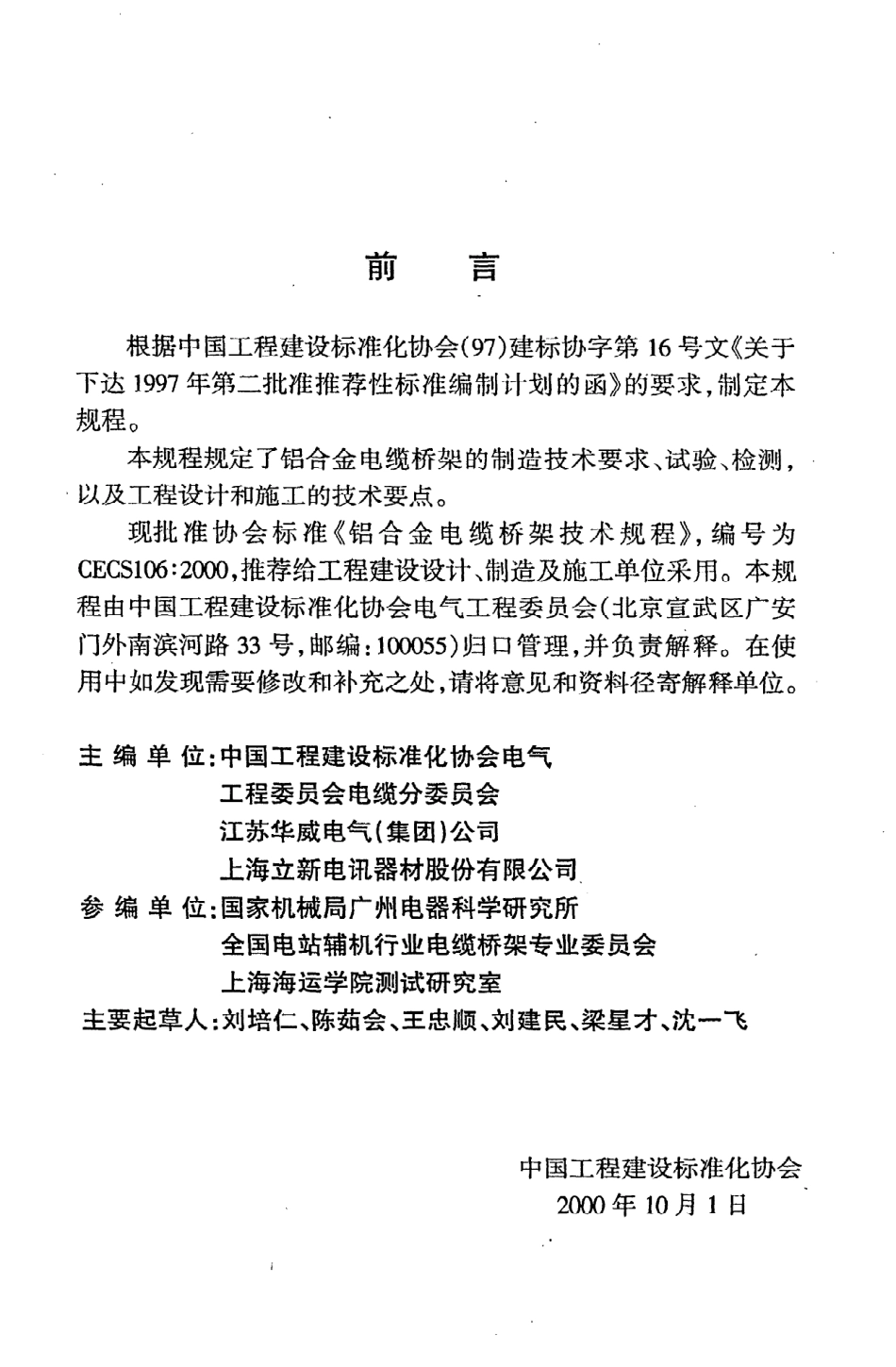

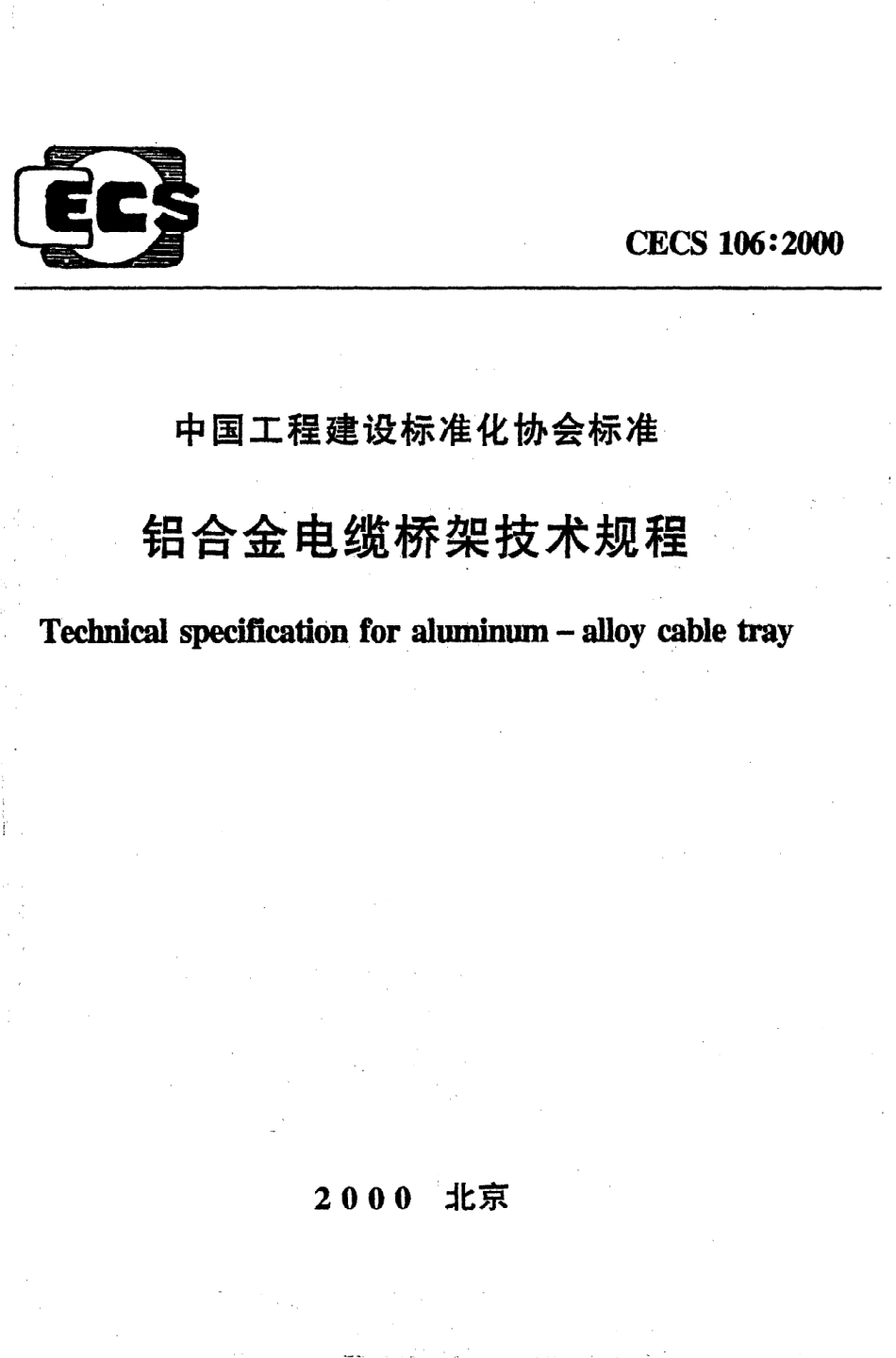

弓邝 cs1一中国工程建设标准化协会标准铝合金电缆桥架技术规程T 改血苗呱印枕m。心血forai吐加阴m一叨妙，加e切盯2 00 0北京中国工程建设标准化协会标准铝合金 电缆桥架技术规程T比h吐以甲陀近cationforal切肛加阴m一叨叮“由k 的yC E C S 1 0 6:2 0（沁主 编 单 位：中国工程建设标准化协会电气工程委员会电缆分委员会江苏华威电气（集团）公司上海立新电讯器材股份有限公司批 准 单 位：中国工程建设标准化协会施 行日期：2 0（刃年ro月1日2仪玲年北京山名叫吕月 lJ舀根据中国工程建设标准化协会（9 7）建标协字第1 6号文关于下达1 9 9 7年第二批准推荐性标准编制计划的函 的要求，制定本规程。本规程规定了铝合金电缆桥架的制造技术要求、试验、检测，以及工程设计和施工的技术要点。现批 准 协 会 标 准铝合金 电缆 桥 架 技 术 规 程，编 号 为cE C S 1 0 6:2。沁，推荐给工程建设设计、制造及施工单位采用。本规程由中国工程建设标准化协会电气工程委员会（北京宣武区广安门外南滨河路3 3号，邮编：l 以力5 5）归口管理，并负责解释。在使用中如发现需要修改和补充之处，请将意见和资料径寄解释单位。主 编 单 位：中国工程建设标准化协会电气工程委员会电缆分委员会江苏华威电气（集团）公司上海立新电讯器材股份有限公司、参 编 单 位：国家机械局广州电器科学研 究所全国电站辅机行业电缆桥架专业委员会上海海运学院测试研究室主要起草人：刘培仁、陈茹会、王忠顺、刘建民、梁星才、沈一飞中国工程建设标准化协会2 0（力年ro月1日目次1总则，（1)2术语 ，（2)3铝桥架的制造与检测 ，一（5)3.1型号及规格 ，（5)3.2技术要求，（6)3.3试验方法，（9)3.4检验规则，（1 1)3.5计价、标志、包装、贮存 ，（1 2)4铝桥架的工程设计 ，（1 3)4.1型式及品种的选择，（1 3)4.2托盘、梯架规格选择 ，,，（1 4)4.3荷载等级选择 ；.（1 4)4.4表面防腐处理方式选择 （1 5)4.5支吊架配置，（1 6)4,6防火 （1 8)4.7接地 ，（1 9)4.8桥架系统设计 ，（2 1)5铝桥架的施工技术要点，（2 2)附录A铝桥架结构强度与稳定性的计算方法 （2 5)附录B铝桥架荷载试验 （3 5)附录C接头导电性试验，一（3 9)附录D环境条件等级 ，,，一（4 0)本规程用词说明 ，（4 1)附：条文说明 ，（4 3)1总则1.0.1为适应工程建设的需要，使铝合金 电缆桥架（以下简称铝桥架）的制造及 工程应用做到技术先进、安全可靠、经济适用、便于施工与运行维护，制定本规程。1.0.2本规程适用于工业与民用建筑中铝桥架的制造、试验与检测，以及工程设计与施工。1.0.3工程选用的铝桥架产品，应经国家认可的专业质量检验机构的检测与认证。1.0.4铝桥架的制造、工程设计和施工，除应执行本规程外，尚应符合国家现行有关标准的规定。2术语2.0.1铝合金电缆桥架（铝合金制电缆桥架装置的简称）公u而num一沮loycable加ysystem由铝合金材料制作托盘或梯架的直通、弯通、附件以及支吊架等构成，用以支承电缆，具有连续刚性结构的总体装置。2.0.2梯架（梯形电缆桥架直接承托电缆的部件的简称）laddercable如y由两根纵向侧边与若干根横档构成的梯形部件。2.0.3有孔托盘（有孔槽形 电缆桥架直接承托 电缆的部件 的简称）ventilaed咖ghcable恤y由带孔眼的底板和侧边所构成的，或由整块铝合金板冲孔后弯曲制成底部有孔的槽形部件。2.0.4无孔托盘（无孔槽形 电缆桥架直接承托 电缆 的部件的简称）solidbottomcable饥以由底板与侧边构成的或由整块铝合金板弯曲制成实底的槽形部件。2.0,5直通straightsection一段不能改变方向或几何尺寸的用于直接承托电缆的刚性直线形部件。2.0.6弯通e场。一段能改变方向的用于直接承托电缆的刚性非直线形部件。2.0.7水平弯通horizon以 eh在同一水平面改变桥架方向的部件。分为3 0 0、4 5 0、6 0“、9 0 0四种。2.0.8水平三通horizont滋tee在同一水平面以间隔9 0 0分三个方向连接桥架 的部件。分为2等宽、变宽两种。2.0.9水平四通llo石zon以c挑。在同一水平面以间隔9 0 0分四个方向连接桥架的部件，分为等宽、变宽两种。2.0.1 0垂直上弯通vcrticalinsideelhow使桥架从水平面改变方向向上的部件。2.0,1 1垂直下弯通verticaloutsidee让幻 w使桥架从水平面改变方向向下的部件。2.0.1 2垂直三通vertic滋tee在同一垂直面以间隔9 0 0分三个方向连接桥架的部件。2.0.1 3变宽直通reducer在同一平面连接不同宽度桥架的部件。2.0.1 4支吊架（电缆桥架支承构件的简称）cabletraysupport用于直接支承托盘、梯架直通、弯通的部件。有支架、悬臂支架、吊架等基本型式。2.0.1 5附件accessories用于直通之间、直通与弯通之间的连接件，或其它补充功能的部件。可包括：1连接板，spliceplates分：l）直线连接板（简称直接板）S pliceplate2）铰链连接板（简称铰接板）adjus汕 lesP liceP lates，分为水平式horizontal、垂直式vertiC al两种。3）变宽连接板（简称变宽板）offsetreducing。pliceplate4）变高连接板（简称变高板）。teP一面。sP lic。讨ate5）伸缩连接板（简称伸缩板）cxpansionspliceplate6）垂直支承板（简称支承板）verticalsup卯rtplate7）桥架与箱体或楼板连接板tray一to一bO x/floorsP lic。plate2终端板endplate3引下件drop一out3,4盖板5固紧件6隔板hold一downdeviceb 翻erstrip或divider3铝桥架的制造与检测3.1型号及规格3.1.1铝桥架型号宜由部件名称、类型及规格的代号组成：l部件名称、类型：用汉语拼音字母表示。2规格：铝桥架的侧边高度、宽度；弯通 的弯曲半径；支吊架的规格尺寸等，可依次用阿拉伯数字表示。3型号示例：口口口一口x口一一飞二二二一规格代号，例如，以高度、宽度的尺寸表示。表面防护层类型代号，例如，阳极氧化处理用o、喷涂粉求涂层用P、涂漆用Q表示。结构类型代号，例如，托盘型、梯架型等的代号。铝桥架部件名称代号。3.1.2铝桥架的常用规格尺寸系列应符合表3.1.2的规定；3.1.3托盘、梯架的直通单件标准长度可采用2、3、4、6 m。3.1.4托盘、梯架弯通的常用内侧弯曲半径应符合下列规定：1圆弧形：3 0 0、6为、9 0 0nim。2折弯形：两条内侧边的内切圆半径3 0 0、以刃、9 0 0。3.1.5有孔托盘底部的通风孔面积，不宜小于底部面积的4 0。3.1.6梯架直通横档中心间距和梯架弯通横档1/2长度处 的中心间距应采用1 5 0一3 0 0?；横档宽度应采用2 5一5 0mm。表3.1.2铝桥架常用规格尺寸【)谕矍6 0801 oo11 01 4 01 5 01 802阅1 oo2 0 03 oo叨O5 oo6仪）8oo1 0（力注：符号表示常用规格尺寸3.1,7当托盘、梯架需多层设置时，托臂的层间净距离应符合本规程第4.2.3条的规定。3.1.8各种附件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直通、弯通系列相匹配。3.2技术要求3.2.1铝桥架用材料应符合下列规定：1铝桥架侧边 及横档用 挤 压 型材，宜 选 用牌号 为印 6 3(L D 3 1）的铝合金，其材质性能应符合铝合金建筑型材G B I T 5 2 3 7标准，供应状态宜采用T 5(R C S)，精度等级宜采用普通级。支吊架用挤压型材，宜选用牌号为5 0 5 2(I J花）的铝合金，其材质性能应符合工业 用 铝合 金 热挤压 型材G B 6 89 2标 准，供应状 态宜采用H I1 2(R）。当工程条件有特殊要求时，材质由供需双方议定。2铝桥架用铝合金板材，宜选用牌号为 5 0 5 2(L 咫）的铝合金，其材质性能应符合 优质铝及铝合金冷轧板G B 1 0 5 6 9标准，供应状态宜采用 O(M）或H X 4(Y Z）。,63铝桥架用铝铆钉，应符合 抽芯铆钉技术条件G B 1 2 6巧1 2 6 1 9等标准。4气体保护 电弧 焊 用 焊 丝，应 符合铝 及 铝合金 焊丝G B 1 0 85 8标准。3.2.2，铝桥架的结构及其承载能力应符合下列要求：1荷载等级：在支承跨距为Z m，按简支梁计算的条件下，托盘、梯架的额定均布荷载分为五级，应符合表3.2.2的规定。表3.2.2荷载等级荷载等级AA lBCD额定均布荷载kN lm(kgl7 m)乃以0:51.0(l0()1.5(1 5 0)2.0(2(X)2.5(2 5 0)2托盘、梯架、支吊架的结构应满足强度、刚度及稳定性的要求。其计算方法见附录A。3托盘、梯架的承载能力，应按附录B荷载试验的规定予以验证。荷载试验中侧边开始出现失稳或最初产生永久变形时的均布荷载为破坏荷载。破坏荷载除以安全系数1.5的值为许用均布荷载，该值不应小于相应荷载等级所规定的额定均布荷载。4制造厂应给出各种型式规格的托盘、梯架的不同支吊跨距与许用均布荷载的关系曲线或数据表。5制造厂应给出各种型式规格的托盘、梯架在不同支吊跨距时，其许用均布荷载与挠度的关系曲线或数据表。6托盘、梯架直通在承受额定均布荷载时的相对挠度不宜大于1 1 1 5 0。7各种型式的支、吊架，应能承受托盘、梯架相应规格、层数在支承跨距内的总荷载。8悬臂支架的托臂，在承受托盘、梯架额定荷载时的最大挠度值与其长度之比，不应大于1/loo。9连接板、连接螺栓等受力附件，应与托盘、梯架、支 吊架等7本体结构强度相适应。3 i3。2,铝桥架的表面处理，宜符合下列规定：表面阳极氧化处理。氧化膜厚度级别应符合表3.2.3一1的规定。氧化膜需经封孔处理。表3.2.3一1氧化膜厚度级别级别最小平均膜厚（脚）最小局部膜厚（脚）A A 1 01 08A A 1 5l51 22表面喷涂聚氯乙烯（P V C）、环氧聚醋、耐候粉末或化工防腐粉末涂层，其技术质量应符合表3.2.3一2的规定。表3.2.3一2喷涂粉末涂层技术质量指标子佘建巡聚氯乙烯（P V C）、环氧聚酉 旨、耐候粉末化工防腐粉末厚度脚）印)80附着力级22冲击强度掩，cm5 0)5 0柔韧性共2成3边角覆盖率乡3 0外观均匀光滑、不起泡、无暴 乏 纹、色泽均匀3表面喷涂防腐漆、防腐涂料涂层，其技术质量应符合表3.2.3-3的规定。表3.2.3一3涂漆、涂料涂层技术质量指标项目防腐漆重防腐涂料、耐候重防腐涂料厚度1 0 180)1 2 0附着力级22冲击强度掩cm)5 0)5 0柔韧性岌2蕊3外观平整、光滑、均匀、不起皱、无气泡3.2.4按工程要求，支吊架可采用铝制或钢制。钢制支吊架的材质及表面处理，应符合 钢制电缆桥架工程设计规范C E C S 3 1:9 1的有关规定。3.2.5连接用螺栓、螺母、垫圈、自攻螺丝等紧固件，可采用碳钢或不锈钢材质，其技术质量应符合国家现行有关标准。碳钢制紧固件表面应经防腐处理，其技术质量应符合国家现行有关标准。3.2.6焊接应符合下列要求：1铝制件焊接应采用气体保护电弧焊，钢制支吊架应采用手工电弧焊。2焊缝表面应平滑均匀，焊缝不应有漏焊、裂纹、烧穿、未熔合、表面气孔、焊瘤等缺陷，焊缝咬边深度不大于0.5。3.2.7铆接应紧密牢固，不应有错位、偏斜、裂纹等缺陷。铆钉头不应有能损伤电缆的突起毛刺。3.2.8铝桥架的尺寸允许偏差应符合下列规定：1直通的单件长度偏差：当长度为2、3 m时，士3?；当长度为4、6 mm时，土4 mm。2直通、弯通的宽
