《钢筋焊接网混凝土结构技术规程》JGJ114-2003.pdf

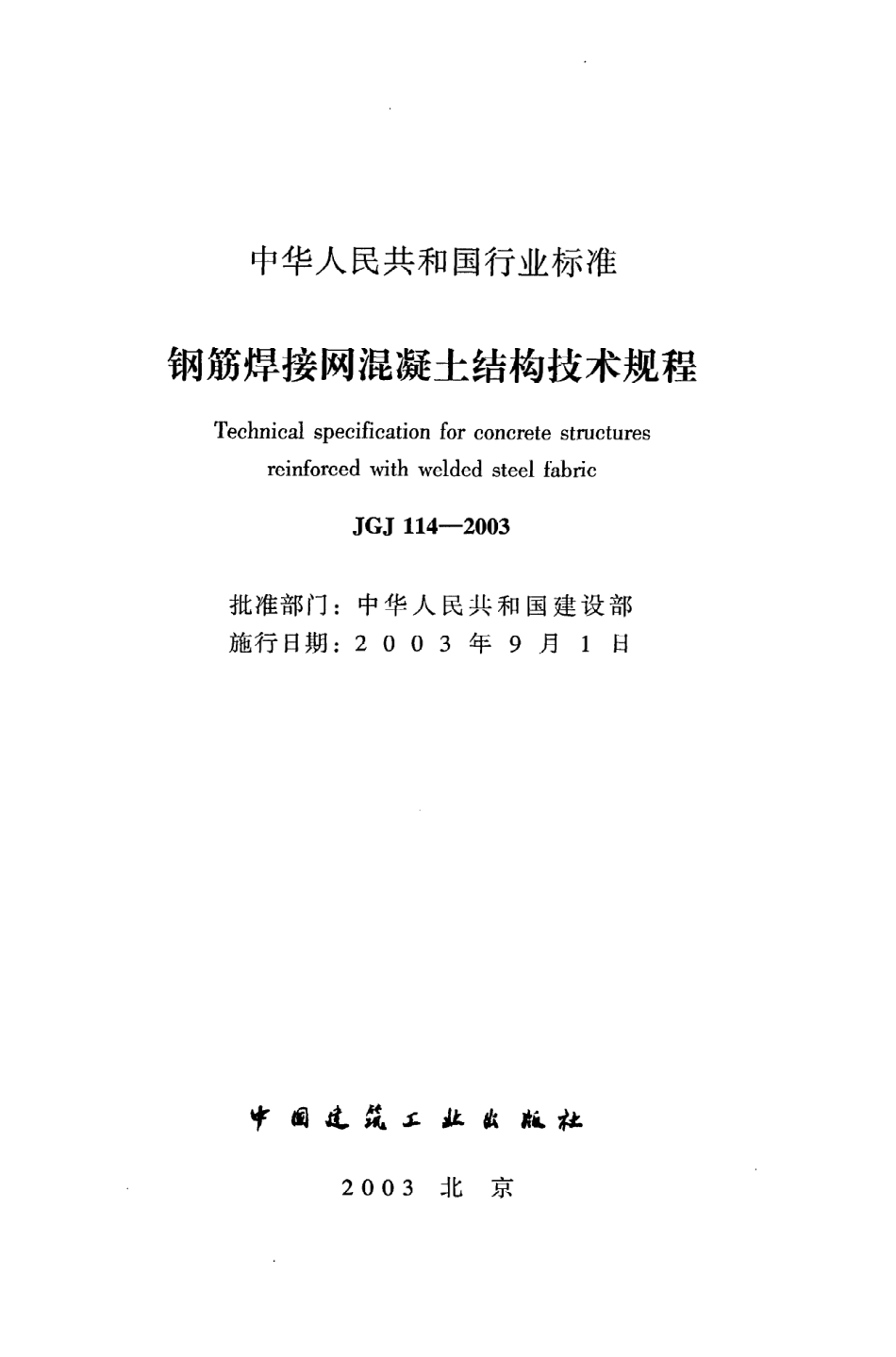

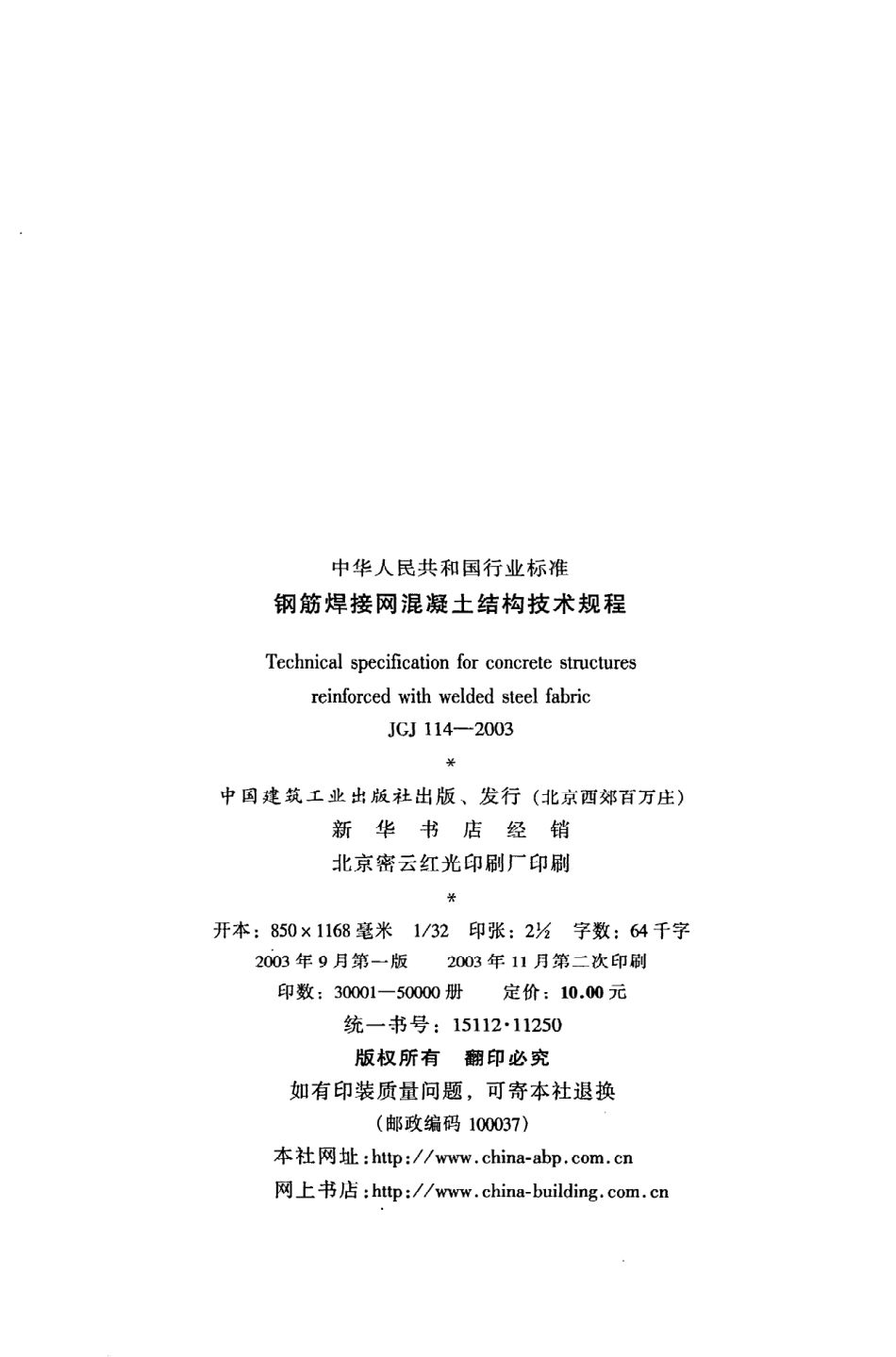

中华人民共和国行业标准钢筋焊接网混凝土结构技术规程T echnicalspecificationforconcretestructuresreinforcedwithweldedsteelfabricJ G J11 4一2 0 0 3J2 7 6一2 0 0 32 0 0 3北京中华人 民共和 国行业标准钢筋焊接网混凝土结构技术规程T echnicalspecificationforconcretestructuresreinforcedwithweldedsteelfabricJ G J 1 1 4一2 0 0 3批准部门：中华人 民共和 国建设部施行日期：200 3年9月1日甲因走 筑工从战抓杜2 0 0 3北京中华人 民共和国行业标准钢筋焊接 网混凝土结构技术规程T echnicalspecificationforconcretes加cturesreilllbrcedwithweldedsteelfabricJ G J11 4一中国建筑工业 出版 社出版新华书店经（北京西郊百万庄）销北京密云红光 印刷厂印刷开本：85 0 xn6 8毫米1/3 2印张：2万字数：6 4千字2 0 0 3年9月第一版2 0 0 3年1 1月第二次印刷印数：3 0(X)1一5田 阅册定价：1 0.0 0元统一书号：1 5 1 1 21 1 2 5 0版权所有翻 印必究如有印装质量问题，可寄本社退换（邮政编码l 以X)3 7)本社 网址：httP:/?.china一abp.C 0 m.C n网上书店：http:/www。hina一中华人民共和国建设部公告第1 6 1号建设部关于发布行业标准 钢筋焊接网混凝土结构技术规程的公告现批准 钢筋焊接网混凝土结构技术规程为行业标准，编号为J G J11 4一2 0 0 3，自2 0 0 3年9月1日起实施。其中，第3.1.4、3.1.5、5.1.2条为强制性条文，必 须严格执行。原行业标准 钢筋焊接网混凝土结构技术规 程J G J/T1 1 4一9 7同时废止。本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人 民共和国建设部2 0 0 3年7月1 1日前一卫一才根据建设部建标 2 0 0 02 84号 文 的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国外先进标准，并在广泛征求意见的基 础 上，对钢筋焊接网混凝土结构技术规 程J G J/T1 1 4一9 7进行了修订。本规程 的主要技术内容是：1总则；2术语、符号；3材料；4设计计算；5构造规定；6施工；7附录A一附录E o修订的主要内容是：1适 用范围扩大到市政工程的桥梁和路面等，增加了冷轧带肋钢筋焊接网板类受弯构件在疲劳荷载作用下 的设计参数；2新增了热轧带肋钢筋焊接网 的有关规定以及焊接箍筋笼的技术 内容；3结构构件的承载力、刚度和裂 缝宽度计算公式作了调 整；4对构件的钢筋保护 层 厚度和最小 配筋率作了调整，增加了有抗震设防要求的结构构件中钢筋焊接网的锚固长度和搭接长度；5补充了板的构造规定，特别是 双向板的布网方式；6焊接网用于房屋剪力墙的分布筋时，对边缘构件的构造、分布筋的配筋构造以及房屋适用最大高度等作了补充规定；7给出了桥面铺装用钢筋焊接网常用规格表。本规程 由建设部归口管理，由主编单位负责具体技术内容的解释。本规程 主编单位：中国建筑科学研究院（北京 市北三环东路3 0号邮编：1 0 0 0 1 3)本规程参编单位：江苏省建筑科学研究院北京市市政工程设计研究总院星联钢网（深圳）有限公司比亚西 电焊钢网（上海）有 限公 司本规程 主要起草人：顾万黎卢锡鸿林振伦王磊张学军包琦玮目次1总则 12术语、符号 ，22.1术语 ，22.2符号 53材料 73.1钢筋焊接网 73.2混凝土 ，94设计计算 ，一1 04.1一般规定 ，1 04.2正截面承载力计算，n4.3斜截面承载力计算 ，1 34.4裂缝宽度验算 1 34.5受弯构件挠度验算 1 45构造规定 ，一1 65.1一般规定 ，1 65.2板 ，2 25.3墙 ，2 75.4箍筋笼 ，3 16施工 ，犯6.1钢筋焊接 网的检查验收 3 26.2钢筋焊接 网的安装 ，3 2附录A定 型钢筋焊接网型号 3 4附录B桥 面铺装钢筋焊接网常用规格表 ，3 7附录C箍筋笼的技术要求 ，3 8附录D钢筋焊接 网的外观质量要求、几何尺寸7和钢筋直径 的允许偏差 4 0附录E钢筋焊接网的技术性能要求 4 1本规程用词说明 ，4 4条文说 明 4 51总则1.0.1为了贯彻执行国家的技术经济政策，使钢筋焊接网混凝土结构的设计与施工做到技术先进、经济合理、安全适用、确保质量，制定本规程。1.0.2本规程适用于房屋建筑、市政工程及一般构筑物采用钢筋焊接网配筋的混凝土结构的设计与施工。1.0.3钢筋焊接网混凝土结构的设计与施工，除应符合本规程外，尚应符合国家现行有关强制性标准 的规定。2术语、符号2.1术语2.1.1焊接网weldedfabric具有相同或不同直径 的纵向和横向钢筋分别以一定间距垂直排列，全部交叉点均用 电阻点焊焊在一起 的钢筋网片。2.1.2冷轧带肋钢筋C O ldrolledribbed。teelwire热轧圆盘条经冷轧减径并在其表面形成三面或两面月牙形横肋的钢筋。2.1.3冷拔（轧）光面钢筋colddrawn(rolled)plainsteelwire热轧 圆盘条经冷拔（轧）减轻而成的光面 圆形钢筋。注：冷拔（轧）光面钢筋，在后文 中简称为冷拔光面钢筋。2.1.4热轧带肋钢筋hotrolledribbedsteelbar钢筋以热轧成型并 自然冷却，横截面为圆形，且表面带有两条纵肋和沿长度方向均匀分布的横肋的钢筋。2.1.5间距spacing焊接网中相邻钢筋中心线之 间的距离。对 于并筋，中心线取两根钢筋接触点的公切线。2.1.6并筋twinbars焊接网 中并列 紧贴 在一起 的同类 型、同直径 的两根钢筋。并筋仅适用 于纵向钢筋。2.1.7伸出长度ovethang纵向、横向钢筋超出焊接网片最外边 的横向、纵向钢筋中心线的长度。2.1.8焊接网的搭接l即ofweldedfab五c在混凝 土结构构件中，当焊接网片长度或宽度不够时，按一定要求将两 张 网片互相叠合或镶人而形成 的连接。2.1.9叠搭法normaloverlapping一张网片叠在另一张网片上的搭接方法（图2.1.9）。图2.1.91一纵 向钢筋；叠搭法2一横向钢筋2.1.1 0平搭法nesting一张网片的钢筋镶入另一张网片，使两张网片的纵向和横向钢筋各 自在同一平面内的搭接方法（图2.1.1 0）。图2.1.1 0(a）搭接前；1一纵向钢筋；平搭法(b）搭接后2一横向钢筋2.1.1 1扣搭法backoverl叩ping一张网片扣在另一张网片上，使横向钢筋在一个平面内、纵向钢筋在两个不同平面内的搭接方法（图2.1.1 1）。图2.1.1 11一纵 向钢筋扣搭法2一横 向钢筋2.1.1 2焊接网搭接长度l叩lengthofweldedfabric两张焊接 网片搭接钢筋末端之间的距离（带肋钢筋焊 接 网）或两张搭接网片最外横向钢筋间的距离（光面钢筋焊接网）。2.1.1 3焊接箍筋笼weldedstimipcage梁、柱箍筋用附加纵筋连接先焊成平面 网片，然后用弯折机弯成设计形状 尺寸的焊接箍筋骨架（图2.1.1 3）。.J月一洲一L J!一了一,尸J一了产一J尸一2一lL J图2.1.1 3焊接箍筋笼(a）梁用箍筋笼；(b）柱用箍筋笼2.1.1 4底 网bottomfabric两层或两层 以上焊接网时，最下 面的一层网片。2.1.1 5面 网topfabric两层或两层 以上焊接网时，最上面 的一层 网片。2.1.1 6桥面铺装bridgedeckpavement为保护桥面板和分布车轮的集中荷载，用沥青混凝土、水泥混凝 土、高分子 聚合物等材料铺筑在桥面板上的保护层。2.1.1 7钢筋混凝土路面reinforcedconcret。pavement配置有纵、横向钢筋或钢筋焊接网的水泥混凝土路面。2.1.1 8隧道tunnel为使道路从 地层内部或水底通 过而修建的构筑物。件，当进行疲劳验算钢筋的最大应力不超过2 80 N/m扩、疲劳应力比值从0.3时，钢筋的疲劳应力幅值应不大于80 N/m扩。3.2混凝土3.2.1钢筋焊接网混凝土结构的混凝土强度等级不应低于C 2 0。当处于二、三类环境中的结构构件，其混凝土强度等级不宜低于C 3 O，且混凝土耐久性设计应符合现行国家标准 混凝土结构设计规范G B 5 0 0 1 0的有关规定。注：混凝土结构的环境类别 的划分应按现行 国家标准混凝土结构设计规范G B5 0 0 1 0的规定。3.2.2混凝土 的强度标准值、强度设计值和弹性模量 以及 混凝土疲劳强度设计值、混凝土疲劳应 力 比值，应 按 现行 国家标准混凝土结构设计规范G B5 0 0 1 0的有关规定执行。3.2.3钢筋混凝土路面及桥面铺装的混凝土强度指标、弹性模量及技术性能应符合现行行业标准 城市道路设计规范C J J 3 7、公路水泥混凝土路面设计规范J T GD 4 0及 公路钢筋混凝土及预应力混凝土桥涵设计规范J T J0 2 3的有关规定。4设 计 计 算4.1一般 规 定4.1.1钢筋焊接网配筋的混凝土结构设计时，其基本设计规定、承载能力极限状态计算、正常使用极 限状态验算和构件抗震设计等，除应符合本规程的要求外，尚应符合现行国家标准 建筑结构荷载规范G B 5 0 0 0 9、（混凝土结构设计规范G B 5 0 0 1 0及 建筑抗震设计规范G B 5 0 0 1 1的有关规定。4.1.2结构构件的承载力计算，应采用荷载设计值；变形及 裂缝宽度验算均应采用相应的荷载代表值。4.1.3受弯构件的最大挠度应按荷载效应的标准组合并考虑长期作用影响进行计算，其计算值不应超过表4.1.3规定的挠度限值。表4.1.3受弯构件的挠度限值屋盖、楼盖及楼梯构件挠 度 限 值当l。7 m时l。2 0 0(l。2 5 0)当7 m蕊l。感gm时1 0/2 5 0(1 0/3 0 0)注：1如果构件制作时预先起拱，且使用上也允许，则在验算挠度 时，可将计算所得 的挠度值减去起拱值；2计算悬臂构件的挠度 限值时，其计算跨度l。按实际悬臂 长度 的2倍取用；3表 中括号 内的数值适用于使用上对挠度有较高要求的构件；4 1。为计算跨度。4.1.4钢筋焊接网 混凝土结构 构件应 根据环境类别，按表4.1.4的规定选用不同的最大裂缝宽度限值。1 O表4.1.4环境类别结构构件的最大裂缝宽度限值（mm)最大裂缝宽度限值二二-.三 _?_._.0._注：1本条所述结构构件的裂缝宽度系指荷载作用引起 的裂缝，不包括混凝土干缩和温度变化引起 的裂缝；2对处于液体压力下的钢筋混凝土结构构件，其裂缝控制要求应符合专 门标准的有关规定。4.1.5冷轧带肋钢筋焊接网配筋的混凝土连续板 的内力计算可考虑塑性内力重分布，其支座弯矩调 幅值不应大于按弹性体系计算值的巧。注：热轧带肋钢筋焊接网配筋 的混凝土连续板考虑塑性 内力重分布 的计算，尚应符合有关标准的规定。4.1.6钢筋焊接网配筋的叠合式受弯构件的正截面、斜截面承载力计算、裂缝宽度验算以及考虑施工阶段不同支撑情况的计算等，可按现行国家标准混凝土结构设计规范G B5 0 0 1 0的有关规定执行。4.1.7钢筋混凝土路面 的设计计算，可按 现行行业标准公路水泥混凝土路面设计规范J T GD 4 0的规定执行。4.2正截面承载力计算4.2.1钢筋焊接网配筋的混凝土结构构件正截面承载力计算方法的基本假定应符合现 行 国 家标准混凝土结构设计规范G B5 0 0 1 0的有关规定。4.2.2矩形截面或翼缘位于受拉边 的倒T形 截 面受弯构件，其正截面受弯承载力应符合下列规定（图4.2.2):二、。lfc。二（；。一鲁卜f,yA，。（；。一。，。）(4.2.2一1)r 一又
