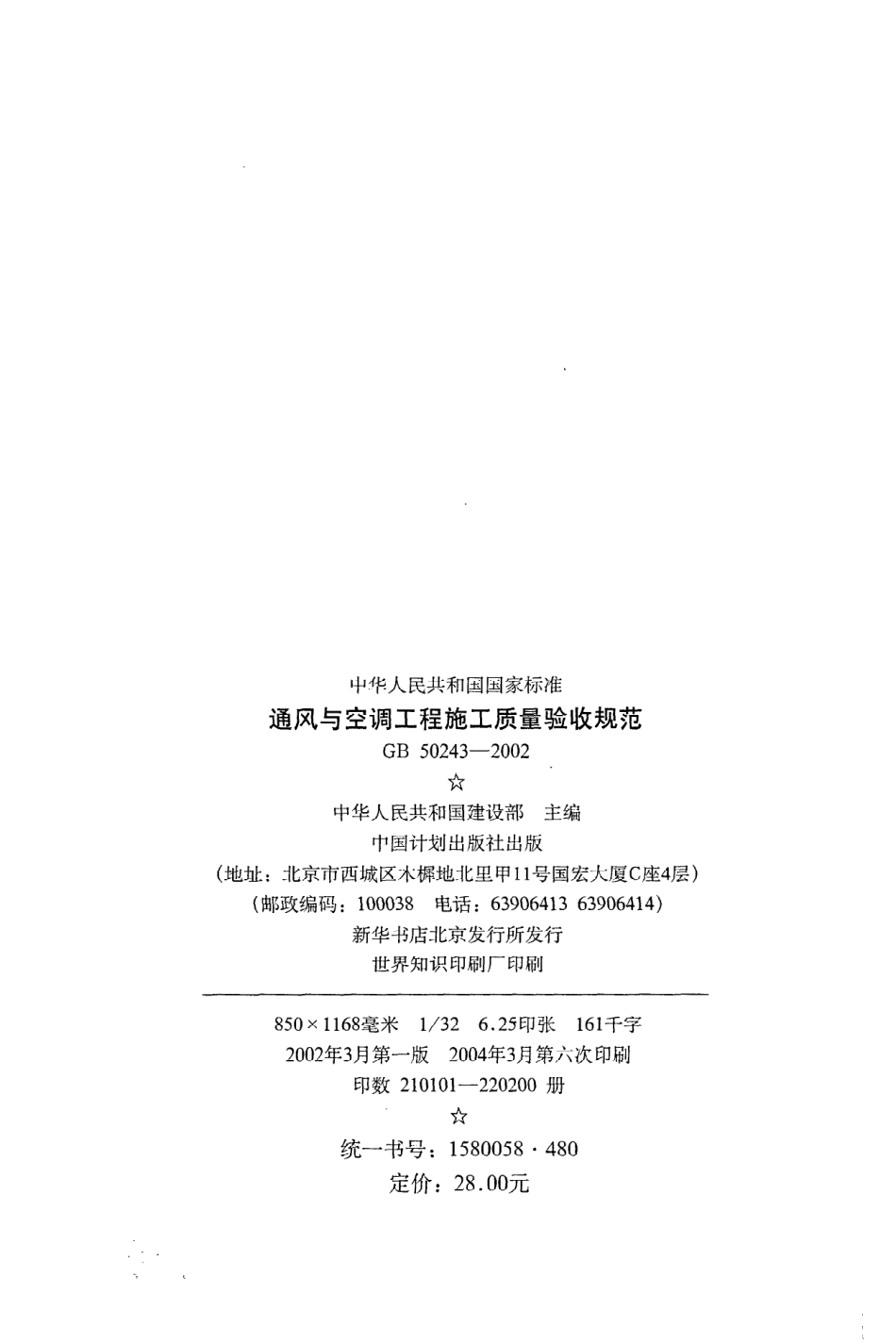

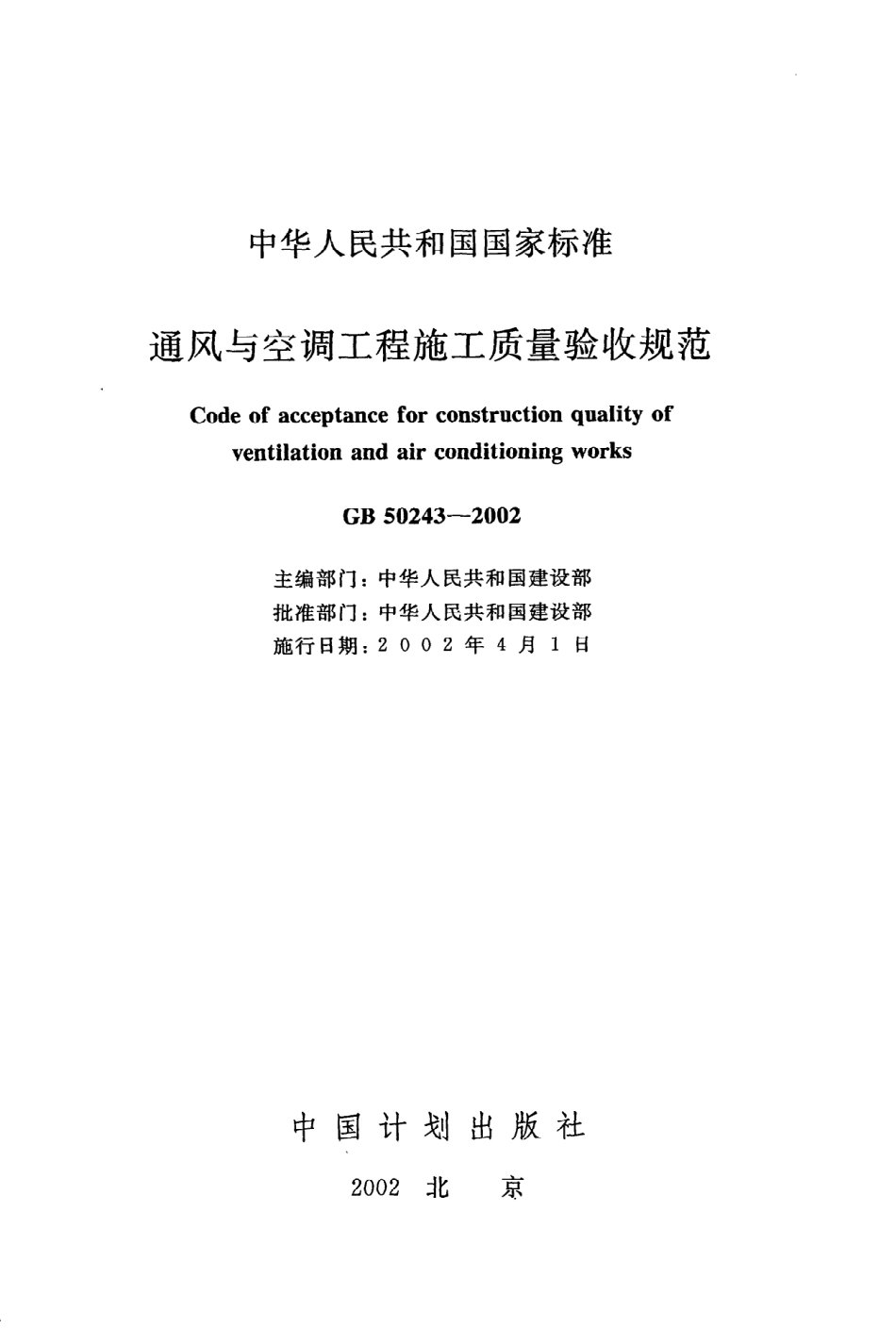

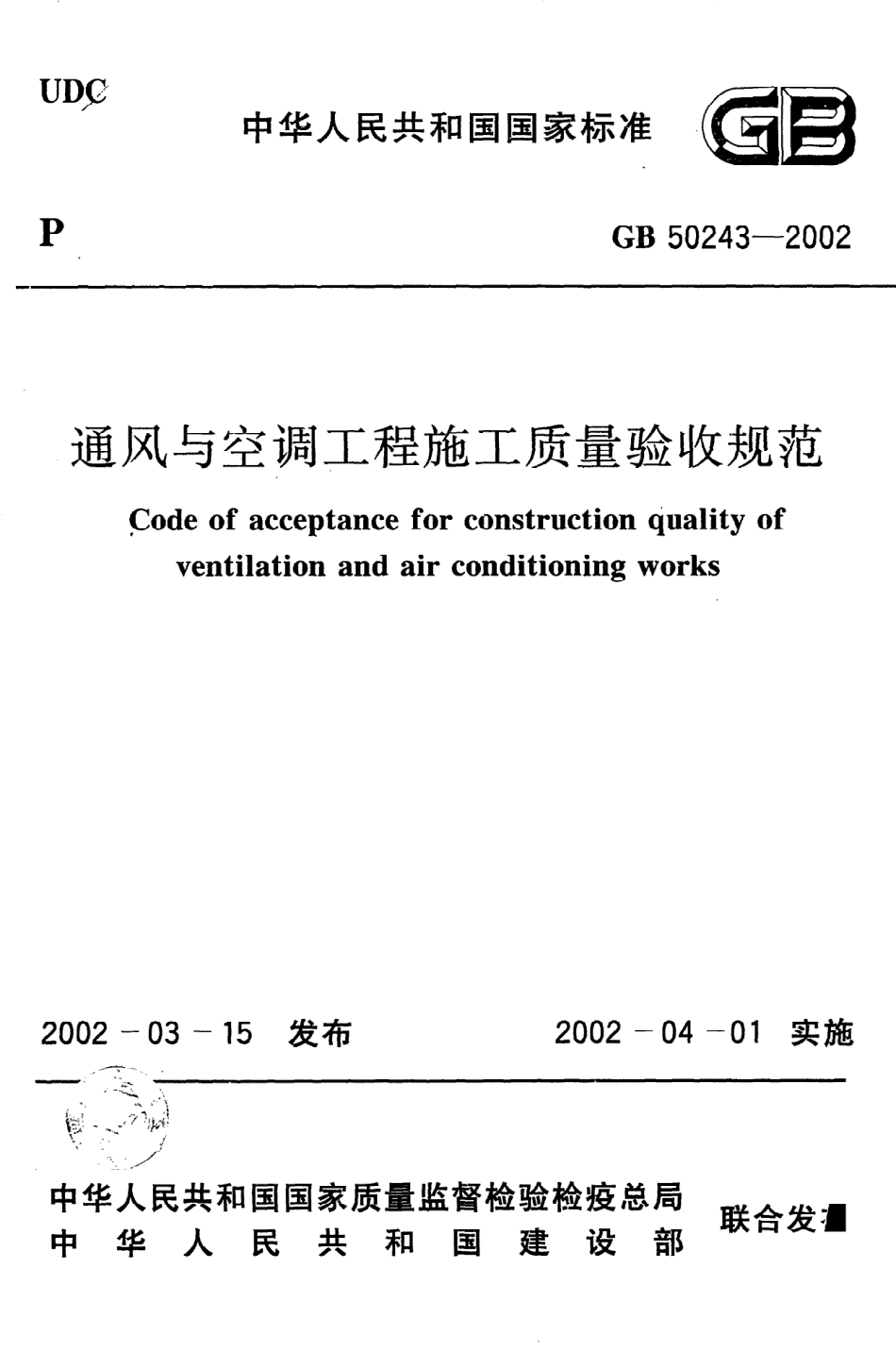

U p 夕中华人民共和国国家标准场冒PG B5024 3一200 2通风与空调工程施工质量验收规范仁ode ofacceptancefor constructionqualityofventilationand airconditioningworks2 0 0 2一0 3一1 5发布2 0 0 2一0 4一0 1实施一护,曰 .，一、扛八飞材，、J川对气二厂、中华人 民共和 国国家质量监督检验检疫总局中华人民共和国建设部联合发：.中华人 民共和 国国家标准通风与空调工程施工质量验收规范C odeofacceptanceforconstructionqualityofventilationand airconditioningworksG B5 0 2 4 3一2 0 0 2主编部门：中华人 民共和国建设部批准部 门：中华人 民共和国建设部施行 日期：20 0 2年4月1日中国计 划出 版 社2 0 O 2）匕京中华人民共和国国家标准通风与空调工程施工质量验收规范G B 5 0 2 4 3一2 0 0 2中华人民共和国建设部主编中国计划出版社出版（地址：北京市西城区木裤地北里甲n号国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 1 36 3 9 0 6 4 1 4)新华书店北京发行所发行世界知识印刷厂 印刷85 0 x11 6 8毫米1/3 26.2 5印张1 6 1千字2 0 0 2年3月第一版2 0 0 4年3月第六次印刷印数2 1 0 1 0 1一2 2 0 2 0 0册统一书号：1 5 80 0 5 84 80定价：2 8.0 0元关于发布国家标准通风与空调工程施工质量验收规范的通知建标仁2 0 0 26 0号根据建设部关于印发 二0 0 0 至二0 0一年度工程建设国家标准制定、修订计划的通知（建标2 0 0 187号）的要求，上海市建设 和管理委员会会同有关部门共同修订了通 风与空调工程施工质量验 收规范。我部组织有关部门对该规范进行 了审查，现批准为 国家标准，编号 为G B5024 3一20 0 2，自200 2年4月1日起施行。其中，4.2.3、4.2.4、5.2.4、5.2.7、6.2.1、6.2.2、6.2.3、7.2.2、7.2.7、7.2.8、8.2.6、8.2.7、1 1.2.1、n.2.4为强制性条文，必须严格执行。原通 风与空 调工程质量检验评定标准G B J3 0 4一88及通 风与空 调工程 施工及 验收规范 G B50 2 4 3一9 7同时废止。本规范由建设部负责管理 和对 强制性条文 的解 释，上海市安装工程有限公司负责具体技术内容的解释，建设部标准定额研究所组织 中国计划 出版社 出版发行。中华人 民共和国建设部二0 0二年三月十五 日目1总则 （1)2术语 （2)3基本规定 （5)4风管制作 （8)4.1一般规定 ，（8)4.2主控项 目 （1 0)4.3一般项 目 （1 8)5风管部件与消声器制作 （2 8)5.1一般规定 ，（2 8)5.2主控项 目 ，（2 8)5.3一般项 目 ”（2 9)6风管系统安装 （3 4)6.1一般规定 （3 4)6.2主控项 目 ，（3 4)6.3一般项 目 （3 6)7通风与空调设备安装 （4 1)7.1一般规定 ，（4 1)7.2主控项 目 ，（4 1)7.3一般项 目 （4 3)8空调制冷系统安装 ，（5 1)8.1一般规定 （5 1)8.2主控项 目 （5 1)8、3一般项 目”二”二”二”二”（5 4)9空调水系统管道与设备安装 （5,8)19.1一般规定 （5 8)9.2主控项 目 （5 8)9.3一般项 目 （6 1)1 0防腐与绝热 ，（6 9)1 0.1一般规定 （6 9)1 0.2主控项 目 （6 9)1 0.3一般项 目 （7 0)1 1系统调试 （7 4)1 1.1一般规定 （7 4)1 1.2主控项 目 （7 4)1 1.3一般项 目 （7 7)1 2竣工验收 （7 9)1 3综合效能的测定与调整 （82)附录A漏光法检测与漏风量测试 （84)附录B洁净室测试方法 （9 2)附录C工程质量验收记录用表 （1 0 1)本规范用词说明 （1 4 6)附：条文说明 （1 4 7)1总则1.0.1为了加强建筑工程质量管理，统一通风与空调工程施工质量 的验收，保证工程质量，制定本规范。1.0.2本规范适用于建筑工程通 风与空调工程施工质量的验收。1.0.3本规范应与现行国家标准建筑工程施工质量验收统一标准G B5 0 3 0 0一2 0 0 1配套使用。1.0.4通风与空调工程施工中采用的工程技术文件、承包合同文件对施工质量的要求不得低于本规范的规定。1.0.5通 风与空调工程施工质量 的验收除应执行本规范的规定外，尚应符合国家现行有关标准规范的规定。2术语2.0.1风管airduct采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。2.0.2风道airchannel采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道。2.0.3通风工程ventilationworks送风、排风、除尘、气力输送 以及防、排烟系统工程的统称。2.0.4空调工程airconditioningworks空气调节、空气净化与洁净室空调系统的总称。2.0.5风管配件ductfittings风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法 兰等。2.0.6风管部件ductaccessory通 风、空调 风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等。2.0.7咬口S eam金 属薄板边缘弯曲成一定形状，用于相互固定连接的构造。2.0.8漏风量airleakagerate风管系统中，在某一静压下通过 风管本体结构及其接口，单位时间 内泄 出或渗入的空气体积量。2.0.9系统风管允许漏风 量airsystempermissibleleakagerate按风管系统类别所规定平均单位面积、单位时间内的最大允许漏风量。22.0.1 0漏风率airsystemleakageratio空调设备、除尘器等，在工作压力下空气渗人或泄漏量与其额定风量的比值。2.0.1 1净化空调 系统aircleaningS ystem用于洁净空间的空气调节、空气净化系统。2.0.1 2漏光检测airleakcheckwithlighting用强光源对风管的咬口、接缝、法兰及其他连接处进行透光检查，确定孔洞、缝隙等渗漏部位及数量的方法。2.0.1 3整体式制冷设备packagedrefrigeratingunit制冷机、冷凝器、蒸发器及系统辅助部件组装在同一机 座上，而构成整体形式的制冷设备。2.0.1 4组装式制冷设备assemblingrefrigeratingunit制冷机、冷凝器、蒸发器及辅助设备采用部分集中、部分分开安装形式的制冷设备。2.0.1 5风管系统的工作压力designworkingpressure指系统风管总风管处设计的最大的工作压力。2.0.1 6空气洁净度等级aircleanlinessclass洁净空间单位体积空气中，以大于或等于被考虑粒径的粒子最大浓度限值进行划分的等级标准。2.0.1 7角件cornerpieces用于金属薄钢板法 兰风管四角连接的直角型专用构件。2.0.1 8风机过滤器单元（F F U、F M U)fanfilter(module)unit由风机箱和高效过滤器等组成的用 于洁净空 间的单元式送风机组。2.0.1 9空态as一built洁净室 的设施已经建成，所有动力接通并运行，但无 生产设备、材料及人员在场。2.0.2 0静态at一rest洁净室 的设施已经建成，生产设备已经安装，并按业 主及供应3商同意的方式运行，但无生产人员。2.0.2 1动态operational洁净室 的设施 以规定的方式运行及规定的人员数量在场，生产设备按业 主及供应商双方商定的状态下进行工作。2.0.2 2非金属材料风管nonmetallicduct采用硬聚氯乙烯、有机玻璃钢、无机玻璃钢等非金属无机材料制成的风管。2.0.2 3复合材料风管foil一insulantcompositeduct采用不燃材料面层复合绝热材料板制成的风管。2.0.2 4防火风管refractoryduct采用不燃、耐火材料制成，能满足一定耐火极限的风管。3基 本 规 定3.0.1通风与空调工程施工质量 的验收，除应符合本规范的规定外，还应按 照被批准 的设计图纸、合同约定的内容和相关技术标准的规定进行。施工图纸修改必须有设计单位的设计变更通知书或技术核定签证。3.0.2承担通风与空调工程项 目的施工企业，应具有相应工程施工承包的资质等级及相应质量管理体系。3.0.3施工企业 承担通 风与空调工程施工图纸深化设计及施工时，还必须具有相应 的设计资质及其质量管理体系，并应取得原设计单位的书面同意或签字认可。3.0.4通 风与空 调工程施工现场的质量管理应符合建筑工程施工质量验 收统一标 准 G B5030 0一20 0 1第3.0.1条 的规定。3.0.5通 风与空调工程所使用 的主要 原材料、成品、半成品和设备的进场，必须对其进行验收。验收应经监理工程师认可，并应形成相应的质量记 录。3.0.6通风与空调工程的施工，应把每一个分项施工 工序作为工序交接检验点，并形成相应的质量记 录。3.0.7通 风与空调工程施工过程中发现设计文件有差错的，应及时提出修改意见或更正建议，并形成书面文件及归档。3.0.8当通 风与空调工程作为建筑工程 的分部工程施工时，其子分部与分项工程的划分应按表3.0.8的规定执行。当通风与空调工程作为单位工程独立验收时，子分部上升为分部，分项工程的划分同上。表3.0.8通风与空调分部工程的子分部划分子分部工程送、排风系统防、排烟系统除尘 系统空调 系统风管与配件制作部件制作风管系统安装风管与设备防腐风机安装系统调试净化空调系统分项工程通风设备安装，消声设备制作与安装排烟风口、常闭正压风口与设备安装除尘器与排污设备安装空调设备安装，消声设备制作与安装，风管与设备绝热空调设备安装，消声设 备 制作 与安装，风管与设备绝热，高效过 滤器安装，净化设备安装制冷系统制冷机组安装，制冷剂管道及 配件安装，制冷附属设备安装，管道及设备 的防腐与绝热，系统调试空调水系统冷热水管道系统安装，冷却水管道系统安装，冷凝水管道 系统安装，阀门及部件安装，冷却塔安装，水泵及附属设备安装，管道与设备 的防腐与绝热，系统调试3.0.9通 风与空调工程 的施工应按规定的程序进行，并与土建及其他专业工种互相配合；与通 风与空调系统有关的土建工程 施工完毕后，应由建设或总承包、监 理、设计及施工单位共同会检。会检的组织宜由建设、监理或总承包单位负责。3.0.1 0通 风与空调工程分项工程 施工质量 的验收，应按本规范对应分项 的具体条文规定执行。子分部中的各个分项，可根据施工 工程 的实际情况一次验 收或数次验收。3.0.n通 风与空调工程中的隐蔽工程，在隐蔽前必须经监 理人员验收及认 可签证。3.0.1 2通 风与空调工程中从事管道焊接施工的焊工，必须具备操作资格证书和相应类别管道焊接的考核合格证书。3.0.1 3通 风与空调工程竣工的系统调 试，应 在建设 和监理单位的共同参与下进行，施工企业 应 具 有专业检测 人员 和符合有关标6准规定的测试仪器。3.0.1 4通 风与空调工程施工质量 的保修期限，自竣工验收合格日起计算为二个采暖期、供冷期。在保修期内发生施工质量问题的，施工企业应履行保修职责，责任方承担相应的经济责任。3.0.1 5净化空调系统洁净室（区域）的洁净度等级应符合设计的要求。洁净度等级的检测应按本规范附录B第B.4条的规定，洁净度等级与空气中悬 浮粒子 的最大浓度限值（C。）的规定，见本规范附录B表B.4.6一1。3.0.1 6分项工程检验批验收合格质量应符合下列规定：1具有施工单位相应分项合格质量的
