自动喷水灭火系统CPVC管管道工程技术规程
自动
喷水
灭火
系统
CPVC
管道工程
技术规程
CECS234
2008

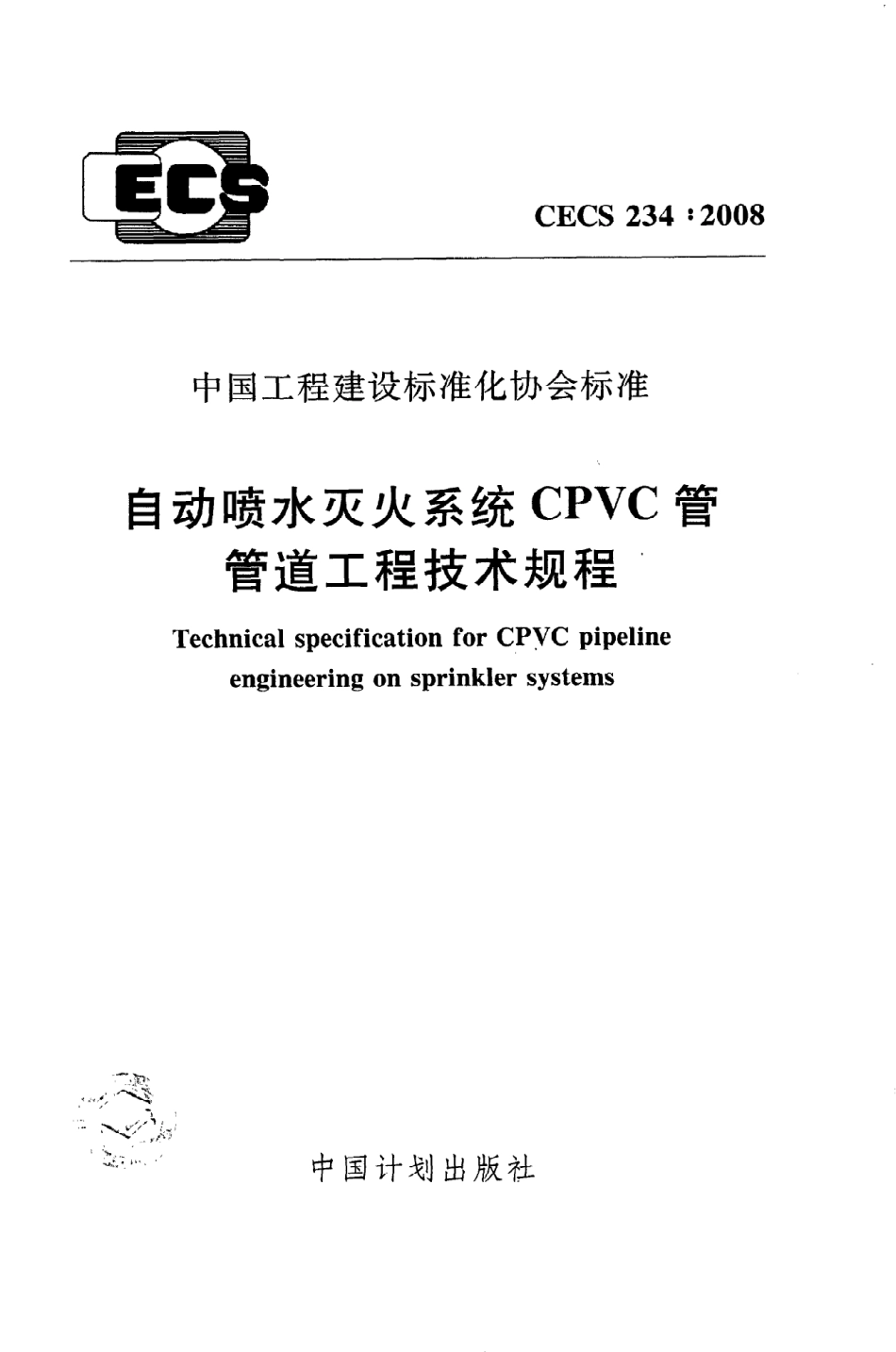

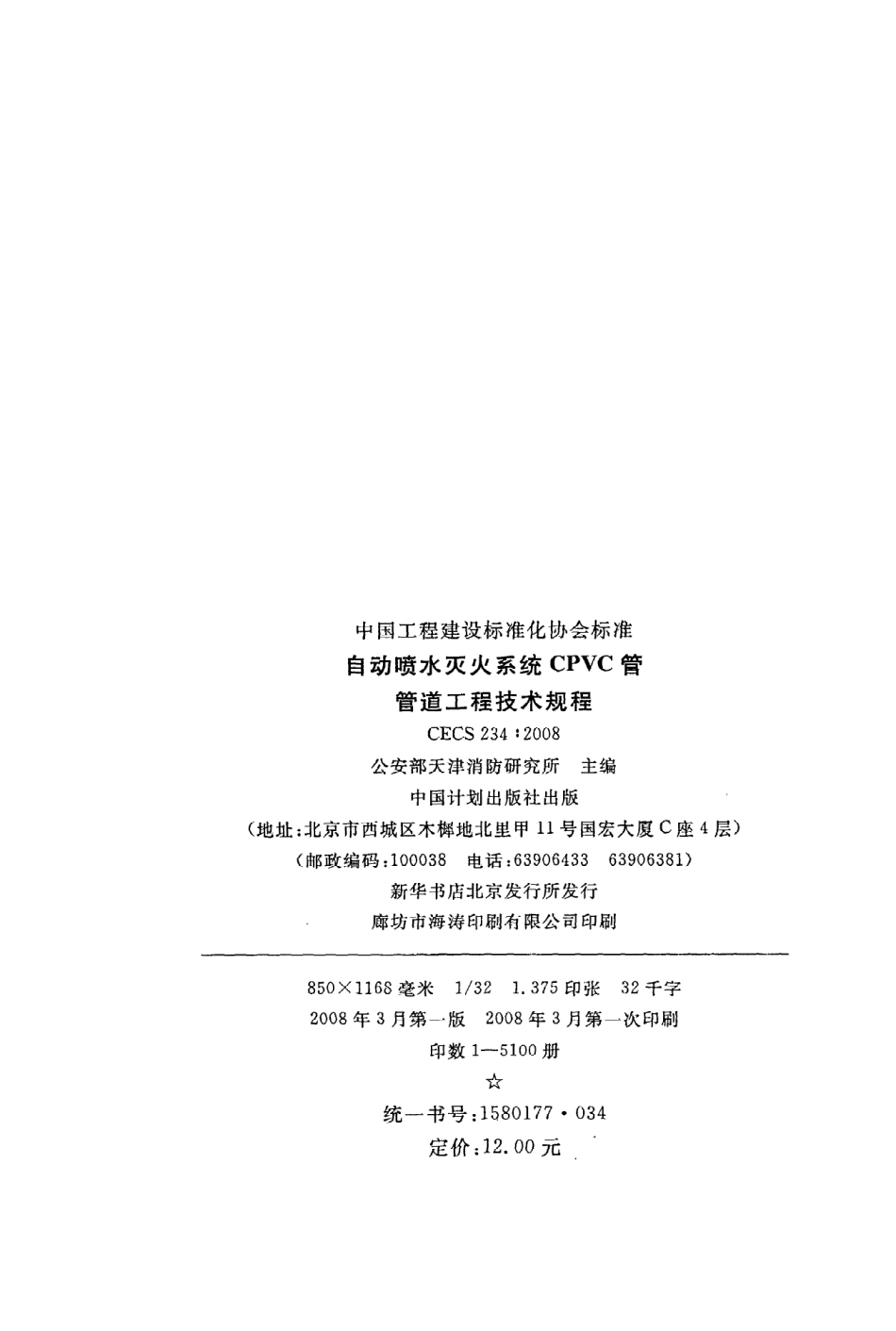

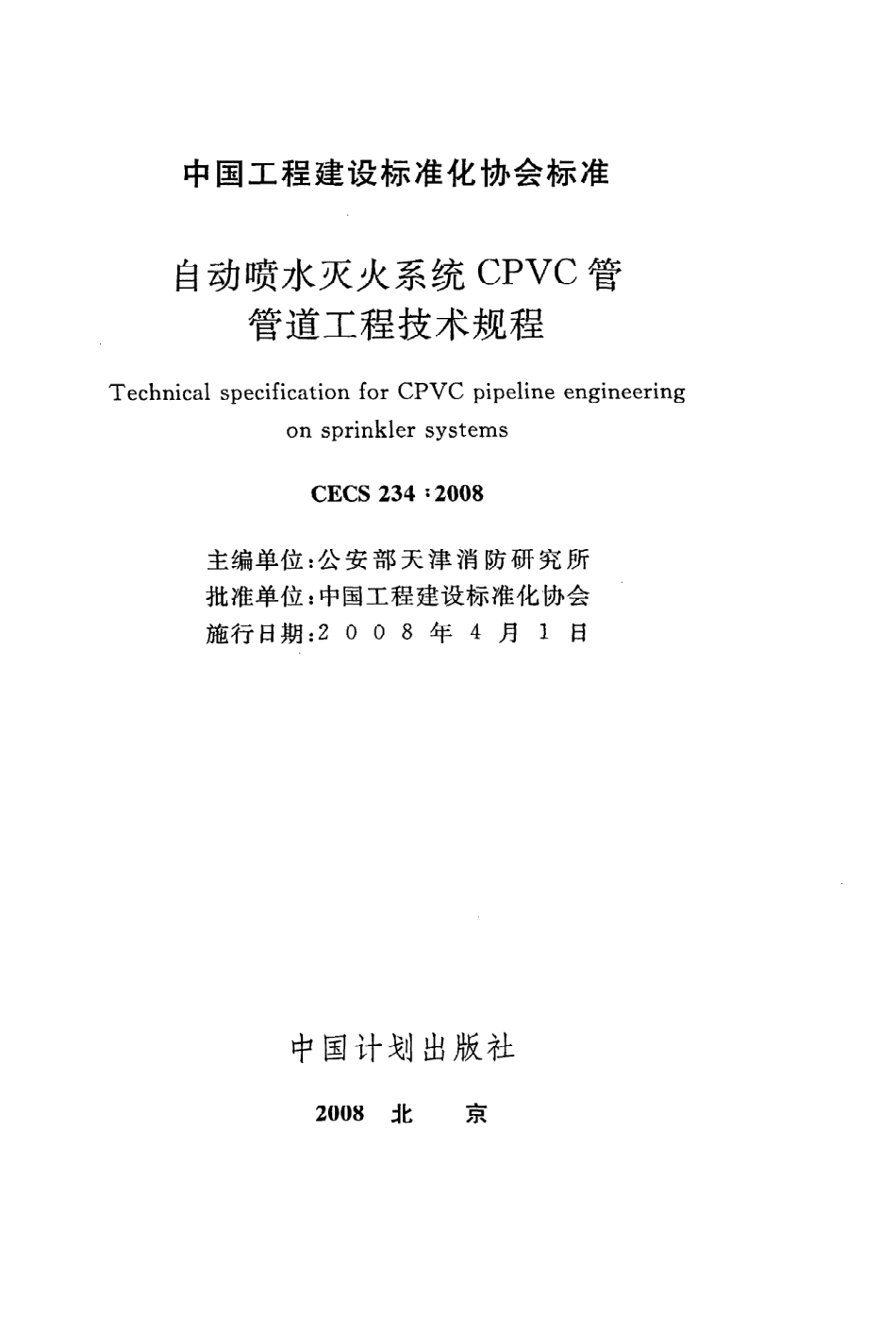

C E C S 2 3 4:2 0 0 8中国工程建设标准化协会标准自动喷水灭火系统C P V C管管道工程技术规程”T echnicalspecificationforC P yCpipelineengineeringonsprinklersystemst吧,少、钱阅巨李卜又夕)承:中国计划 出版社中国工程建设标准化协会标准自动喷水灭火系统C P V C管管道工程技术规程T echnicalspecificationforC P V CpipelineengineeringonsprinklersystemsC E C S 2 3 4:2 0 0 8主编单位:公安部天津消防研 究 所批 准单位:中国工程建设标准化协会施行 日期:200 8年4月1日中国计划出版社2 0 0 8北京中国工程建设标准化协会标准自动喷水 灭火 系统C P V C管管道工程技术规程C E C S 2 3 4,2 0 0 8公安部天津消防研究所主编中国计划 出版社 出版(地址:北京市西城区木梅地北里 甲n号 国宏大厦C座4层)(邮政编码:1 0 0 0 3 8电话:6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行廊坊市海涛印刷有限公 司印刷85 oX ll6 8毫米1/3 21.3 7 5印张3 2千字2 0 0 8年3月第一版2 0 0 8年3月第一次印刷印数1一5 1 0 0册统一书号:1 5 80 1 7 7.0 3 4定价:1 2.0 0元中国工程 建设标准化协会公曰匕 匀第1 6号关于发布自动喷水灭火系统C P V C管管道工程技术规程的公告根据中国工程建设标准化协会2 0 0 6 建标协字第2 8号文关于印发中国工程建设标准化协会2 0 0 6年第二批标准制、修订项目计划 的通知的要求,由公 安部天津消防研究所等单位编制的自动喷水灭火系统C P V C管管道工程 技术规 程,经消防系统专业委员会组织审查,现批 准 发布,编号为C E C S 2 3 42 0 0 8,自2。8年4月1日起施行。二0 0 八年二月二十七日.J J.J-目 U吕根据中国工程建设标准化协会(2 0 0 6)建标协字第2 8号文关于印发中国工程建设标准化协会2 0 0 6年第二批标准制、修订项 目计划的通知的要求,制定本规程。C P V C称氯化聚氯乙烯,其管材具有重量轻、耐腐蚀 和易安装等优点,是用于自动喷水灭火系统中的一种新颖管材。本规程在收集国外标准 的有关规定,并对 国外自动喷水灭火系统采 用C P V C管材及管件的设计、生产和应用现状调查研究 的基础上,结合我 国国情 编制 而成。本规程共分6章和2个附录,内容主要 包 括 总则、术语 和符号、材料、工程设计、管道安装和验收。根据国家计委计标1 9 86 号 文关于请中国工程建设标准化协会负责组织推荐工程建设标准试点工作的通知要求,推荐给设计、施工和使用单位采用。本规程由中国工程建设标准化协会消防系统专业 委 员会C E C S/T 2 1归口管理,由公安部天津消 防研究所(天津市南开区 卫津南路1 1 0号,邮编3 0 0 3 81)负责解 释。在使用中如发 现需要修改和补充之处,请将意见和资料径寄解释单位。主 编 单 位:公安部天津消防研究所参编 单 位:浙江省公安消防总队上海市公安消防局广东省公安消防总队广东省深圳市公安消 防总 队广东省东莞市公安消防总 队华东建筑设计研究院有 限公 司中国中元 国际工程公 司中国建筑设计研究院机电院柏城工程技术(北京)有 限公 司中国建筑东北设计研究院路博润特种化工(上海)有限公司环琪(太仓)塑胶工业有 限公 司主要起草人:宋波杨丙杰吴播李毅杨琦黄晓家曾相铎周 志忠何 志波荣路清葛素兰傅玉祥赵铿吴 和俊崔长起刘大伟中国工程建设标准化协会2 0 0 8年2月2 7日目次1总则 ,(1)2术语和符号 (2)2.1术语 ,(2)2.2符号 (2)3材料 (4)3.1一般规定 (4)3.2材料 (4)4工程设计 (8)4.1一般规定 ,一(8)4.2管道布置 (8)4.3管道水力计算 (8)4.4管道温度变形计算和补偿 (9)5管道安装 (ll)5.1一般规定 ,(1 1)5.2管道连接 (1 1)5.3管道安装 (1 3)5.4水压试验和冲洗 (1 3)6验收 ,(1 5)附录AC P V C管水力计算 (1 7)附录B当量长度表 (1 9)本规范用词说明 (2。)1总则1.0.1为了规范C P V C管材及管件在 自动喷水灭 火系统中的应用,做到技术先进、安全 可靠、经济合理、确保工程质量,制定本规程。1.0.2本规程适用 于轻、中危险级I级场所中湿式自动喷水灭火系统公称外径不超过5 0 mm的配水管及 配水支管,采用C P V C管时管道工程 的设计、施工及验收。1.0.3自动喷水灭火系统C P V C管管道工程的设计、施工及验收,除执行本规程的规定外,尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1粘接剂solventcement通 过自身化学特性将C P V C管道及管件进行冷溶连接的产口口口。2.1.2标准尺寸比(S D R)standarddimensionalratio管道外径与壁厚 的 比值。2.1.3管系列(S)pipeseries与管道外径 和壁厚有关的无量 纲数,S一(S D R一1)/2。2.1.4蒸发率rateofevaporation在一定的温度和条件下,C P V C粘接剂挥发率与醋酸丁醋挥发率的比值。2.1.5静止 固化时间staticcuringtime在4一3 8下,使用粘接剂将管道与管件连接后,接口处在不承受外力状态下,达到 固化的最短 时间。2.1;6自由臂freearm管道 因水温或环境温度变化产生 的伸缩,通 过折角转弯或转弯管段的悬臂摆幅进行补偿的管段。2.2符号C海登一威廉系数;dj管道计算内径;dn管道公称外径;i管道单位长度水头损失;K管材 的 比例系数;2L管段长度;L a最小自由臂长度;L自固定支撑点起管道伸缩长度;qg设计流量;T计算温差;爪管道外气温的最大变化温差;T s管道内水的最大变化温差;a线膨胀 系数。3材料3.1一般 规 定3.1.1自动喷水灭火系统所选 用的C P V C管材、管件和粘接剂,应经 国家消防产品质量监督检验测试中心型式检验合格。3.1.2C P V C管材外表 面应标明产品名称、规格(公称外径、公称压力)、生产厂名称、生产日期、商标和执行标准号。管件上应标明产品名称、规格(公称外径、公称压力)、生产厂名称、生产日期和执行标准号。3.1.3盛装粘接剂的容器 上应标明产品名称、生产厂名称、产品牌号、执行标准号、生产日期、生产批号及安全警告,并附有产品合格证书和使用说明书。3.1.4管材、管件和粘接 剂 的材料鉴定、燃烧性能及耐腐蚀 性 能等应符合国家现行有关标准 的要求,并应 有 国家级产品质量 监督检验 机构出具 的检验报告。3.1.5C P V C管件应采用 与管道材质相 同的材料注塑成 型,其压力等级不得小 于管道 的压力等级。3.1.6与管材配套的连接管件、粘接剂、橡胶密封圈及其他带有金属嵌件的管件等,应由同一生产企 业 配套供应,并对其质量负曰片夕工。3.2材料3.2.1自动喷水灭火系统C P V C管材、管件的外观质量应符合下列要求:1管材的内外表 面应 光 滑、平整、无 凹陷、无分解变色线、不应有颜色不 匀 和其 他影响性 能 的表面缺 陷,不应 含 有可 见4杂 质;2管端应切割平整,并与轴线垂直;3管件内外表 面不得有裂纹、气泡、脱皮、严重 的冷斑和明显的杂质;4管材、管件应不透光。3.2.2自动喷水灭火 系统C P V C管材的规格尺寸应符合表3.2.2的要求。表3.2.2管材规格尺寸(mm)公称外径(dn)外径(O D)允许偏差管系列S(标准尺寸比S D R)6.3(13.5)壁厚(en)允许偏差2 53 3.4 0士 0.1 02.5 0+0.5 03 24 2.2 0士0.1 33.2 0+0.5 04 04 8.2 0士0,1 33,6 0+0.5 05 06 0.3 0士0.1 54.5 0+0.5 0公称外径(dn)3.2.3自动喷水灭火系统C P V C管件的 承口尺寸应符合表3.2.3的要求。表3.2.3管件承口尺寸 mm)最小承口深度承口顶部平均内径允许偏差承口底部平均 内径允许偏差2 52 8.5 83 3.6 6士0.1 33 3.2 7土0.1 33 23 1.7 54 2.4 2士0.1 34 2。0 4士0.1 34 03 4.9 34 8.5 6士 0.1 54 8.1 1士0.1 55 03 8,1 06 0.6 3士0.1 56 0。1 7士 0.1 53.2.4自动喷水灭火系统C P V C管材、管件的物理、力 学性能要求应符合表3.2.4的规定。项目指标管材管件密度(kg 耐)1 4 5 0?1 6 5 0树脂氯含量(质量分数)妻6 7%线性膨胀系数mm/(m)0.0 6?0.0 7导热率W/(mK)O。1 3 7最终抗拉强度(M P a)4 8.3导 电率不导 电弹性模量,2 3 oC(M P a)2 4 802 5 4 9悬臂梁(I Z O D)冲击强度(J/m)1 6 0)1 0 7维卡软化温度())1 0 8妻1 0 3压缩强度(M P a)6 6泊松 比0.3 5?0.3 8工作压力(2 3 oC)(M P a)1 3.8氧指数妻6 0%纵 向回缩率毛6%环刚度(K N/m)妻6.3落锤 冲击试验ooC,T I R簇5%环应力,2 3,第5 0年(M P a)3 3.5水压试验按升 压 速率2.O M P a/min加压 至6.0M P a后维持1min,试件无破裂现象环境试验在87士 2的蒸馏水中分 别 浸 泡3 0、9。、1 8od,取 出 后 在2 3条件下放置2 4 h,然 后 在相 对 湿 度 为5 0的条 件 下分别 进 行 抗 拉 试 验、抗 冲 击 试 验以及lmins.4 4 5 M P a水压 试 验。抗拉强 度不得 降低3 0%,水压试验 时 无 破 裂、断裂 或 出现裂纹 现象灭火试验试验装置及火源均按现行 国家标准G B5 1 3 5.1((自动喷水灭火 系统第1部分 洒水喷头确定,试 验后 整个 管 网进行水压试验,加压至1.Z M P a,保持smin,试件无破裂漏水现象表3.2.4管材的物理、力学性能要求3。2。5析出物。3。2。6粘接剂应呈 流动状态,在未搅动情况下不得有分层现象和粘接剂的性能指标应符合表3.2.6的规定。表3.2.6粘接剂的性能指标项目技 术 指 标沸点()5 7(基于2 0 沸腾成分丙酮)密度(kg/m3)9 4 5?1 0 2 5蒸发压力(P a)1.9 X 1 0 5(基于2 0 沸腾成分丙酮)挥发性百分 比(%)7 0?80蒸发率1.0储存温度()4?3 84工程 设计4.1一般 规 定4.1.1自动喷水灭火系统C P V C管材及管件应暗装。配水管和配水 支管应敷设 在吊顶内,且顶棚材料应为现行国家标准建筑内部装修设计防火规范 G B5022 2规定的A级或B l级顶棚装修材料。不做吊顶或吊顶材质不符合要求的场所,不得采用C P V C管管材及管件。4.1.2自动喷水灭火系统 中C P V C管道的工作压力不得超过1.Z M P a。4.1.3系统宜采用快速响应喷头,且喷头公称动作温度不应超过6 8。当闷顶或技术夹层内需设 置喷头 时,系统应采用快速 响应喷头。4.2管道 布 置4.2.1C P V C管道可采用金 属支、吊架固定,安装时其紧固件不得损伤管壁,金属吊杆与管道表面距离不 宜小于3 mm,金属管卡与管道接触部位应加橡胶垫或塑料软垫。4.2.2C P V C管道与供暖管道、蒸汽管道等热源 的净距 不得小 于2 0 O mm。当净距不能满足条件时,应采取相应 的绝热措施。4.2.3吊顶内
