《轻钢构架固模剪力墙结构技术规程》CECS283：2010.pdf

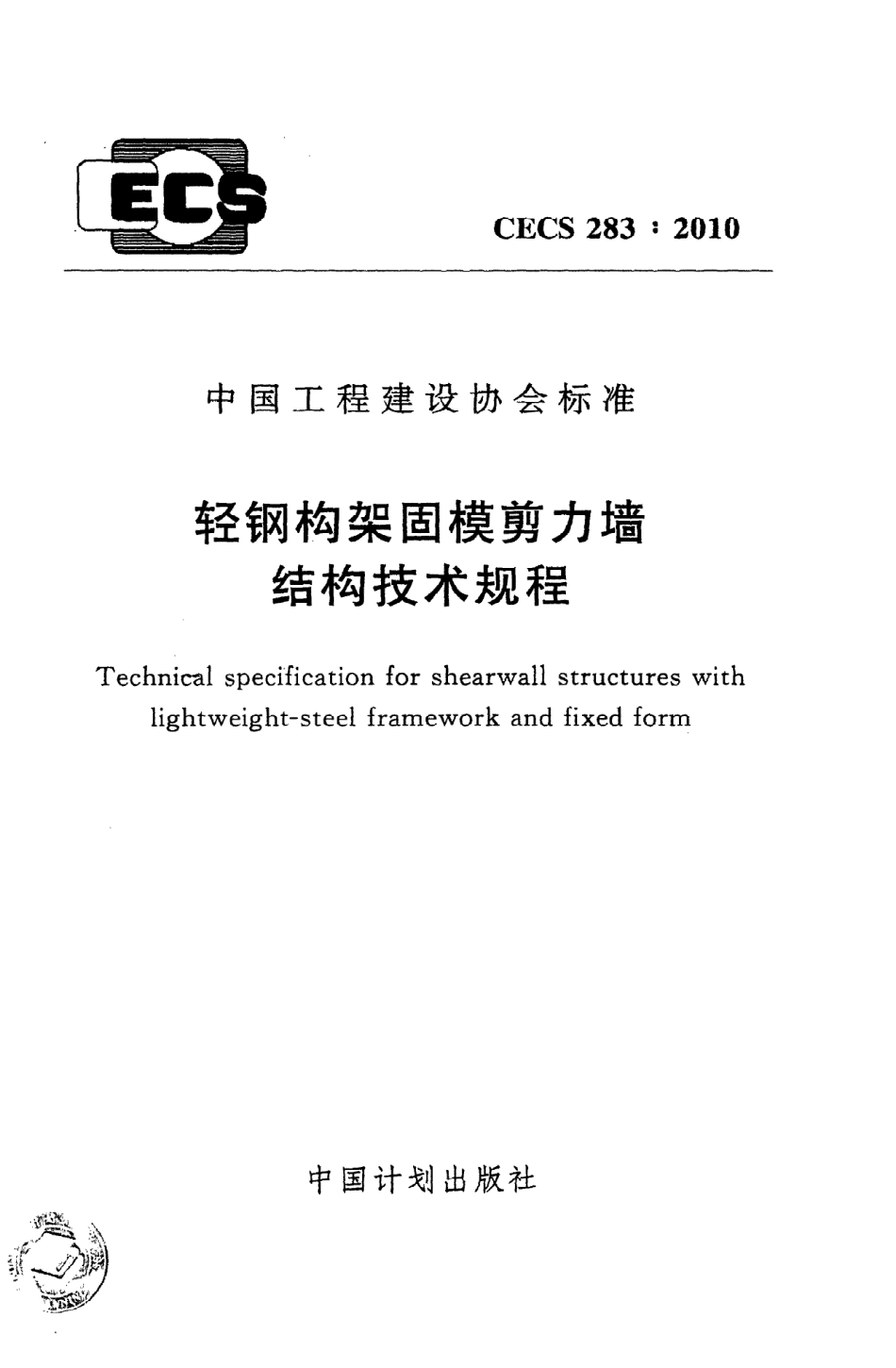

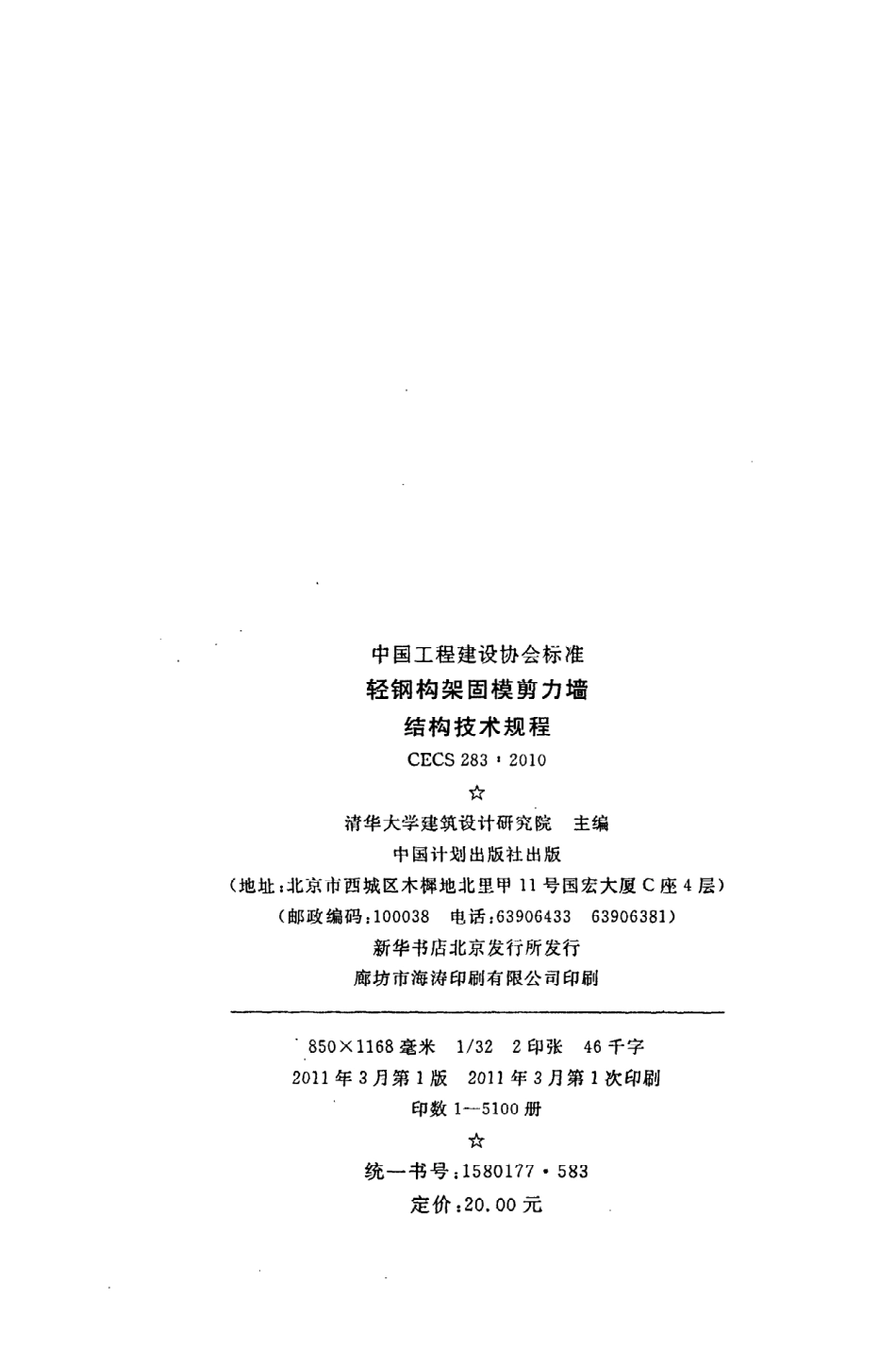

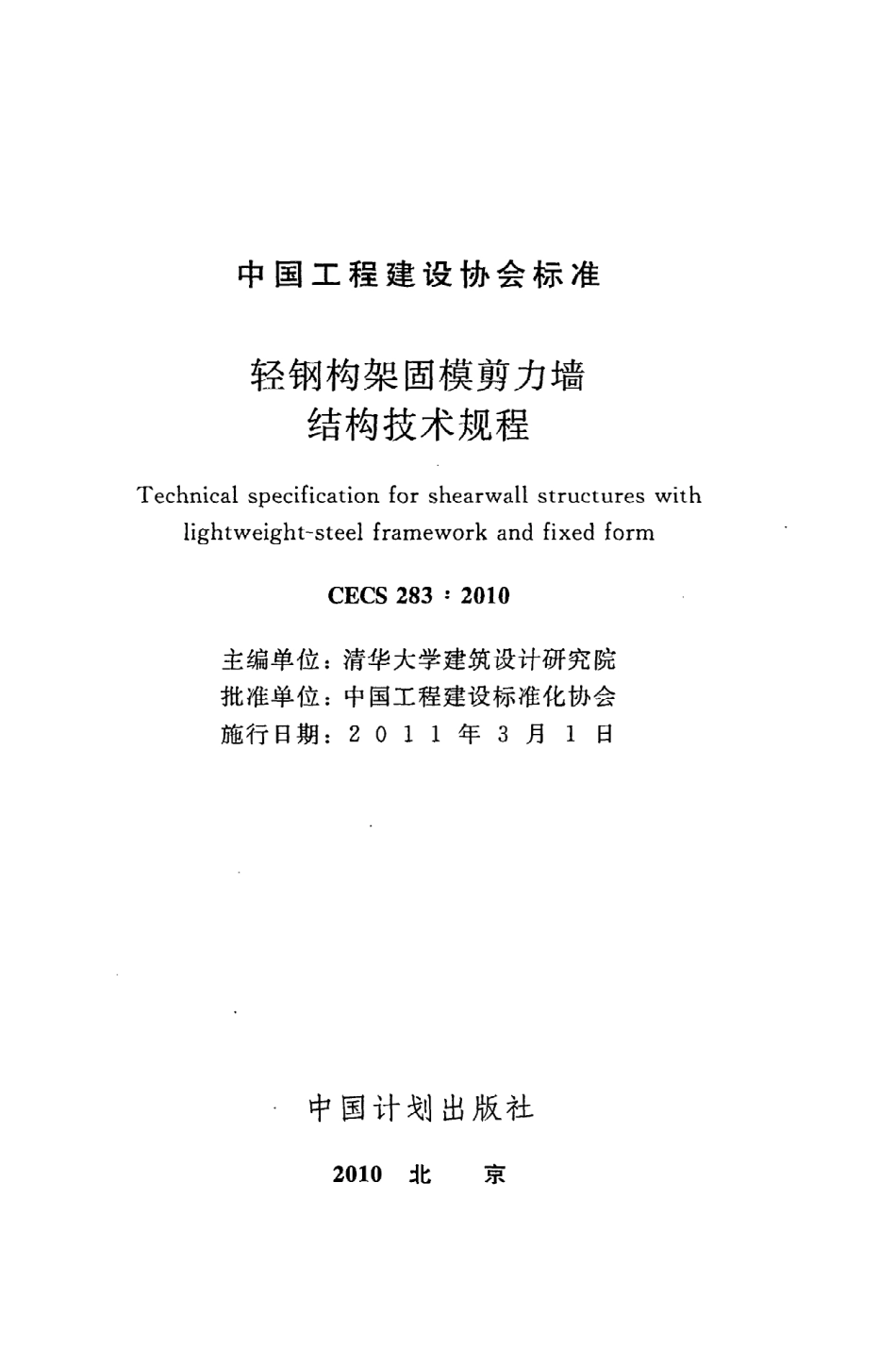

C E C S 2 83:2 0 1 0中 国工程建设 协 会标准轻钢构 架 固模剪力墙结构技术规程T echnicalspecificationforshearwallstructureswithlightweight一steelframeworkand fixedform中国计划 出版社中 国工程 建设协 会 标 准轻钢构架固模剪力墙结构技术规程T echnicalspecificationforshearwallstructureswith1ightweight一steelframeworkand fixedformC E C S 2 83:2 0 1 0主编单位：清华大学建筑设计研究院批准单位：中国工程建设标准化协会施行日期：201 1年3月1日中国计划 出版社2 0 1 0北京中国工程建设协会标准轻钢构 架 固模 剪力墙结构技术规程C E C S 2 832 0 1 0清华大学建筑设计研究院主编中国计划出版社 出版（地址：北京市西城 区木握地北里甲1 1号国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行廊坊市海涛印刷有限公 司印刷85 0 x1 1 6 8毫米1/3 2 2印张4 6千字2 0 1 1年3月第l版2 0 1 1年3月第1次印刷印数1一5 1 0 0册统一书号：1 5 80 1 7 75 83定价：2 0.0 0元中国工程建设标准化协会公告第7 0号关于发布轻钢构架固模剪力墙结构技术规程的公告根据 中国工程建设标准化 协会建标协字2 0 0 89 8号文关 于印发 2 0 0 8年工程 建设 协会标准制订、修订计划（第二批）的通”知的要求，由清华大学建筑设计研究院等单位编制的轻钢构架固模剪力墙结构技术规程，经本协会混凝 土结构专业委员会组织审查，现批准发布，编号为C E C S 2 832 01 0，自2 0 1 1年3月l日起施行。中国工程建设标准化协会二O一O年一月二十五日盔 名?J-.月 U吕根据中国工程建设标准化协会关于印发 2 0 0 8年工程建设协会标准制订、修订计划（第二批）的通知（建标协字2 0 0 89 8号）的要求制定本规程。清华大学研发并推向市场的轻钢构架固模剪力墙结构体系是现 阶段切实 可行 的产业化住宅体系之一。轻钢构 架 固模混凝 土剪力墙结构体系有 以下特点：1轻钢构架 可 以大规模工业化生产且加工简单、安装方便；2施工现场基本不用绑扎 钢筋，免拆模板，减 少湿作业 程度，有效加快施工速度；3节约材料、节 省人工、降低能耗、减少管理 费用，提高工程质卜大旦毛；4房屋 结构整体性好，抗震性能强；5结 构可满 足较复杂 的建筑平面要求；6工程综合造价相对低廉。本规程 主要内容包括：总则，术语和符号，材料，结构设计，构件设计计算，构造规定，施工技术，质量验 收等内容。根据原 国家计委计标1 9 861 6 4 9号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准 试点工作的通 知的要求，推荐给工程建设设计、施工、建设、监理等使用单位及工程技术人员采用。本规程 的某些 内容涉及专利。涉及发 明专利（实用新型专利）的具体技术 问题，使用者可直接与本规 程 主编单 位协商处理。本规程的发布机构不承担识别这些专利的责任。本规程 由中国工程建设 标 准化 协 会 混 凝 土结 构专 业 委员会C E C S/T C S归口管理，并负责解释（中国建筑科学研究院，北京市北三环 东路3 0号，邮编：1 0 0 0 1 3）。在使用中如发现需要修改或补充之处，请将意见和资料 寄往解释单位。主 编 单 位：清华 大学建筑设计研究院参编 单 位：中国建筑科学研 究院清华大学 土木工程系清华大学土建工程承包 总公司浙江大东吴集团建设有限公司威海建设集团股份有限公司主要起草人：刘彦生刘斌冯鹏任宝双邢秋顺沙安钱稼茹范重包裕 昆高中勤姚新良主要 审查人：肖从真李庆钢陈娣陈小兵范波李钟杨丽华张青钟芳林目1总则 （1)2术语 和符号 ，（2)2.1术语，（2)2.2符号 ，（3)3材料 ，（5)3.1轻钢构架及固模 ，（5)3.2混凝土 ，（5)3.3钢筋 ，（6)3.4焊接材料 ，（6)4结构设计 ，（7)4工一般规定 ，（7)4.2结构计算 （8)5构件设计计算 ，（9)5.1一般规定 ，（9)5.2剪力墙计算 （9)5.3楼板计算 （1 0)6构造规定 （1 2)6.1一般规定 ，（1 2)6.2板 ，（1 4)6.3墙 ，（1 5)7施工技术 （1 9)7.1一般规定 ，（1 9)7.2轻钢构架及固模工程 ，（1 9)7.3混凝土 工程 ，（2 0)18质量验 收 ”(2 2)8.1一般规定 ，2 2)8.2轻钢构架及固模安装工程 ，（2 3)8.3混凝土 工程 ，一（2 5)8.4轻钢构架 固模剪力墙结构外观质量及尺寸偏差，（2 6)附录A轻钢构架固模混凝土单向板最大裂缝宽度计算公式 二”(2 8)附录B轻钢构架的外观质量要求和几何尺寸的允许偏差 ，二”(3 0)附录C轻钢构架 的技术性能要求 ，（3 1)附录D轻钢构 架 的检查验 收 ，（3 2)本规程用 词说明 ，（3 3)引用标准 名 录 .(3 4)附：条 文说 明 ，一（3 5)C ontents、，声、少飞少夕曰O口尸O、沪飞2飞产飞了飞，少飞了、，产入声飞1 7、了、，户飞J产、J r飞声，飞，夕飞了飞，了、了5尸0 6677899902245999 0飞上下一，土工，占，土1人，土O自了产、了恤、了戈矛气护、了扭、了气、了tZ飞了飞了叮、尹了气了、了飞夕r飞1G ene全alprovisions2T ermsandsymbols ，2.1T erms2.2S ymbols3M aterials3.1L ightweight一steelframeworkand fixcdform3.2C oncrete3.3S tcet一bar3.4W eldingmaterial4S tructuraldesign .4,1G eneralrequirement4.2S tructuralcalculation ，5M emberdesign ，.，5.1G eneralrequircment5.2C alculationof shearwall5.3C alculationof floorslab6D etailingmeasures6.1G eneralrequirement6.2F loorslab6.3S hearwall7C onstructionworks ，.7.1G eneralrequirement7.2W orksoflightweight一steelframeworkand fixedform7.3W orksofconcrete ；.(l)(2)38A cceptanceofworks8.1G cneralrequirement8.2W orksoflightweight一steelframeworkand fixedform8.3W orksofconcrete8.4A ppearancequalityand dim色nsionaltoleranccoflightweight一steelframeworkand fixedform A ppendixAC alculatingformulaformaximumcrackof unidirectionalslabwith1ightweight一steelframeworkA ppendixBA pparentqualityrequirementanddimensionaltoleranceof1ightweight一steelframeworkA ppendixCT echnicalperformanceof1ightweight一steelframeworkA ppendixDC heckandacceptanceoflightweight一steelframeworkE xplanationofW ordinginthisspecification ，L istofquotedstandardsA ddition:E xplanationofprovisions(2 2)(2 2)(2 3)(2 5)(2 6)(2 8)(3 0)(3 1)(3 2)(3 3)(3 4)(3 5)4l总则1.0.1为满足轻钢构架固模剪力墙结构设计及施工的需要，做到技术先进、安全适用、经济合理、确保质量，制订本规程。1.0.2轻钢构架 固模 剪力 墙 结构适 用 于抗 震 设 防烈度不 大于8度的剪力墙结构体系。1.0.3轻钢构架固模剪力墙结构设计应尽量标准化，以方便工业化制作和安装。1.0.4轻钢构架固模剪力墙结构的设计、施工及验 收除应符合本规程 的规定外，尚应符合 国家现行有关标准 的规定。2术语 和符号2.1术语2.1.1轻型钢lightweight一steel冷弯薄壁U型钢、L型钢、C型钢或带钢的统称。2.1.2轻型钢格构lightweight一steellattice两侧由轻型钢做分肢，中间 由缀板或缀条连接形成的钢格构。包括将带钢切割开缝后 经平面内或平面外拉伸形成的整体式轻型钢格构。2.1.3钢拉条S teeltie在平行 排列 的钢格构一侧或两侧，平行 于轻型钢格构排 列 方向将其固定的钢筋或轻型钢等连接钢件。2.1.4轻钢构架lightweight一steelframework由轻 型钢格构、钢拉条等连接形成的格构式 钢架，或由两排钢筋焊接网与轻型钢格构共同形成的组合式钢架。分为墙体轻钢构架和楼板轻钢构架。2.1.5固模fixedform固定在墙体轻钢构架两侧或楼板轻钢构架底面，在混凝土浇筑与硬化过程中起 到支撑和定 型作用 的免拆 面板或保温板。2.1.6轻钢构架固模混凝土构件C oncretememberwith1ightweight一steelframeworkand fixedform由轻钢构架做骨架，一侧或两侧安装固模，在其间浇筑混凝土后形 成 的结构构件。分为轻钢构架固模混凝土墙体和轻钢构架 固模混凝 土楼板。2.1.7轻 钢 构 架 固模 剪 力墙结构S hearwallS tructurewithlightweigh卜steelframeworkand fixedform2由墙体轻钢构架及楼板轻钢构架在施工现场拼装、连接定型后在墙体轻钢构架两侧及楼板轻钢构架底面安装固模，在其间直接浇筑混凝土形成墙板及楼板等结构构件进 而形成的剪力墙结构体系。2.2符号2.2.1材料性能E。混凝土弹性模量；E s钢材弹性模量；关轻型钢抗拉强度设计值；九钢筋抗拉强度设计值；.ftk 混凝土轴心抗拉强度标准值。2.2.2作用、作用效应 及承载力M k按荷载效应 的标准组合计算的弯矩值；N考虑地震作用组合的轴向力设计值；V、墙体根部考虑地震作用组合的剪力设计值；氏k按荷载效应 的标准 组合计算的纵向受拉钢筋（轻型钢）应力。2.2.3几何参数w二x最大裂缝宽度；Z。r平均裂缝 间距；l!垂直于受拉钢筋（轻型钢）方向布置的轻型钢、箍筋或分布筋的间距；c最外层纵向受拉钢筋（轻型钢）外边缘至受拉区边缘的距离；A,受拉区纵 向轻型钢 的最小净截面积；A s受拉区纵 向钢筋 的截面积；deq受拉区纵 向钢筋（轻 型钢）的等效直径；b构件截面宽度；3h构件截面高度；h。构件截面有效高度。2.2.4计算系数及其他八E承载力抗震 调整 系数；只e按有效受拉混凝土截面 面积计算的纵 向受拉钢筋（轻型钢）配筋（钢）率；夕纵 向受拉 钢筋（轻型钢）配筋（钢）率；少裂缝 间纵 向受拉钢筋（轻型钢）应变不均匀系数；。钢材 弹性模量与混凝土弹性模量的比值。3材料3.1轻钢构 架及 固模3.1.1用 于制作钢格构的钢材，宜 采用Q 2 3 5、Q 3 4 5 钢。钢 材质量应分别符合现行国家标准碳
