《装配箱混凝土空心楼盖结构技术规程》JGJ@T207-2010.pdf

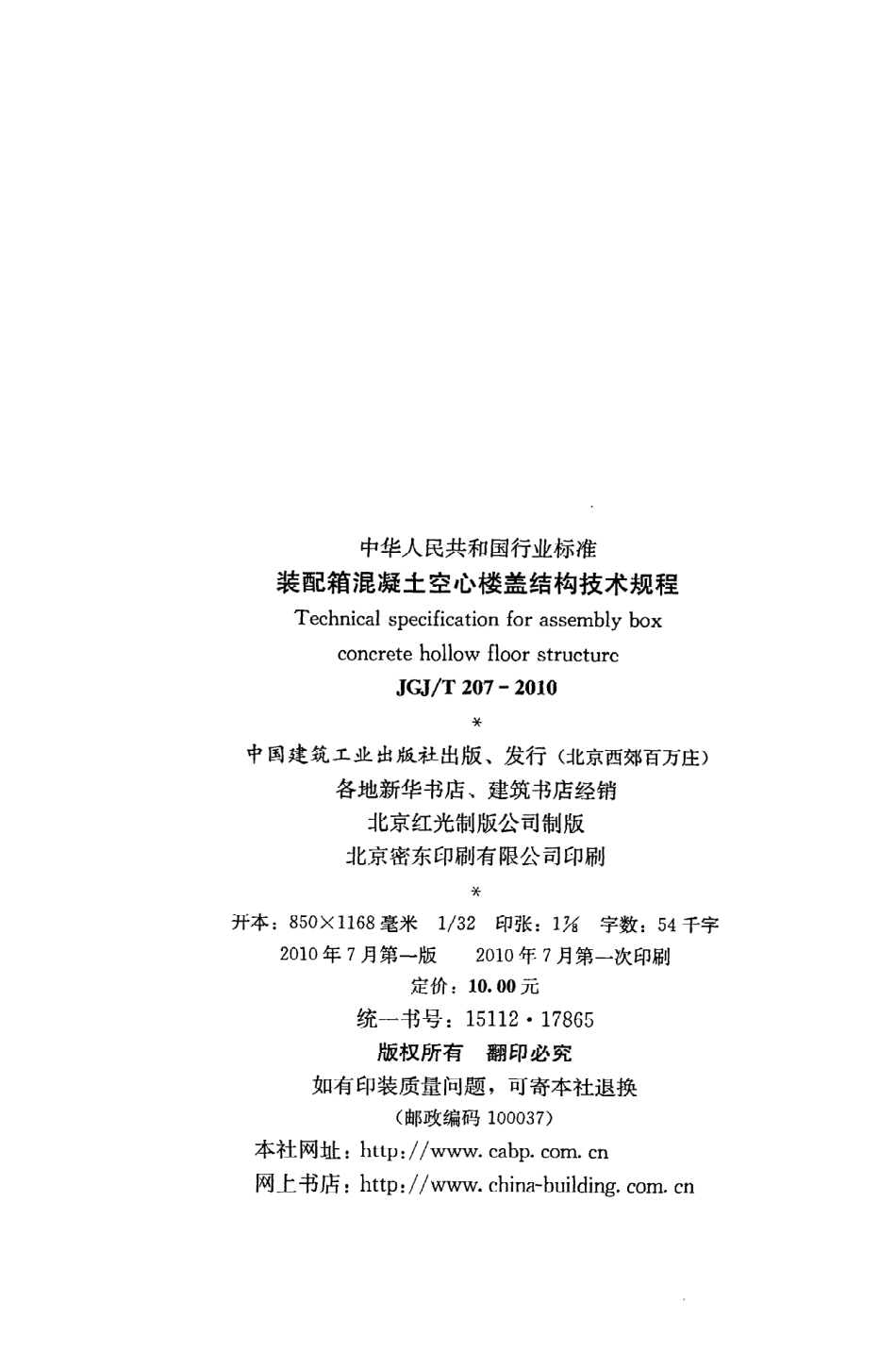

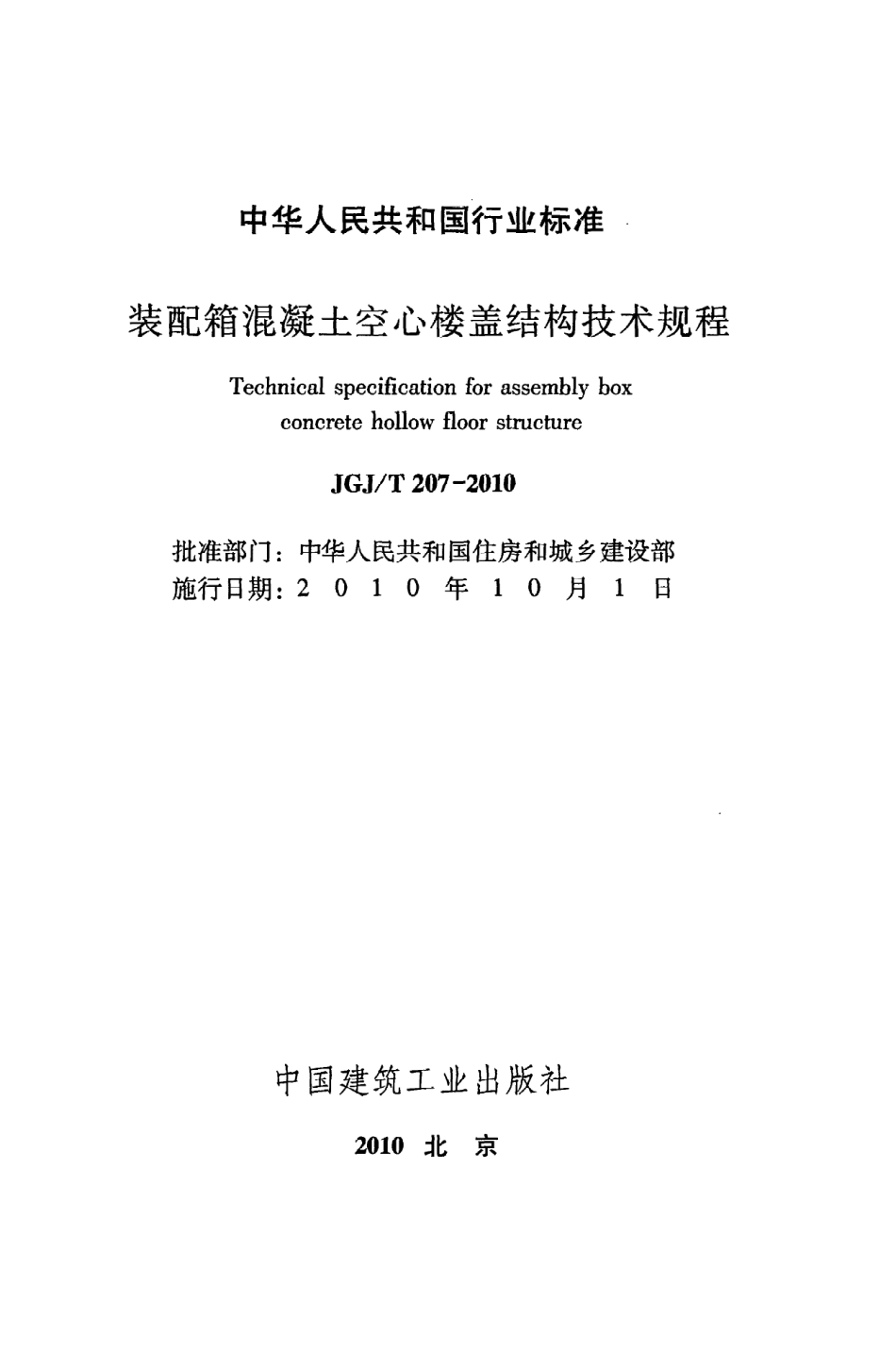

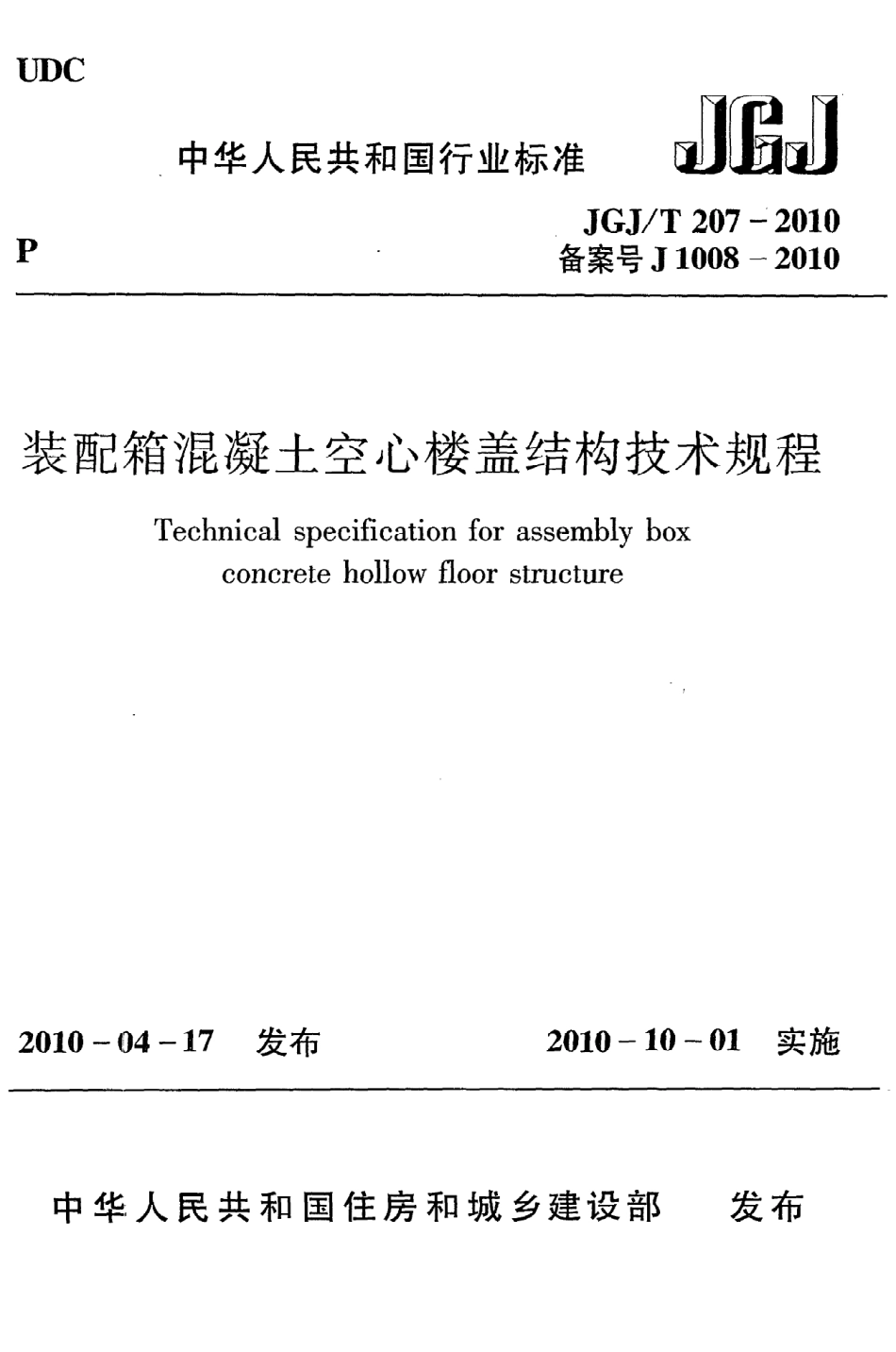

U D C中华人民共和国行业标准 履 PJ G J/T2 0 7一2 0 1 0备案号J 1 0 0 8一2 0 1 0装配箱混凝土空心楼盖结构技术规程T echnicalspecificationforassemblyboxconcretehollowfloorstructure2 0 1 0一0 4一1 7发布2 0 1 0一1 0一0 1实施中 华；人民共 和国住 房和城 乡建 设部发 布中华人民共和国行业标准装配箱混凝土空心楼盖结构技术规程T echnicalspecificationforasselllblyboxconcretehdlowfloorstructureJ G J尹 T2 0 7一2 0 1 0批准部门：中华人民共和国住房和城乡建设部施行 日期：201 0年1 0月1日中国建筑工业出版社2 0 1 0北京中华人民共和 国行业标准装配箱混凝土 空心楼盖结构技术规程T echnicalspecificationforassemblyboxconcretehollowfloorstructureJ C J/T2 0 7一2 0 1 0中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京密东印刷有限公司印刷开本：85 0 X ll6 8毫米1/3 2印张：1字数：5 4千字2 0 1 0年7月第一版2 0 1 0年7月第一次印刷定价：1 0.0 0元统一书号：1 5 1 1 21 7 86 5版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/www.cabp。om.C n网上书店：http:/www.china-building.C 中华人民共和国住房和城乡建设部公告第5 5 1号关于发布行业标准装配箱混凝土空心楼盖结构技术规程的公告现批准装配箱混凝土空心楼盖结构技术规程为行业标准，编号为J G J/T2 0 7一2 0 1 0，自2 0 1 0年1 0月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行（,中华人民共和国住房和城乡建设部2 0 1 0年4月1 7日前,曰根据住房和城乡建设部关于印发 2 0 0 8年工程建设标准规范制订、修订计划（第一批）的通知（建标2 0 0 81 0 2号文）的要求，规程编制组经广泛调查研究，认真总结实践，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规程。本规程的主要技术 内容是：总则、术语、装配箱、结构分析、设计规定、构造要求、施工和验收等。本规程由住房和城乡建设部负责管理，由山东天齐置业集团股份有限公司负责具体技术内容的解释。执行过程中如有意见或建议请寄送山东天齐置业集团股份有限公司（地址：山东省淄博市中心路2 6 5号，邮编：2 5 5 0 86）。本 规 程 主 编 单 位：山东天齐置业集团股份有限公司南通建工集团股份有限公司本 规 程 参 编 单 位：湖南大学同济大学济南大学济南坚构建筑技术公司山东同圆设计集团有限公司山东省建筑设计研究院山东城市建设职业学院本规程主要起草人员：刘俊岩李克翔吴方伯肖华锋刘旭谢群孙保亚应惠清陆洲导田茂军张向阳崔殿梓王玉章韩克胜原玉磊张波崔超魏晓东吕明谦吕超4伟武环胡曹智良听裴姜本规程主要审查人员：赵志络白生翔邹银生王孔藩赵考重焦安亮目次1总则 ，12术语 23装配箱 ，43.1一般规定 43.2顶板、底板 43.3侧壁筒 54结构分析 64.1一般规定 64.2结构分析方法 一65设计规定 86构造要求 1 06.1一般规定 1 06.2装配箱 ，1 06.3柱帽、托板、主肋梁、楼盖实心区域 1 17施工 1 37.1一般规定 ，1 37.2装配箱构件制作 1 47.3装配箱构件堆放 1 47.4模板安装 ，1 47.5装配箱安装 1 47.6钢筋安装 1 57,7管线安装，1 57.8混凝土施工 1 57.9模板拆除 ，1 68验收 1 768.1一般规定 1 78.2装配箱构件 1 78,3装配箱安装 1 98.4装配箱空心楼盖 ，2 0附录A装配箱顶板、底板承载力检验方法 2 1本规程用词说明 ，”2 4引用标准名录 ，2 5附：条文说明 2 7C ontents1G eneralP rovisions 12T erms 23A ssemblyB ox ，43.1G eneralR equirement ，43.2T opP lateand B ottomP late 43.3S ideW allofA ssemblyB ox 54S tructuralA nalysis 64.1G eneralR equirement 64.2M ethodofS tructuralA nalysis 65D esignR equirement 86D etaihngR equirement 1 06.1G eneralR equirement 1 06.2A ssemblyB ox 1 06.3C olumnC ap,P allet,M ainB eam,S olidA reaof F loor 1 17C onstruction ，1 37.1G eneralR equirement ，1 37.2M anufacturingofA ssemblyB oxC omponent 1 47.3A rrangementofA ssemblyB oxC omponent 1 47.4 F O rinworkI nstallation 1 47.5I nstallationofA ssemblyB ox 1 47.6R einforcementI nstallation 1 57.7R P ehneI nstallation 1 57.8C oncreteC onstruction”1 57.9F onnworkR emoval 1 68A cceP tance ，1 788,1G eneralR equirement 1 78,2A ssemblyB oxC omponent 1 78.3A ssemblyB oxI nstallation 1 98.4A ssemblyB ox C oncreteH ollowF loor 2 0A ppendixAV erificationM ethodofT opP lateand B ottomP late 2 1E xplanationofW ordingin T hisS pecification 2 4L istofQ uotedS tandards ，2 5A ddition:E xplanationof P rovisions 2 791总则1.0.1为使装配箱混凝土空心楼盖结构的设计与施工做到安全适用、技术先进、经济合理、确保质量，制定本规程。1.0.2本规程适用于建筑工程中装配箱混凝土空心楼盖结构的设计、施工及验收。1.0.3装配箱混凝土空心楼盖结构应根据建筑功能要求和施工条件，确定设计 和施工方案，并应严格执行质量检查和验收制度。1.0.4装配箱混凝土空心楼盖结构的设计、施工及验收，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语2.0.1装配箱assemblybox由预制的钢筋混凝土顶板、底板及由硬质材料制作的侧壁筒三个部件组装而成、用作空心楼盖内模和结构面层的箱形构件。2.0.2装配箱顶板、底板topplateand bottomplateofas-semblybox位于装配箱顶部、底部，用作楼（屋）盖结构面层的预制钢筋混凝土板。之0.3剪力齿shearing,slot在装配箱顶板和底板四周外沿部位按一定规则设置的、起到增加装配箱与肋梁咬合力的凹槽。2.0.4侧壁筒side一wallofassemblybox位于装配箱顶板和底板之间、由侧壁板围成的方筒形构件。2.0.5装 配 箱 混 凝土空心楼 盖assemblyboxconcretehollowfloor在现场按设计要求布置装配箱、绑扎肋梁的钢筋骨架，然后在箱体间浇筑混凝土而形成的密肋空腔楼盖。2.0.6暗箱C oncealedbox顶板上需要设置钢筋混凝土现浇层作为楼（屋）面结构层的装配箱。2.0.7明箱exposedbox顶板直接作为楼（屋）面结构层的装配箱。2.0.8肋梁ribbeam在相邻装配箱之间现场浇筑形成的钢筋混凝土梁。2.0.9主肋梁mainribbeam柱支承楼盖结构中，位于柱轴线上且截面高度等于楼盖厚度2的现浇钢筋混凝土梁。2.0.1 0柱支承楼盖column-supportedfloor由柱支承的沿柱轴线无梁或带主肋梁的空心楼盖。2.0.1 1边支承楼盖edge一supportedfloor周边支承为墙体或框架梁的空心楼盖。2.0二1 2直接设计法directdesignmethod将柱支承楼盖两个方向的总弯矩值按弯矩分配系数分配至各自方向的柱上板带和跨中板带的内力分析简化方法，又称经验系数法或弯矩系数法。2.0.1 3等代框架法equivalentframemethod将柱支承楼盖结构分别沿纵向、横向柱列等效成以柱轴线为中心的纵向等代框架和横向等代框架进行内力分析的简化方法。2.0.1 4体积空心率volumetricvoidratio由墙、柱、梁边缘所围成的楼盖区格板区域内，装配箱空腔体积与该区域结构所围体积的比值。3装配箱3.1一般 规 定3.1.1装配箱的长度、宽度和高度应由设计确定。顶板、底板的平面形 状 宜为矩形，平 面尺寸 的各边 长 度 宜 为5 0 0 mm一1 5 0 0 mm；箱体高度可取2 5 O mm一1 4 0 0 mm。3.1.2装配箱的规格尺寸和质量要求除应符合本规程第8.2节的要求，尚应符合施工要求的物理力学性能。3.2顶板、底板3.2.1顶板、底板的混凝土强度等级不应低于C 3 0。顶板应为自防水混凝土预制构件，抗渗等级不应低于0.6 M P a。叹仁月料三A一A图3.2.3剪力齿示意图3.2.2顶板、底板可采用加腋板或平板。当采用加腋板时，自中部 向板端截面宜 由薄到厚形成加腋。3.2.3当采 用 加 腋 板时，顶板、底板四周宜按一定规则设置剪力齿，剪力齿 的水平间距应与外伸钢筋间距一致，且不宜大于1 0 O mm。剪力齿（图3.2.3）几何尺寸宜符合下列规定：1外口宽度（b1)不宜小于6 0 mm，高度(hl）不宜小于S O mm;2内口宽度（bZ）不宜小 于4 O mm，高度（hZ）不宜小于5()mm;3深度（c）不宜小于 3 O mmo3.2.4当采用平板时，顶板伸出侧壁筒外壁不宜小于1 5?;顶板、底板上宜设定位块。3.2.5采用加腋板时，顶板、底板上应为侧壁板设置承插口，承插口长度应与侧壁筒的侧壁板长度一致，宽度宜大于侧壁板厚度Z rnm，深度不宜小于I O mm。3.2.6顶板、底板应按照现行国家标准混凝土结构设计规范G B50 0 1 0的相关规定进行承载力计算并配置钢筋。施工阶段验算时可作为四边简支板，施工荷载标准值宜取1 0 kN澎。当实际施工荷载超过上述荷载时，应按实际情况验算。3.3侧壁筒3.3.1侧壁筒宜选用低吸水率的硬质材料制作。材料中氯化物和碱的含量应符合国家现行有关标准的规定，且不应含有影响人身健康的有害成分。侧壁板选材应平整，不得有弯曲、凹陷、裂缝等初始缺陷。3.3.2当侧壁筒采用4块侧壁板组装时，侧壁板间板缝应严密，并宜采取对拉等固定侧壁板相对位置的措施。3.3.3侧壁筒应具有足够的承载力、刚度和稳定性，应能可靠地承受装配箱顶板 自重、新浇混凝土侧压力、混凝土振捣及其他施工荷载。侧壁筒应按现行行业标准建筑施工模板安全技术规范，J G J1 6 2的要求进行模板设计，必要时可在侧壁板上设置支撑。3.3.4侧壁筒与顶板、底板可通过承插口、定位块等措施连接、固定，应确保侧壁筒施工中不偏移。4结 构 分 析4.1一般 规 定4.1.1装配箱混凝土空心楼盖可用于框架、剪力墙、框架一剪力墙、框架
