现场设备、工业管道焊接工程施工质量验收规范 现场 设备 工业 管道 焊接 工程施工 质量 验收 规范 GB50683 2011

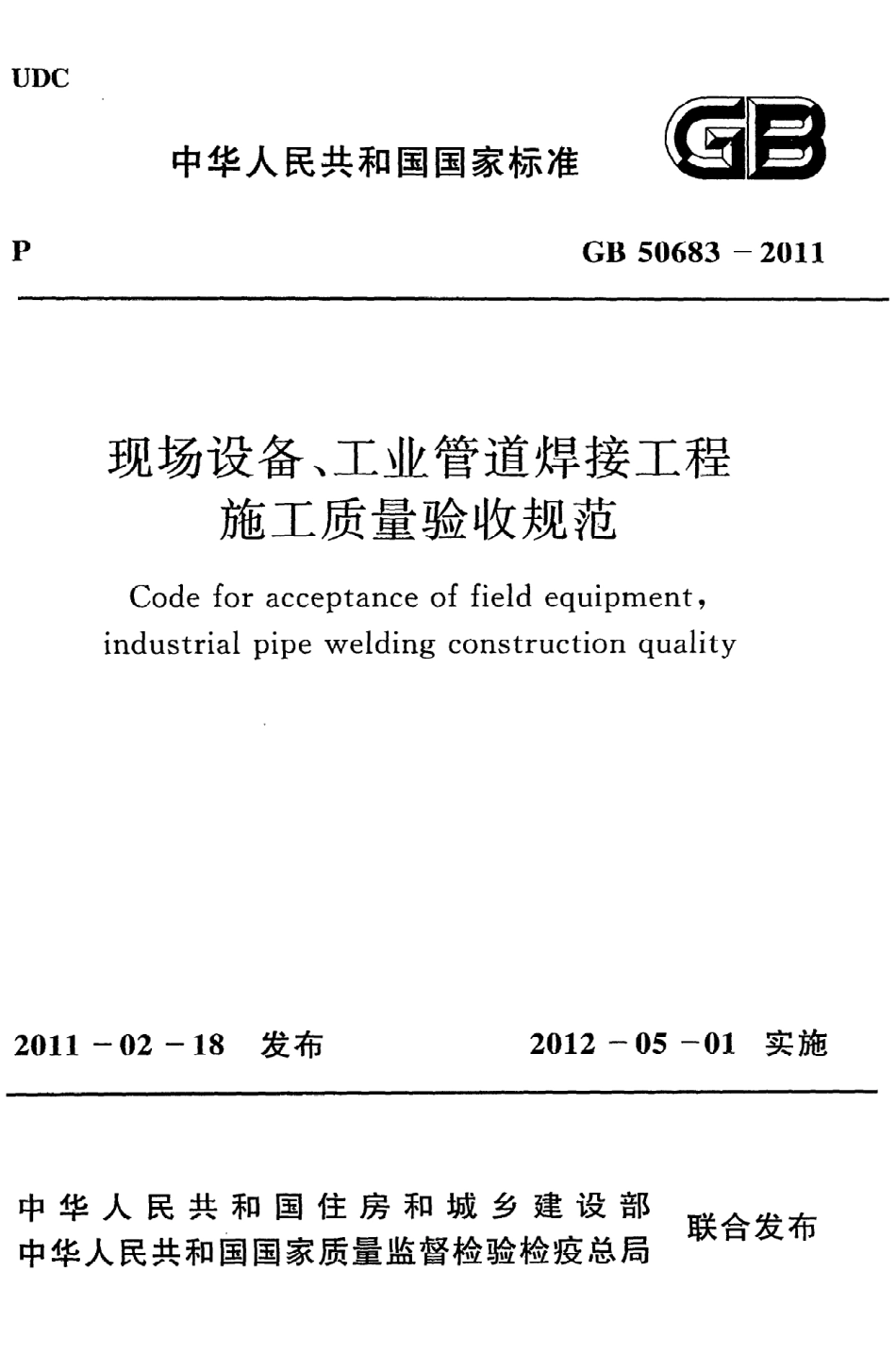

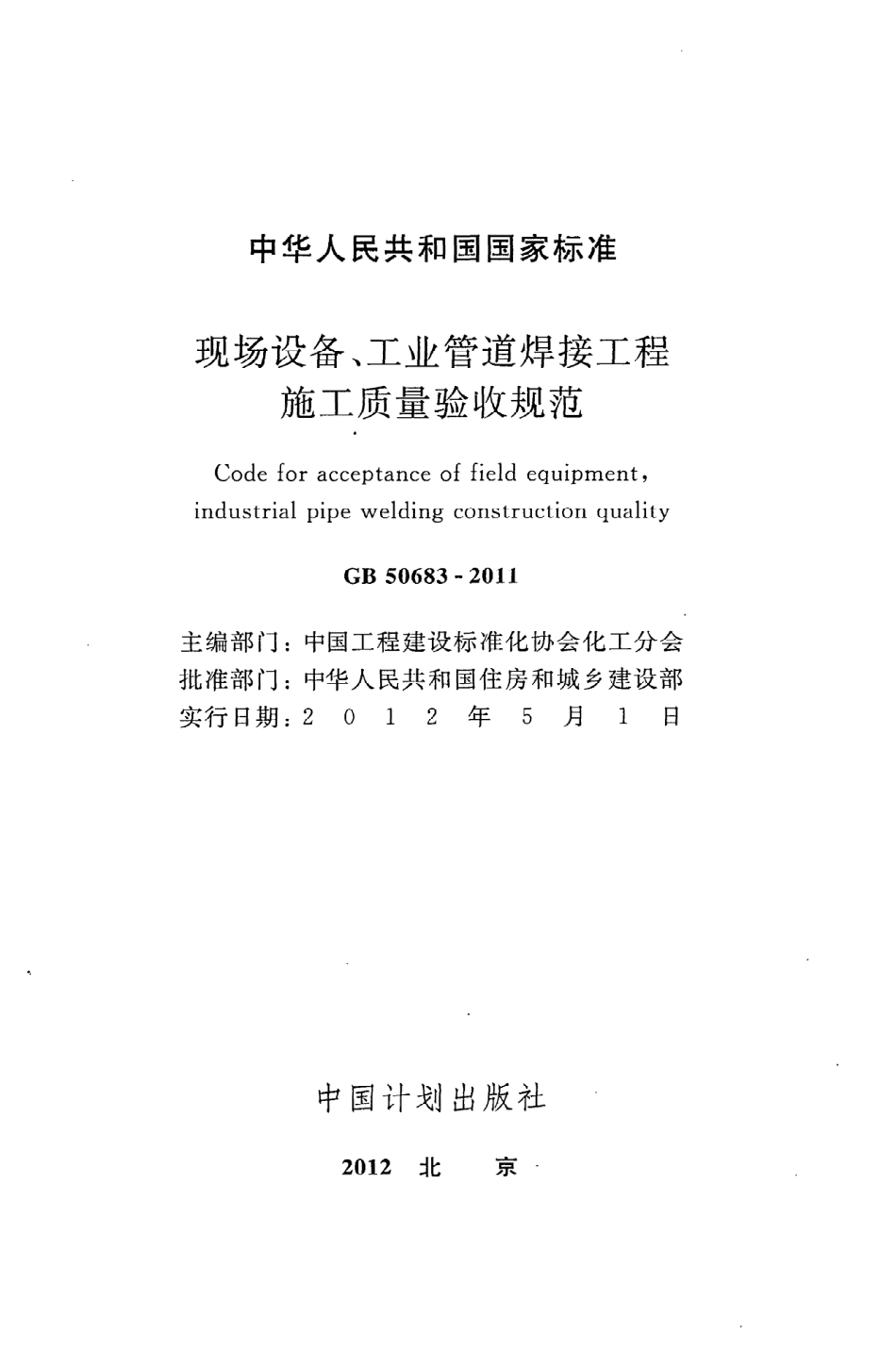

U D C中华人民共和 国国家标准PG B50 6 83一2 0 1 1现场设备、工业管道焊接工程施工质量验收规范C odeforacceptanceof fieldequipment,industrialpipeweldingconstructionquality2 0 1 2一0 5一0 1实施8月12 01 1一0 2一发布中 华 人民共 和 国 住 房 和 城 乡 建设部中华人 民共和 国国家质量监督检验检疫 总局联合发布到中华人民共和 国国家标准现场设备、工业管道焊接工程施工质量验收规范C ode foracceptanceof fieldequipment,industrialpipeweldingconstructionqualityG B5 0 6 83一2 0 1 1主编部 门:中国工程建设标准化协会 化工分会批准部门:中华人 民共和 国住房和城 乡建设部实行日期:201 2年5月1日中国计划出版社2 0 1 2北京中华人 民共和 国国家标准现场设备、工业管道焊接工程施工质 量验收规范G B5 0 6 83一2 0 1 1中国计划 出版社 出版(地址:北京市西城 区木棵地北里 甲1 1号 国宏大厦C座4层)(邮政编码:1 0 0 0 3 8电话:6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行北京世知印务有 限公 司印刷85 O X ll6 8毫米1/3 21.7 5印张3 8千字2 0 1 2年1月第1版2 0 1 2年1月第1次印刷印数1一3 0 1 0 0册统一书号:1 5 80 1 7 77 0 1定价:1 2,0 0元中华人民共和 国住房和城 乡建设部公告第9 3 9号关于发布国家标准现场设备、工业管道焊接工程施工质量验收规范的公告现批 准现场设备、工业 管道 焊接工程施工质量验收规范为国家标准,编号为G B5 0 6 83一2 0 1 1,自2 0 1 2年5月1日起实施。其中,第3.2.3(4)条(款)为强制性条文,必须严格执行。本规范 由我部 标 准定 额 研 究 所 组 织 中 国计 划 出版 社 出版 发行。中华人 民共和 国住房 和城 乡建设部二O一一年二月十八 日.J J.J-月 lJ舀本规范是根据原建设部关于印发2 0 0 7年工程建设标准 规范制订、修订计划(第二批)的通 知(建标2 0 0 71 2 6号)的要求,由中国石油 和化工勘察设计协 会、中油吉林化 建工程股份有 限公司为主编单位,会同各行 业 有 关单位 在现场设备、工业 管道 焊接工程施工及验收规范 G B50 2 3 6一9 8的基 础 上 重新编制,名称定为现场设备、工业 管道焊接工程施工质量验收规范。本规范编制组经广泛 的调查研究,认真总结实践经验,参考有关国际标准和 国外先进标准,并在广泛征求意见 的基础上,编制本规范,最后 经 审查定稿。本规 范共分8章和1个附录。主要 技术内容包 括:总则、术语、基本规定、材 料、焊前 准备、焊接、焊 后 热 处 理、焊 缝 质 量 检 验等。本规范中以黑体字标志 的条文为强制性条文,必须严格执行。本规范 由住房和城乡建设部负责管理 和 对 强制性条文 的解释,由中国工程建设标准化协会化工分会负责日常管理,由全 国化工施工标 准化管理中心站负责具体技术 内容 的解 释。本规范执行过程 中如有意见或建议,请寄送 全 国化工施工标准化 管理 中心站(地址:河北省石家庄市桥 东区槐 安 东路2 8号 仁 和商务1一1一1 1 0 7室,邮政编码:0 5 0 0 2 0),以便今后修订 时参考。本规范主编单位、参编单位、主要起 草人 和主要审查人:主 编 单 位:中国石 油 和化工勘察设计协会中油吉林 化建工程股份有 限公 司参编 单 位:中国化学工程第三建设 有 限公 司中国石化集团第十建设公 司主要起草人:主要 审查人:上海 宝冶集团有限公 司北京 电力建设公 司中国机械工业建设 总公 司哈尔滨焊接研究所中国核工 业二三建设有限公 司十一冶建设集团有限责任公 司惠生工程(中国)有限公司阿美科工程 咨询(上海)有 限公 司中冶集团建筑研究总院北京燕华建筑安装工程有 限责任公 司全 国化工施工标 准化管理 中心站夏节 文关一卓赵喜平卢立香任永宁王丽 鹃朴东光邵刚张勇孙 忠亮杨惠段斌杨雷芦天颜祖清吉章红戈兆文纪方奇王明涛李 晓松袁转东李 志远郭军乔亚霞石 学军张西 民周武强蒋桂英李 晓琼目次1总则 (1)2术语 ,(2)3基本规定 ,一(3)3.1施工质量验收的划分 (3)3.2施工质量验收 (3)3.3施工质量验收的程序及组织 ,(4)4材料 (5)5焊前 准备 ,”(7)6焊接 (1 2)7焊后热处理 (1 4)8焊缝 质量检验 (1 6)8.1焊缝外部质量检验 ,(1 6)8.2焊缝表 面无损检测 ,(2 0)8.3焊缝射线检测和超声检测 ,(2 0)8.4其他检验 (2 2)附录A分项工程质量验 收记 录 (2 3)本规范用词说 明 ”(2 4)引用标准名录 (2 5)附:条文说明 (2 7)C ontents1G eneralP rovisions (1)2T erms (2)3B asicrequirement (3)3.1D ivisionforacceptanceof constructionalquality (3)3.2A cceptanceof constructionalquality (3)3.3P rocedureandorganizationforacceptanceof constructionalquality ,(4)4M aterials 一(5)5P reP arationbeforewelding (7)6W elding (1 2)7H eattreatmentafterwelding (1 4)8E xaminationofweldedseamquality (1 6)8.1V isualqualityexaminationof weldedseam (1 6)8.2N ondestructiondetectionof weldedseamsurface (2 0)8.3R adiographicinspectionand ultrasonicflawdetectionforweldedseam (2 0)8.4otherexamination (2 2)A ppendixAR ecordlistforacceptanceof sub一itemP roject5quality ,(2 3)E xplanationofwordingin thiscode ,(2 4)L istofquotedstandards (2 5)A ddition:E xplanationofP rovisions (2 7)21总则1.0.1为统一现场设备、工业 管道焊接工程施工质量 的验 收,加强工程质量管理,制定本规 范。1.0.2本 规 范适用 于碳 素钢、合 金钢、铝及 铝合金、铜及铜合金、镍及镍合金、钦及钦合金、错及错合金金属材料焊接工程施工质量的验 收。1.0.3本规范应与现行国家标准现场设备、工业管道焊接工程施工规范 G B5023 6配套使用。1.0.4焊接工程施工中采用 的工程技术文件、承包合同文件对施工质量验 收 的要求不得低于本规 范 的规定。1.0.5焊接工程施工质量 的验 收,除应符合本 规 范外,尚应符合国家现行 有关标 准 的规定。2术语2.0.11 0 0检验1 0 0%examination在指定的一个检验批中,对某一具体项 目进行全部检查。2.0.2抽样 检验randomsamplingexamination在指定的一个检验批 中,对某一具体项 目按一定 比例随机猫取样本进行检查。2.0.3局部检验localsamplingexamination在指定的一个检验批中,对某一具体项 目的每一件进行规定的部 分检查。3基本 规 定3.1施工质量验收 的划分3.1.1进行。3.1.2现场设备、工业管道焊接工程质量验收应划分为分项工程现场设备焊接工程 的分项工程应按 现场设备的台(套)划分,工业管道焊接工程 的分项工程应按管道级别和材质划分。3.2施工质量验收3.2.1分项工程质量验 收应符合下列规定:1主控项 目应符合本规范 的规定。2一般项 目每项抽 检实测值应在本 规 范 规定 的允许偏差范围内。3.2.2焊接工程质量验收文件和记 录应包括下列内容:1焊接工程 的施工技术文件、施工记 录和报告,且 应符合现行 国家标准现场设备、工业管道焊接工程施工规 范 G B50 2 3 6的规定。2分项工程质量验 收记 录、内容和格式应 符合本规范附录A的规定。3.2.3当焊接工程质量不符合本规 范规定 时,应按下列规定进行处理:1经返工或返修的分项工程,应重新进行验 收。2经有资质 的检测单位检测 鉴定能够 达 到设计要求的分项工程,应 予 以验收。3经有资质 的检测单位检测鉴定达不到设计要求,但经原设计单位核算认 可,能够满 足结构安全和使用功能 的分项工程,可予3以验 收。4经过返修仍不能满足 安全使用要求的工程,严禁验收。3.2.4未经验 收合格 的焊接工程不得投人使用。3.3施工质量验收 的程序及 组织3.3.1分项工程 的质量验收应在施工单位 自检合格的基础上进行,并 由施工单位项 目专业质量 检查 员填写分项工程 质量验收记录。3.3.2分项工程 的质量验 收应 由监理工程师(或建设单位项 目专业技术负责人)组织施工单位项 目专业 技术负责人 和质量检查 人员进行。3.3.3当焊接工程由分包单位施工时,总包单位应对工程质量全面负责。分包单位对所 承包的焊接工程应按本规范规定的程序进行检查 验 收。分包工程完成 后,应 将工程 文件和记 录提 交 总包单位。4材料主控 项目4.0.1母材使用前,应 按 设计文件的 规定进行检 查 和 验 收,其材 质、规 格 和外 观 质 量 应符合该母 材 的产品标 准 和设计文 件 的规定。材料标识 应清晰完整,并应 能追溯到产品质量 证明文件。检查数量:全部检查。检查方法:检查质量证 明文件,观察检查 和 尺量检查,必 要 时可进行光谱检查。4.0.2焊接材料使用前,应检查其外观质量、质量证 明文件、外包装和包装标 记。有疑义时应进行相应 的试验或复验。其质量应符合设计文件和下列规定:1焊材包装应完好、无破损,包装标记应完整、清晰。2质量证 明文件应符合国家现行有关产品标准 和订货技术条件要求。3焊材表面不应受潮、污染,不应存在药皮 破 损 或影 响焊接质量 的缺 陷,焊丝表 面应 光 滑、整 洁。焊材 的识别 标 志应 清 晰、牢固,与产 品实物应相符。检查数量:全部检查。检查方法:检查质量证 明文件,观察检查,检 查焊材验 收记 录或复验报告。4.0.3焊接材料在使用前应 按 规 定 进 行烘干,并应在使用 过 程中保持干 燥,烘烤条件应符合焊 材 说 明书 和有关技术文件的规定。焊丝使用前应按规定进行 除油、除锈及 清洗处理,清洗质量应5符合有关技术文件的规定。检查数量:全部检查。检查 方法:观察检查,检查烘干或清洗记 录。5焊 前 准 备工主 控 项目5.0.1当设计 文件对坡口表面要求进行无损检测 时,应进行磁粉检测或渗透检测。坡口表 面质 量 不应低于现行 行 业 标准承压设备无损检测J B/T4 7 3 0规定 的 1 级。检验数量:应符合设计文件的规定。检验方法:检查磁粉检测报告或渗透检测报告。5.0.2对有焊前预热规定的焊缝,焊接前应检查焊件预热区域的预热温度,预热 温度应符合设计文件和焊接工艺文件的规定。检查数量:全部检查。检查方法:测温仪器测量,检查焊接记 录。5.0.3管道 对 接焊缝 组 对 时,内壁错边 量 应符合表5.0.3的规定。表5.0.3管道组对 内壁错边量(mm)材 料 种 类内壁错边量碳素钢、合金
