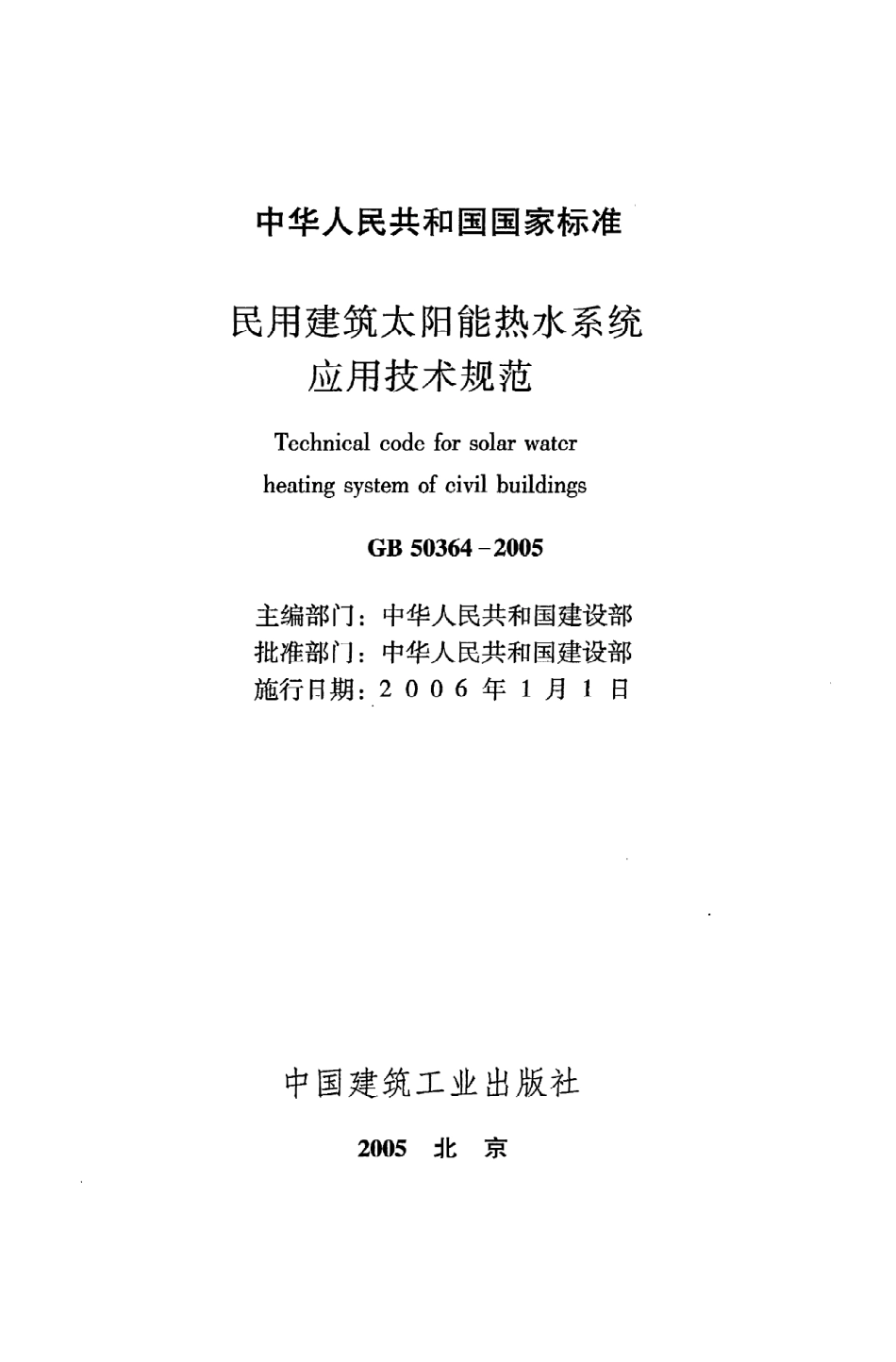

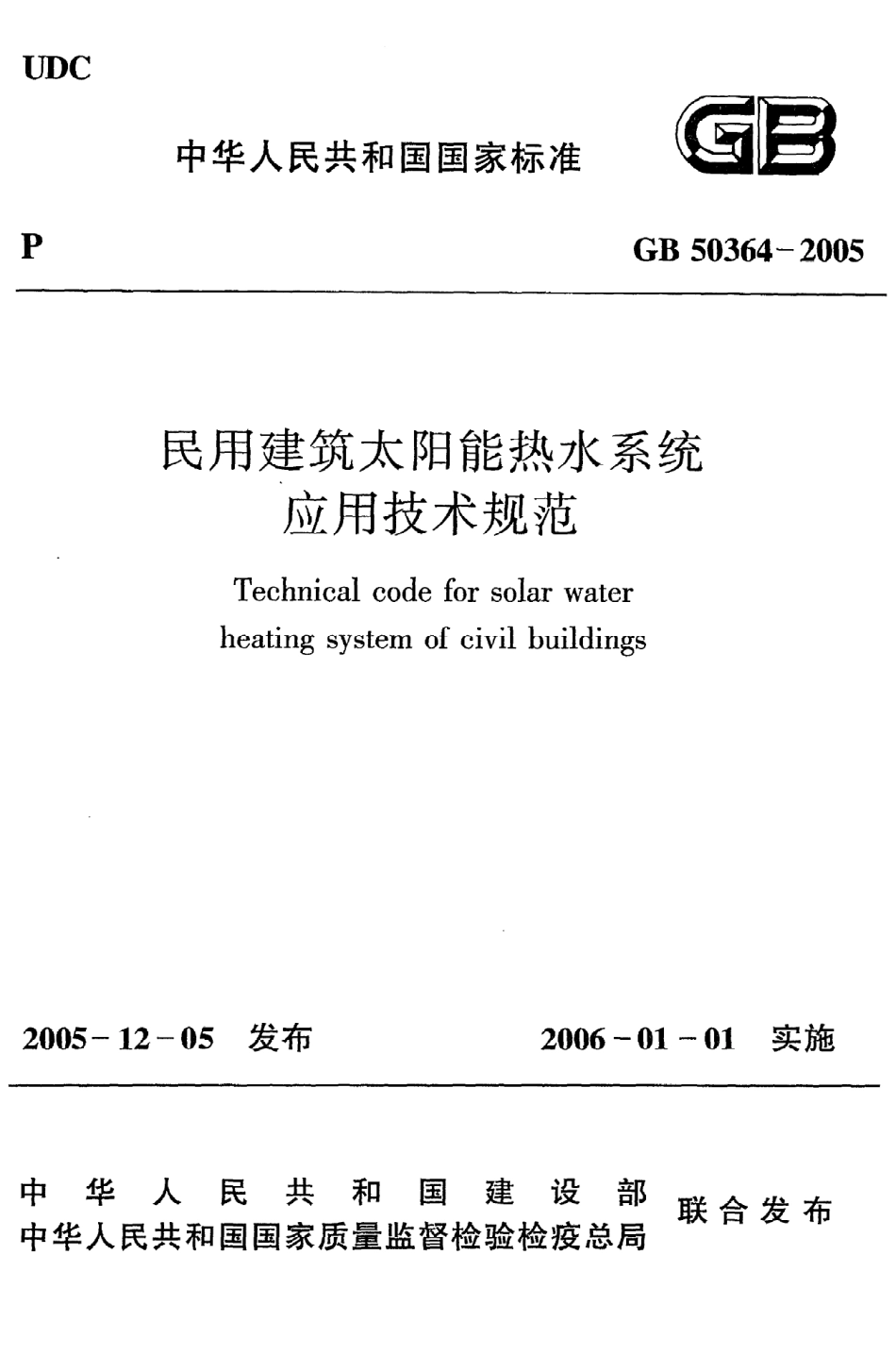

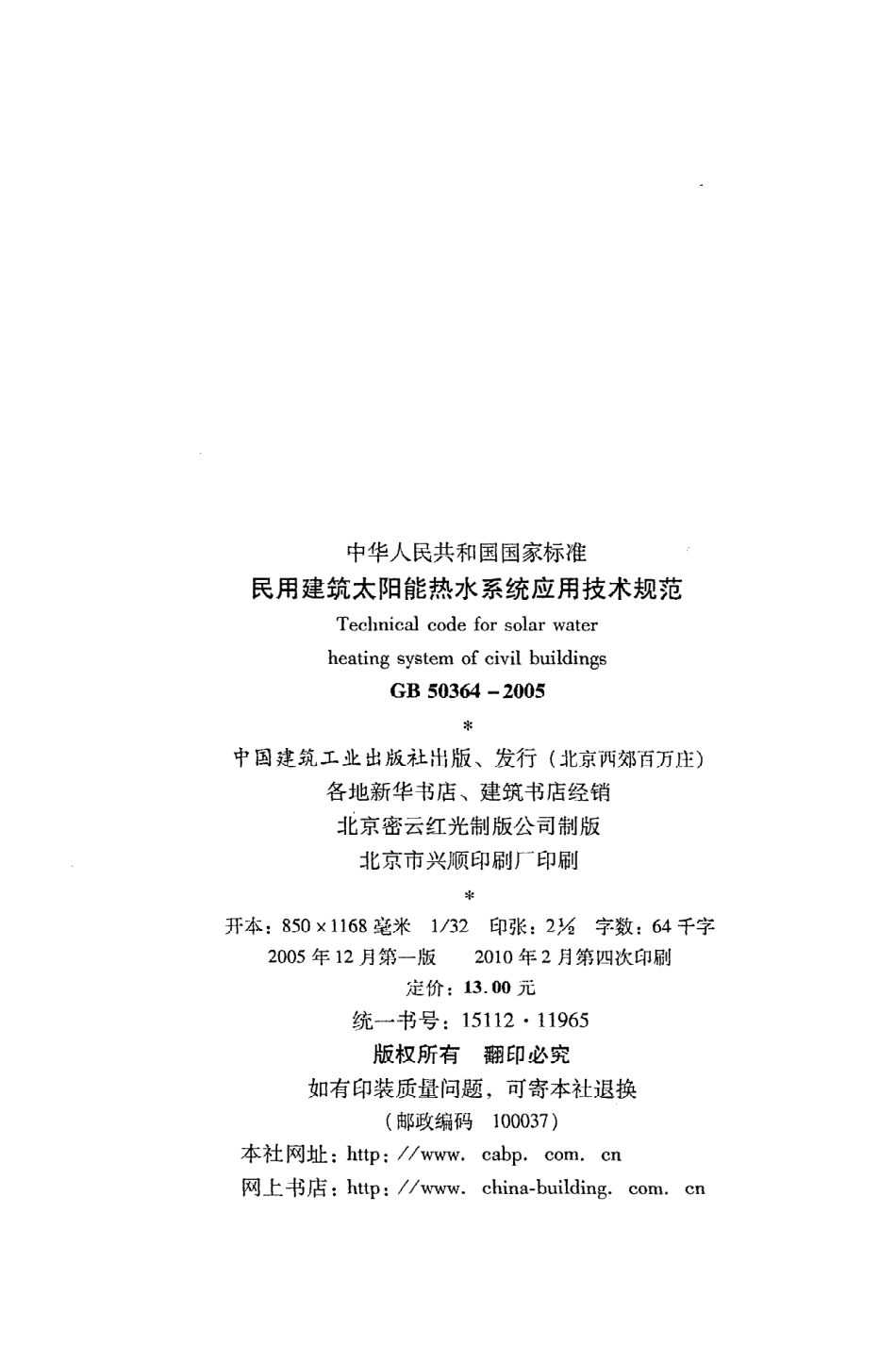

U D C中华人民共和 国 国家标准督日PG B5 0 3 6 4一2 0 0 5民用建筑太阳能热水系统应用技术规范T echnicalcodeforsolarwaterheatingsystemof civilbuildings2 0 0 5一1 2一0 5发布2 0 0 6一0 1一0 1实施中华人民共和国建设部中华人 民共和 国国家质量监督检验检疫总局联合发 布中华人民共和国国家标准民用建筑太阳能热水系统应用技术规范孔 chllicalcodeforsolarwaterheatingsystemof civilbuildingsG B 5 0 3 6 4一2 0 0 5主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：20 0 6年1月1日中国建筑工业出版社2 0 0 5北京中华人 民共和国国家标准民用建筑太阳能热水系统应用技术规范T eclinicalcodeforsolarwaterheatingsytemof civilbulldingsG B 5 0 3 6 4一2 0 0 5中国建筑工业出版社 出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京密云红光制版公司制版北京市兴顺印刷厂印刷*开本：85 0 x11 6 8毫米1/3 2印张：2月字数：6 4千字2 0 0 5年1 2月第一版2 0 1 0年2月第四次印刷定价：1 3.0 0元统一书号：1 5 1 1 21 1 9 6 5版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/www.cabpcomcn网上书店：http:/?.china一buildingcomcn中华人民共和国建设部公告第3 9 4号建设部关于发布国家标准民用建筑太阳能热水系统应用技术规范的公告现批准民用建筑太阳能热水系统应用技术规范为国家标准，编号为G B5036 4一2 0 0 5，自2 0 0 6年1月1日起实施。其中，第3:0.4、3.0.5、4.3.2、4.4.1 3、5.3.3、5.3.8、5.4.2、5.4.4、5.6.2、6.3.4为强制性条文，必须严格执行。本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国建设部2 0 0 5年1 2月5日前.、。曰根据建设部建标2 0 0 31 0 4号文和建标标函2 0 0 52 5号文的要求，规范编制组在深人调查研究，认真总结工程实践，参考有关国外先进标准，并广泛征求意见的基础上，编制了本规范。本规范主要技术 内容是：1总则；2术语；3基本规定；4太阳能热水系统设计；5规划和建筑设计；6太阳能热水系统安装；7太阳能热水系统验收。本规范黑体字标志的条文为强制性条文，必须严格执行。本规范由建设部负责管理和对强制性条文的解释，由中国建筑设计研究院负责具体技术内容的解释。本规范在执行过程中如发现需要修改和补充之处，请将意见和有关资料寄送中国建筑设计研究院（北京市西外车公庄大街1 9号，邮 政 编 码：1 0 0 0 4 4；电 话：883 6 1 1 5 5一1 1 2；传真：6 83 0 2 86 4；电子邮件：zhangsj .C n)，以供修订时参考。本 规 范 主编 单 位：中国建筑设计研究院本 规 范 参 编单 位：建设部科技发展促进中心建设部住宅产业化促进中心国家发展和改革委员会能源研究所北京市太阳能研究所北京清华阳光能源开发有限公司山东力诺瑞特新能源有限公司皇明太阳能集团有限公司昆明新元阳光科技有限公司昆明官房建筑设计有限公司北京北方赛尔太阳能工程技术有限公司北京九阳实业公司扬州市赛恩斯科技发展有限公司天津市津霸能源环保设备厂（中美合资）北京恩派太阳能科技有限公司江苏太阳雨太阳能有限公司北京天普太阳能工业有限公司江苏省华扬太阳能有限公司本规范主要起草人：张树君于晓明何梓年李竹光袁莹杨西伟辛萍童悦仲娄乃琳李俊峰胡润青朱培世杨金良陈和雄王辉孙培军王振杰孟庆峰黄永年齐心戴震青刘立新焦青太吴艳元黄永伟赵文智目次1总则 12术语 23基本规定 54太阳能热水系统设计 64.1一般规定 64.2系统分类与选择 64.3技术要求 84.4系统设计 85规划和建筑设计 1 55.1一般规定 1 55.2规划设计 1 55.3建筑设计 1 55.4结构设计 ”1 85.5给水排水设计 ：二1 85.6电气设计 1 96太阳能热水系统安装 2 06.1一般规定 2 06.2基座 2 16.3支架 2 16.4集热器 2 16.5贮水箱 2 26.6管路 2 26.7辅助能源加热设备 2 36.8电气与自动控制系统 2 36.9水压试验与冲洗 2 476.1 0系统调试 2 47太阳能热水系统验收 2 67.1一般规定 2 67.2分项工程验收 2 67.3竣工验收 ，2 7附录A主要城市纬度表 2 8本规范用词说明 ，”3 0条文说 明 3 11总则1.0.1为使民用建筑太阳能热水系统安全可靠、性能稳定、与建筑和周围环境协调统一，规范太阳能热水系统的设计、安装和工程验收，保证工程质量，制定本规范。1.0.2本规范适用于城镇中使用太阳能热水系统的新建、扩建和改建的民用建筑，以及改造既有建筑上 已安装的太阳能热水系统和在既有建筑上增设太阳能热水系统。1.0.3太阳能热水系统设计应纳人建筑工程设计，统一规划、同步设计、同步施工，与建筑工程同时投人使用。1.0.4改造既有建筑上安装的太阳能热水系统和在既有建筑上增设太阳能热水系统应由具有相应资质的建筑设计单位进行。1.0.5民用建筑应用太阳能热水系统除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1建筑平台terraC e供使用者或居住者进行室外活动的上人屋面或由建筑底层地面伸出室外的部分。2.0.2变形缝deformationjoint为防止建筑物在外界因素作用下，结构内部产生附加变形和压力，导致建筑物开裂、碰撞甚至破坏而预留的构造缝，包括伸缩缝、沉降缝和抗震缝。2.0.3日照标准insolationstandards根据建筑物所处的气候区，城市大小和建筑物的使用性质决定的，在规定的日照标准日（冬至 日或大寒日）有效日照时间范围内，以底层窗台面为计算起点的建筑外窗获得的日照时间。2.0.4平屋面planeroof坡度小于1 0。的建筑屋面。2.0.5坡屋面slopingroof坡度大于等于1 0“且小于7 5。的建筑屋面。2.0.6管道井pipeshaft建筑物中用于布置竖向设备管线的竖向井道。2.0.7太阳能热水系统solarwaterheatingsystem将太阳能转换成热能以加热水的装置。通常包括太阳能集热器、贮水箱、泵、连接管道、支架、控制系统和必要时配合使用的辅助能源。2.0.8太阳能集热器solarcollector吸收太阳辐射并将产生的热能传递到传热工质的装置。2.0.9贮热水箱heatstoragetank太阳能热水系统中储存热水的装置，简称贮水箱。22.0.1 0集中供热水系统collectivehotwaterS upplyS ystem采用集中的太阳能集热器和集中的贮水箱供给一幢或几幢建筑物所需热水的系统。2.0.1 1集中一分散供热水系统。ollectice-individualhotwatersupplysystem采用集中的太阳能集热器和分散的贮水箱供给一幢建筑物所需热水的系统。2.0.1 2分散供热水系统individualhotwatersupplysystem采用分散的太阳能集热器和分散的贮水箱供给各个用户所需热水的小型系统。2.0.1 3太阳能直接系统solardirectsystem在太阳能集热器中直接加热水给用户的太阳能热水系统。2.0.1 4太阳能间接系统solarindirectsystem在太阳能集热器中加热某种传热工质，再使该传热工质通过换热器加热水给用户的太阳能热水系统。2.0.1 5真空管集热器evacuatedtubeC ollector采用透明管（通常为玻璃管）并在管壁与吸热体之间有真空空间的太阳能集热器。2.0.1 6平板型集热器flatplatecollector吸热体表面基本为平板形状的非聚光型太阳能集热器。2.0.1 7集热器总面积grosscollectorarea整个集热器的最大投影面积，不包括那些 固定和连接传热工质管道的组成部分。2.0.1 8集热器倾角tiltangleof collector太阳能集热器与水平面的夹角。2.0.1 9自然循环系统naturalcirculationsystem仅利用传热工质内部的密度变化来实现集热器与贮水箱之间或集热器与换热器之间进行循环的太阳能热水系统。2.0.2 0强制循环系统forcedcirculationsystem利用泵迫使传热工质通过集热器（或换热器）进行循环的太阳能热水系统。2.0.2 1直流式系统series一connectedsystem传热工质一次流过集热器加热后，进人贮水箱或用热水处的非循环太阳能热水系统。2.0.2 2太阳能保证率solarfraction系统中由太阳能部分提供的热量除以系统总负荷。2.0.2 3太阳辐照量solarirradiation接收到太阳辐射能的面密度。3基 本 规 定3.0.1太阳能热水系统设计和建筑设计应适应使用者的生活规律，结合日照和管理要求，创造安全、卫生、方便、舒适的生活环境。3.0.2太阳能热水系统设计应充分考虑用户使用、施工安装和维护等要求。3.0.3太阳能热水系统类型的选择，应根据建筑物类型、使用要求、安装条件等因素综合确定。3.0.4在既有建筑上增设或改造已安装的太阳能热水系统，必须经建筑结构安全复核，并应满足建筑结构及其他相应的安全性要求。3.0.5建筑物上安装太阳能热水系统，不得降低相邻建筑的日照标准。3.0.6太阳能热水系统宜配置辅助能源加热设备。3.0.7安装在建筑物上的太阳能集热器应规则有序、排列整齐。太阳能热水系统配备的输水管和电器、电缆线应与建筑物其他管线统筹安排、同步设计、同步施工，安全、隐蔽、集中布置，便于安装维护。3.0.8太阳能热水系统应安装计量装置。3.0.9安装太阳能热水系统建筑的主体结构，应符合建筑施工质量验收标准的规定。4太阳能热水系统设计4.1一般规定4.1.1太阳能热水系统设计应纳入建筑给水排水设计，并应符合国家现行有关标准的要求。4.1.2太阳能热水系统应根据建筑物的使用功能、地理位置、气候条件和安装条件等综合因素，选择其类型、色泽和安装位置，并应与建筑物整体及周围环境相协调。4.1.3太阳能集热器的规格宜与建筑模数相协调。4.1.4安装在建筑屋面、阳台、墙面和其他部位的太阳能集热器、支架及连接管线应与建筑功能和建筑造型一并设计。4.1.5太阳能热水系统应满足安全、适用、经济、美观的要求，并应便于安装、清洁、维护和局部更换。4.2系统分类与选择4.2.1太阳能热水系统按供热水范围可分为下列三种系统：1集中供热水系统；2集中一分散供热水系统；3分散供热水系统。4.2.2太阳能热水系统按系统运行方式可分为下列三种系统：1自然循环系统；2强制循环系统；3直流式系统。4.2.3太阳能热水系统按生活热水与集热器内传热工质的关系可分为下列两种系统：1直接系统；2间接系统。4。2。4种系统：124。2。5太阳能热水系统按辅助能源设备安装位置可分为下列两内置加热系统；外置加热系统。太阳热水系统按辅助能源启动方式可分为下列三种系统：1234。2。6按表4.全日自动启动系统；定时自动启动系统；按需手动启动系统。太阳能热水系统的类型应根据建筑物的类型及使用要求2.6进行选择。表4.2.6太 阳能热水系统设计选用表居住建筑建筑物类型低层 多层 高层宾馆医院公共浴室馆一集热与供热水范围一一一一一一一一一一一一一一一系统运行方式一一集热器内传热工质太阳能热水系统类型一一一一二一一一一一一一一一一一一一辅助能源安装位置一一辅助能源启动方式集中供热水系统集中一分散供热水系统分散供热水系统自
