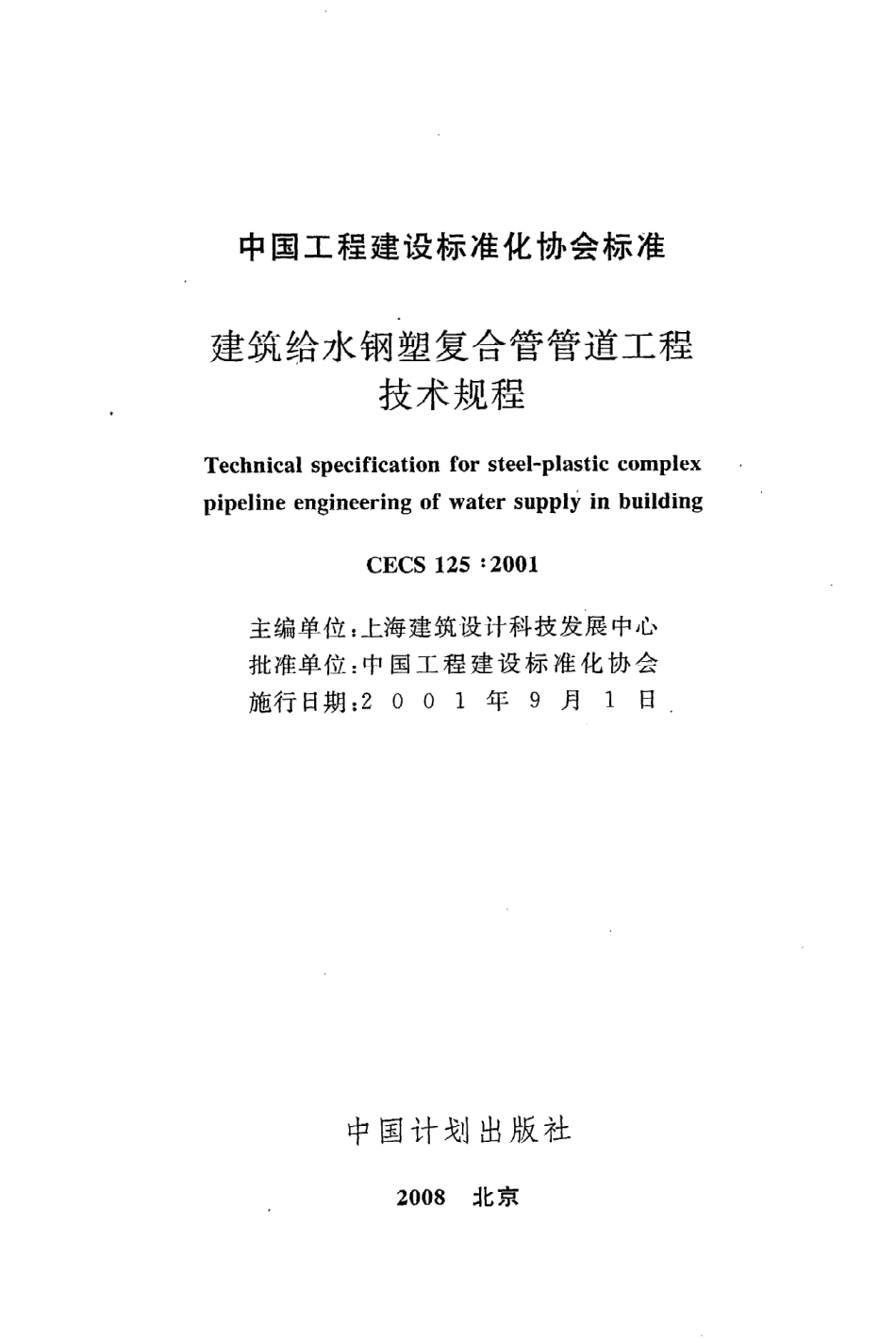

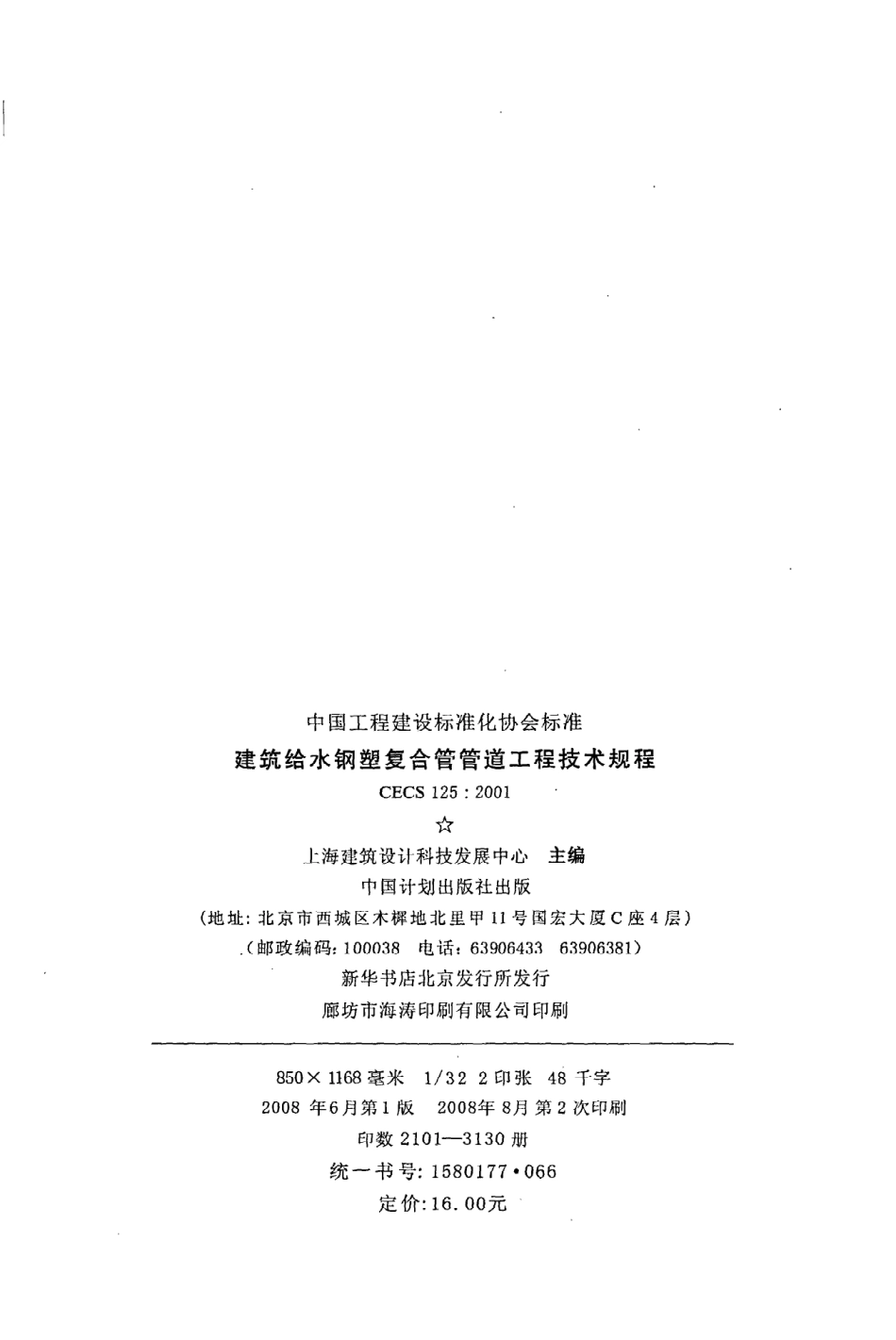

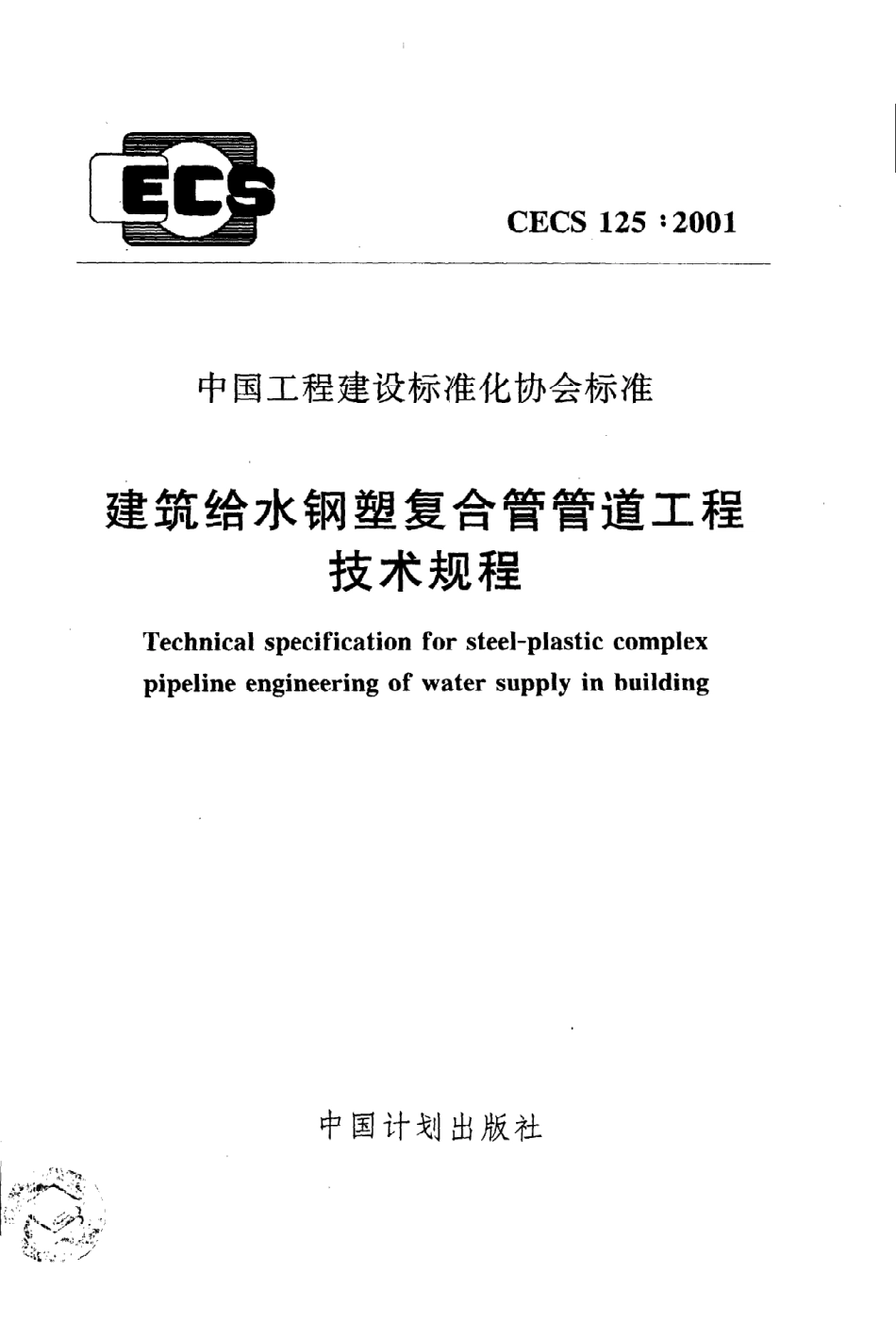

C E C S 1 2 5:2 0 0 1中国工程建设标准化协会标准建筑给水钢塑复合管管道工程技术规程T echnicalspecificationfor steel一plasticcomplexpipelineengineeringofwatersupplyinbuilding中国计划出版社协气中国工程建设标准化协会标准建筑给水钢塑复合管管道工程技术规程T echnicalspecificationfor steel一plasticcomplexpipelineengineeringofwatersupplyinbuildingC E C S 12 5:2 0 0 1主编单位：上海建筑设计科技 发展 中心批准单位：中国工程建设标准化协会施行日期：200 1年9月1日中国计划 出版社2 0 0 8北京中国工程建设标准化协会标准建筑给水钢塑复合管管道工程技术规程C E C S 1 2 5:2 0 0 1上海建筑设计科技发展 中心主编中国计划 出版社 出版（地址：北京市西城区木棵地北里 甲H号 国宏大 厦C座4层）.（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行廊坊市海涛 印刷有限公司印刷85 0 x1 1 6 8毫米1/3 2 2印张4 8千字2 0 0 8年6月第l版2 0 0 8年8月 第2次印刷印数2 1 0 1一3 1 3 0册统一书 号：1 5 80 1 7 7.0 6 6定价：1 6.0 0元轰名川,J-月 U胃根据中国工程建设标准化协会（9 8）建标协字第2 0号文关于下达1 9 9 8年推荐性标准编制计划 的函的要求，制订本规程。钢 塑复合管既有钢管的机械强度，又有塑料管的耐腐蚀性能，已在建筑给水工程中应用。本规程 是在总结 国 内实践经验，参考国外相关资料，并充分征求意见 的基础上，进行编制 的。根据国家计委计标1 9 86 1 6 4 9号 文关 于请中国工程建设标准化委员会负责组织 推荐性工程 建设标准 试点工作的通 知的要求，现批准协会标准建筑给水钢塑复合管管道工程技术规程，编号为C E C S 12 5,2 0 0 1，推荐给工程建设设计、施工和使用单位采用。本规程由中国工程建设标准化协会建筑给水排水委员会归口管理，由上海建筑设计科技发展中心（上 海市石 门二路2 5 8号9 1 7室，邮编：2 0 0 0 4 1）负责解释。在使用中如发 现需要修改 和补充 之处，请将意见 和资料径寄解 释单位。主 编 单 位：上海建筑设计科技发展中心参编单位：南通三达防腐工程有限公 司中国船舶工业集团公司船舶工艺研究所广州番 禺先河 塑钢有限公 司上海宏洁钢塑管制造有限公 司上海德士净水管道制造有 限公 司天津市通宝管件公 司上海瑞孚管路系统有 限公 司主要起草人：张森应 明康桑鲁青季祖康贝祖建何衍雄李一垄蒋建 明王淑梅陶松岳中国工程建设标准化协会2 0 0 1年7月2 0日目次1总则 ，（1)2术语 ，（2)3管材选择 ，（3)4水力计算 ，（4)4.1沿程阻力计算 4)4.2局部阻力计算 ，.（5)5防冻保温 ，（6)5.1防冻 ，、，6)5.2保温隔热，（6)6管道安装 （8)6.1一般规定 ，（8)6.2螺纹连接 ，（9)6.3法兰连接 ，（1 1)6.4沟槽连接 ，（1 1)7检验与验收 ，（1 4)本规范用词说 明 ，（1 6)附录A钢塑复合管水力计算表 （1 7)附：条文说 明 ，（4 7)1总则1.0.1为使建筑给水钢塑复合管道工程 的设计、施工及验收做到技术先进、经济合理、安全卫生、确保质量，制订本规程。1.0.2本规程适用 于工业 与 民用建筑中输送生活饮用冷热水、饮用净水等的给水系统。1.0.3给水系统采用的钢塑复合管管材，应符合下列要求：1涂塑镀锌焊接钢管（焊接钢管）应符合现行行业标准给水涂塑复合钢管C J/T1 2 0的要求。涂塑无缝钢管应符合现行行业标准给水涂塑复合钢管C J/T1 2 0的有关要求。2衬塑镀锌焊接钢管（焊接钢管）应符合现行行业标准给水衬塑复合钢管C J/T1 3 6的要求。衬塑无缝钢管应符合现行行业标准给水衬塑复合钢管C J/T1 3 6的有关要求。1.0.4、给水系统采用 的钢塑复合管管件应符合下列要求：1衬塑可锻铸铁管件应符合现行行业标准给水衬塑可锻铸铁管件C J/T1 3 7的要求。2衬塑 钢管件应符合现 行 行 业 标 准给水衬 塑 复合钢管C J/T1 3 6的有关要求。3涂塑钢管件、涂塑球 墨铸铁管件、涂 塑铸钢管件应符合现行行业标 准给水涂塑复合钢管C J/T 1 2 0的有关要求。1.0.5建筑给水钢塑复合管管道工程 的设计、施工及验 收，除执行本规程外，尚应符合国家现行有关标准的规定。2术语2.0.1钢塑复合管steel一plasticcomplexpipe在钢管内壁衬（涂）一定厚度塑料层复合而成 的管子。钢塑复合管含衬塑钢管和涂塑钢管。2.0.2衬塑钢管liningplastiCsteelpipe采用紧衬复合工艺将塑料管衬于钢管内而制成 的复合管。2.0.3涂塑钢管coatingplasticsteelpipe将塑料粉末涂料均匀地涂敷于钢管表面并经加工而制成的复合管。2.0.4沟槽式连接ditch一notchconnection在管段端部压出凹槽，通 过专 用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。2.0.5压槽pressnotch采用压轮将旋转的管子端部压 出标准 凹槽的工艺。3管 材选择3.0.1当管道 系统工作压力不 大 于1.O M P a时，宜采用涂（衬）塑焊接钢管，可锻铸铁衬塑管件，螺纹连接。3.0.2当管道系统工作压力大 于1.O M P a且不大于1.6 M P a时，宜采用涂（衬）塑无缝钢管、无缝钢管件或球墨铸铁涂（衬）塑管件，法兰连接或沟槽式连接。3.0.3当管道 系统工作压力 大于1.6 M P a且小于2.S M P a时，应采用涂（衬）塑 的无缝 钢管和无缝 钢管或铸钢涂（衬）塑管件。采用法兰或沟槽式连接。3.0.4管径不大于1 0 O mm时宜采用螺纹连接，管径大 于1 0 O mm时宜采用法兰或沟槽式连接。水泵房管道宜采用法兰连接。3.0.5水池（箱）内管道选择应符合下列要求：1水池（箱）内浸水部分的管道应采 用 内外涂塑焊接钢管及管件（包括法兰、水泵 吸水管、溢水管、吸水喇叭、溢水漏斗等）。2泄水管、出水管应采用管内外及管口端涂塑管段。3管道穿越钢筋混凝土水 池（箱）部 位应 采 用 耐腐蚀 防水套管。4管道 的支承件、紧 固件均应采用经防腐蚀处理 的金属支承件。3.0.6在热水供应管道 系统中，应采用内衬交联 聚乙烯（P E X）、氯化 聚氯乙烯（P V G C）的钢 塑复合管 和 内衬聚丙烯（P P）、氯化 聚氯乙烯（P V C一C）的管件。当采用橡胶密封 时，应 采 用 耐 热橡胶 密封 圈。3.0.7埋地 的钢塑复合管管道，宜在管道外壁采取可靠的防腐措施。34水 力 计 算4.1沿程 阻力计算4.1.1管道沿程水头损失应按下式计算：hf一几LvZdj2 9(4.1.1)式中4。1。2可按下式计算：(4.1.2)式中4。1。3入水力摩阻系数；L管段长度（m);dj管道计算内径（m);v平均 流速（m/S);g重力加速度（m/5 2）。钢塑复合管的水力摩阻系数久0.2 5久一云 袄命R笔乙：。R e雷诺数。雷诺数R。应按下式计算：,尸(4.1.3)式中v水流速度（m/s);拟水的运 动粘 度（mZ/s)，水 温1 0时，取1.3 1只 1 0一6mZ/s。4.1.4当水温1 0时，钢塑 复合管的单位长 度水头损失可按 下式计算：门1,7 7 49 7 x O一“贡而(4.1.4)式 中i单位长度水头损失（kP a/m);Q流量（m3/S);dj管道计算内径（m)，内涂塑钢管为钢管内径减lmm,内衬塑钢管为钢管内径减（2 X衬塑层厚度）。注：镀锌焊接钢管（焊接钢管）、涂（衬）塑复合管 的单位长度水头损失可按 本规程附录A采用。4.1.5当水温高于1 0时，钢塑复合管的单位 长度水头损失应按表4.1.5乘以温度修正系数。表4.1.5水头损失温度修正系数水温（）1 02 O3 04 05 06 07 0809 09 5修正系数1.00.9 40.9 00.860,820.7 90.7 70.7 50.7 30.7 24.2局部 阻力计算4.2.1对螺纹连接内衬塑可锻铸铁管件的给水系统，配水管段 的局部阻力可按沿程 阻力乘以百分数确定。百分数可按下列规定采用：1生 活给水管网3 0一4 0%;2生活与生产合用给水管网2 5一3 0。4.2.2对法 兰或沟槽式 连接内涂（衬）塑钢管件的给水系统，局部阻力可按沿程 阻力的1 0一2 0计算。S防 冻 保温5.1防冻5。1.15。1。2室外埋地钢塑复合管应埋设 在冰冻线 之下。在室外明露或室内有可能冰冻的情况下，钢塑复合管应采取防冻措施。5.2保 温 隔 热5.2.1室 内明敷热水管道 应保温 隔热。在有 可能结露 的场所 宜采取防结露措施。5.2.2室内嵌墙管道的保温材料厚度，应根据管道长度、水温、环境温度和供水时间经计算确定。5.2.3衬塑复合管的导热系数可按下式确定：入1占1十久2占2占；灸(5.2.3)式中久钢塑复合管的导热 系数（W/mK);久1钢管的导热系数，一般可取5 0 W/mK;久2衬塑层 塑料的导热系数，可按表5.2.3一1确定；占l钢管计算壁厚（mm)，镀锌或非镀锌焊接钢管的计算外径、壁厚见表5.2.3一2。饥衬塑层计算壁 厚（mm)，管径1 5?6 5 mm时，壁 厚 为1.smm；管径80一1 2 5 mm时，壁 厚为2.O mm；管径1 5 O mm时，壁厚为2.smm。注：涂塑钢管的涂层可忽略不计。表5.2.3一1衬塑层塑料导热系数衬塑材料P V C-C、P V C一UP PP EP E X导热系数(W/mK)0.1 60.2 40.4 80,4 1表5.2.3一2镀锌或非镀锌焊接钢管计算外径、壁厚（mm公称直径D N1 52 02 53 24 O5 06 58O1 0 01 2 51 5 0外径21.3 2 6.8 3 3.5 4 2.3 4 8.0 6 0.0 7 5.5 88.511 4.01 4 0.01 6 5.0壁厚乙2.7 5 2.7 5 3.2 5 3.2 5 3.5 03.5 03.7 5 4.0 04.0 04.0 04.5 06管道安 装6.1一般 规 定6.1.1管道安装前应具备下列条件：1施工图纸及其他技术文件齐全，并已进行技术交底；2对安装所需管材、配件和阀门等附件以及管道支承件、紧固件、密封圈等核对产品合格证、质量保证书、规格型号、品种和数量，并进行外观检查；3施工场地及施工用水、供电满足要求；4施工机具已到场；5与管道连接的设备已就位固定或已定位。6.1.2施工人 员应经技术培训，熟悉钢塑复合管的性能，掌握基本操作技能。6.1.3钢塑复合管应选用下列施工机具：1切割应采用金属锯；2套丝应采用自动套丝机；3压槽应采用专用滚槽机；4弯管应采用弯管机冷弯。6.1.4钢塑复合管施工程序应符合下列要求：1室内埋地管应在底层 土建地坪施工前安装；2室内埋地管道安装至外墙外不 宜 小 于5 0 0 mm，管口应 及时封堵；3钢塑复合管不得埋设 于钢筋混凝土结构层中；4管道安装宜从大口径逐 渐接驳 到小口径。6.1.5管道穿越楼板、屋 面、水箱（池）壁（底），应预 留孔洞或预埋套管，并应符合下列要求：8预 留洞孔尺寸应为管道外径加4 0 mm;管道在墙板内暗敷需开管槽时，管槽宽度应为管道外径加3 0 mm，且管槽的坡度应为管坡；3钢筋混凝土水箱（池），在进水管、出水管、泄水管、溢水 管等穿越处应预埋防水套管，并应用 防水胶泥嵌填密实。6,1,6管径 不 大 于5 0 mm时可 用弯管机 冷 弯，但其弯曲曲率半径不得小 于8倍管径，弯曲角度不
