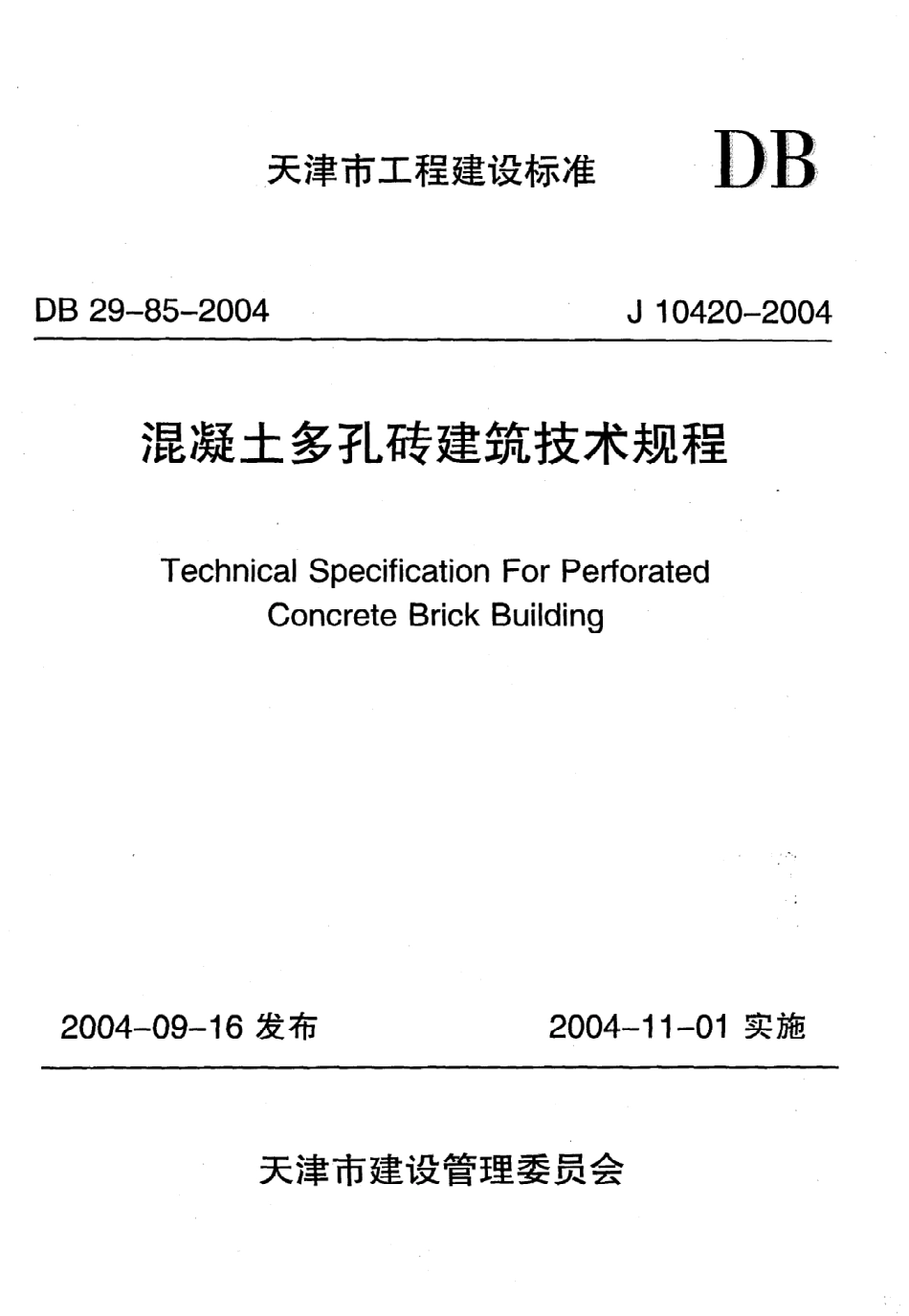

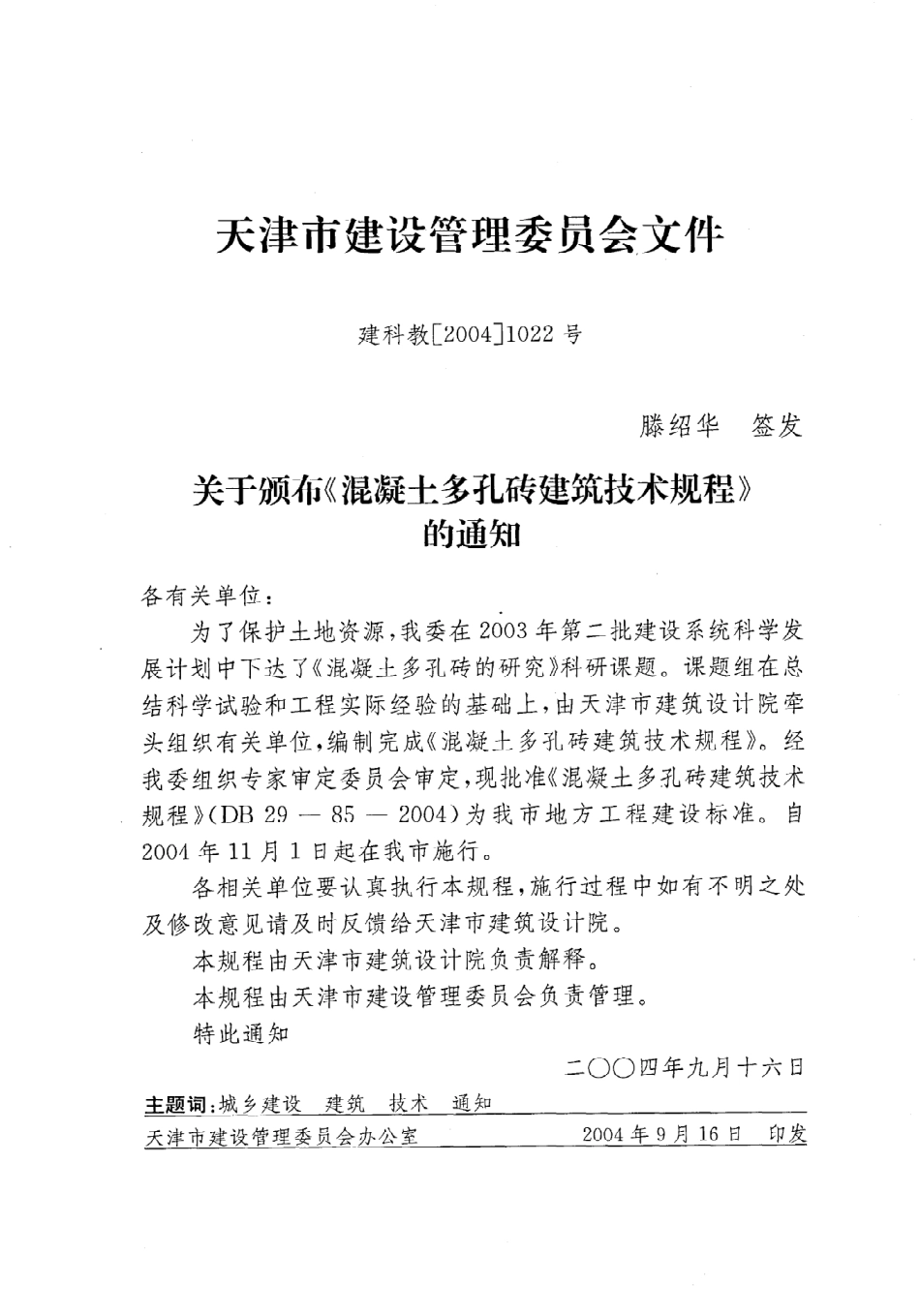

天津市工程建设标准D BD B 2 9一85一2 0 0 4J1 0 4 2 0一2 0 0 4混凝土多孔砖建筑技术规程T echnicalS pecificationF or P erforatedC oncreteB rickB uilding2 0 0 4一0 9一1 6发布2 0 0 4一1 1一0 1实施天津市建设管理委员会天津市建设管理委员会文件建科教2 0 0 41 0 2 2号滕绍华签发关于颁布混凝土多孔砖建筑技术规程的通知各有关单位：为了保护土地资源，我委在2 0 0 3年第二批建设系统科学发展计划中下达了混凝土多孔砖的研究科研课题。课题组在总结科学试验和工程实际经验的基础上，由天津市建筑设计院牵头组 织有关单位，编制完成 混凝土多孔砖建筑技术规程。经我委组 织专家审定委员会审定，现批准 混凝土多孔砖建筑技术规程（D B2 9一85一2。4）为我市地方工程建设标准。自2 0 0 4年n月1 日起在我市施行。各相关单位要认真执行本规程，施行过程中如有不 明之处及修改意见请及时反馈给天津市建筑设计院。本规程由天津市建筑设计院负责解释。本规程由天津市建设管理委员会负责管理。特此通知二0 0四年九月十六日主题词：城乡建设建筑技术通奎巴-天津市建设管理委员会办公 室多。鲤生卫旦卫匹L 迎选各 占.J.月 lJ舀混凝土多孔砖建筑技术规程是编制组 通过材料性能试验、试点工程的设计、参照 国内多孔砖建筑试验研究成果及施工实践经验，遵照相关的国家现行标准、规范编制的。本规程对混凝土多孔砖砌体的力学性能、建筑设计、结构设计、建筑节能设计、施工验收等都做了相应的规定。混凝土多孔砖砌体的各项强度指标、构件承载力和抗震性能均与烧结多孔砖砌体相近。本规程根据混凝土多孔砖的特点做相应的补充。本规程主要技术内容是：1总则；2主要术语、符号；3材料和砌体的计算指标；4设计；5施工；附录：混凝土多孔砖主要质量技术指标。主编单位：天津市建筑设计院天津市塘沽区裕川置业有限公司参编单位：中国工程建设标准化协会砌体结构委员会天津市墙体材料革新和建筑节能办公室塘沽区墙体材料革新和建筑节能办公室中国石油集团工程技术研究院天津市塘沽区建设工程质量监督站塘沽区工程监理公司天津市塘沽区裕川建材制品有限公司编制人员：高永孚王强苑振芳间金铭刘成林田子臣王福民杨玉霞孙世军张增军赵建飞李春波孙玉然赵贵华目次1总则 （1)2主要术语、符号 （2)2.1主要术语 （2)2.2主要符号 （2)3材料和砌体的计算指标 ，（3)3.1材料强度等级 （3)3.2混凝土多孔砖砌体的计算指标 ，（3)4设计 （6)4.1建筑设计 （6)4.2建筑节能设计 （7)4.3静力设计 （8)4.4抗震设计 ”，（9)4.5构造措施 ，（1 1)5施工 （1 3)5.1一般规定 ，（1 3)5.2砌筑砂浆 （1 4)5.3砌体工程 （1 4)5.4工程质量检验及工程验收 ，（1 5)附录混凝土多孔砖主要质量技术指标 一（2 1)总则1.0.1为了节约能源，保护土地资源，适应建筑工程中发展混凝土多孔砖的需要，在应用中做到技术先进、经济合理、安全适用，确保工程质量，特制订本规程。t0.2本规程适用于天津市抗震设防烈度为7度、8度地 区，以混凝土多孔砖为墙体材料的一般工业与民用建筑的设计、施工及验收。1.0.3混凝土多孔砖砌体结构设计、施工及验收，除应符合本规程外，尚应与国家现行标准，砌体结构设计规范 G B 5 0 0 o3,建筑抗震设计规范G B 5 0 O ll砌体工程施工质量验收规范G B S020 3和行业现行标准多孔砖砌体结构技术规范 J G J 1 3 7,配套使用，并应符合其它现行国家及行业相关的标准。2主要术语、符号2.1主要术语2.1.1混凝土多孔砖P erforatedconcretebrick以水泥为胶结材料，以砂、石为主要骨料，加水搅拌、加压振动成型，养护制成，适用于建筑墙体的混凝土多孔砖，主规格尺寸为2 4 omm只11 5 mm又 gomm。2.1.2配砖A uxiliarybrick砌 筑 时与主规格 砖配合使 用 的砖，如半 砖（1 2 0 mm 火1 1 5 mmX gomm）、七分头（1 8O mm只 1 1 5 mm只gomm）等。2.2主要符号按现行国家行业标准多孔砖砌体结构技术规范 J G J 1 3 7采用，但其中多孔砖均为混凝土多孔砖。3材料和砌体的计算指标3.1材料强度等级3.1.1混凝土多孔砖和砌筑砂浆的强度等级应按下列规定采用：1M U1 0。2混凝土多孔砖 的强度 等级：M U 2 5、M U 2 0、M U 1 5、砂浆的强度等级：M 1 5、M I O、M 7.5、M SO。注：确定砂浆强度等级时，应采用混凝土多孔砖侧面为砂浆强度试块底模。作为承重砌体时，砂浆的最低强度等级为M 7.5。3.2混凝土 多孔砖砌体的计算指标3.2.1龄期为2 8d，以毛截面积计算的混凝土多孔砖砌体，当施工质量控制等级为B级时，抗压强度设计值按表3.2.1一1采用，弯曲抗拉强度设计值、抗剪强度设计值按表3.2.1一2采用。3.2.2混凝土多孔砖的强度设计值，应按下列规定分别乘以调整系数下。：1梁跨度大于7.Z m时，梁下砌体下a一0.9;2砌体毛截面积小于0.3 m“时，调整系数了a应为其毛截面面积值加。7。构件截面面积以 mZ计；3当砌体用水泥砂浆砌筑时，对本规程表3.2.1一1中的砌体抗压强度设计值，调整系数Y a应取0.9，对本规程表3.2.1一2中的数值丫a为0.8;4验算施工中房屋的构件时，y。一1.1。表3.2.1一1混凝土多孔砖砌体抗压强度设计值（M pa)多孔砖强度等级砂浆强度等级砂浆强度M 1 5M I OM 7.5M 5OM U 2 53.6 02.9 82.6 82.3 71.0 5M U Z O3.2 22.6 72.3 92.1 20.9 4M U 1 52.7 92.3 12.0 71.830.82M U I O1.891.6 91.5 00.6 7注：1表 中砂浆强度为零时的砌体抗压强度设计值，仅用于施工阶段新砌混凝 土 多孔砖砌体的强度验算。2当主规格混凝土多孔砖孔洞率大于3 3写时，表中数值乘以0.9后采用。表3.2.1一2混凝土多孔砖砌体弯曲 抗拉强度设计值、抗剪强度设计值（M pa)强度类别破坏特征砂浆强度等级)M I OM 7.5M 5弯曲抗拉沿齿缝截面0.3 30.2 90.2 3沿通缝截面0.1 70.1 40.1 1抗剪沿齿缝或阶梯形截面0.1 70.1 40.1 1注：用混凝土多孔砖砌筑的砌体，当搭接长度与混凝土多孔砖的高度比值小于1时，其弯曲抗拉强度设计值ftm，应按表中数值乘以搭接长度与混凝土多孔砖高度比值后采用。3.2.3混凝土多孔砖砌体弹性模量、剪变模量、摩擦系数、线膨胀系数、收缩率，分别按以下规定采用：1混凝土多孔砖砌体弹性模量、剪变模量，可按表3.2.3一1采用。2混凝土多孔砖砌体的摩擦系数，可按表3.2.3一2采用。表3.2.3一1混凝土多孔砖砌体的弹性模量和剪变模量（M pa)模量类别砂浆强度等级妻M I OM 7.5M 5弹性模量1 7 0 0 f1 6 0 0 f1 5 0 0 f剪变模量6 8O f6 4 O f6 0 0 f注：f为砌体抗压强度设计值。表3.2,3一2混凝土多孔砖砌体摩擦系数材料类别摩擦面情况干燥的潮湿 的砌体沿砌体或混凝土滑动0.7 00.6 0钢沿砌体滑动0.4 50.3 5砌体沿砂或卵石滑动0.6 00.5 0砌体沿粉土滑动0.5 50.4 0砌体沿粘性土滑动0.5 00.3 03混凝土多孔砖砌体的线膨胀系数和收缩率可按下列数值采用：线膨胀系数：1 0又1 0一6收缩率：一。2 mm/m注：收缩率系由达到收缩允许标准的块体砌筑2 8d的砌体收缩率。3.2.4混凝土多孔砖砌体的重力密度可按1 6 kN/m3计算。4设计4.1建筑设计4.1.1混凝土多孔砖建筑的建筑设计除应符合本规程规定外，尚应符合国家及天津市现行的有关建筑设计规范、规程的规定。4几1.2混凝土多孔砖建筑的平面及竖向设计应符合下列要求：1竖向设计及墙的分段净宽度宜 以I M为基本模数；2混凝土多孔砖建筑墙体应尽可能采用主规格多孔砖，减少配砖的数量及种类；3混凝土多孔砖建筑平面宜简洁、规则、体形凹凸转折不宜过多，建筑体型系数不宜大于0.3;4墙体按相关规程的规定设置伸缩缝、沉降缝、抗震缝时，应做好室内外墙面的盖缝处理；5预留孔洞、管线槽口以及门窗、设备等固定点及固定件，都应在施工图上详细标注，施工完毕应用C 2 0细石混凝土填实各固定点范围内的孔洞；6混凝土多孔砖建筑的门厅和楼梯间内，应安排好竖向水、暖、电管线用的管道井以及各种表盒位置，表盒安装后的楼梯及通道的尺寸应符合有关规范要求；7下水管道主管、支管或立管、横管均应明管安装，如必须埋 于墙体内时，应按本规程5,3.9条施工。4.1.3混凝土多孔砖建筑防水设计应符合下列要求：1混凝土多孔砖墙体宜作双面抹灰，勒角应采用水泥砂浆抹灰；2伸出墙外的雨蓬、开敞式阳台、室外空调机搁板、遮阳6板、窗套、外楼梯根部及水平装饰线脚等处，均应采用有效的防水措施；3室外散水坡顶面 以上 和室内地 面 以下的砌体内宜设置防潮层；4卫生间等有防水要求的房间，内墙抹灰应采取有效防水措施；5混凝土多孔砖建筑外墙采用夹心墙时，外叶墙的排水孔宜设于圈梁上的砌体竖缝底部。4.1.4混凝土多孔砖墙体（2 4 omm砖厚，二面抹灰）的空气声计权隔声量可按S O dB采用。4.1.5混凝土多孔砖建筑的屋 面设计应符合下列要求：1采用钢筋混凝土平屋 面时，应在屋面设置保温隔热层，并作好排水；2混凝土多孔砖建筑宜做成坡屋面，坡屋面宜外挑出墙外，并在屋面设置保温隔热层；3钢筋混凝土屋 面板及其保温隔热层上部的防水层刚性面层、砂浆找平层等都应设置分隔缝，并与周边女儿墙断开。4.2建筑节能设计4.2.1混凝土多孔砖建筑节能设计，应执行国家、天津市的相关标准、规范及本规程规定。4.2.2混凝土多孔砖建筑外墙应采用外保温或夹心复合保温技术。保温层的厚度应按照建筑热工设计方法计算确定。4.2.3混凝土多孔砖，2 4 0 mm厚墙体二面各2 0 mm抹灰的传热系数K可取：2.2 2 W/(mZK）。4.2.4混凝土多孔砖建筑的建筑节能设计，应符合下列要求：1混凝土多孔砖建筑的体型系数、窗墙面积比、窗的传热系数、遮阳系数和空气渗透性能均应符合节能设计标准的规定；2混凝土多孔砖建筑围护结构各部分的传热系数和热惰性指标，通过建筑热工节能设计选择的围护结构各部分的构造措施，应满足建筑结构整体性和变形性能的要求，安全、可靠、施工方便；3混凝土多孔砖建筑墙体和楼地板的建筑热工节能设计，应同时考虑建筑装饰与节能对管线埋设、安装和维修的要求。4.2.5混凝土多孔砖建筑外墙的传热系数和热惰性指标，应考虑结构性冷（热）桥的影响，根据主体部位与结构性冷（热）桥部位的热工性能和面积取平均传热系数和平均热惰性指标，结构性冷（热）桥部位的传热阻，不应小于节能设计标准要求的最小传热阻。4.2.6混凝土多孔砖建筑屋顶应按照下列建筑热工要求进行设计：1混凝土屋顶传热系数和热惰性指标应符合建筑节能设计标准的规定；2屋顶保温层厚度应通过建筑热工设计方法计算确定；3屋 面的天沟、女儿墙、变形缝及突出屋面的构件，与屋面交接处 既是防水处理的重要部位，也是结构性冷（热）桥部位，应按照国家现行标准 民用建筑热工设计规范 G B 5 0 1 7 6规定的最小传热阻，通过热工计算，在该部位的垂直或水平面上设置一定厚度的保温层。4.3静力设计4.3.1混凝土多孔砖砌体建筑结构静力设计除满足本规程的要求外还应按国家行业标准多孔砖 砌体结 构技术规 范J G J 1 3 7一2 0 0 1第4章进行设计。4.3.2混凝土多孔砖房屋砌体所用材料的最低强度等级，应符合下列要求：l士0.0 0以 下的基础砌体，应采用强度等级 不小于M U 1 5的混凝土实心
