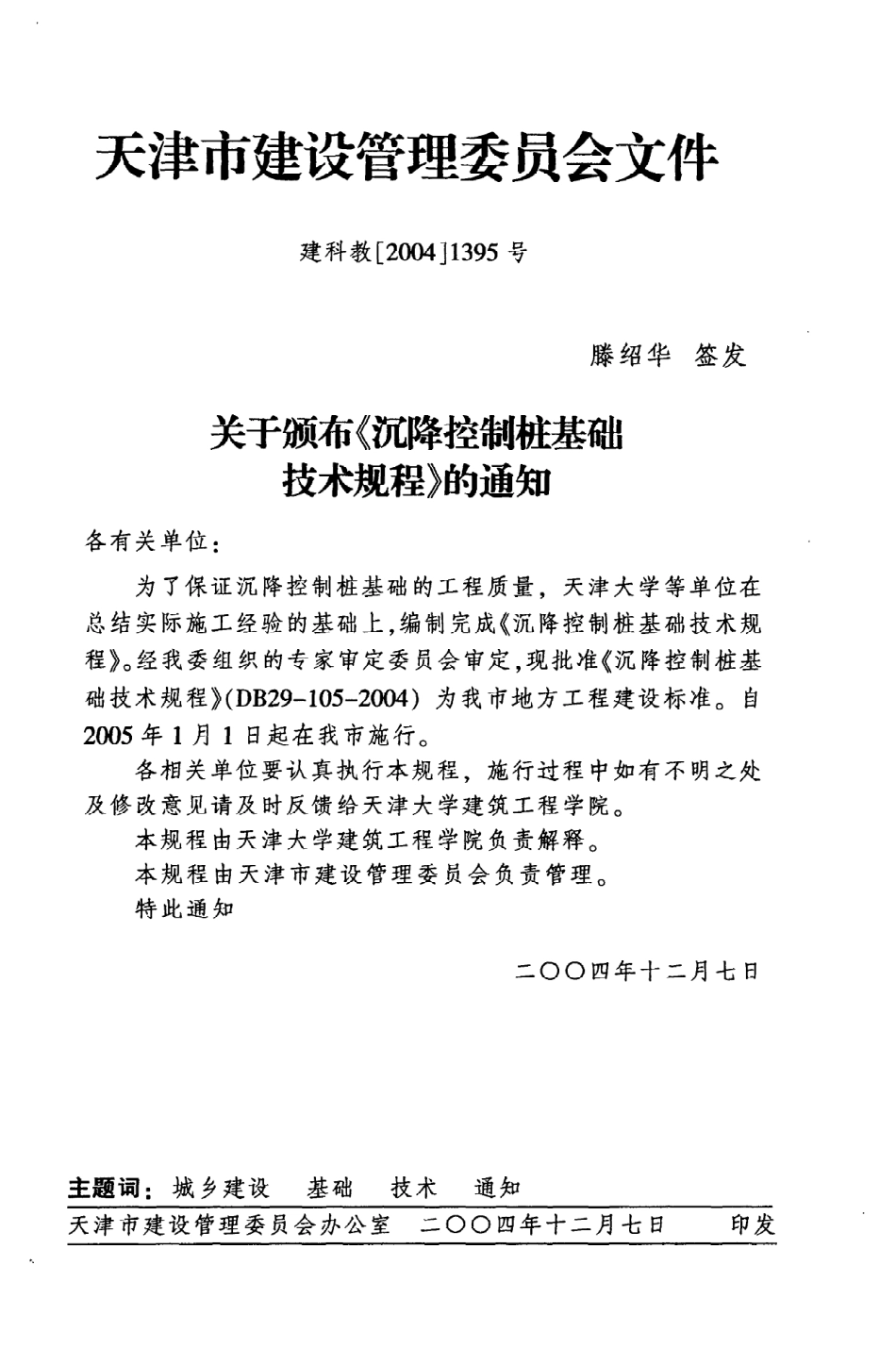

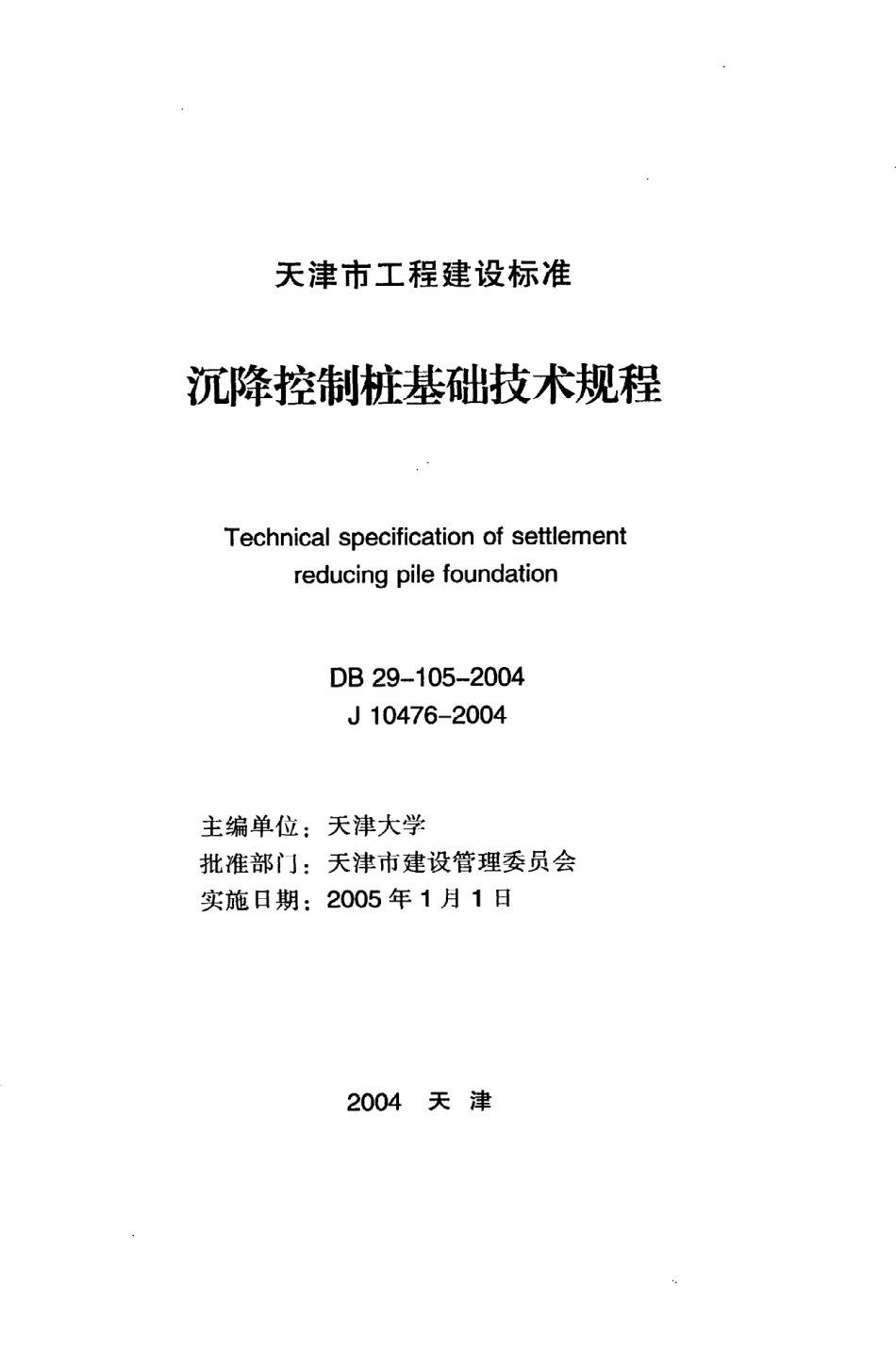

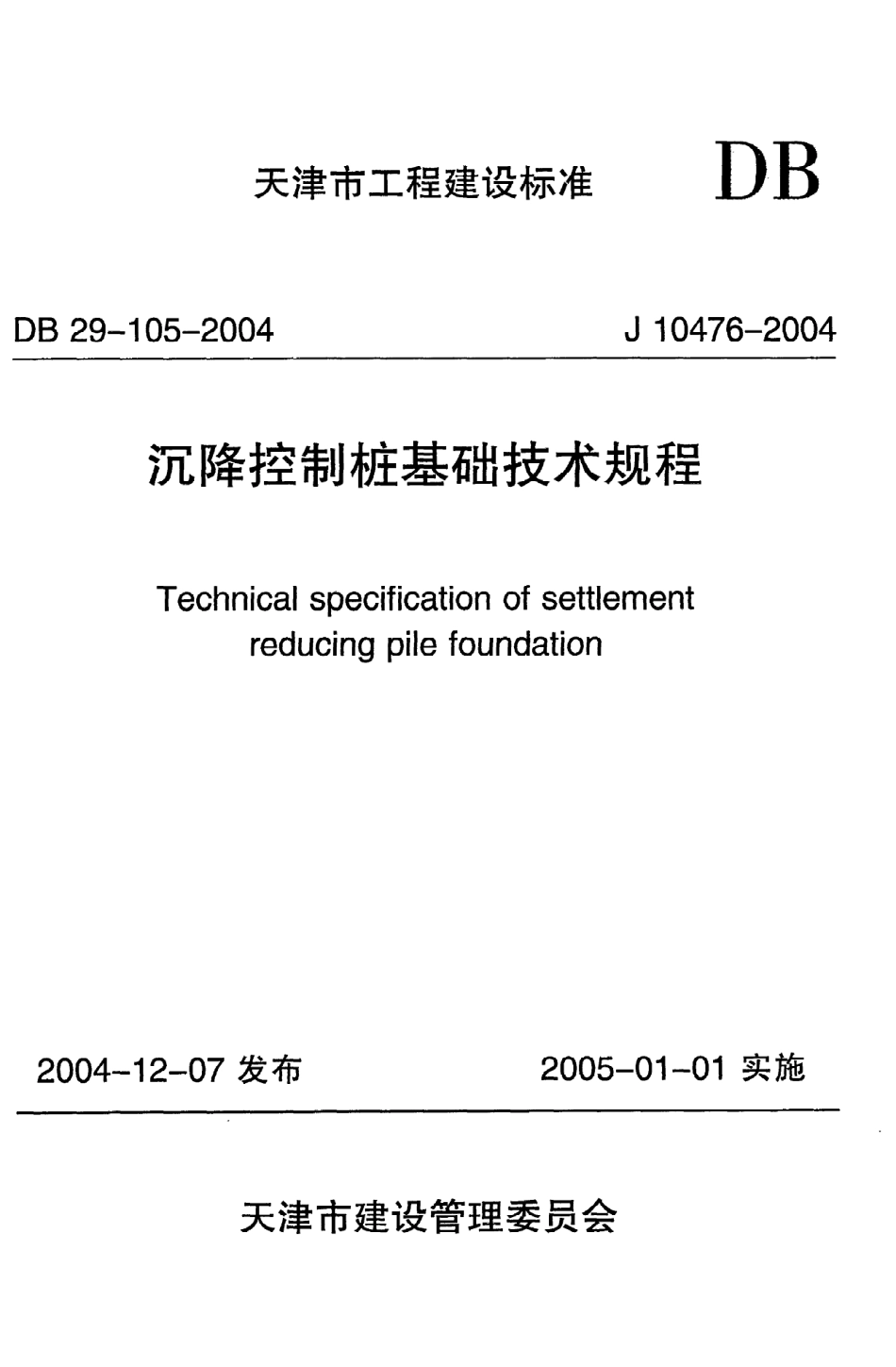

天津市工程建设标准D BD B2 9一10 5一2 0 0 4J1 0 4 7 6一2 0 0 4沉降控制桩基础技术规程T echnicalspeC ificationof settlementreducingpilefoundation2 0 0 4一1 2一0 7发布2 0 0 5一0 1一0 1实施天津市建设管理委员会天津市工程建设标准沉降控制桩基础技术规程T echnicalspecificationof settlementreducingpilefoundationD B 2 9一10 5一2 0 0 4J1 0 4 7 6一2 0 0 4主编单位：天津大学批准部门：天津市建设管理委员会实施日期：2 0 0 5年1月1 日2 0 0 4 天津天津市建设管理委员会文件建科教2 0 0 413 9 5号滕绍华签发关于颁布沉降控制桩基础技术规程 的通知各有关单位：为了保证沉降控制桩基础 的工程质量，天津大学等单位在总结实 际施工经验的基础上，编制完成沉降控制桩基础技术规程。经我委组织 的专家审定委 员会审定，现批准沉降控制桩基础技术规程（D B 2 9一1 0 5一2 0 0 4）为我市地方工程建设标准。自2 0 0 5年1月1 日起在我市施行。各相关单位要认真执行本规程，施行过程中如有不 明之处及修改意见请及时反馈给天津大学建筑工程学院。本规 程由天津大学建筑工程学院负责解释。本规程由天津市建设管理 委 员会负责管理。特此通 知二0 0四年十二月七日主题词：城乡建设基础天津市建设管理 委 员会办公室技术通知二0 0四年十二月七日印发肠念 J 沁吕月 lJ青本规程是根据2 0 0 0年3月由天津市建委签订科研项 目合同书的要求编制的，项 目名称为建筑物疏桩基础设计方法研究及设计暂行规程编制，以后为与国标建筑地基基础设计规范中的提法一致，定名为沉降控制桩基础技术规程。本规程的主要内容是：1总则；2术语、符号；3一般规定；4设计；5构造；6施工；7检测与检验。本规程中明确了沉降控制桩基础的作用、目的及适用范围；提出了沉降控制桩基础的设计方法，构造要求及施工、检测要点。本规程由天津市建设管理委员会负责管理，天津大学建筑工程学院负责具体技术内容的解释。本规程的主编单位、参编单位、主要起草人、主要参加人名单如下：主 编 单 位：天津大学参 编 单 位：天津市建筑设计院天津大学建筑设计研究院天津市勘察院天津市建工设计院天津市房屋鉴定勘测设计院中国市政华北设计研究院天津市建筑科学研究院铁道部第三勘测设计院河北工业大学主要起草人：顾晓鲁郑刚文礼彬凌光荣吴永红方继圣赵曼旭宋昭煌孙云文主要参加人员：姜黎明王长祥尹金凤刘永超窦远明目录1总 则 （l)2术语和符号 （2)3一般规定 （4)4设计 （5)5构造 （1 1)6施工 （1 3)7检测与检验 （1 5)条文说明 （1 7)总则1.1为了在执行建筑地基基础设计规范G B 5 0 0 0 7一2 0 0 2第8.5.1 3条的规定时，符合天津市地方工程地质条件及设计经验，特制定本规程。并将此类桩基础称为沉降控制桩基础。1.2沉降控制桩基础设计、施工和检测时，应根据岩土工程勘察资料，综合考虑建筑结构类型、施工条件、环境条件、使用要求等因素，精心设计、精心施工、严格检测，保证工程安全、经济和正常使用。1.3本规程适用于荷载分布均匀的8层及8层以下，且高度在2 5 m及2 5 m以下的民用建筑及一般工业建筑。1.4采用本规程设计时，荷载取值应符合现行国家标准建筑结构荷载规范G B 5 0 O 0 9的规定，基础的计算尚应符合现行国家标准 混凝土结构设计规范G B 5 0 O I O及建筑抗震设计规范G B 5 0 O n的规定。当基础处于腐蚀性环境时，尚应符合国家现行的有关规范的规定。2术语和符号2.1术语2.1.1沉降控制桩基础以控制建筑物沉降为目的，采用一定数量的大桩距摩擦桩与承台下地基土共同工作形成的基础。2.1.2地基承载力特征值指由荷载试验测定的地基压力变形曲线，线性变形段内规定的变形所对应的压力值，其最大值为比例界限值。2.1.3地基极限承载力指由荷载试验测定的地基压力变形曲线，达到破坏状态前或出现不适于继续承载的变形时所对应的最大荷载。2.1.4单桩竖向承载力特征值单桩竖向承载力特征值由单桩竖向静载荷试验确定。将单桩竖向极限承载力除以2，为单桩竖向承载力特征值。2.1.5单桩竖向极限承载力单桩在竖向荷载作用下，达到破坏状态前或出现不适于继续承载的变形时所对应的最大荷载。2.2符号人承台底面净面积；d桩身直径或截面边长；fa修正后的地基承载力特征值；fu地基极限承载力；凡相应于荷载效应标准组合时，作用在基础顶面的竖向力；G*基础及回填土自重标准值；尺u单桩竖向承载力特征值；R u单桩竖向极限承载力；叮天然地基承载力满足率；矶沉降计算经验系数。3一般规定3.1沉降控制桩基础是由承台下地基土与桩共同分担外荷载的低承台桩基础。地基的承载力能满足或基本满足上部结构传来的荷载效应作用的要求，桩的作用主要是为了控制基础沉降。3.2沉降控制桩基础中桩的设置应符合以下规定：1桩距可采用4 d一6 d(d一桩径）;2采用桩端进入较好土层的摩擦型桩。3.3沉降控制桩基础的设计应符合以下规定：1沉降控制桩基础应满足承载力计算及地基变形设计的有关规定；2对于建造在斜坡上或边坡附近的建筑物，尚应验算其稳定性；3沉降控制桩基础的用桩数量应根据设计要求控制的沉降值，通过计算确定，并应同时满足承载力计算的规定；4当承台底土为新填土、欠固结土、可液化土层或地基承载力特征值低于80 kP a的软土时，应对其进行处理，确保桩、土和承台共同工作。3.4建筑物应进行从施工开始至使用期间的全过程沉降观测，直到建筑物沉降稳定。4设计4.1沉降控制桩基础的承台底面净面积应满足下式要求：A)夕（双叹）fa(4.1)式中：凡相应于荷载效应标准组合时，作用在基础顶面的竖向力；G、基础 自重及基础上土自重标准值；fa经深度修正后的地基承载力特征值；人承台底面净面积；叮天然地基承载力满足率，取粉0.6 5一1.0。4.2按设计要求的建筑物沉降控制值计算确定用桩数量后，沉降控制桩基础的承载力计算应满足以下要求：1轴心竖向力作用下：单桩桩顶受力验算：Q幼凡G、一gfa人n簇R a(4.2一1)承台下土受力验算：pks凡G一nR。脚。簇fa(4.2一2)2偏心竖向力作用下：设偏心作用全部由桩承受，单桩桩顶受力，按下式验算：。凡G一gfa人M、y;.M ykxi蛾劫二十一亏下几厂十下矛不万一、生 乙一j)rL乙yi乙xi吼max簇 lZ R。（4,2一4)承台下土受力验算：pks仍按式4.2一2验算。当上式不能满足时，应增大承台底面积或增加桩数。3水平力作用下：从。一兰蕊甄n(4.2一5)式中：R。单桩竖向承载力特征值；n按设计要求的建筑物沉降控制值计算确定的用桩数；fa承台下经深度修正后的地基承载力特征值；刀桩间土承载力折减系数，取刀0.7 5一0.9 5，天然地基承载力较高时取较大值；Q kP相应于荷载效应标准组合轴心竖向力作用下任一单桩的竖向力；p。相应于荷载效应标准组合轴心竖向力作用下承台下土上的平均压力值；Q彻相应于荷载效应标准组合偏心竖向力作用下第i根桩上的竖向力；Q彻相应于荷载效应标准组合偏心竖向力作用下第i根桩上的竖向力最大值；M xk、M皿相应于荷载效应标准组合作用于承台底面通过桩群形心的x、y轴的力矩；x，、y,桩i至桩群形心的y、x轴线的距离；H。相应于荷载效应标准组合时，作用于承台底面的桩所分担的水平力；H*相应于荷载效应标准组合时，作用于任一单桩的水平力；R H k单桩水平承载力特征值，由单桩水平静载荷试验确定一。4.3根据式（4.1）初步确定的承台底面面积，按作用于承台上外荷载的合力作用点与承台底面土及桩的承载力合力点基本重合的要求，初步确定承台和桩的平面布置。4.4沉降控制桩基础的桩型、桩长、桩端持力层的选择应符合下列规定：1应采用桩身质量有可靠保证的预制钢筋混凝土桩、灌注桩。2桩长应穿过承台下的软弱土层，并进入压缩性相对较低的土层。4.5单桩竖向承载力特征值的确定应符合以下规定：1单桩竖向承载力特征值应通过单桩静载荷试验确定，同一条件下的试桩数量不少于桩数的1%，且不少于3根。试验时应加载至单桩承载力极限值，将单桩竖向承载力极限值除以安全系数2，为单桩竖向承载力特征值。2有经验时，也可参照条件相当的工程的试验资料或其他原位测试方法确定。3初步设计时，单桩承载力特征值可按下式估算：R。,A,+u，艺。，、l,(4.5)式中：R。单桩竖向承载力特征值；q，。，qs必桩端阻力、桩侧阻力特征值，可按天津市地方标准岩土工程技术规范）)B2 9一2 0一20 0 0中的规定采用；A,桩端横截面面积；u,桩身周边长度；2 1第i层土层的厚度。_.4设计等级为丙级的建筑物，如无原位测试资料时，也可按（4.5）确定。4.6沉降控制桩基础均应按地基变形设计，建筑物的地基变形计算值，应大于地基变形允许值。4.7按控制沉降量要求确定用桩数量，计算时以单位建筑作为分析单元。取建筑物平面中心点作为基础沉降计算点，将其沉降计算值作为基础的平均沉降量。基础中心点的计算沉降值不应大于基础中心点的允许沉降量。4.8沉降控制桩基础中心点的允许沉降量，可参照表4.8的规定：表4.8沉降控制桩基础中心点的允许沉降量结构类型基础中确 庙而橇端不一刁1 2一巧一1 5一1 2砌体承重结构单层排架结构独立基础多层框架结构匕一条形基础或筏板基础4.9沉降控制桩基础的沉降量，宜按桩、0一1 5 0任一2 0 00一2 0 00一1 5 0土、承台共同作用原理确定，也可按以下简化方法计算：L沉降控制桩基础的沉降量为第一阶段的沉降量s，和第二阶段的沉降量s，之和，并乘以沉降计算经验系数汽，沉降量s由下式表示：s汽（s,+s,)(4.9)式中：s,沉降控制桩基础第一阶段的沉降量；s,沉降控制桩基础第二阶段的沉降量；汽沉降计算经验系数，取汽二10一12 o2.5，按以下规定计算：l）当（双叹）延峨时，假设荷载全由桩承受。s，的计算可按建筑地基基础设计规范G B 5 0 0 0 7一2 0 0 2中附录R.0.4中采用的明德林应力公式的方法计算；2）当（双叹）)n尺时，假设桩所分担承受的荷载为nR。，余下的荷载由承台下土分担承受。s，的计算，按桩所受的荷载（nR。），按建筑地基基础设计规范G B 5 0 0 0 7一2 0 0 2中附录R.0.4中采用的明德林应力公式的方法计算；3.5，按以下规定计算：1）当（双q）燕峨时，可假设ss=0;2）当（双q)）峨时，可假设承台下土分担承受的荷载为（凡G。）一nR。，按建筑地基基础设计规范G B 5 0 0 0 7一2 0 0 2中第5.3.5规定的方法计算。4.1 0桩身混凝土强度应满足桩的承载力设计要求。计算中应按桩的类型和成桩工艺的不同将混凝土的轴心抗压强度设计值乘以工作条件系数fc，桩身强度应符合下式要求：桩轴心受压时：Q簇人fc矶（4.1 0一1)式中：fc混凝土轴心抗压强度设计值；Q相应于荷载效应基本组合时的单桩竖向力设计值，取Q=l3 5 Q劫；A,桩身横截面积；J口口口口口.典工作条件系数，预制桩取0.7 5，灌注桩取0.7。桩身强度尚应满足下式要求：尺蕊人fc矶（4.1 0一2)式中：R单桩竖向极限承载力。4.1 1沉降控制桩基础的承台设计应满足抗冲切、抗剪切、抗弯承载力计算的要求。作用在承台上的桩、土竖向力设计值应按承载能力极限状态下荷载效应的基本组合，采用相应的荷载分项系数。由永久荷载效应控制的基本组合，也可采用简化规则，荷载效应组合的设计值S按下式确定：S=1.3 5 5簇R(4.1 1)式中：尺结构构件抗力的设计值，按有关建筑结构设计规范的规定确定；又一荷载效应的标准组合值。4.1 2承台结构内力分析时，作用在承台底面的桩、土反力，可按第4.9的原则确定，并同时满足第4.2的桩、土受力条件的
