《建筑施工工具式脚手架安全技术规范》JGJ202-2010.pdf

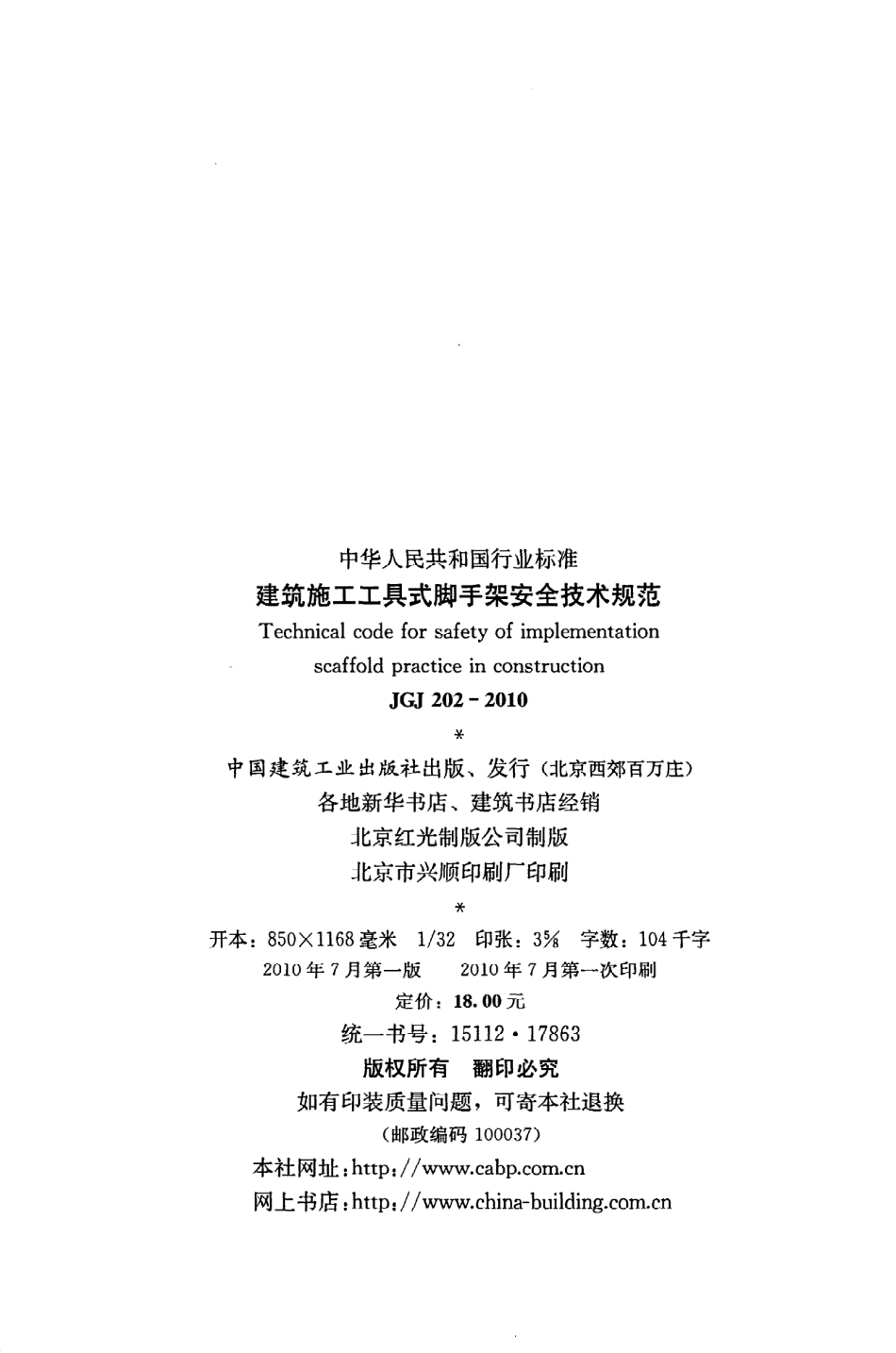

U D C中华人民共不口国行业标，J 困 JJ G J 2 0 2一2 0 1 0备案号J9 9 9一2 0 1 0建筑施工 工具式脚手架安全技术规范T echnicalcodeforsafetyofimplementationscafl矶dpracticeinconstruction2 0 1 0一0 3一3 1发布2 0 1 0一0 9一0 1实施中 华 人民共和 国住 房和城 乡建 设部发 布中华人民共和国行业标准建筑施工 工具式脚手架安全技术规范T echnicalcodefors疵tyofimplementationscaffoldpracticein constructionJ G J2 0 2 一 01 0批准部门：中华人民共和国住房和城乡建设部施行日期：201 0年9月1日中国建筑工业出版社2 0 1 0北京中华人民共和国行业标准建筑施工 工具式脚手架安全技术规范T echnicalcodeforsafetyofimplementationscaffoldpracticein constructionJ C拼2 0 2一2 0 1 0中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京市兴顺印刷厂印刷开本：85 0 X ll6 8毫米1/3 2印张：3字数：1 0 4千字2 0 1 0年7月第一版2 0 1 0年7月第一次印刷定价：1 8.0 0元统一书号：1 5 1 1 21 7 86 3版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/www.cabpC omcn网上书店：http:/www.china-buildi眼comcn中华人民共和国住房和城乡建设部公告第5 3 1号关于发布行业标准建筑施工 工具式脚手架安全技术规范的公告现批准建筑施工 工具式脚手架安全技术规范为行业标准，编号为J G J2 0 2一2 0 1 0，自2 0 1 0年9月1日起实施。其中，第4.4.2、4.4.5、4.4.1 0、4.5.1、4.5.3、5.2.1 1、5.4.7、5.4.1 0、5.4.1 3、5.5.8、6.3.1、6.3.4、6.5.1、6.5.7、6.5.1 0、6.5.1 1、7.0.1、7.0.3、8.2.1条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 0年3月3 1日前、曰根据原城乡建设环境保护部1 9 86年度工程建设城建、建工行业标准制订、修订计划（86城科字第2 6 3号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和 国外先进标准，并在广泛征求意见 的基础上，制定本规范。本规范主要内容是：1总则；2术语和符号；3构配件性能；4附着式升降脚手架；5高处作业 吊篮；6外挂防护架；7管理；8验收。本规范 中以黑体字标志 的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑业协会建筑安全分会负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建筑业协会建筑安全分会（地址：北京市三里河路9号建设部内，邮政编码：1 0 0 83 5）。本 规 范 主 编 单 位：中国建筑业协会建筑安全分会本 规 范 参 编 单 位：北京市住房和城乡建设委员会北京建工集团有限责任公司沈阳建筑大学上海市建设机械检测中心山东省建筑施工安全监督站成都市建设工程施工安全监督站河南省建设安全监督总站北京建工一建工程建设有限公司北京市第五建筑工程有限公司北京市建筑工程研究院本规范主要起草人员：本规范主要审查人员：深圳市特辰科技有限公司d匕京星河人施工技术有限责任公司西安翔云工程新技术有限责任公司重庆建工第三建设有限责任公司无锡申欧工程设备有限公司北京韬盛科技发展有限公司秦春芳张镇华魏忠泽胡裕新毕建伟沈海晏黄书凯姚康华马千里李印张佳陈卫东严训郝海涛唐伟孙宗辅张显来李宗亮张广宇孙京燕胡鹏魏鹏汤坤林杜科牛福增熊淡魏铁山钟建都姜传库白继东刘永峰熊渝兴魏吉祥杨崇俭吴仁山吴杰余胜国杨爱华尹正富周光辉郭正兴耿洁明陶卫农刘群倪富生张有闻张志诚姚晓东熊耀莹高秋利目次1总则 12术语和符号 22.1术语 22.2符号 53构配件性能 ，84附着式升降脚手架 ，1 24.1荷载 1 24.2设计计算基本规定 1 64.3构件、结构计算 1 74.4构造措施 2 34.5安全装置 2 74.6安装 2 94.7升降 3 24,8使用 3 34.9拆除 3 35高处作业吊篮 3 55.1荷载 3 55.2设计计算 ，3 55.3构造措施 3 75.4安装 ，3 75.5使用 3 85.6拆除 4 06外挂防护架 ”4 16.1荷载 4 16.2设计计算 ，4 366.3构造措施 4 56.4安装 ，4 76.5提升 4 96.6拆除，4 97管理 5 18验收 ，5 48.1附着式升降脚手架 5 48.2高处作业吊篮 6 08.3外挂防护架 6 2附录AQ 2 3 5一A钢轴心受压构件的稳定系数 6 4本规范用词说明 6 5引用标准名录 ，6 6附：条文说明 6 9C ontents1G eneralP rovisions 12T ermsandsymbols ：22.1T erins ，22.2 5帅bols 53M ainC omponentsandM aterialP erformance 84A ttachedL iftscaffold 1 24.1L oads 1 24.2B asicR egufationforD esign 1 64.3C apacityC alculationofC omponentsand S tructure 1 74.4S tructureR equirements 2 34.5S aftyE quipment 2 74.6I nstantion 2 94.7M oving 3 24.8U sing 3 34.9D ismanding 3 35H ighA hitudeworkN acelle 3 55.1L O ads 。，3 55.2B asicR egulationforD esign ，3 55.3S tructureR equirements 3 75.4I nstalltion 3 75.5U sing 3 85.6D ismanding ，4 06O utsideH angingP rotectiveF rame 4 16.1L oads 。4 16.2B asicR egulationforD esign 4 386.3S tructureR equirements 4 56.4I nstalhion 4 76.5L ifting 4 96.6D ismanding 4 97M anagement 5 18A cceptance 5 48.1A ttachedL iftS caffold 。，.5 48.2H ighA hitudeW orkN acelle 6 08.3O uts记eH angingP rotectiveF rame 6 2A ppendixAS tabilityF actorof A xialC ompressiveQ Z3 5一AS teelC omponent 6 4E xplanationofW ordingin T hisC ode 6 5L istofQ uotedS tandards 6 6A ddition:E xplanationof P rovisions 6 991总则1.0.1为贯彻执行国家“安全第一、预防为主、综合治理”的安全生产方针，确保施工人员在使用工具式脚手架施工过程中的安全，依据国家现行有关安全生产的法律、法规，制定本规范。1.0.2本规范适用于建筑施工中使用的工具式脚手架，包括附着式升降脚手架、高处作业吊篮、外挂防护架的设计、制作、安装、拆除、使用及安全管理。1.0.3工具式脚手架的设计、制作、安装、拆除、使用及安全管理除应符合本规范外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1 1具式脚手架implementationscaffold为操作人员搭设或设立的作业场所或平台，其主要架体构件为工厂制作的专用的钢结构产品，在现场按特定的程序组装后，附着在建筑物上自行或利用机械设备，沿建筑物可整体或部分升降的脚手架。2.1.2附着式升降脚手架attachedliftscaffold搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。2.1.3整体式附着升降脚手架attachedliftscaffoldaswhole有三个以上提升装置的连跨升降的附着式升降脚手架。2.1.4单跨式附着升降脚手架attachedliftsingle-spanS caf-fold仅有两个提升装置并独 自升降的附着升降脚手架。2.1.5附着支承结构attachedsupportingS tructure直接附着在工程结构上，并与竖向主框架相连接，承受并传递脚手架荷载的支承结构。2.1.6架体结构structureof theS caffoldbody附着式升降脚手架的组成结构，一般由竖向主框架、水平支承析架和架体构架等3部分组成。2.1.7竖向主框架verticalmainframe附着式升降脚手架架体结构主要组成部分，垂直于建筑物外立面，并与附着支承结构连接。主要承受和传递竖向和水平荷载的竖向框架。2.1.8水平支承析架horizontalsupportingtruss附着式升降脚手架架体结构的组成部分，主要承受架体竖向荷载，并将竖向荷载传递至竖向主框架的水平支承结构。2.1.9架体构架structureof scaffoldbody采用钢管杆件搭设的位于相邻两竖向主框架之间和水平支承析架之上的架体，是附着式升降脚手架架体结构的组成部分，也是操作人员作业场所。2.1.1 0架体高度heightof scaffoldbody架体最底层杆件轴线至架体最上层横杆（即护栏）轴线间的距离。2.1.1 1架体宽度widthof scaffoldbody架体内、外排立杆轴线之间的水平距离。2.1.1 2架体支承跨度supportedspanof thescaffoldbody两相邻竖向主框架中心轴线之间的距离。2.1.1 3悬臂高度cantileverheight架体的附着支承结构中最高一个支承点以上的架体高度。2.1.1 4悬挑长度overhanglength指架体水平方向悬挑长度，即架体竖向主框架中心轴线至架体端部立面之间的水平距离。2.1.1 5防倾覆装置preventoverturnequipment防止架体在升降和使用过程中发生倾覆的装置。2.1.1 6防坠落装置preventfallingequipment架体在升降或使用过程中发生意外坠落时的制动装置。2.1.1 7升降机构liftmechanism控制架体升降运行的动力机构，有电动和液压两种。2.1.1 8荷载控制系统loadingcontrolsystem能够反映、控制升降机构在工作中所承受荷载的装置系统。2.1.1 9悬臂梁。antileverbeam一端固定在附墙支座上，悬挂升降设备或防坠落装置的悬挑钢梁，又称悬吊梁。32.1.2 0导轨S lideway附着在附墙支承结构或者附着在竖向主框架上，引导脚手架上升和下降的轨道。2.1.2 1同步控制装置synchrocontrolequipment在架体升降中控制各升降点的升降速度，使各升降点的荷载或高差在设计范围内，即控制各点相对垂直位移的装置。2.1.2 2高处作业吊篮highaltitudeworknacelle悬挑机构架设于建筑物或构筑物上，利用提升机构驱动悬吊平台，通过钢丝绳沿建筑物或构筑物立面上下运行的施工设施，
