《液压升降整体脚手架安全技术规程》JGJ183-2009.pdf

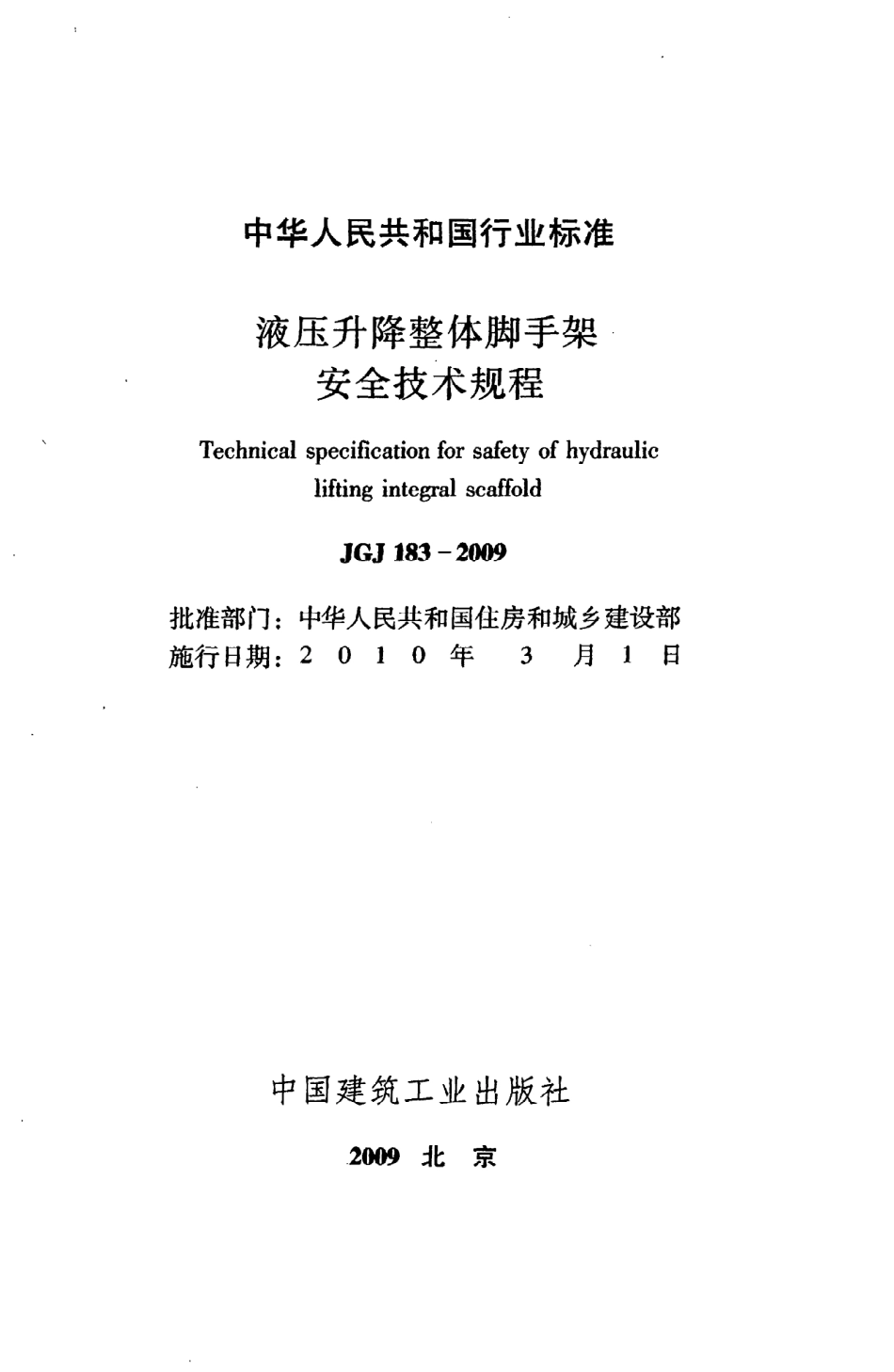

U D CP中华人民共和国行业标，履 JJ G J1 83一2 0 0 9J 89 2一2 0 0 9液压升降整体脚手架安全技术规程rfechnicalspecificationforsafetyofhydraulicliftingintegralscaffold2 0 0 9一0 9一1 5发布2 0 1 0一0 3一0 1实施中 华 人民共和 国住 房和城 乡建 设部发 布中华人民共和国行业标准液压升降整体脚手架安全技术规程T echnicalspecificationforsafetyofhydraulicliftinginte脚1 scaflbldJ G J1 83一2侧珍批准部门：中华人民共和国住房和城乡建设部施行日期：201 0年3月1日中国建筑工业出版社2润吵北京中华人民共和 国行业标准液压升降整体脚手架安全技术规程T echnicalspecificationforsafetyofhydraulicliftingintegralscaffoldJ C J1 83一2 0 0 9中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版J 匕京密东印刷有限公司印刷开本：85 0 X 11 6 8毫米l/3 2印张：2字数：6 8千字2 0 0 9年1 2月第一版2 0 0 9年1 2月第一次印刷定价：1 2.0 0元统一书号：1 5 1 1 21 7 7 3 8版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：httP：刀.cabp。、cn网上书店：http:/?china-building。om.C n中华人民共和国住房和城乡建设部公告第3 9 0号关于发布行业标准液压升降整体脚手架安全技术规程的公告现批准液压升降整体脚手架安全技术规程为行业标准，编号为J G J1 83一2 0 0 9，自2 0 1 0年3月l日起实施。其中，第3.0.1、7.1.1、7.2.1条为强制性条文，必须严格执行。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和 国住房和城乡建设部2 0 0 9年9月1 5日前、乌J根据住房和城乡建设部关于印发 2 0 0 8年工程建设标准规范制订、修订计划（第一批）的通知（建标 2 0 0 81 0 2号）的要求，规程编制组 经认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制订本规程。本规程主要技术内容：1总则；2术语和符号；3基本规定；4架体结构；5设计及计算；6液压升降装置；7安全装置；8安装、升降、使用、拆除以及相关附录。本规程 中以黑体字标志 的条文为强制性条文，必须严格执行。本规程由住房和城乡建设部负责管理和对强制性条文的解释，由南通四建集团有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送南通四建集团有限公司（地址：江苏省通州市新金西路9 3号，邮政编码2 2 6 3 0 0）。本规程主编单位：南通 四建集团有限公司苏州二建建筑集团有限公司本规程参编单位：中国建筑科学研究院建筑机械化研究分院东南大学南京林业大学上海市建工设计研究院有限公司江苏省建筑科学研究院珠海市建设工程安全监督站北京市建筑工程研究院江苏云 山模架工程有限公司本规程主要起草人：耿裕华宫长义花周建干兆和姚富新张赤宇施建平陈赞罗文龙郭正兴李明关赞东王克平杨、东本规程主要审查人员：潘延平秦春芳刘群张晓飞杨永军张有闻严训赵玉章平蕊杨黄高秋利潘国锢平福泉孙宗辅目次1总则 12术语和符号 22.1术语 22,2符号 ，33基本规定 54架体结构 ，65设计及计算 1 25.1荷载 1 25.2设计及计算 1 46液压升降装置 1 96.1技术要求 ，1 96.2检验 1 96.3使用与维护 2 07安全装置 2 17.1防坠落装置 2 17.2防倾覆装置 ，2 17.3荷载控制或同步控制装置 2 28安装、升降、使用、拆除 ，2 38.1一般规定 2 38.2安装 2 38.3升降 ，2 58.4使用 ，2 68.5拆除 2 6附录A液压升降整体脚手架产品型式试验方法 2 7附录B液压升降装置产品型式试验方法，3 06附录C防坠落装置产品型式试验方法 3 2附录D液压升降整体脚手架安装后验收表 ，3 4附录E液压升降整体脚手架升降前准备工作检查表 3 6附录F液压升降整体脚手架升降后使用前安全检查表 3 8本规程用词说明 3 9引用标准名录 4 0附：条文说明 4 1C ontents1G eneralP rovisions 一12T ermsandsymbols 22.1T e溯s ，22.2S ymbols 33B asicR equirement 54F rameworkstructure ，65D esignandC alculation ，1 25.1L oad，1 25.2D esignandC alculation 1 46H ydrauhcL iftingD evice 1 96.1T echnicalR equirement 1 96.2I nspection 1 96.3operationand M aintenance ，2 07S afetyD evice 2 17.1A nti一fallD evice 2 17.2A nti一。verturningD evice 2 17.3L oadC ontrolorS ynclironousC ontrolD evice 2 28I nstallation,I一ifting,()peration,D ismantling 2 38.1G eneralrcquirement 2 38.2I nstallation ，2 38.3I-ifting，2 58.4O peration 2 68.5D ismantling 2 6A ppendixAP roductT ypeT estM ethodforH ydraulicL iftingI ntegralS caffold 2 78A pp(:ndixBP roductT ypeT estM ethodforH ydraulicL iftingD evice 3 0A l)p(,ndixCP roductT ypeT estM ethodforA nti一fallD evice 3 2A p。endixDA cceptanceF orm afterI nstallationforH ydraulicI J iftingI ntegralS caffold 3 4A pl)endixEC liecklistforP reliminariesbeforeI J iftingforH ydraulicl,iftingI ntegralS caffold 3 6A pl)endixFS afetyC hecklistbeforeU singforH ydraulicI J iftingI ntegralS caffold 3 8E xf,l:I nationofW ordingin T hisS pecification 3 9N ormativeS tandards ，4 0E X planationof P rovisions 4 191总则1.0.1为规范建筑施工液压升降整体脚手架的应用和管理，统一其技术要求，确保建筑施工安全，制定本规程。1.0.2本规程适用于高层、超高层建（构）筑物不带外模板的千斤顶式或油缸式液压升降整体脚手架的设计、制作、安装、检验、使用、拆除和管理。1.0.3液压升降整体脚手架的安全技术除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1液压升降整体脚手架hydraulicliftingintegralseaffold依靠液压升降装置，附着在建（构）筑物上，实现整体升降的脚手架。2.1.2工作脚手架trussof theS caffold采用钢管杆件和扣件搭设的位于相邻两竖向主框架之间和水平支承析架之上的作业平台。2.1.3水平支承horizontalsupporttruss承受架体的竖向荷载的稳定结构。2.1.4竖向主框架majorvertic：、1 frame垂直于建筑物立面，与水平支承结构、工作脚手架和附着支承结构连接，承受和传递竖向和水平荷载的构架。2.1.5架体S tructureof theS caffold液压升降整体脚手架的承重结构，由工作脚手架、水平支承结构、竖向主框架组成的稳定结构。2.1.6附着支承attachedsupportingstructure附着在建（构）筑物结构上，与竖向主框架连接并将架体固定，承受并传递架体荷载的连接结构。2.1.7架体高度scaffoldheight架体最底层横 向杆件轴线至架体顶部横 向杆件轴线 间的距离。2.1.8架体宽度widthof the S caffold架体内、外排立杆轴线之间的水平距离。2.1.9架体支承跨度supportingspanof the scaffold两相邻竖向主框架中心轴线之间的距离。2.1.1 0悬臂高度cantileverheight架体的附着支承结构中最上一个支承点以上的架体高度。2.1.1 1悬挑长度overhanglength竖向主框架中心轴线至水平支承端部的水平距离。2.1,1 2防倾覆装置anti一overturningdevice防止架体在升降和使用过程中发生倾覆的装置。2.1.1 3防坠落装置anti一falldevice架体在升降过程中发生意外坠落时的制动装置。2.1.1 4导轨conductrail附着在附着支承结构或竖向主框架上，引导脚手架上升或下降的轨道。2.1.1 5液压升降装置hydrauliCliftingdevice依靠液压动力系统，驱动脚手架升降运动的执行机构。2.1.1 6制动距离brakingdistance额定荷载状态下，架体开始坠落到防坠落装置制停的滑移距离。2.1.1 7机位locationof themachine安装液压升降装置的位置。2.2符号2.2.1荷载：认永久荷载（恒载）的标准值；P k跨中集中荷载的标准值；Q k可变荷载（活载）的标准值；qk均布线荷载的标准值；S荷载效应组合的设计值；段；k永久荷载（恒载）效应的标准值；S Q k可变荷载（活载）效应的标准值；二k风荷载标准值；飞肠基本风压。32.2.2材料、构件设计指标：A爬杆净截面面积；厂一一钢材弹性模量；了一一钢材强度设计值；I x毛截面惯性矩；R结构构件抗力的设计值；司受弯构件的允许挠度；N一一拉杆或压杆最大轴力设计值。2.2.3计算系数：群z风压高度变化系数；产，脚手架风荷载体型系数；势挡风系数；几风振系数；儿恒荷载分项系数；入活荷载分项系数；姚附加安全系数；姚附加荷载不均匀系数；姚冲击系数。2.2.4几何参数：L受弯杆件跨度；L。立杆纵距。3基 本 规 定3.0.1液压升降整体脚手架架体及附着支承结构的强度、刚度和稳定性必须符合设计要求，防坠落装置必 须 灵敏、制动可靠，防倾覆装置必须稳固、安全可靠。3.0.2液压升降整体脚手架产品定型前应进行专门鉴定。液压升降装置应由法定检测单位进行型式检验，施工中使用的液压升降装置、防坠落装置必须采用同一厂家、同一型号的产品。3.0.3液压升降整体脚手架产品型式试验，应符合本标准附录A的规定。使用中不得违反技术性能规定，不得扩大适用范围。3.0.4安装和操作人员应经过专业培训合格后持证 上岗，作业前应接受安全技术交底。4架体结 构4.0.1架体结构（图4.0.1）的尺寸应符合下列规定：1架体结构高度不应大于5倍楼层高；2架体全高与支承跨度的乘积不应大于1 1 0 m2;侧褪郑噢叭W图4.0.1液压升降整体脚手架总装配示意图（单位：?)1一竖向主框架：2一建筑结构混凝土楼面；3一附着支承结构；4一导向及防倾覆装置；5一悬臂（吊）梁；6一液压升降装置；7一防坠落装置；8一水平支承
