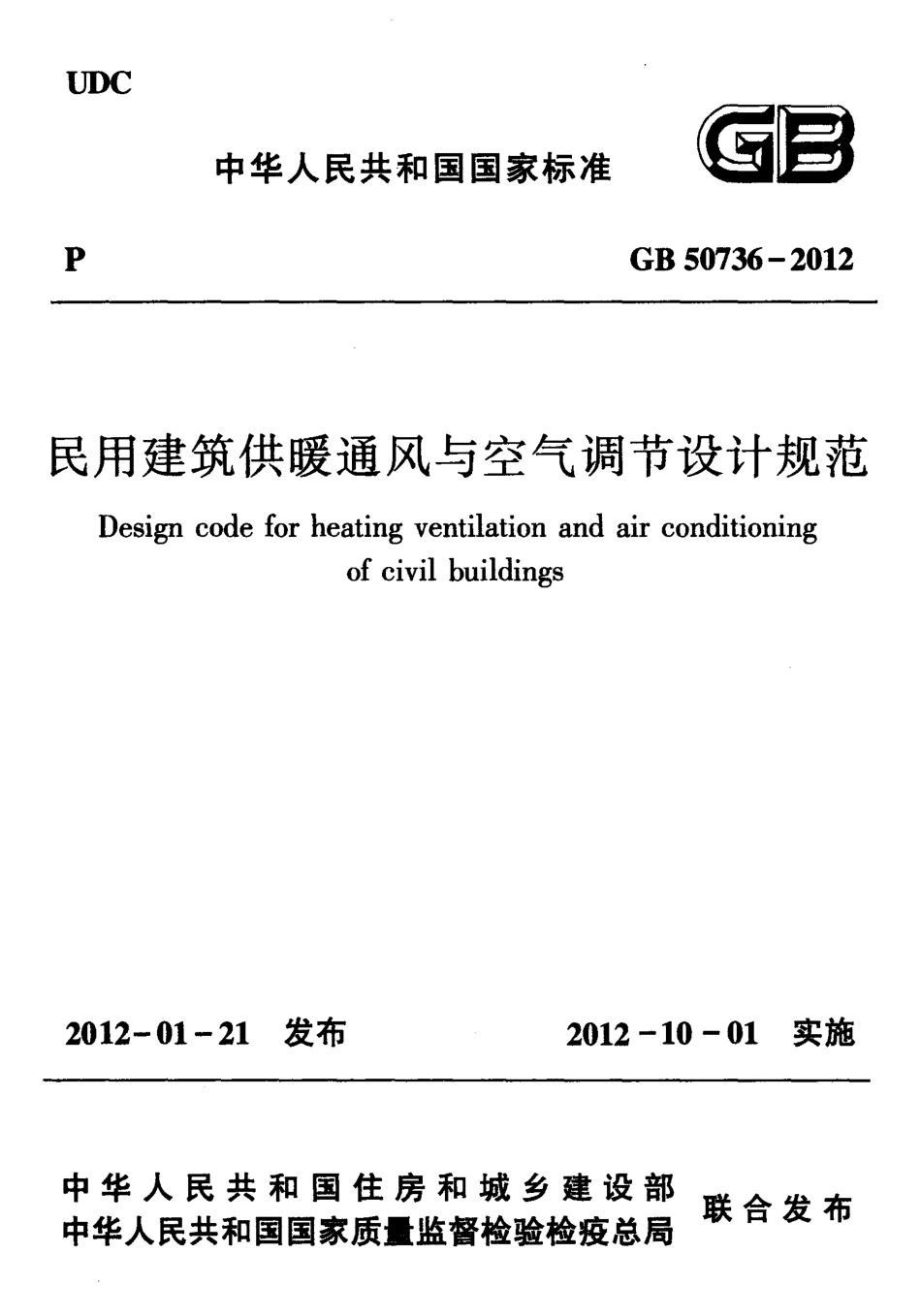

UDC 中华人民共和国国家标准GrEJ P GB 50736-2012 民用建筑供暖通风与空气调节设计规范Design code for heating ventilation and air conditioning of civil buildings 2012-01-21 发布2012-10-01 实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局w w w.w e b o o s.co m中华人民共和国国家标准民用建筑供暖通风与空气调节设计规范Design code for heating ventilation and air conditioning of civil buildings GB 50736-2012 主编部门:中华人民共和国住房和城乡建设部批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 2 年1 0 月1 日中国建筑工业出版社2012北京w w w.w e b o o s.co m中华人民共和国住房和城乡建设部公lli 口第1270号关于发布国家标准民用建筑供暖通风与空气调节设计规范的公告现批准民用建筑供暖通风与空气调节设计规范为国家标准，编号为GB50736-2012，自2012年10月1日起实施。其中，第3.O.6(1)、5.2.1、5.3.5、5.3.10、5.4.3(1)、5.4.6、5.5.1、5.5.5、5.5.8、5.6.1、5.6.6、5.7.3、5.9.5、5.10.1、6.1.6、6.3.2、6.3.9(2)、6.6.13、6.6.16、7.2.1、7.2.10、7.2.11(1、3)、7.5.2(3)、7.5.6、8.1.2、8.1.8、8.2.2、8.2.5、8.3.4(1)、8.3.5(4)、8.5.20(1)、8.7.7(4)、8.10.3(1、2、3)、8.11.14、9.1.5(1、2、3、的、9.4.9条(款)为强制性条文，必须严格执行。采暖通风与空气调节设计规范GB 50019-2003中相应条文同时废止。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2012年1月21日3 w w w.w e b o o s.co m前主口本规范系根据住房和城乡建设部关于印发(2008年工程建设国家标准制订、修订计划(第一批)的通知)(建标2008J102号)的要求，由中国建筑科学研究院会同有关单位编制完成的。本规范在编制过程中，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。本规范共分11章和10个附录，主要技术内容是:总则、术语、室内空气设计参数、室外设计计算参数、供暖、通风、空气调节、冷源与热源、检测与监控、消声与隔振、绝热与防腐。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国建筑科学研究院暖通空调规范编制组(地址:北京市北三环东路30号，邮政编码100013)。本规范主编单位z中国建筑科学研究院本规范参编单位:北京市建筑设计研究院中国建筑设计研究院国家气象信息中心中国建筑东北设计研究院清华大学上海建筑设计研究院华东建筑设计研究院山东省建筑设计研究院4 w w w.w e b o o s.co m哈尔滨工业大学天津市建筑设计院中国建筑西北设计研究院中国建筑西南设计研究院中南建筑设计院深圳市建筑设计研究总院同济大学天津大学新疆建筑设计研究院贵州省建筑设计研究院中建(北京)国际设计顾问有限公司华南理工大学建筑设计研究院同方股份有限公司特灵空调系统(中国)有限公司昆山台佳机电有限公司安徽安泽电工有限公司杭州源牌环境科技有限公司丹佛斯(上海)自动控制有限公司北京普来福环境技术有限公司际高建业有限公司开利空调销售服务(上海)有限公司远大空调有限公司新疆绿色使者空气环境技术有限公司北京联合迅杰科技有限公司西门子楼宇科技(天津)有限公司北京天正工程软件有限公司北京鸿业同行科技有限公司广东美的商用空调设备有限公司妥思空调设备(苏州)有限公司欧文斯科宁(中国)投资有限公司5 w w w.w e b o o s.co m本规范主要起草人员:徐伟邹瑜徐宏庆孙敏生潘云钢金丽娜李先庭寿炜炜马伟骏王国复赵晓宇于晓明董重成伍小亭王谦戎向阳马友才吴大农张旭朱能狄洪发刘鸣孙延勋毛红卫王钊阮新贾晶刘一民程乃亮叶水泉张寒晶朱江卫丛旭日杨利明傅立新于向阳王舜立邵康文李振华魏光远张雷荤郭建雄王聪慧张时聪陈曦孙峙峰本规范主要审查人员:吴元炜吴德绳郎四维江亿李娥飞许文发罗继杰曹越郑官振钟朝安徐明张瑞武毛明强丁力行李著置张小慧6 w w w.w e b o o s.co m目次1 总则2 术语3 室内空气设计参数4 室外设计计算参数.4.1 室外空气计算参数.4.2 夏季太阳辐射照度.11 5 供暖5.1 一般规定.12 5.2 热负荷 .15 5.3 散热器供暖.18 5.4 热水辐射供暖.20 5.5 电加热供暖.23 5.6 燃气红外线辐射供暖.24 5.7 户式燃气炉和户式空气源热泵供暖.25 5.8 热空气幕 .26 5.9 供暖管道设计及水力计算.26 5.10 集中供暖系统热计量与室温调控.29 6 通风.32 6.1 一般规定 .32 6.2 自然通风.33 6.3 机械通风.35 6.4 复合通风 .39 6.5 设备选择与布置.39 6.6 风管设计 .41 7 空气调节.44 7 w w w.w e b o o s.co m7.1 一般规定.44 7.2 空调负荷计算.46 7.3 空调系统.51 7.4 气流组织.56 7.5 空气处理.59 8 冷源与热源.62 8.1 一般规定.62 8.2 电动压缩式冷水机组.64 8.3 热泵.65 8.4 漠化铿吸收式机组.69 8.5 空调冷热水及冷凝水系统.70 8.6 冷却水系统.77 8.7 蓄冷与蓄热.79 8.8 区域供冷 .81 8.9 燃气冷热电三联供.82 8.10 制冷机房.83 8.11 锅炉房及换热机房.84 9 检测与监控.88 9.1 一般规定 .88 9.2 传感器和执行器.90 9.3 供暖通风系统的检测与监控.92 9.4 空调系统的检测与监控.92 9.5 空调冷热源及其水系统的检测与监控.94 10 消声与隔振.96 10.1 一般规定.96 10.2 消声与隔声.97 10.3 隔振.97 11 绝热与防腐.99 11.1绝热.99 11.2 防腐.100 8 w w w.w e b o o s.co m附录A室外空气计算参数.102 附录B室外空气计算温度简化方法.178 附录C夏季太阳总辐射照度.180 附录D夏季透过标准窗玻璃的太阳辐射照度.194 附录E夏季空气调节大气透明度分布图.215 附录F加热由门窗缝隙渗入室内的冷空气的耗热量.216 附录G渗透冷空气量的朝向修正系数n值.219 附录H夏季空调冷负荷简化计算方法计算系数表 224 附录J蓄冰装置容量与双工况制冷机的空调标准制冷量.259 附录K设备与管道最小保温、保冷厚度及冷凝水管防结露厚度选用表.261 本规范用词说明.273 引用标准名录.274 附:条文说明.(另册)9 w w w.w e b o o s.co mContents 1 General Provisions.1 2 Terms.2 3 Indoor Air Design Conditions 6 4 Outdoor Design Conditions.9 4.1 Outdoor Air Design Conditions.9 4.2 Solar Irradiance in Summer.11 5 Heating.12 5.1 General Requirement.12 5.2 Heating Load Calculation.15 5.3 Radiator Heating.18 5.4 Hot Water Radiant Heating.20 5.5 Electric Heating.23 5.6 Gas-fired lnfrared Heating.24 5.7 Unitary Gas Furnace Heating&.Unitary Air Source Heat Pump Heating.25 5.8 Warm Air Curtain.26 5.9 Heating Pipeline Design and Hydraulic Calculation.26 5.10 Heat Metering and Temperature Control .29 6 Ventilation.32 6.1 General Requirement.32 6.2 Natural Ventilation.33 6.3 Mechanical Ventilation .35 6.4 Hybrid Ventilation.39 6.5 Equipment Selection and Layout.39 6.6 Duct Design.41 10 w w w.w e b o o s.co m7 Air Conditioning.44 7.1 General Requirement.44 7.2 Cooling Load Calculation.46 7.3 Air Conditioning System.51 7.4 Space Air Diffusion.56 7.5 Air Handling.59 8 Heating&.Cooling Source.62 8.1 General Requirement.62 8.2 Compression-type Water Chiller.64 8.3 Heat Pump.65 8.4 Lithium-bromide Absorption-type Water Chiller.69 8.5 Hot&.Chilled Water System and Condensed Water System.70 8.6 Cooling Water System.77 8.7 Thermal Storage.79 8.8 District Cooling.81 8.9 Combined Cool.Heat and Power.82 8.10 Chiller Plant Room.83 8.11 Boilers Rm.84 9 Monitor&.Control.88 9.1 General Requirement.88 9.2 Transducer and Actuator.90 9.3 Monitor and Control of Heating and Ventilation System .92 9.4 Monitor and Control of Air Conditioning System.92 9.5 Monitor and Control of Heating&.Cooling Source and Water System of Air Conditioning System.94 10 Noise Reduction and Vibration Isolation.96 10.1 General Requirement.96 10.2 Noise Reduction and Sound Insulation.97 11 w w w.w e b o o s.co m10.3 Vibration Isolation.97 11 Heat Insulation and Corrosion Prevention.99 11.1 Heating Insulation.99 11.2 Corrosion Prevention.100 Appendix A Outd
