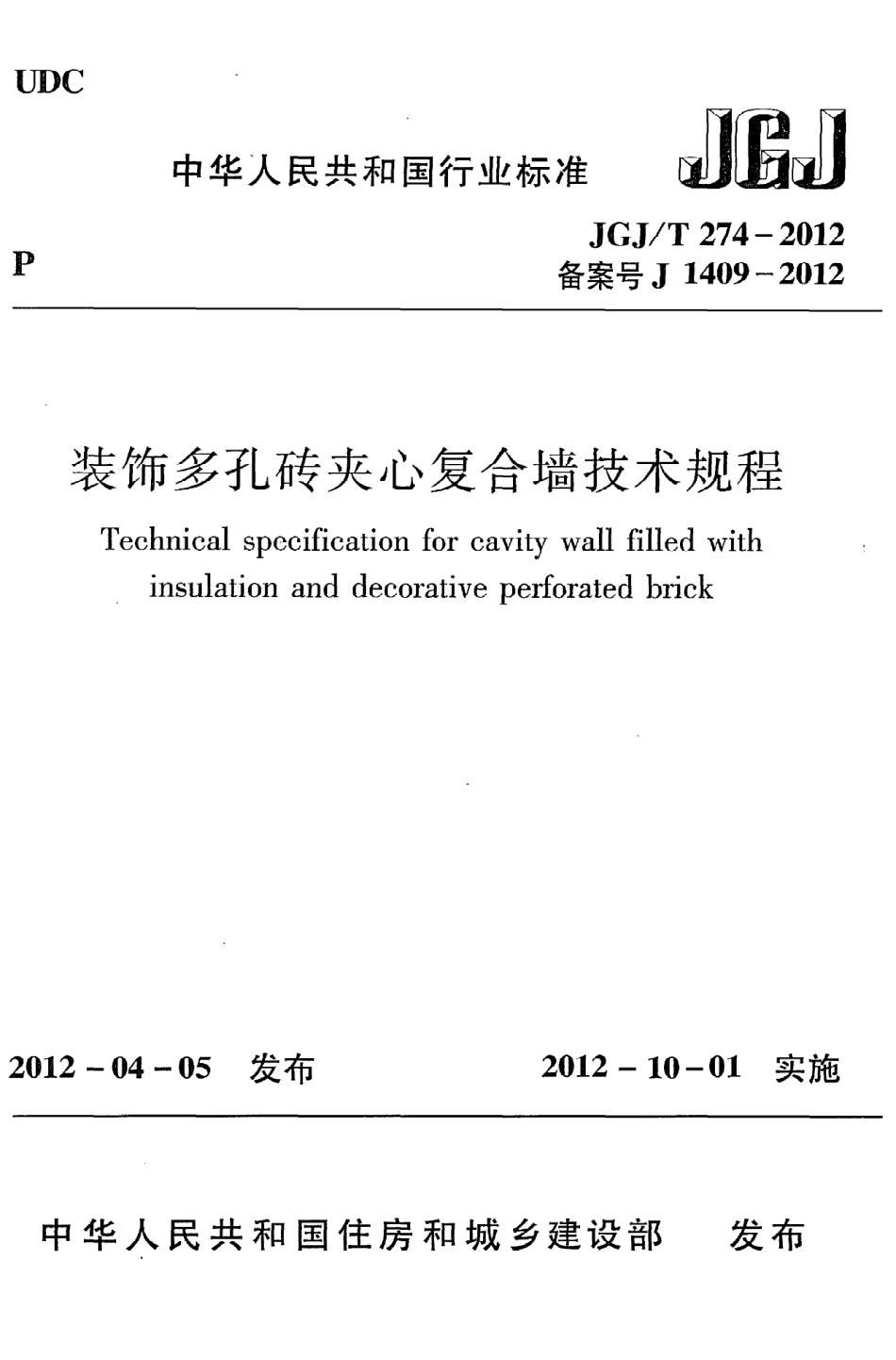

U D C中华人民共和 国行业标准姻 履 JPJ G J/T2 7 4一2 0 1 2备案号J1 4 0 9一2 0 1 2装饰多孔砖夹心复合墙技术规程T echnicalspecificationforcavitywallfilledwithinsulationand decorativepe而 ratedbrick2 0 1 2一0 4一0 5发布2 0 1 2一1 0一0 1实施中 华 人民共和 国住 房和城 乡建 设部发 布中华人民共和国行业标准装饰多孔砖夹心复合墙技术规程T echnicalspecificationforcavitywallfilledwithinsulationand decorativeperforatedbrickJ G J】T2 7 4一2 0 1 2批准部门：中华人民共和国住房和城乡建设部施行日期：201 2年1 0月1日中国建筑工业出版社2 0 1 2北京中华人 民共和 国行业标准装饰多孔砖夹心复合墙技术规程T echnicalspecificationforcavitywallfilledwithinsulationand decorativeperforatedbrickJ G J/T2 7 4一2 0 1 2中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公司印刷开本：85 0 又 11 6 8毫米2 0 1 2年7月第一版关l/3 2印张：2字数：5 2千字2 0 1 2年7月第一次印刷定价：1 0.0 0元统一书号：1 5 1 1 22 1 84 2版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/www.C abp.C 网上书店：http:/www.china-building。om.cri中华人民共和国住房和城乡建设部公告第1 3 4 7号关于发布行业标准装饰多孔砖夹心复合墙技术规程的公告现批准装饰多孔砖夹心复合墙技术规程为行业标准，编号为J G J/T2 7 4一2 0 1 2,，自2 0 1 2年1 0月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和 国住房和城乡建设部2 0 1 2年4月5日前、J根据住房和城乡建设部关于印发 2 0 0 9年工程建设标准规范制订、修订计划的通知（建标2 0 0 988号）的要求，编制组 经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制本规程。本规程 的主要技术 内容是：1总则；2术 语和符 号；3材料；4基本规定；5建筑与建筑节能设计；6结构设计；7施工；8质量验收。本规程由住房和城乡建设部负责管理，由西安墙体材料研究设计院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送西安墙体材料研究设计院（地址：陕西省西安市长安南路6号，邮编：7 1 0 0 6 1）。本 规 程 主 编 单 位：西安墙体材料研究设计院西安建筑科技大学本 规 程参编单位：黑龙江省寒地建筑科学研究院秦皇岛发电有限责任公司晨碧建材分公司吉林省第二建筑工程公司秦皇岛福电集团送变电工程公司本规程主要起草人员：尚建丽李寿德周丽红朱卫中白国良贾彦武赵裕文郭永亮史志东王科颖张锋剑本规程主要审查人员：高连玉同继锋苑振芳王庆霖张昌叙赵成文杨晓明王辉召仔 永民目次1总则 12术语和符号 .22.1术语 22.2符号 33材料 53.1块体材料 53.2砌筑砂浆 53.3保温材料 ，63.4拉结件 74基本规定 94.1一般规定 94.2耐久性规定 95建筑与建筑节能设计 n5.1建筑设计 1 15.2建筑节能设计 ，1 25.3建筑构造 1 46结构设计 1 66.1非抗震设计 1 66.2抗震设计 1 76.3构造要求 1 77施工 2 07.1一般规定 2 07.2砌筑砂浆 2 07.3施工准备 2 17.4砌筑要求 ，2 157.5安全措施 2 38质量验收 2 58.1主控项 目 2 58.2一般项目 2 68.3工程验收 2 7附录A严寒和寒冷地区居住建筑传热系数限值 2 9附录B严寒和寒冷地区公共建筑传热系数限值 3 1附录C夹心墙平均传热系数的计算方法 3 3本规程用词说明 3 4引用标准名录 3 5附：条文说明 3 7C ontents1G eneralP rovisions 12T ermsandsymbols 22.1T erms 22.2S ymbols 33M aterials ，53.1B ulkM aterials ，53.2M asonryM ortar ，53.3T hermalI nsulatingM aterials 63.4T le,，.,”二，,”，,，二，,”。74B asicR equirements 94.1G ereralR equirements 94.2D urabilityR equirements 95D esignofA rchitecturalandE nergyS aving 1 15.1B ulldingD esign n5.2E nergyS avingD esign 1 25.3B ulldingC onstruction 1 46C onstructionD esign 1 66.1S taticD esign 1 66.2S eismicD esign 1 76.3S tructuralD etailing 1 77C onstruC tion 2 07.1G eneralR equirements 2 07.2M asonryM ortar 2 07.3C onstructionP reparation 2 17.4M asonryR equirements 2 177.5S afeM easures ，2 38Q ualityA cceP tance 2 58.1M asterI tems ，2 58.2G ereralI tems 2 68.3E ngineeringA cceP tance 2 7A ppendixAH eatT ransferC oefficientof R esidentialB uildingsin S evereC oldand C oldZ ones2 9A ppendixBH eatT ransferC oefficientof P ublicB uildingsin S evereC oldand C oldZ ones3 1A ppendixCM ethodologyforM ean H eat T ransferC oefficient 3 3E xplanationofW ordingin T hisS pecification 3 4L istofQ uotedS tandards 3 5A ddition:E xplanationof P rovisions 3 781总则1.0.1为使夹心复合墙建筑的设计、施工做到技术先进、安全可靠、经济合理，确保工程质量，制定本规程。1.0.2本规程适用于严寒及寒冷地区的非抗震设防区和严寒及寒冷地区抗震设防烈度为6度至8度地区夹心复合墙建筑的设计、施工及验收。1.0.3夹心复合墙建筑的设计、施工及验收，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1烧结装饰多孔砖fireddecorativeperforatedbrick以页岩、煤研石或粉煤灰等为主要原料，经焙烧后，孔洞率不小于2 5且具有装饰外表面的砖。2.1.2非烧结装饰空心砌块no二fireddecorativehollowblock以骨料和水泥为主要原料，经混料、成型等工序而制成的、空心率不小于3 5且具有装饰外表面的砌块。2.1.3配砖auxiliarybrick砌筑时与主规格砖配合使用的砖。2.1.4饰面砖tapestrybrick用于夹心墙构造中圈梁等混凝土构件外露面装饰的砖。2.1.5夹心保温材料thermalinsulatingmaterial填充在内、外叶墙中间，用于提高墙体保温性能的板状类、憎水性颗粒类材料。2.1.6夹心复合墙cavitywallfilledwithinsulation在预留连续空腔内填充保温或隔热材料，内、外叶墙之间用防锈的金属拉结件连接而成的墙体，又称夹心墙。2.1.7拉结件tie两端分别锚固在内、外叶墙灰缝中，用于连接内、外叶墙的防锈金属连接件。2.1.8外叶墙控制缝controljoint把外叶墙体分割成若干个独立墙肢的缝，作用是使墙肢在其平面内可 自由变形且对其平面外的作用有较高的抵抗能力。2.1.9建筑物体形系数shapeC oefficientofbuilding建筑物与室外大气接触的外表面积与其所包 围的体积的比2值。外表面积 中，不包括地 面、不采 暖楼梯 间隔墙和户 门的面积。2.1.1 0围护结构传热系数heattransfercoefficientofbuildingenvelope在稳态条件下，围护结构两侧空气温差为1，在单位时间内通过单位面积围护结构的传热量。2.1.1 1热桥thermalbridge围护结构中包含混凝土梁或柱等结构性部位，在室内、外温度作用下，形成热流密集、内表面温度较低的部位。2.1.1 2夹心墙的高厚比：atioofheighttothicknessofcaV itywallwithinsulation夹心墙的计算高度（H 0）与有效厚度（he）之比。2.1.1 3非组合作用non-compositeaction两叶墙之间由拉结件连接，内叶墙承重、外叶墙 自承重的组合体系。2.2符号A。内叶墙截面毛面积；A w外叶墙截面毛面积；凡夹心墙主体部位的面积；凡夹心墙热桥部位的面积；H 0夹心墙计算高度；hn内叶墙横截面厚度；hw外叶墙横截面厚度；he夹心墙有效厚度；K m夹心墙平均传热系数；K p夹心墙主体部位传热系数；K B夹心墙热桥部位传热系数；卉双少块体强度等级；几 于一一砂浆强度等级；S拉结件之间距离；月墙柱的高厚比；用墙柱的允许高厚比；久导热系数；产-表观密度；沪一一水蒸气渗透系数；一吸水率。3材料3.1块 体 材 料3.1.1外叶墙可采用烧结装饰多孔砖、非烧结装饰砌块，内叶墙可采用各类承重砖或混凝土砌块。3.1.2烧结装饰多孔砖强度等级分为M U 1 0、M U 1 5、M U 2 0、M U 2 5、M U 3 0，其技术性能应符合现行国家标准烧结多孔砖和多孔砌块G B1354 4的规定。3.1.3非烧结装饰砌块技术性能应符合现行行业标准装饰混凝土砌块J C/T6 4 1的规定。3.1.4内叶墙用块体材料性能应符合相应技术标准的要求，其强度等级应按现行 国家标准砌体结构设计规范G B5 0 0 0 3、墙体材料应用统一技术规范G B5057 4的规定采用。3.1.5当夹心墙为自承重墙时，内叶墙空心砖强度等级不应低于M U 3.5，轻集料混凝土砌块强度等级不应低于M U 3.5，最大干密度应符合现行国家标准墙体材料应用统一技术规范G B5 0 5 7 4的规定。3.2砌筑 砂 浆3.2.1承重夹心墙内叶墙砌筑砂浆的选用应符合现行国家标准砌体结构设计规范G B5 0 0 0 3的有关规定。3.2.2外叶墙所用砂浆宜采用预拌砂浆或与块体相应的专用砂浆砌筑。预拌砂浆性能应符合现行行业标准预拌砂浆J G/T2 3 0的规定，混凝土砌块专用砂浆应符合现行行业标准混凝土小型空心砌块和混凝土砖砌筑砂浆J C86 0的规定。3.2.3外叶墙墙面应采用防水透气、抗裂性能好的勾缝剂，勾缝剂性能尚应符合现行行业标准陶瓷墙地砖填缝剂J C/T1 0 0 4的规定。3.3保 温材 料3.3.1保温材料宜选用模塑聚苯乙烯泡沫塑料板（E P S）、挤塑聚苯乙烯泡沫塑料板（X P S）、憎水岩棉制品、聚氨醋泡沫塑料板。3.3.2模塑聚苯乙烯泡沫塑料板（E P
