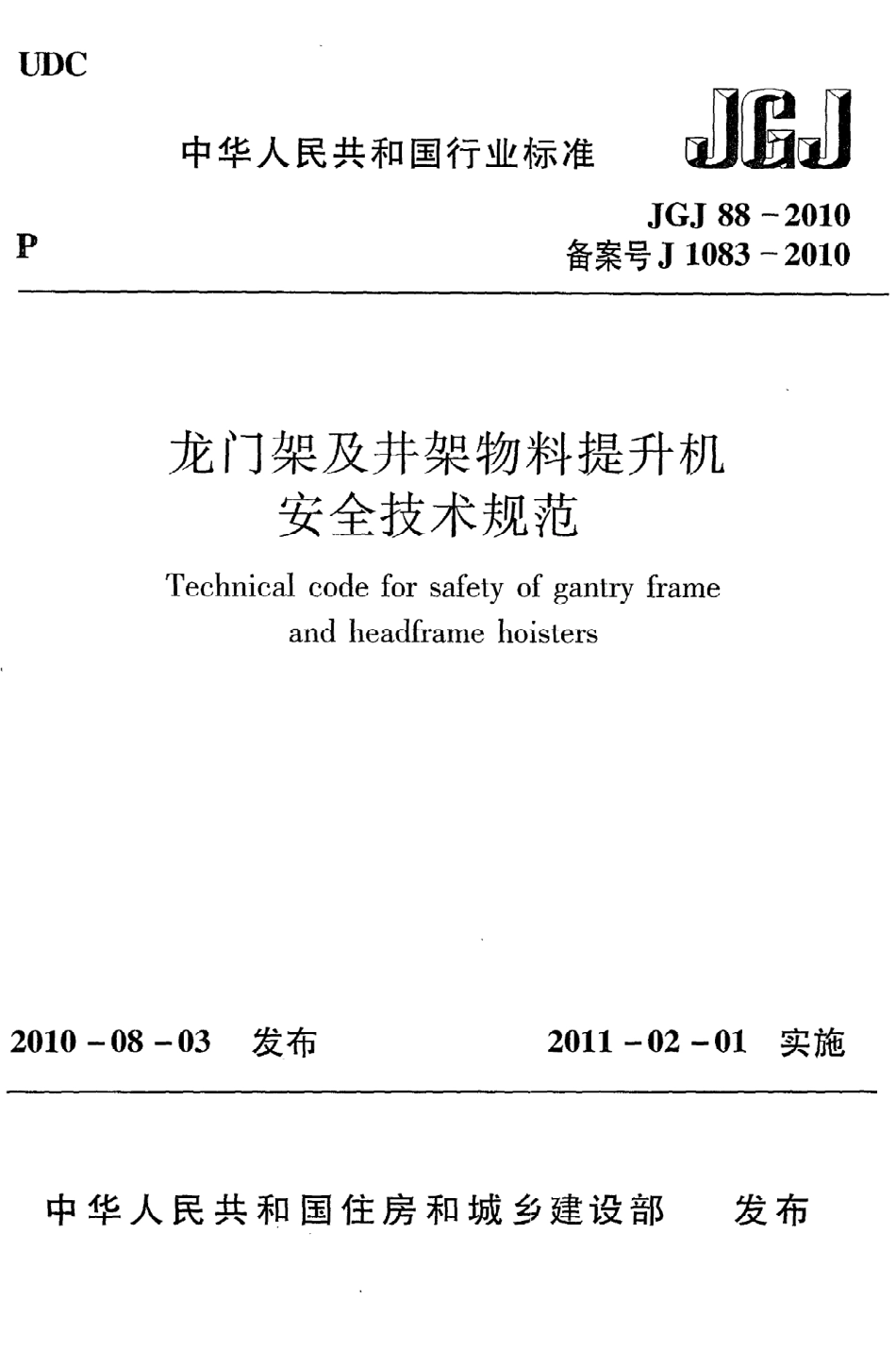

《龙门架及井架物料提升机安全技术规范》JGJ88-2010.pdf

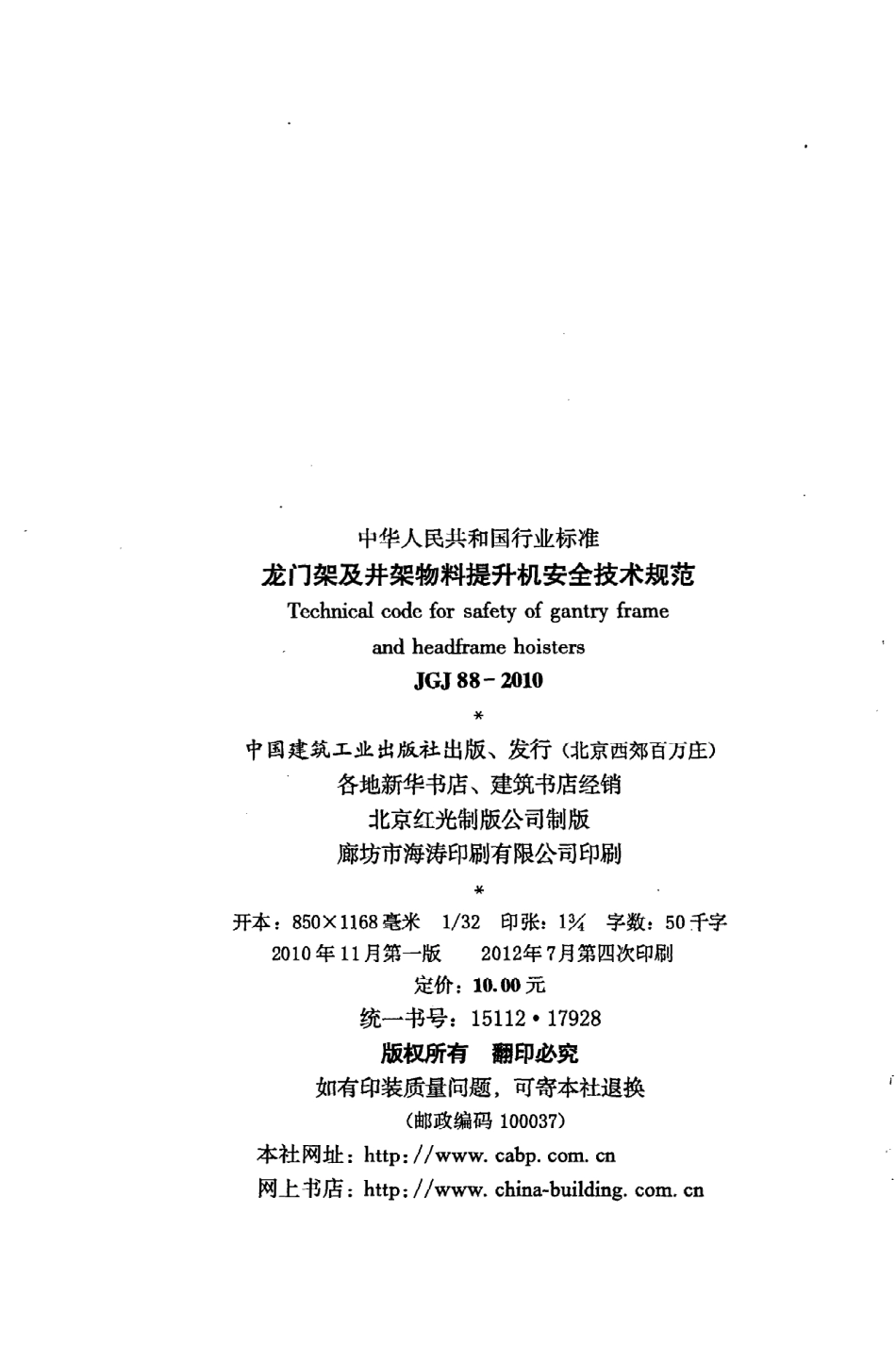

U D CP中华人民共和 国行业标，握 履 JJ G J88一2 0 1 0备案号J1 0 83一2 0 1 0龙 门架及井架物料提升机安全技术规范T echnicalcodeforsafetyofgant仃frameand headframehoisters2 0 1 0一0 8一0 3发布2 0 1 1一0 2一0 1实施中华 人 民共和 国 住房和城 乡建 设部发布中华人民共和国行业标准龙 门架及井架物料提升机安全技术规范T echnicalcodefors疵tyofgantryfi妞meand headframehoistersJ G J88一2 0 1 0批准部门：施行日期：中华人民共和国住房和城乡建设部201 1年2月l日中国建筑工业出版社2 0 1 0北京中华人民共和国行业标准龙门架及井架物料提升机安全技术规范T ech血alcodeforsafetyofgantryframeand hea迁 丘amehoistersJ C J88一2 0 1 0中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版廊坊市海涛印刷有限公司印刷开本：85 0 x 11 6 8毫米1/3 2印张：1字数：5 0千字2 0 1 0年1 1月第一版2 0 1 2年7月第四次印刷定价：1 0.0 0元统一书号：15 1 1 21 7 9 2 8版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社 网址：httP：刀网上书店：httP：刀w 一，china-,cn中华人民共和国住房和城乡建设部公告第7 2 4号关于发布行业标准龙门架及井架物料提升机安全技术规范的公告现批准龙门架及井架物料提升机安全技术规范为行业标准，编号为J G J 88一2 0 1 0，自2 0 1 1年2月1日起实施。其中第5.1.5、5.1.7、6.1.1、6.1.2、8.3.2、9.1.1、1 1.0.2、1 1.0.3条为强制性条文，必须严格执行。原行业标准龙门架及井架物料提升机安全技术规范J G J 88一9 2同时废止。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 0年8月3日前、八曰根据住房和城乡建设部关于印发2 0 0 8年工程建设标准规范制定、修订计划（第一批）的通知（建标2 0 0 81 0 2号）的要求，规范编制组经深人调查研究，认真总结实践经验，并在广泛征求意见的基础上，修订本规范。本规范的主要技术内容：1总则；2术语；3基本规定；4结构设计与制作；5动力与传动装置；6安全装置与防护设施；7电气；8基础、附墙架、缆风绳与地锚；9安装、拆除与验收；1 0检验规则与试验方法；1 1使用管理。本规范修订的主要技术 内容：1规定物料提升机额定起重量不宜超过1 6 O kN，安装高度不宜超过3 0 m，安装高度超过3 0 m的物料提升机增加限制条件；2增加对曳引轮直径与钢丝绳直径的比值、钢丝绳在曳引轮上的包角及曳引力 自动平衡装置的规定；3增加对起重量限制器和防坠安全器的规定；4对防护围栏、停层平台及平台门的强度、安装高度和安装位置提出具体的规定；5附录中增加物料提升机安装验收表。本规范以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由天津市建工集团（控股）有限公司负责具体技术内容的解释。在执行过程中如有意见或建议，请寄送天津市建工集团（控股）有限公司（地址：天津市新技术产业园区华苑产业区开华道1号，邮政编码：3 0 0 3 84）。本 规 范 主 编 单 位：天津市建工集团（控股）有限公司天津市建工工程总承包有限公司本 规 范 参 编 单 位：天津一建建筑工程有限公司天津二建建筑工程有限公司天津三建建筑工程有限公司北京建工集团有限责任公司杭州市建设工程质量安全监督总站长业建设集团有限公司本规 范 主要起 草人：耿洁明王玉强张宝利戴贞洁陈馄丁天强邓德明孙汝西唐伟孙宗辅戴宝荣王济中陈立明本规范主要审查人员：郭正兴李印李明黄治郁郭寒竹汤坤林潘国锢姜华高秋利张有闻卓新施卫东目次1总则 ，12术语 ，：.23基本规定 34结构设计与制作 ，54.1结构设计 54.2制作 ，一65动力与传动装置 85.1卷扬机 85.2曳引机 ，85.3滑轮 、85.4钢丝绳 96安全装置与防护设施 1 06.1安全装置 1 06.2防护设施 1 07电气 1 28基础、附墙架、缆风绳与地锚 1 38.1基础 ，1 38.2附墙架 ，1 38.3缆风绳”1 38.4地锚 ，1 49安装、拆除与验收 1 59.1安装、拆除 ，1 59.2验收，1 71 0检验规则与试验方法 1 81 0.1检验规则 ，1 81 02试验方法 ，.1 8n使用管理 2 0附录A附墙架构造图 2 2附录B龙门架及井架物料提升机安装验收表 2 4本规范用词说明 2 7引用标准名录 2 8附：条文说明 ，.2 9C ontents1G eneralP rovisions 12T erms ，23B asicR equir.ement 34S tructureD esignandM anufacturing 54.1S tructureD esign ，54.2M anufacturing 65P owerandT ransmissionD evices 85.1H oister 8.5.2H oistingM O tor 85.3P uney ，85.4W ireC able ，96S afetyD evicesandP rotectionF acilities 1 06.1S afetyD evices ，1 06.2P rotectionF aeilities，。”。，。一1 07E lectric 1 28B ases,A uxiliarysupportF rame,C ablewindR opeand A nchorB 1 0 ck 1 38.1B ases 1 38.2A u 泛haryS upportF rame ，一1 38.3C ableW indR ope ，1 38.4A nchorB lock 1 49I nstallation,D emolitionandA cceptance ，1 59.1I nstallation,D emolition 1 59.2A cceP tance 1 71 0I nspectionR ulesand T estM ethod 1 881 0.1玩sP ectionR ules 1 81 0.2T estM ethod 1 8nU seM anagement 2 0A ppendixAS tructureD rawingofA uxiliaryS upportF rame 2 2A ppendixBI nstallationA cceptanceF orm ofG antryF rameandH eadframeH oisters 2 4E xplanation沉W ordingin T hisC ode 2 7L istofQ uotedS tandards 2 8A ddition:E xplanationO f P rovisions ，2 991总则1.0.1为使龙门架及井架物料提升机（以下简称物料提升机）的设计、制作、安装、拆除及使用符合安全技术要求，保证物料提升机安装、拆除、施工作业及人身安全，制定本规范。1.0.2本规范适用于建筑工程和市政工程所使用的以卷扬机或曳引机为动力、吊笼沿导轨垂直运行的物料提升机的设计、制作、安装、拆 除及使用。不适用 于电梯、矿井 提升机及升降平台。1.0.3物料提升机的设计、制作、安装、拆除及使用，除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1自升平台self-liftingplatform用于导轨架标准节的安装、拆除，通过辅助设施可沿导轨架垂直升降的作业平台。202安全停层装置safetyanchoringdevice_吊笼停层时能可靠地承担吊笼 自重及全部工作荷载的刚性机构。2.0.3附墙架auxiliarysupportframe按一定间距连接导轨架与建筑结构的刚性构件。2.0.4附墙架l旬距auxiliarysupportspace相邻两道附墙架间的垂直距离。2.0.5自由端高度freeheight最末一道附墙架与导轨架顶端间的垂直距离。2.0.6缆风绳cablewindrope用于连接地锚固定导轨架的钢丝绳。2.0.7地锚anchorblock用于固定缆风绳的地面锚固装置。3基 本 规 定3.0.1物料提升机在下列条件下应能正常作业：1环境温度为一2 0+4 0；2导轨架顶部风速不大于2 0 m/s;3电源电压值与额定电压值偏差为士5%，供电总功率不小于产品使用说明书的规定值。3.0.2物料提升机的可靠性指标应符合现行国家标准施工升降机G B/T1 0 0 5 4的规定。3.0.3用于物料提升机的材料、钢丝绳及配套零部件产品应有出厂合格证。起重量限制器、防坠安全器应经型式检验合格。3.0.4传动系统应设常闭式制动器，其额定制动力矩不应低于作业时额定力矩的1.5倍。不得采用带式制动器。3.0.5具有 自升（降）功能的物料提升机应安装 自升平台，并应符合下列规定：1兼做天梁的自升平台在物料提升机正常工作状态时，应与导轨架刚性连接；2自升平台的导向滚轮应有足够的刚度，并应有防止脱轨的防护装置；3自升平台的传动系统应具有 自锁功能，并应有刚性的停靠装置；4平 台四周应设置防护栏杆，上栏杆高度宜为1.O m一1.Z m，下栏杆高度宜为0.sm一0.6 m，在栏杆任一点作用I kN的水平力时，不应产生永久变形；挡脚板高度不应小于1 80 mm,且宜采用厚度不小于1.5mm的冷轧钢板；5自升平台应安装渐进式防坠安全器。3.0.6当物料提升机采用对重时，对重应设置滑动导靴或滚轮导向装置，并应设有防脱轨保护装置。对重应标明质量并涂成警告色。吊笼不应作对重使用。3.0,7在各停层平台处，应设置显示楼层的标志。3.0.8物料提升机的制造商应具有特种设备制造许可资格。3.0.9制造商应在说明书中对物料提升机附墙架间距、自由端高度及缆风绳的设置作出明确规定。3.0.1 0物料提升机额定起重量不宜超过1 6 O kN；安装高度不宜超过3 0 m。当安装高度超过3 0 m时，物料提升机除应具有起重量限制、防坠保护、停层及限位功能外，尚应符合下列规定：1吊笼应有 自动停层功能，停层后吊笼底板与停层平台的垂直高度偏差不应超过3 0 mm;2防坠安全器应为渐进式；3应具有 自升降安拆功能；4应具有语音及影像信号。3.0.1 1物料提升机的标志应齐全，其附属设备、备件及专用工具、技术文件均应与制造商的装箱单相符。3.0.1 2物料提升机应设置标牌，且应标明产品名称和型号、主要性能参数、出厂编号、制造商名称和产品制造日期。4结构设计与制作4.1结 构设计4.1.1物料提升机的结构设计，应满足制作、运输、安装、使用等各种条件下的强度、刚度和稳定性要求，并应符合现行国家标准起重机设计规范 G B/T3 81 1的规定。4.1.2结构设计时应考虑下列荷载：1常规荷载：包括由重力产生的荷载，由驱动机构、制动器的作用使物料提升机加（减）速运动产生的荷载及结构位移或变形引起的荷载；2偶然荷载：包括由工作状态的风、雪、冰、温度变化及运行偏斜引起的荷载；3特殊荷载：包括由物料提升机防坠安全器试验引起的冲击荷载。4.1.3荷载 的计算应符合现行 国家标准起重机设计规范G B/T3 81 1的规定。4.1.4物料提升机的整机工作级别应为现行国家标准起重机设计规范G B/T3 81 1规定的A 4一A S。4.1.5物料提升机承重构件的截面尺寸应经计算确定，并应符合下列规定：1钢管壁厚不应小于3.5?;2角钢截面不应小于5 0只smm;3钢板厚度不应小
