《建筑施工模板安全技术规范》JGJ162-2008.pdf

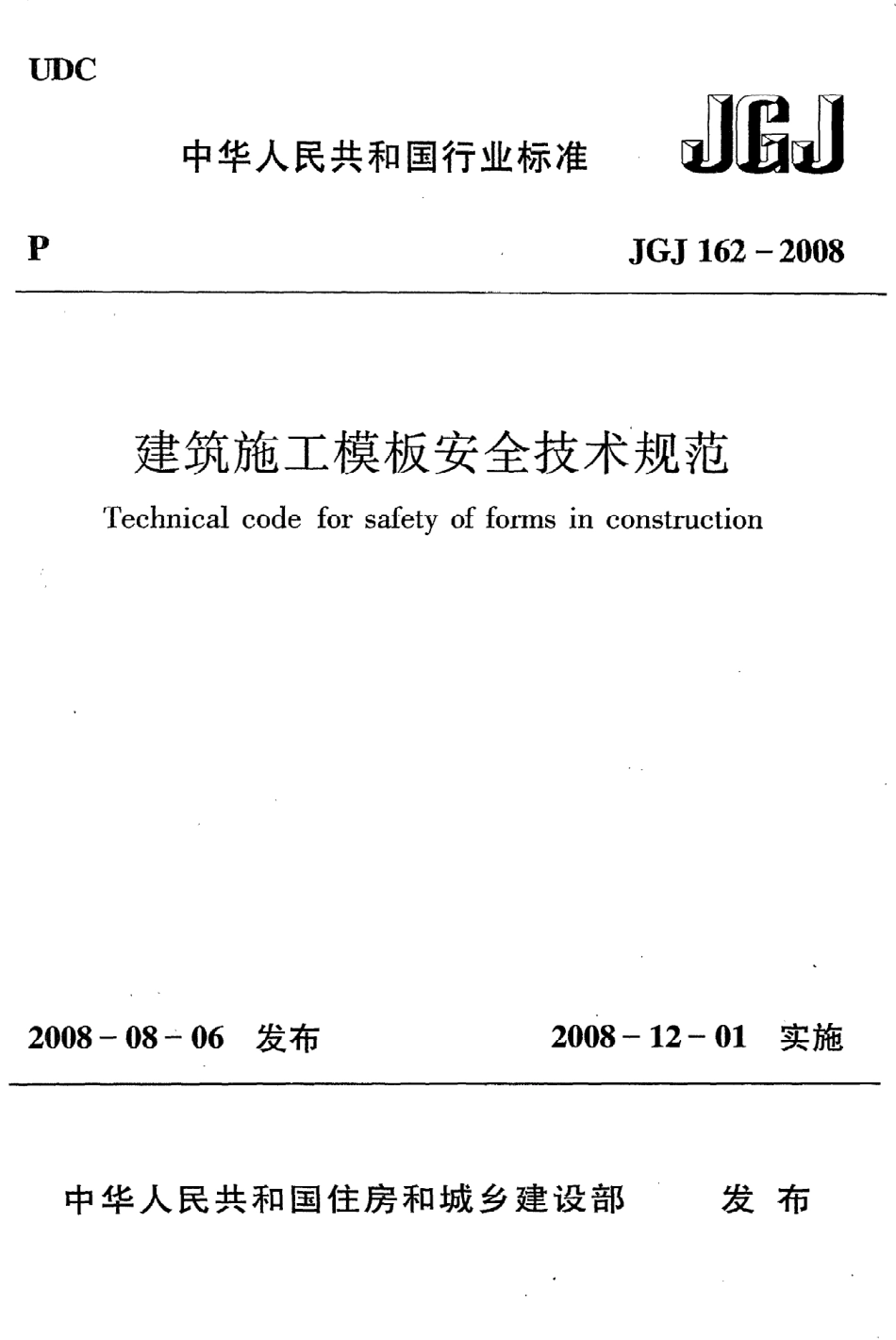

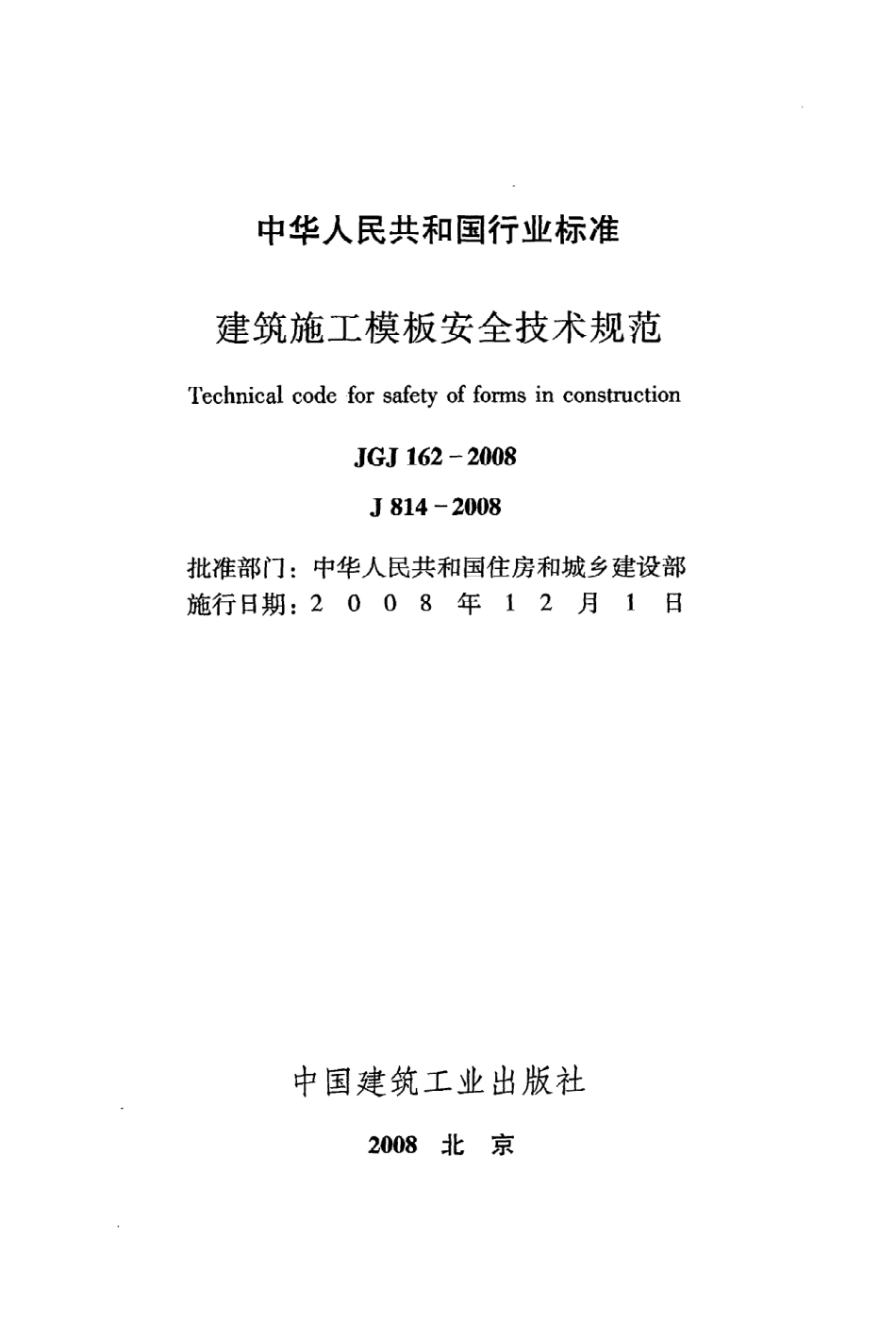

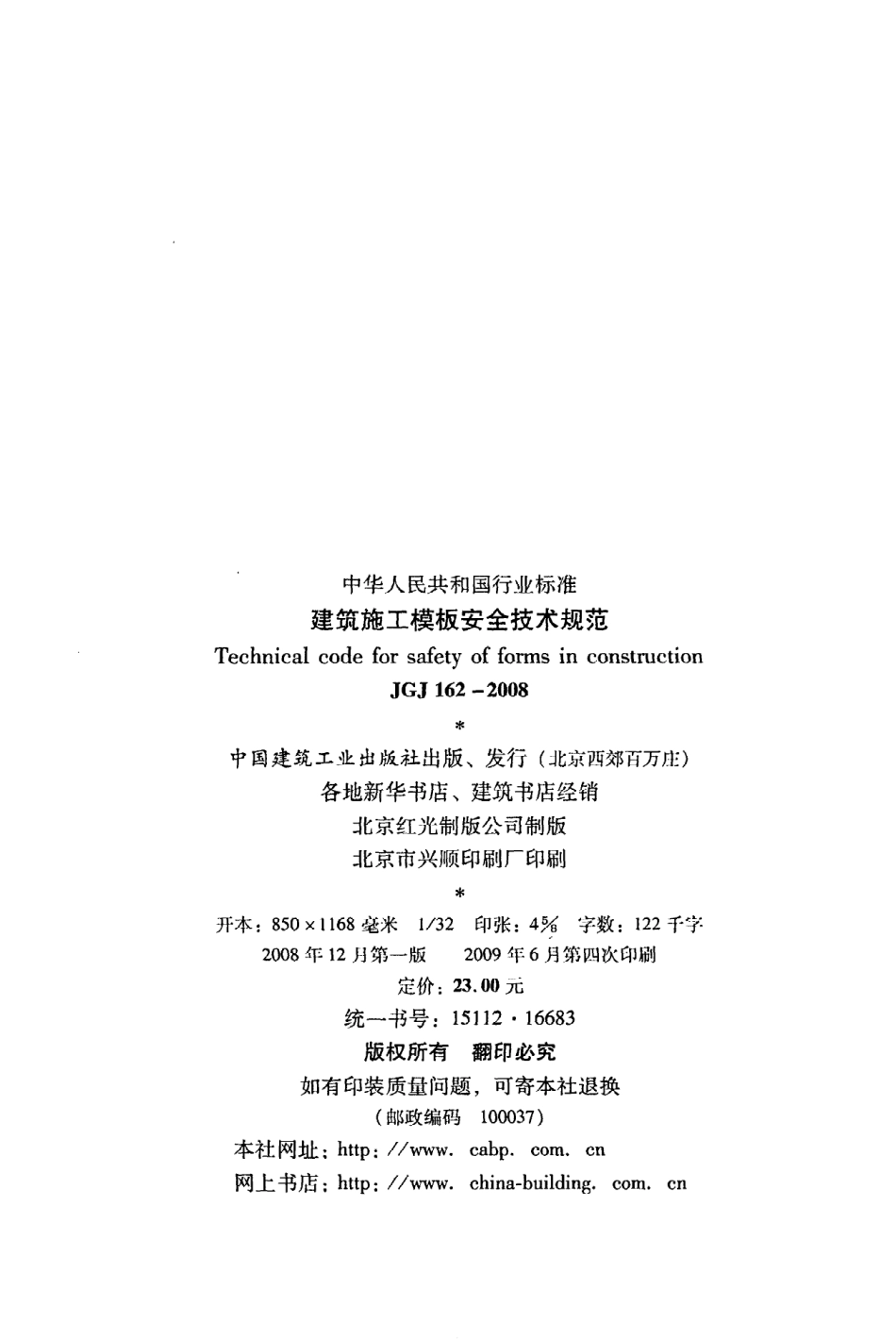

U D C中华人民共和国行业标准 踢 PJ G J1 6 2一2 0 0 8建筑施工模板安全技术规范T echnicalcodeforsafetyO ffo理5in construction2 0 0 8一0 8一0 6发布2 0 0 8一1 2一0 1实施中华 人 民共和国住房和城 乡建设部发 布中华人民共和国行业标准建筑施工模板安全技术规范T echnicalcodefors疵tyO f formsin constrU ctionJ G J1 6 2一2 0 0 8J81 4一2 0 0 8批准部门：中华人民共和国住房和城乡建设部施行日期：200 8年1 2月1日中国建筑工业出版社2 0 0 8北京中华人民共和国行业标准建筑施工模板安全技术规范T echnicalcodeforsafetyoffo溯5inconstructionJ G J 1 6 2一2 0 0 8中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京市兴顺印刷厂印刷开本：85 0 x11 6 8毫米1/3 2印张：4字数：1 2 2千字2 0 0 8年1 2月第一版2 0 0 9年6月第四次印刷定价：2 3,0 0元统一书号：1 5 1 1 21 6 6 83版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/www.cabp.C otn,cn网上书店：http:/www.china一building.C om.C n中华人民共和国住房和城乡建设部公告第7 9号关于发布行业标准建筑施工模板安全技术规范的公告现批准建筑施工模板安全技术规范为行业标准，编号为J G J16 2一2 0 0 8，自2 0 0 8年1 2月1日起实施。其中，第5.1.6、6.1.9、6.2.4条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 0 8年8月6日前、曰根据国家计划委员会计综合 1 9 893 0号文和建设部司发(89）建标工字第0 5 8号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并广泛征求意见的基础上，制订了本规范。本规范的主要技术内容是：1总则；2术语、符号；3材料选用；4荷载及变形值的规定；5设计；6模板构造与安装；7模板拆除；8安全管理。本规范以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理 和对强制性条文的解释，由沈阳建筑大学（地 址：沈阳市浑南新区浑南东路9号沈阳建筑大学土木工程学院，邮编：1 1 0 1 6 8）负责具体技术内容的解释。本 规 范 主编单位：沈阳建筑大学本 规 范 参 编单 位：安徽省芜湖市第一建筑工程公司本规范主要起草人：魏忠泽张健鲁德成秦桂娟魏炜周静海刘莉贾元祥李铁强刘海涛目次琴总则 1术语、符号，22.1术语 ，22.2主要符号 3材料选用 73.1钢材 73.2冷弯薄壁型钢 .83.3木材 93.4铝合金型材 1 03.5竹、木胶合模板板材 n荷载及变形值的规定 1 44.1荷载标准值 1 44.2荷载设计值 1 64.3荷载组合，1 74.4变形值规定 2 2叹设计 2 45.1一般规定 ，2 45.2现浇混凝土模板计算 2 65.3爬模计算 ，4 66模板构造与安装 5 06.1一般规定 ，5 06.2支架立柱构造与安装 ，5 36.3普通模板构造与安装 5 86.4爬升模板构造与安装 6 06.5飞模构造与安装 6 256.6隧道模构造与安装 6 37模板拆除 ，6 47.1模板拆除要求 6 47.2支架立柱拆除 6 57.3普通模板拆除 6 67.4特殊模板拆除 6 77.5爬升模板拆除 6 87.6飞模拆除 6 87.7隧道模拆除 6 98安全管理 ，二7 0丫附录A各类模板用材设计指标 7 4渺录B模板设计中常用建筑材料 自重 ，84附录C等截面连续梁的内力及变形系数 86尹录D b类截面轴心受压钢构件稳定系数 9 3规范用词说明 9 4：条文说明 9 51总则1.0.1为在工程建设模板工程施工中贯彻国家安全生产的方针和政策，做到安全生产、技术先进、经济合理、方便适用，制定本规范。1.0.2本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。1.0.3进行模板工程的设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施；应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件。1.0.4建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行有关标准的规定。2术语、符号2.1术语2.1.1面板S urfaceS lab直接接触新浇混凝土的承力板，包括拼装的板和加肋楞带板。面板的种类有钢、木、胶合板、塑料板等。2.1.2支架S upport支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的，总称。2.1.3连接件pitman面板与楞梁的连接、面板 自身的拼接、支架结构 自身的连接和其中二者相互间连接所用的零配件。包括卡销、螺栓、扣件、卡具、拉杆等。2.1.4模板体系shuttering由面板、支架和连接件三部分系统组成的体系，可简称为“模板”。2.1.5小梁minorbeam直接支承面板的小型楞梁，又称次楞或次梁。2.1.6主梁mainbeam直接支承小楞的结构构件，又称主楞。一般采用钢、木梁或钢析架。2.1.7支架立柱supportcolumn直接支承主楞的受压结构构件，又称支撑柱、立柱。2.1.8配模matchingshuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。2.1.9早拆模板体系 earlyunweavingshuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行标准所规定 的拆模原则下，达到早期拆除部分模板的体系。2.1.1 0滑动模板glideshuttering模板一次组装完成，上面设置有施工作业人员的操作平台。并从下而上采用液压或其他提升装置沿现浇混凝土表面边浇筑混凝土边进行同步滑动提升和连续作业，直到现浇结构的作业部分或全部完成。其特点是施工速度快、结构整体性能好、操作条件方便和工业化程度较高。2.1.1 1爬模crawlshuttering以建筑物的钢筋混凝土墙体为支承主体，依靠 自升式爬升支架使大模板完成提升、下降、就位、校正和固定等工作的模板系统。2.1.1 2飞模flyingshuttering主要由平台板、支撑系统（包括梁、支架、支撑、支腿等）和其他配件（如升降和行走机构等）组成。它是一种大型工具式模板，由于可借助起重机械，从已浇好的楼板下吊运飞出，转移到上层重复使用，称为飞模。因其外形如桌，故又称桌模或台模。2.1.1 3隧道模tunnelshuttering一种组合式的、可同时浇筑墙体和楼板混凝土的、外形像隧道的定型模板。2.2主要符 号2.2.1作用和作用效应：F新浇混凝土对模板的侧压力计算值；F,新浇混凝土对模板的侧压力设计值；G lk模板及其支架 自重标准值；场k新浇混凝土自重标准值；偏k钢筋 自重标准值；认k新浇混凝土作用于模板的侧压力标准值；M弯矩设计值；N轴心力设计值；N誉对拉螺栓轴力强度设计值；尸集中荷载设计值；Q lk施工人员及设备荷载标准值；Q Z k振捣混凝土时产生的荷载标准值；qk倾倒混凝土时对垂直面模板产生 的水平荷载标准值；S荷载效应组合的设计值；V剪力设计值；gk自重线荷载标准值；g自重线荷载设计值；qk活荷线荷载标准值；q活荷线荷载设计值。2.2.2计算指标：E钢、木弹性模量；N E x欧拉临界力；f钢材的抗拉、抗压和抗弯强度设计值；fc木材顺纹抗压及承压强度设计值；fc。钢材的端面承压强度设计值；fj胶合板抗弯强度设计值；介m铝合金材抗弯强度设计值；fm木材的抗弯强度设计值；君螺栓抗拉强度设计值；fv钢、木材的抗剪强度设计值；关混凝土的重力密度；。正应力；氏木材压应力；二剪应力。2。2。3几何参数：A毛截面面积；A。木支柱毛截面面积；A。净截面面积；H大模板高度；I毛截面惯性矩；1 1工具式钢管支柱插管毛截面惯性矩；I:工具式钢管支柱套管毛截面惯性矩；I b门架剪刀撑截面惯性矩；L楞梁计算跨度；L。支柱计算跨度；S。计算剪应力处以上毛截面对中和轴的面积矩；W截面抵抗矩；a对拉螺栓横向间距或大模板重心 至模板根部的水平距离；b对拉螺栓纵向间距或木楞梁截面宽度，或是大模板重心至支架端部水平距离；d钢管外径；h。门架高度；h:门架加强杆高度；h倾斜后大模板的垂直高度；i回转半径；Z面板计算跨度；Z:柱箍纵向间距；2 2柱箍计算跨度；tw钢腹板的厚度；t钢管的厚度；v挠度计算值；v容许挠度值；w,风荷载设计值；入长细比；几容许长细比。2.2.4计算系数及其他：k调整系数；八外加剂影响修正系数；几混凝土坍落度影响修正系数；凡压弯构件稳定的等效弯矩系数；下截面塑性发展系数；儿恒荷载分项系数；服活荷载分项系数；沪轴心受压构件的稳定系数；产钢支柱的计算长度系数。3材 料 选 用3.1钢材3.1.1为保证模板结构的承载能力，防止在一定条件下出现脆性破坏，应根据模板体系的重要性、荷载特征、连接方法等不同情况，选用适合的钢材型号和材性，且宜采用Q 2 3 5钢和Q 3 4 5钢。对模板的支架材料宜优先选用钢材。3.1.2模板的钢材质量应符合下列规定：1钢材应符合现行 国家标准碳素结构钢G B/T7 0 0、低合金高强度结构钢G B/T1 5 9 1的规定。2钢管应符合现行国家标准直缝电焊钢管G B/T1 3 7 9 3或低压流体输送用焊接钢管G B/T3 0 9 2中规定的Q 2 3 5普通钢管的要求，并应符合现行国家标准碳素结构钢G B/T7 0 0中Q Z3S A级钢的规定。不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管。3钢铸件应符合现行国家标准一般工程用铸造碳钢件G B/T ll3 5 2中规定的Z G Z O O一4 2 0、Z G 2 3 O一4 5 0、Z G 2 7 O-5 0 0和Z G3 1 0一5 7 0号钢的要求。4钢管扣件应符合现行 国家标准钢管脚手架扣件G B1 5 83 1的规定。5连接用的焊条应符合现行国家标准碳钢焊条G B/T5 1 1 7或低合金钢焊条 G B/T5 1 1 8中的规定。6连接用的普通螺栓应符合现行国家标准 六角头螺栓C级G B/T5 7 80和六角头螺栓G B/T5 7 82的规定。7组合钢模板及配件制作质量应符合现行国家标准组合钢模板技术规范G B5 0 2 1 4的规定。3.1.3下列情况 的模板承重结构和构件，不应采用Q 2 3 5沸腾钢：1工作温度低于一2 0承受静力荷载的受弯及受拉的承重结构或构件；2工作温度等于或低于一3 0的所有承重结构或构件。3.1.4承重结构采用的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。焊接的承重结构以及重要的非焊接承重结构采用的钢材还应具有冷弯试验的合格保证。3.1.5当结构工作温度不高于一2 0时，对Q 2 3 5钢和Q 3 4 5钢应具有。冲击韧性的合格保证；对Q 3 9 O钢和Q 4 2 0钢应具有一2 0 冲击韧性的合格保证。3.2冷弯薄壁型钢3.2.1用于承重模板结构的冷弯薄壁型钢的带钢或钢板，应采用符合现行国家标准碳素结构钢G B/T7 0 0规定的Q 2 3 5钢和低合金高强度结构钢G B/T1 5 9 1规定的Q 3 4 5钢。3.2.2用于承重模板结构的冷弯薄壁型钢的带钢或钢板，应具有抗拉强度、伸长率、屈服强度、冷弯试验和硫、磷含量的合格保证；对焊接结构尚应具有碳含量的合格保证。3.2.3焊接采用的材料应符合下列规定：1手工焊接用的焊条，应符合现行 国家标准碳钢焊条G
