《金属与石材幕墙工程技术规范》JGJ133-2001.pdf

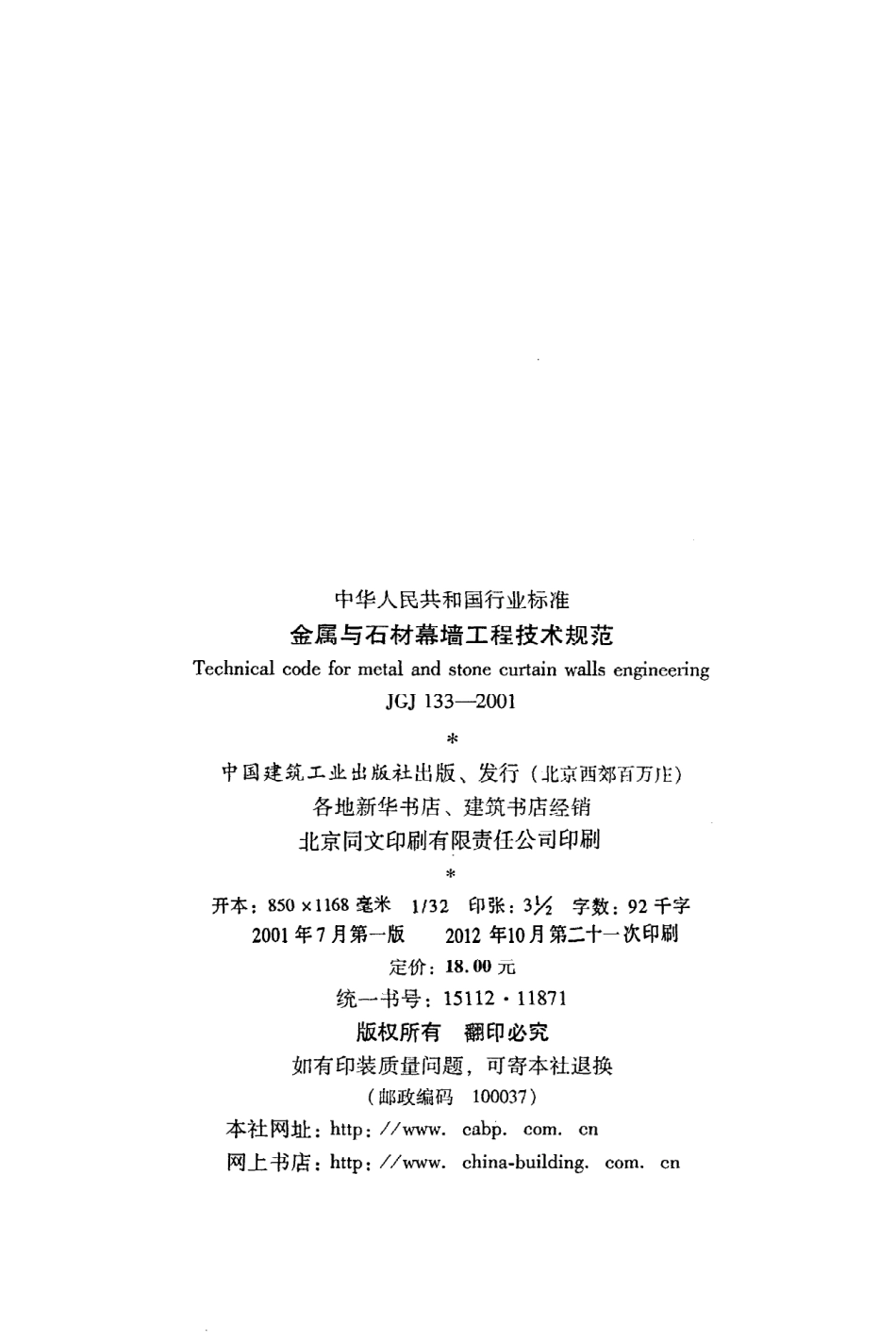

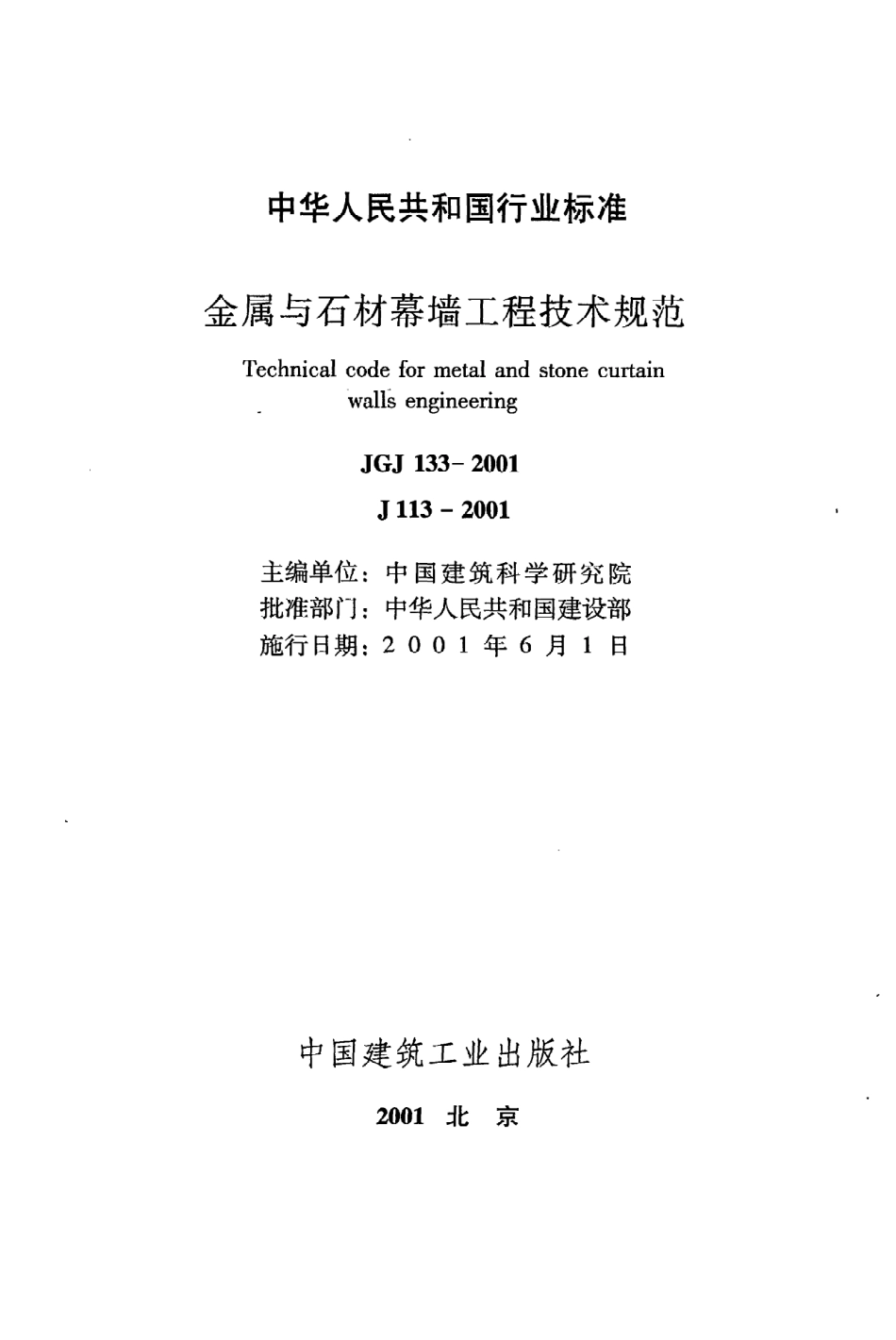

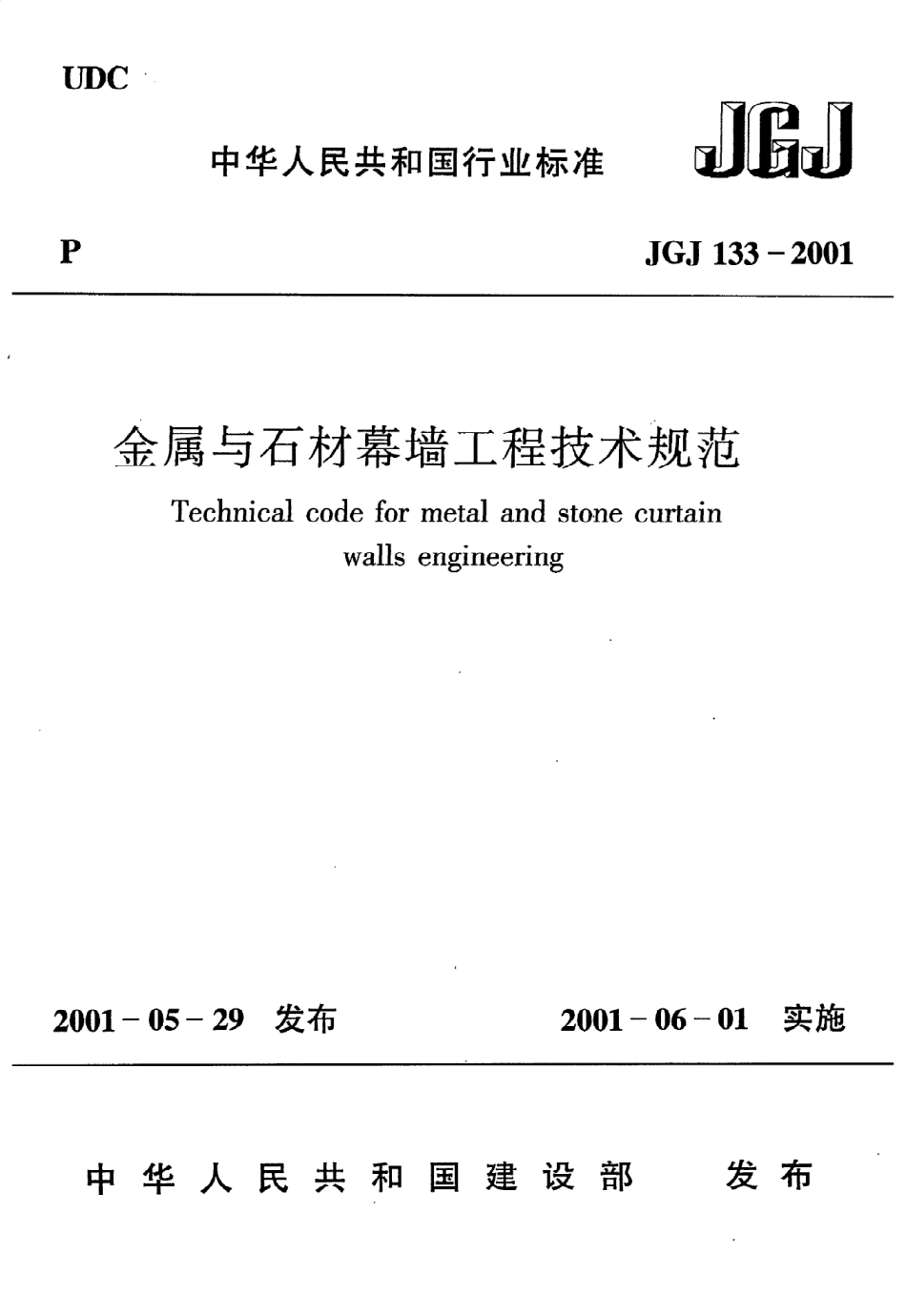

U D C中华人民共和国行业标准J 履 PJ G J 1 3 3一2 0 0 1金属与石材幕墙工程技术规范T echnicalcodeformetalandstonecurtainwallsengineering2 0 0 1一0 5一2 9发布2 0 0 1一0 6一0 1实施中 华 人民共和国建设部发 布中华人民共和国行业标准金属与石材幕墙工程技术规范T echnicalcodeformetalandstonecurtainwallsengineeringJ G J1 3 3一2 0 0 1J 1 1 3一2 0 0 1主编单位：中 国建筑科学研究 院批准部门：中华人民共和国建设部施行日期：2 0 0 1年6月1日中国建筑工业出版社2 0 0 1北京中华人 民共和国行业标准金属与石材幕墙工程技术规范T echnicalcodeformetalandstonecurtainwallsen乡neeringJ G J1 3 3一2 0 0 1中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销j 匕京同文印刷有限责任公司印刷开本：5 5 0 x11 6 8毫米11 3 2印张：3兄字数：9 2千字2 0 0 1年7月第一版2 0 1 2年1 0月第二十一次印刷定价：1 8.0 0元统一书号：1 5 1 1 21 1 87 1版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：httP：刀。。n网上书店：http:/。w.china一building.C om.C n关于发布行业标准金属与石材幕墙工程技术规范的通知建标 2 0 0 11 0 8号根据建设部关于印发1 9 9 7年工程建设城建、建工行业标准制订、修订计划的通知（建标 1 9 9 77 1号）的要求，由中国建筑科学研究院主编的金属与石材幕墙工程技术规范，经审查，批准为行业标准，其 中3.2.2,3.5.2,3.5.3,4.2.3,4.2.4,5.2.3,5.5.2,5.6.6,5.7.2,5.7.1 1,6.1.3,6.3.2,6.5.1,7.2.4,7.3.4,7.3.1 0为强制性条文。该标准编号为J G J 1 3 3一2 0 0 1，自2 0 0 1年6月1日起施行。本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院负责管理，中国建筑科学研究院负责具体解释，建设部标准定额研究所组织中国建筑工业出版社出版。中华人民共和国建设部2 0 0 1年5月2 9日前知人才根据建设部建标 1 9 9 77 1号文件的要求，规范编制组在广泛调查研究、认真总结实践经验，并广泛征求意见的基础上，制订了本规范。本规范主要技术 内容是：1总则；2术语、符号；3材料；4性能与构造；5结构设计；6加工制作；7安装施工；8工程验收；9保养与维修。本规范由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理，授权由主编单位负责具体解释。本规范主编单位是：中国建筑科学研究院（地址：北京市北三环东路3 0号邮政编码：1 0 0 0 1 3)本规范参加单位是：广东省中山市盛兴幕墙有限公司上海市东江建筑幕墙有限公司武汉凌云建筑装饰工程总公司中国地质科学院地质研究所本规范主要起草人：侯茂盛陈建东赵西安张汝成龙文志严克明梁明华姜清海目次1总则 ，12术语、符号 ，一22.1术语 ，22.2符号 ，33材料 53.1一般规定 ，53.2石材 ，53.3金属材料 .63.4建筑密封材料 93.5硅酮结构密封胶 1 04性能与构造 n4.1一般规定 n4.2幕墙性能 ，n4.3幕墙构造 ，1 24.4幕墙防火与防雷设计 1 35结构设计 ，1 45.1一般规定，1 45.2荷载和作用 1 65.3幕墙材料力学性能 1 85.4金属板设计 ，2 15.5石板设计 ，2 45.6横梁设计 3 15.7立柱设计 ，3 35.8幕墙与主体结构连接 ，3 56加工制作 ，一3 776.1一般规定 ，3 76.2幕墙构件加工制作 3 76.3石板加工制作 ，一3 96.4金属板加工制作 4 16.5幕墙构件检验 ，4 27安装施工 4 37.1一般规定 4 37.2安装施工准备 4 37.3幕墙安装施工 ，4 47.4幕墙保护和清洗 ，4 67.5幕墙安装施工安全 ，一4 68工程验收 ，4 89保养与维修 5 1附录A钢结构连接强度设计值 ，5 3附录B板弯矩系数 ，5 6附录C预埋件设计 ，5 8本规范用词说明 ，”6 1条文说明 ，6 31总则1.0.1为了使金属与石材幕墙工程做到安全可靠、实用美观和经济合理，制定本规范。1.0.2本规范适用于下列民用建筑金属与天然石材幕墙（以下简称石材幕墙）工程的设计、制作、安装施工及验收：1建筑高度不大于巧 om的民用建筑金属幕墙工程；2建筑高度不大于1 0 0 m、设防烈度不大于8度的民用建筑石材幕墙工程。1.0.3金属与石材幕墙的设计、制作和安装施工的全过程应实行质量控制，金属与石材幕墙工程制作与安装施工企业，应制订内部质量控制标准。1.0.4金属与石材幕墙的材料、设计、制作、安装施工及验收，除应符合本规范外，尚应符合国家现行有关强制性标准的规定。2术语、符号2.1术语2.1.1建筑幕墙 buildingcurtainwall由金属构架与板材组成的、不承担主体结构荷载与作用的建筑外围护结构。2.1.2金属幕墙metalcurtainwall板材为金属板材的建筑幕墙。2.1.3石材幕墙S tonecurtainwall板材为建筑石板的建筑幕墙。2.1.4组合幕墙com卯sitecurtainwall板材为玻璃、金属、石材等不同板材组成的建筑幕墙。2.1.5斜建筑幕墙inclinedbuildingcurtainwall与水平面成大于7 5。小于9 0”角的建筑幕墙。2.1.6单元建筑幕墙unitbuildingcurtainwall由金属构架、各种板材组装成一层楼高单元板块的建筑幕墙。2.1.7小单元建筑幕墙S mallunitbuildi馆curtainwall由金属副框、各种单块板材，采用金属挂钩与立柱、横梁连接的可拆装的建筑幕墙。2.1.8结构胶S tructuralglazi吧sealant幕墙中豁结各种板材与金属构架、板材与板材的受力用的勃结材料。2.1.9硅酮耐候胶weatherproofingsiliconesealant幕墙嵌缝用的低模数中性硅酮密封材料。2.1.1 0接触腐蚀contactcorrosion两种不同的金属接触时发生的电化学腐蚀。2.1.1 1相容性compatibility茹结密封材料与其他材料接触时钻结性的物理、化学变化的性能。2.2符不发生影响赫结密封材料2.2.I A截面面积。2.2.2 a板材短边边长。2.2.3 b板材长边边长。2.2.4 E材料弹性模量。225.f一材料强度设计值。226 fa铝合金强度设计值。2.2.7 fc混凝土轴心抗压强度设计值。22sfs钢材强度设计值。2.2.9 h高度；钢销入孔长度。22.1 0 1截面惯性矩。22.1 1 1截面 回转半径。22.1 2 1跨度。22.1 3 m弯矩系数。221 4 M弯矩设计值。221 5M x绕x轴的弯矩设计值。221 6M y绕y轴的弯矩设计值。2.2.1 7 N轴（压）力设计值。221 8pE k集中水平地震作用标准值。221 9qE k分布水平地震作用标准值。222 0 R截面承载力设计值。222 1 5截面内力设计值。222 2 t材料厚度。222 3T年温度变化值。2.2.2 4 u荷载或作用标准值产生的位移或挠度。22.2 5u位移或挠度允许值。2.2。2 62。2。2 72。2。2 82.2.2 92.2.3 02。2。3 12。2.3 22。2.3 32。2。3 42。2。3 52.2.3 62.2。3 72.2.3 82。2.3 92.2.4 02。2.4 12。2。4 22.2.4 32.2。4 42。2.4 52.2。4 62。2。4 72.2。4 82。2。4 92。2。5 0V剪力设计值。W净截面弹性抵抗矩。W x绕x轴的净截面弹性抵抗矩。wy绕夕轴的净截面弹性抵抗矩。二k风荷载标准值。w风荷载设计值。w。基本风压。Z外层锚筋中心线之间距离。a材料线膨胀系数。a?地震影响系数最大值。月应力调整系数。月E动力放大系数。凡z阵风系数。,材料泊松比。专应力折减系数。几长细比。产S风荷载体型系数。产Z风压高度变化系数。a截面最大应力设计值。aG k、S G k重力荷载产生的应力、内力标准值。wk、S wk风荷载产生的应力、内力标准值。J E k、S E k地震作用产生的应力、内力标准值。T k、S T k温度作用产生的应力、内力标准值。,截面塑性发展系数。笋l稳定系数。3材料3.1一般 规 定3.1.1金属与石材幕墙所选用的材料应符合国家现行产品标准的规定，同时应有出厂合格证。3.1.2金属与石材幕墙所选用材料的物理力学及耐候性能应符合设计要求。3.1.3硅酮结构密封胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告。橡胶条应有成分化验报告和保质年限证书。3.1.4当石材含放射物质时，应符合现行行业标准天然石材产品放射性防护分类控制标准（J C5 1 8）的规定。3.1.5金属与石材幕墙所使用的低发泡间隔双面胶带，应符合现行行业标准玻璃幕墙工程技术规范（J G J1 0 2）的有关规定。3.2石材3.2.1幕墙石材宜选用火成岩，石材吸水率应小于0.8。3.2.2花岗石板材的弯曲强 度应经 法定检测机构检测确定，其弯曲强度不应小于8.O M P ao3.2.3石板的表面处理方法应根据环境和用途决定。3.2.4为满足等强度计算的要求，火烧石板的厚度应比抛光石板厚3。3.2.5幕墙石材的技术要求和性能试验方法应符合国家现行标准的规定：1石材的技术要求应符合下列现行行业标准的规定：1)(（天然花岗石荒料（J C2 0 4);2）天然花岗石建筑板材(J C2 0 5）。2石材的主要性能试验方法应符合下列现行国家标准的规定：1）天然饰面石材试验方法干燥、水饱和、冻融循环后压缩强度试验方法（G B 9 9 6 6.1);2）天然 饰面石 材 试 验 方 法弯 曲强 度 试 验 方 法(G B 9 9 6 6.2);3）天然饰面 石材试验方法体积密度、真密度、真气孔率、吸水率试验方法（G B 9 9 6 6.3);4）天然 饰面 石材 试 验 方 法耐 磨 性 试 验 方 法(G B 9 9 6 6.5);5）天 然 饰面 石 材 试 验 方 法耐 酸 性 试 验 方 法(G B 9 9 6 6.6）。3.2.6石材表面应采用机械进行加工，加工后的表面应用高压水冲洗或用水和刷子清理，严禁用溶剂型的化学清洁剂清洗石材。3.3金属材 料3.3.1幕墙采用的不锈钢宜采用奥氏体不锈钢材，其技术要求和性能试验方法应符合国家现行标准的规定：1不锈钢材 的技术要求应符合下列现行 国家标准 的规定：1）不锈钢冷轧钢板（G 巳 汀3 2 80);2）不锈钢棒（G B 厅1 2 2 0);3）不锈钢冷加工钢棒（G B 厅4 2 2 6);4）不锈钢和耐热钢冷轧带钢（G B 4 2 3 9);5）不锈钢热轧钢板（G B 汀4 2 3 7);6）冷顶锻用不锈钢丝（G B 汀4 2 3 2);7）形状和位置公差未注公差值（G B 厅n84）。2不锈钢材主要性能试验方法应符合下列现行国家标准的规定：1）金属弯曲试验方法（G B 汀2 3 2);2）金属拉伸试验方法（G-l3 厅2 2 8）。3.3.2幕墙采用的非标准五金件应符合设计要求，并应有出厂合格证。同时应符合现行国家标准紧固件机械性能不锈钢螺栓、螺钉和螺柱（G B 汀3 0 9 8.6）和 紧固件机械性能不锈钢螺母（G B 汀3 0 9 8.1 5）的规定。3.3.3幕墙采用的钢材的技术要求和性能试验方法应符合现行国家标准的规定：1钢材的技术要求应
