节能型双向集热卫浴间应用技术规程 节能型 双向 卫浴 应用技术 规程 CECS224 2007

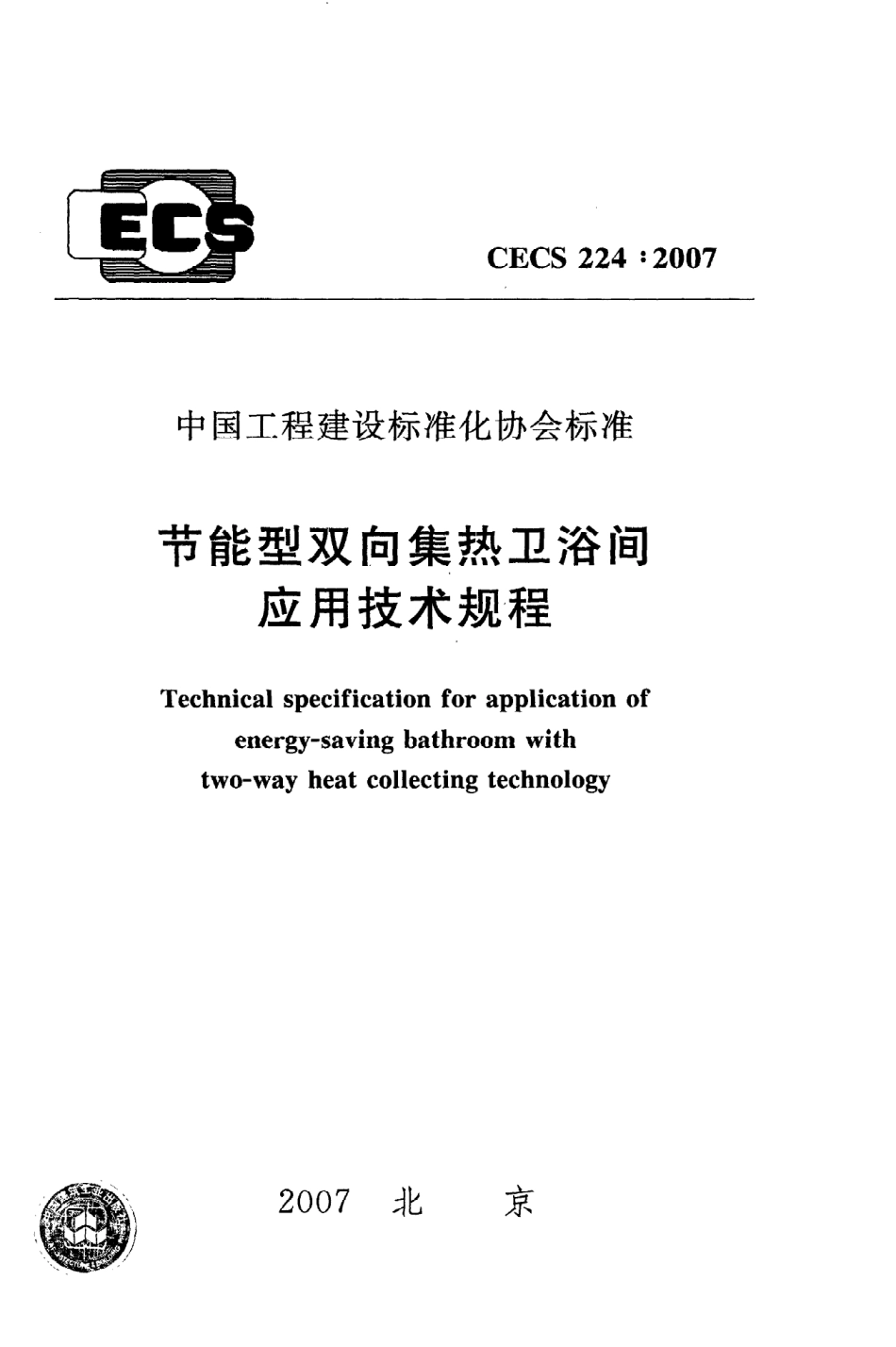

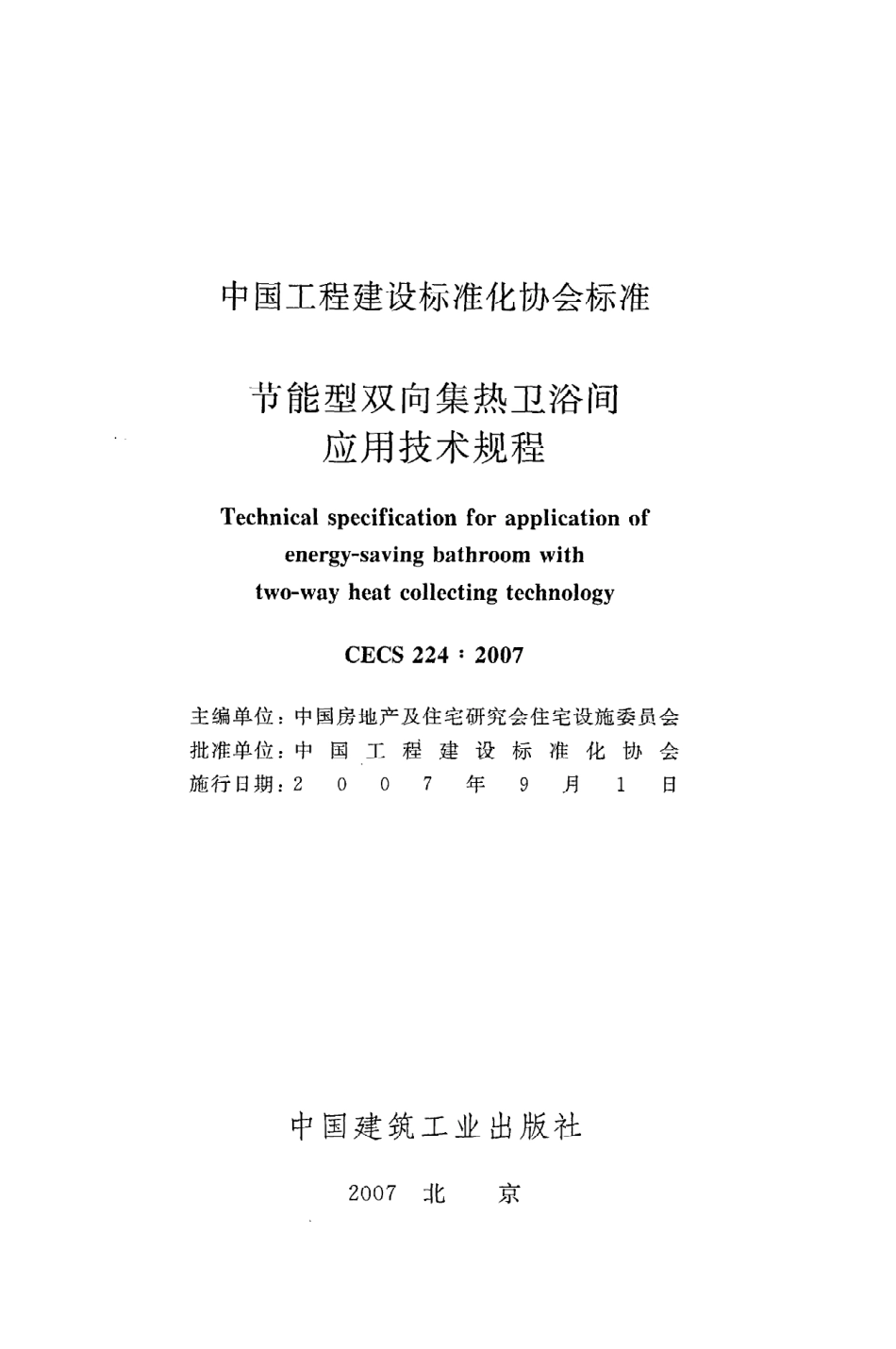

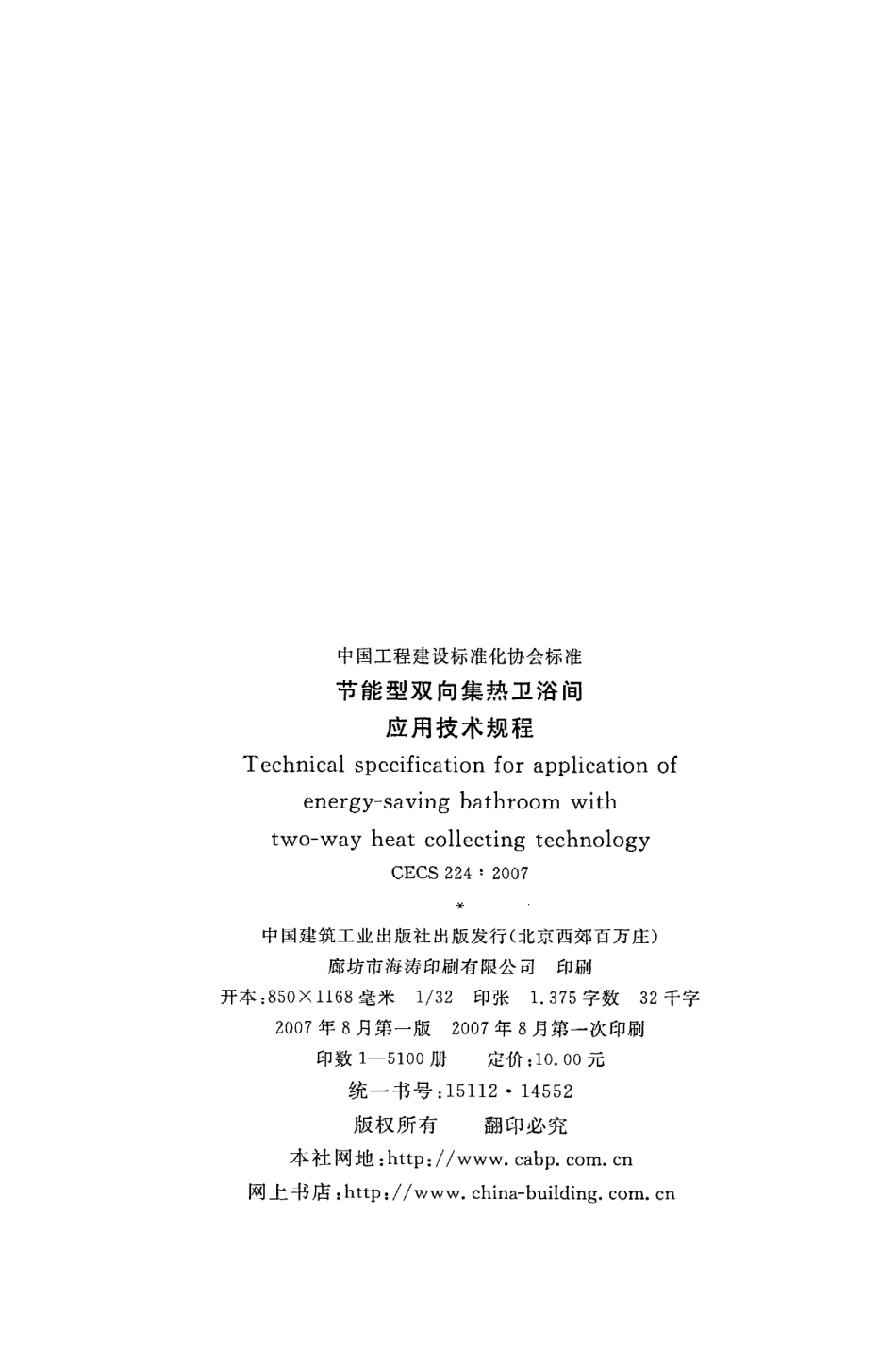

C E C S 2 2 4:2 0 0 7中国工程建设标准化协会标准节能型 双向集热卫浴间应 用技术规程T echnicalspecificationforapplicationofenergy一savingbathroomwithtwo一wayheatcollectingtechnology暨2 0 0 7月 匕京中国工程建设标准化协会标准节能型双向集热卫浴间应用技术规程T echnicalspecificationforapplicationofenergy一savingbathroomwithtwo-wayheatcollectingtechnologyC E C S 2 2 4:2 0 0 7主编单位:中国房地产及住宅研究会住宅设施委员会批准单位:中国工程 建设标准化协会施行日期:200 7年9月1日中国建 筑工业出版社2 0 0 7北乐中国工程建设标准化协会标准节能型双向集热卫浴 间应 用技术规程T echnicalspecificationforapplicationofenergy一savingbathroomwithtwo一wayheatcollectingtechnologyC E C S 2 2 4:2 0 0 7中国建筑工业 出版社出版发行(北京西郊百万庄)廊坊市海涛印刷有 限公 司印刷开本:85 0 只 1 1 6 8毫米1/3 2印张1.3 7 5字数3 2千字2 0 0 7年8月第一版2 0 0 7年8月第一次印刷印数1一5 1 0 0册定价:1 0.0 0元统一书号:1 5 1 1 21 4 5 5 2版权所有翻印必究本社 网地:http:/www.cabpcomcn网上书店:http:/www.china一cn卜 名.J.月 lJ青根据 中国工程建设标 准化协会(2 0 0 6)建标协字第2 8号文关于印发中国工程建设标准化协会2 0 0 6年第二批标准制、修订项 目计划 的通知的要求,制定本规程。节能型双向集热设备已在我国应用多年,其质量 正在不断地提高,功能日趋完善,产量已能满足全 国的需要。节能型双向集热设备由集水盘底座、螺旋套管热交换器、过 滤器、排净排污阀等部件组成,可 以和各类热水设备对接,形 成高效节 能 系统,实现节能装置与住宅、公共建筑的完美结合,将卫 浴 间 的各种 设备优化 配置,使产品模数与建筑模数协调统一。本规程是在总结我 国双向集热设备应 用 于建筑工程 的设计、安装和验收经验的基础上,广泛征求有关科研、设计、施工、生产、管理等单位的意见,并参考了发达 国家的相关标准编制而成的。根据国家计委计标1 9 861 6 4 9号 文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求,现批准发 布协会标准节能型双向集热卫浴间应用技术规程,编号为C E C S2 2 4:2 0 0 7,推荐给工程建设设计、施工和使用单位。本规程 由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理,由中国房地产及住宅研究会住宅设施委员会(北京市海淀区三里河路9号,邮编:1 0 0 83 5)负责解 释。在使用中如发现需要修改或补充之处,请将意见 和资料径寄解释单位。主 编 单 位:中国房地产及住宅研究会住宅设施委员会参编 单 位:建设部政策研究 中心住宅厨房卫生 间技术研 究所江苏淮 阴辉煌太 阳能有 限公 司1主要起草人:鞠树森张鹊林涛颜中民马志贵秘 红 宁中国工程建设标准化协会2 0 0 7年6月2 1日目次1总则 ,一(1)2术语 (2)3设计 (3)3.1一般规定 ,(3)3.2建筑设计 ,(、3)3.3给排水及接口设计 ,(4)3.4电气系统设计 ,(.5)3.5采暖系统设计 (6)3.6通风系统设计 ,(6)4施工 ,一(8)4.1一般规定 ,(8)4.2备料 (8)4.3土建施工要求 (9)4.4双向集热系统各部件 的安装程序 (9)4.5系统调试 (1 4)5验收 ,(1 6)5.1一般规定 (1 6)5.2分项工程验收 (1 7)5.3竣工验收 (1 7)本规程用词说明 (2 0)附:条文说 明 ,(2 1)1总则1.0.1为使节 能型双向集热卫浴 间(以下简称双向集热卫浴 间)性能稳定、安全 可靠、协调统一、经济合理,规范产品 的设计、施工及工程验收,保证工程质量,制定本规程。1.0.2本规程适用于新建、扩建和改建的民用住宅卫浴间及其他建筑卫浴设施的设计、施工及验收。1.0.3双向集热卫浴间设计应纳人建筑工程设计中,与建筑工程同时投人使用。1.0.4在 既有建筑中增设双 向集热卫浴 间时,设计单位应对结构负荷重新核算,对建筑水系统进行可行性分析。1.0.5民用建筑应用双向集热卫浴间除应符合本规程外,尚应符合国家现行有关标准的规定。2术语2.0.1节能型双向集热卫浴间energy一savingbathroomwithtwo一wayheatcollectingtechnology由螺旋套管热交换器、吸附过 滤器、集水盘、排净排污阀与热水设备组成的卫浴 间,具有从上吸收热水设备热量、从下 吸收洗浴废水热量的双向集热功能,实现对能源的循环使用,达 到高效节能的效果。2.0.2螺旋套管热交 换 器heatexchangeequipmentofspiralsleeve采用对 流热交换方式,将冷 态 自来水中的热量与热态洗 浴废水 中的热量进行交换,在废热水排放 过 程中将其热量加以 回收利用 的装置。2.0.3吸附过滤器absorbingfilte对洗浴废水中存在 的毛发、油脂、污垢、洗涤剂与人体排泄 物生成的化合物进 行 过 滤 吸附处 理,并 对废水进 行 过 滤、净化的装置。2.0.4集水盘。ollector洗浴 时供人站立起支承作用并 收集废热水 的器具。2.0.5排净排污阀blow一down valves是螺旋套管热交换器 和吸附过滤器的维护部件。在洗浴后将热交换器中的洗浴废水排进下水道,保证热交换器 的清洁(排净功能),同时将冲洗集水盘、过滤器中的污物排进下水道(排污功能)。2.0.6接口connectpart卫浴 间内各类资源供给管道(如水、电、采 暖等)或排水、通风管线与相关设备(如热水器、便器、集水盘、洗面器、洗衣机等)的承口。23设计3.1一般 规 定3.1.1双 向集热卫浴 间的设计应与建筑设计相适应,符合人体工程学要求,创造安全、卫生、方便、舒适 的生活环境。3.1.2双向集热卫 浴间的建筑、给排水、电气、采暖、通风等设计应符合国家现行有关标准 的规定。3.1.3双向集热设备对接热 源设备的选择,应根据建筑物类型、当地热源条件、用户要求、使用要求、安装条件等因素确定。3.1.4既有建筑增设 双 向集热卫 浴 间,必须经建筑结构安全复核,并应满足建筑结构及其他系统安装条件。3.2建 筑 设 计3.2.1双向集热卫浴 间的设计应符合现行国家标准住宅性能评定技术标准 G B/T5 0 3 6 2、住宅设计规范 G B5 0 0 9 6和住宅建筑规范 G B5036 8的要求,应满足与各 类热源设备接口对 接 的安装要求。3.2.2双向集热卫浴 间采用 的平 面组合尺寸系列应符合表3.2.2的规定。表3.2.2平面组合尺寸(mm)边深长进宽边(开间)1 2 0 01 5 0 01 80 02 1 0 02 4 0 02 7 0 03 0 0 03 3 0 015 0 0O001 80 0O00O续表3.2.2长边(进深)宽边(开间)1 2 0 01 5 0 01 80 02 1 0 02 4 0 02 7 0 03 0 0 03 3 0 02 1 0 0O00OOO2 4 0 00OO2 7 0 0。OO3 0 0 0OOOOO注:1 0表示常用组合尺寸,O 表示推荐的组合 尺寸,一表示不推荐的组合尺寸。2表 中的尺寸为卫浴间净尺寸。3.2.3采用 双 向集热卫浴间至少 应 配置三件或三件以上卫生洁具,面积不应小于3.O mZ。3.2.4双向集热卫浴间层高不应小于2 7 0 0 mm,下沉楼板宜采用现浇钢筋混凝土并设防水层,防水层 沿墙体上 翻1 80 0 mm,楼板厚度由结构设计确定,但不应小于1 0 0 mm。3.2.5双向集热卫浴间结构的整体或局部下沉深度宜按3 0 O mm设计,下 沉 空 间平 面 尺 寸 由具体设计确 定,但不 应 小 于7 0 0 mm(宽)又1 2 0 0 mm(长)。3.2.6集水盘 的混凝土块支墩,厚 度 宜采用1 0 0 mm。排水支管的混凝土块支墩,根据坡度要求切割相应的高度。3.2.7双向集热卫浴间主要部件的耐火等级应为不燃。3.2.8当卫浴 间 内需要分隔空 间时,宜设 不到顶 的隔断。3.3给排水及接口设计3.3.1双向集热卫浴 间供水水 温、水 压、水 质 和排水应符合现行国家标准建筑给水排水设计规范 G B50 0 1 5的有关规定。4续表5.3.1一1项 目要求耐老化”在使用年限(1 0年)内不应有不耐温而软化和不耐空气而变形等现象耐热水性”承受80 热水连续 煮1 0 0 h无 凹陷变形、裂纹等缺陷其他要求耐腐蚀性在使用年限(1 0年)内不应有不耐 日用化学药 品(酸碱盐等)而腐蚀 的现象燃烧性能“卫浴间内光照度系统不燃7 5 lx可 以和各种热源(燃气热水器、电热水器、太 阳能热水器等)对接注:带“*”的项 目为型式试验项 目。n一般 项目一般项 目的验 收应符合表5.3.1一2的规定。表5.3.1一2一般项 目项 目要求外观要求尺寸允许偏差表面粗糙度零部件表面光滑,无 毛刺、气泡、固化 不 良、裂纹、色差、收缩 凹陷、明显不平整等现象集水盘外形尺寸允许偏差士 smm集水盘底边高度偏差镇3 mm集水盘 内使用表面粗糙度为0.4拜m(不去除材料)集水盘其余表面粗糙度为1 2.5拜m(去除材料)平面度及扭 曲度要求包装标志骂黯几一券一符合包装储运图示标志 G B/T1 9 1一2 0 0。规定5.3.2合格判定凡 主控项目(表5.3.1一1)全部合格、一般项目(表5.3.1一2)80以上合格 的工程,可 以判定为合格,否则判定为不合格。本规程用词说明1为便于在执行本规程条文 时 区别对待,对要求严格程度不同的用词说明如下:1)表示很严格,非这样做不可的:正 面词采用“必须”;反 面词采用“严禁”。2)表示严格,在正常情况下均应这样做的:正 面词采用“应一”;反 面词采用“不应”或“不得”。3)表示允许稍有选择,在条件许可 时首先应这样做的:正 面词采用“宜”;反 面词采用“不宜”。4)表示有选择,在一定条件下可 以这样做的:正面词采用“可”;反 面词采用“不可”。2条文中指定应 按其他有关标 准 执行时,写 法 为“应符合的要求(或规定)”或“应 按执行”。非必须按所指定的标准执行 时,写法 为“可参照执行”。中国工程建设标准化协会标准节能型双向集热卫浴间应用技术规程C E C S 2 2 4:2 0 0 7条文说 明目总术设lnj1 1 0自Q口3.23.33.43.64施4_14.24.34.44.55验5.15.25.3则 一(2 5)语 ,(2 7)计 (2 9)一般规定 ;,(2 9)建筑设计 ,(2 9)给排水及接口设计 ,”二(3 0)电气系统设计 (3 0)采暖系统设计 ”(3 1)通风系统设计 (3 1)工 (3 3)一般规定 ,(3 3)备料 ,(3 3)土建施工要求 ,(3 3)双向集热系统各部件的安装程序 (3 3)系统调试 ”一”(3 5)收 ,(3 6)一般规定 ,(3 6)分项工程验收,(3 6)竣工验收 ,(3 6)2 31总则1.0.1明确规程制定的目的,是为安装双向集热设备工程提供设计、施工的标准,同时也为工程质量验收时提供判定质量是否合格的标准。双向集热卫浴 间是在多年推广太 阳能应用 的基础上不断研究提升 的一项新 型科技成 果,该 技术 是 充 分利用 可再 生 能源和绿 色能源,它与“单向集热”技术相 比其节能效果有显著提高,
