《高强混凝土强度检测技术规程》JGJ@T294-2013.pdf

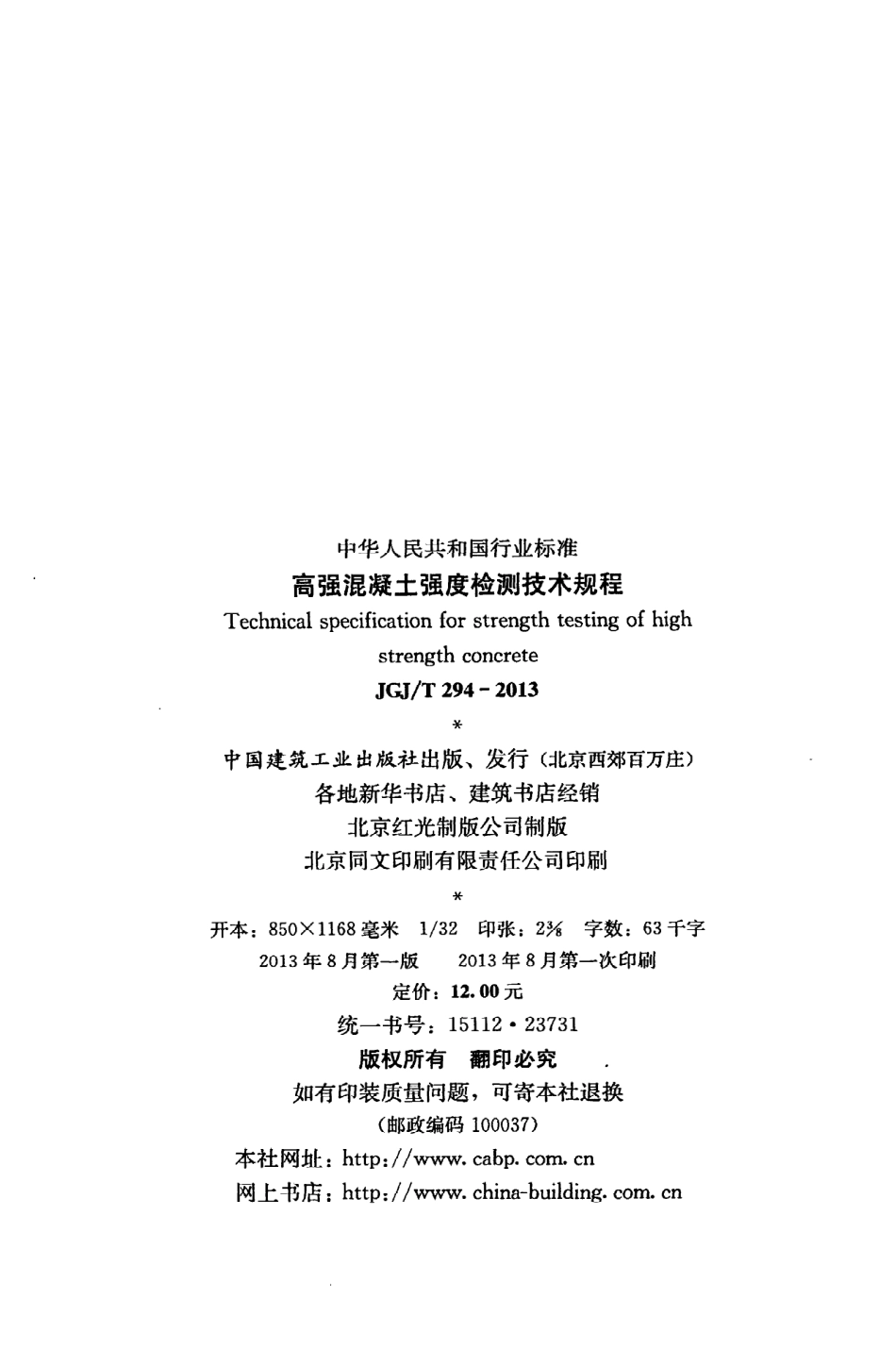

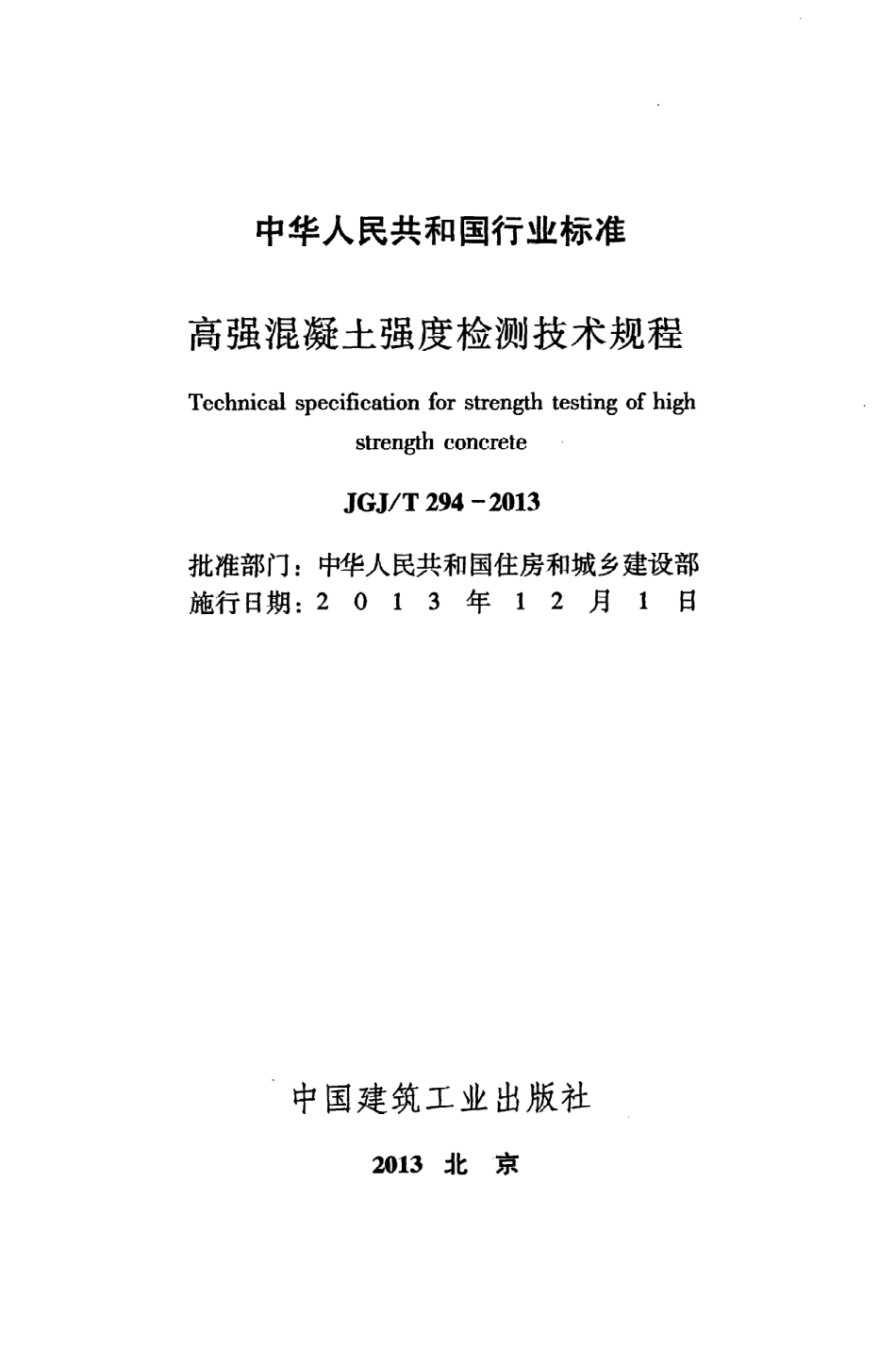

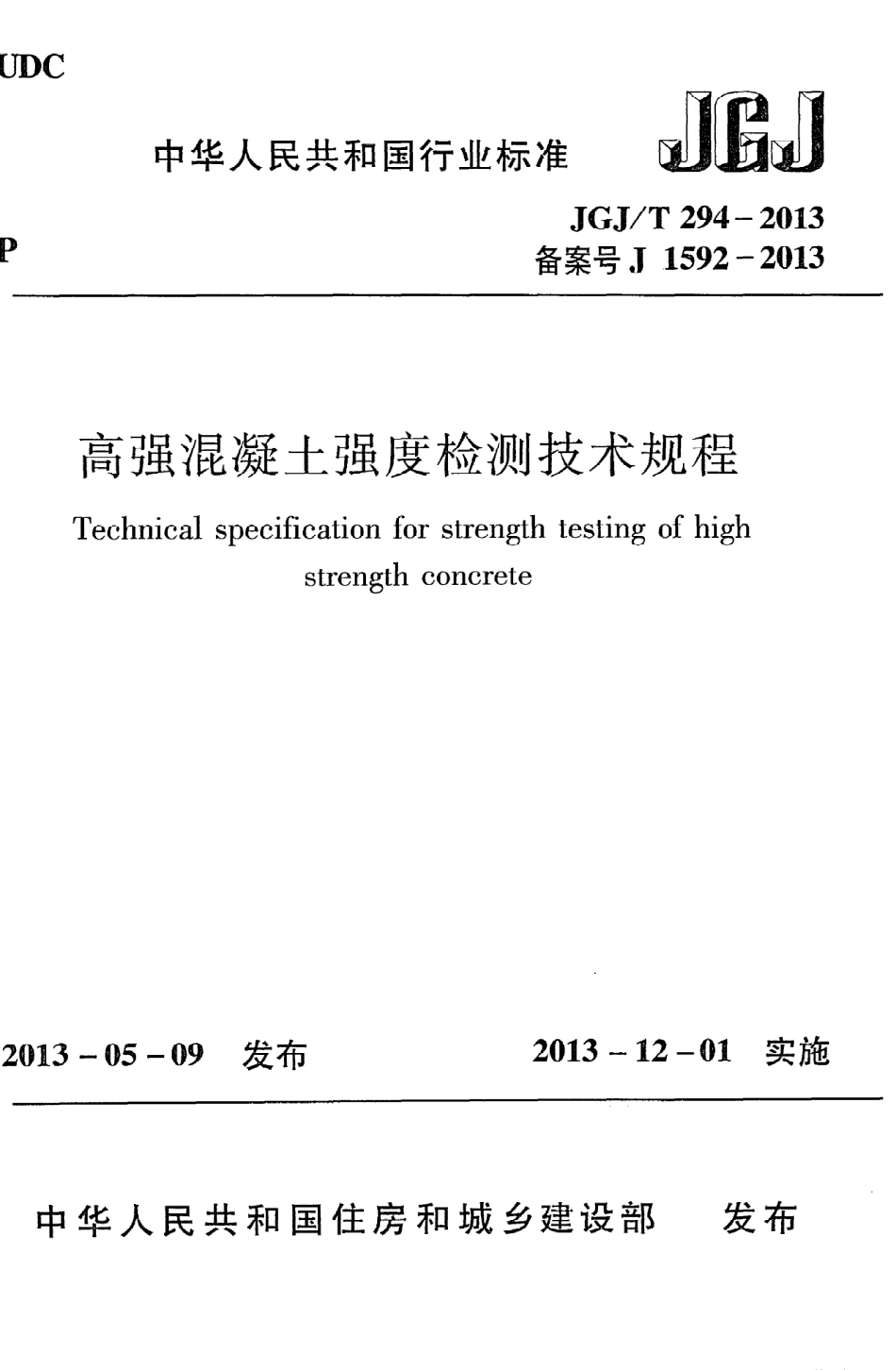

U D C中华人民共和国行业标准刃 履 JJ G J/T2 9 4一2 0 1 3备案号J 1 5 9 2一2 0 1 3高强混凝土强度检测技术规程T echnicalsP ecificationforstrengthtestingofhighstrengthconcrete2 0 1 3一0 5一0 9发布2 0 1 3一1 2一0 1实施中 华 人民共和 国住 房和城 乡建 设部发 布中华人民共和国行业标准高强混凝土强度检测技术规程T echnical印ecificationforstingthtestingO fhighstrengthconcreteJ C J尹 T2 9 4一2 0 1 3批准部门：中华人民共和国住房和城乡建设部施行日期：201 3年1 2月l日中国建筑工业出版社2 0 1 3北京中华人 民共和国行业标准高强混凝土强度检测技术规程T echnicalspecificationforstrengthtesti飞ofhighstrengthconcreteJ 以T2 9 4一2 0 1 3中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公司印刷开本：85 0 X 1 1 6 8毫米1/3 2印张：2字数：6 3千字2 0 1 3年8月第一版2 0 1 3年8月第一次印刷定价：1 2.0 0元统一书号：1 5 1 1 22 3 7 3 1版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/。n网上书店：http:/www.china-building.C om。n中华人民共和国住房和城乡建设部公告第2 6号住房城乡建设部关于发布行业标准高强混凝土强度检测技术规程的公告现批准高强混凝土强度检测技术规程为行业标准，编号为J G J/T 2 9 4一2 0 1 3，自2 0 1 3年1 2月l日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 3年5月9日前,曰根据原建设部关于印发 二0 0二一二0 0三年度工程建设城建、建工行业标准制订、修订计划的通知（建标2 0 0 31 0 4号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关标准，并在广泛征求意见的基础上，制定本规程。本规程主要技术内容是：1总则；2术语和符号；3检测仪器；4检测技术；5混凝土强度的推定；6检测报告。本规程由住房和城乡建设部负责管理，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建筑科学研究院（地址：北京市北三环东路3 0号，邮政编码：1 0 0 0 1 3）。本 规 程 主 编 单 位：中国建筑科学研究院本 规 程 参 编 单 位：甘肃省建筑科学研究院山西省建筑科学研究院中山市建设工程质量检测中心重庆市建筑科学研究院贵州中建建筑科学研究院河北省建筑科学研究院深圳市建设工程质量检测中心山东省建筑科学研究院广西建筑科学研究设计院沈阳市建设工程质量检测中心陕西省建筑科学研究院本 规 程 参 加 单 位：乐陵市回弹仪厂本规程主要起草人员：张荣成冯力强邱平魏利国朱艾路林文修张晓强万明陈少波崔士起王宇新王先芬谢小玲边智慧陈灿华赵强孔旭文王金环张翼鹏贾玉新文恒武魏超琪本规程主要审查人员：艾永祥张元勃胡耀林路来军王文明黄政宇李杰成颜丙山赵士永赵波蒋莉莉晏大玮陈伯田黎刚郑伟王金山肖嫦孟康荣李启棣周聚光王若冰国天遗郝挺宇金华目次1总则 12术语和符号 ，.22.1术语 22.2符号，33检测仪器 ”43.1回弹仪 ，43.2混凝土超声波检测仪器 54检测技术 .74.1一般规定 74.2回弹测试及回弹值计算 84.3超声测试及声速值计算 95混凝土强度的推定 1 06检测报告 1 3附录A采用标称动能4.5）回弹仪推定混凝土强度 1.4附录B采用标称动能5.5）回弹仪推定混凝土强度 1 5附录C建立专用或地区高强混凝土测强曲线的技术要求1 7附录D测强曲线的验证方法 2 0附录E超声回弹综合法测区混凝土强度换算表 2 1附录F高强混凝土强度检测报告 5 1本规程用词说明 5 2引用标准名录 .5 3附：条文说明 .5 5C ontents1G eneralP rovisions ，12T ermsandsymbols 22.1T erms 22.2孙rnbols 33T estlnstrument 43.1R eboundH a?er ，43.2U hrasonicC oncreteT ester二，54T estingT echnology 74.1G eneralR equirementS 74.2M easurementand C alculationof R eboundV alue 84.3M easurementand C alculationofV elocityof U ltrasonic丫 V ave 95E stimationofC ompressiveS trengthforC oncrete 1 06T estR eport ，1 3A ppendixAE stimateC ompressiveS trengthforC oncreteby U singR eboundH ammer of4.S JN ominalK ineticE nergy 1 4A ppendixBE stimateC ompressiveS trengthforC oncreteby U singR eboundH ammer of 5.S JN ominalK ineticE nergy 1 5A P pendixCT echnicalR equirementforC reateS pecialorR egionalC urvesofH ighS trengthC oncrete 1 7A ppendixDC onfirmationM ethodforS trengthC urveofH ighS trengthC oncrete 2 07A ppendixEC onversionT ableofC ompressiveS trengthof C oncretebyU ltrasonic-reboundC ombinedM ethodforT estingZ one 2 1A ppendixFT estR eportofC ompressiveS trengthforH ighS trengthC oncrete 5 1E xplanationofW prdingin T hisS pecification 5 2L istofQ uotedS tandards 5 3A ddition:E xplanationofP rovisions 5 581总则1.0.1为检测工程结构中的高强混凝土抗压强度，保证检测结果的可靠性，制定本规程。1.0.2本规程适用于工程结构中强度等级为C 5 0一C 1 0 0的混凝土抗压强度检测。本规程不适用于下列情况的混凝土抗压强度检测：1遭受严重冻伤、化学侵蚀、火灾而导致表里质量不一致的混凝土和表面不平整的混凝土；2潮湿的和特种工艺成型的混凝土；3厚度小于1 5 0 mm的混凝土构件；4所处环境温度低于oO C或高于4 0 O C的混凝土。1.0.3当对结构中的混凝土有强度检测要求时，可按本规程进行检测，其强度推定结果可作为混凝土结构处理的依据。1.0.4当具有钻芯试件或同条件的标准试件作校核时，可按本规程对good以上龄期混凝土抗压强度进行检测和推定。1.0.5当采用回弹法检测高强混凝土强度时，可采用标称动能为4.5）或5.5）的回弹仪。采用标称动能为4.5）的回弹仪时，应按本规程附录A执行，采用标称动能为5.5）的回弹仪时，应按本规程附录B执行。1.0.6采用本规程的方法检测及推定混凝土强度时，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1测区testingzone按检测方法要求布置的具有一个或若干个测点的区域。2.1.2测点testingpoint在测区内，取得检测数据的检测点。2.1.3测区混凝土抗压强度换算值conversionvalueofcon-cretecompressivestrengthoftestingzone根据测区混凝土中的声速代表值和回弹代表值，通过测强曲线换算所得的该测区现龄期混凝土的抗压强度值。2.1.4混凝土抗压强度推定值estimationvalueofstrengthforC onC rete测区混凝土抗压强度换算值总体分布中保证率不低于9 5%的结构或构件现龄期混凝土强度值。2.1.5超声回弹综合法ultrasonioreboundcombinedmethod通过测定混凝土的超声波声速值和回弹值检测混凝土抗压强度的方法。2.1.6回弹法reboundmethod根据回弹值推定混凝土强度的方法。2.1.7超声波速度velocityof ultrasoniCW ave在混凝土中，超声脉冲波单位时间内的传播距离。2.1.8波幅amplitudeofwave超声脉冲波通过混凝土被换能器接收后，由超声波检测仪显示的首波信号的幅度。2.2符号er相对标准差；大u，、结构或构件第i个测区的混凝土抗压强度换算值；fcu，。结构混凝土抗压强度推定值；大u,mi。结构或构件最小的测区混凝土抗压强度换算值；fcor,第i个混凝土芯样试件的抗压强度；fcu,第艺个同条件混凝土标准试件的抗压强度；大u,i0第i个测区修正前的混凝土强度换算值；井u，、：第i个测区修正后的混凝土强度换算值；Z*第i个测点的超声测距；m维。结构或构件测区混凝土抗压强度换算值的平均值；n测区数、测点数、立方体试件数、芯样试件数；R,第i个测点的有效回弹值；尺测区回弹代表值；,ecu结构或构件测区混凝土抗压强度换算值的标准差；及空气的摄氏温度；t,第i个测点的声时读数；t0声时初读数；v测区混凝土中声速代表值；vk空气中声速计算值；v0空气中声速实测值；v、第i个测点的混凝土中声速值；t。，测区混凝土强度修正量。3检 测 仪 器3.1 回弹仪3.1.1回弹仪应具有产品合格证和检定合格证。3.1.2回弹仪的弹击锤脱钩时，指针滑块示值刻线应对应于仪壳的上刻线处，且示值误差不应超过士0.4 mm。3.1.3回弹仪率定应符合下列规定：1钢砧应稳固地平放在坚实的地坪上；2回弹仪应向下弹击；3弹击杆应旋转3次，每次应旋转9 0，且每旋转1次弹击杆，应弹击3次；4应取连续3次稳定回弹值的平均值作为率定值。3.1.4当遇有下列情况之一时，回弹仪应送法定计量检定机构进行检定：1新回弹仪启用之前；2超过检定有效期；3更换零件和检修后；4尾盖螺钉松动或调整后；5遭受严重撞击或其他损害。3.1.5当遇有下列情况之一时，应在钢砧上进行率定，且率定值不合格时不得使用：1每个检测项目执行之前和之后；2测试过程中回弹值异常时。3.1.6回弹仪每次使用完毕后，应进行维护。3.1.7回弹仪有下列情况之一时，应将回弹仪拆开维护：1弹击超过2 0 0 0次；2率定值不合格。3.1.8回弹仪拆开维护应按下列步骤进行：1将弹击锤脱钩，取出机芯；2擦拭 中心导杆和弹击杆的端面、弹击锤的内孔和冲击面等；3组装仪器后做率定。3.1.9回弹仪拆开维护应符合下列规定：1经过清洗的零部件，除中心导杆需涂上微量的钟表油外，其他零部件均不得涂油；2应保持弹击拉簧前端钩人拉簧座的原孔位；3不得转动尾盖上 已定位紧固的调零螺钉；4不得 自制或更换零部件。3.2混凝土超声波检测仪器3.2.1混凝土超声波检测仪应具有产品合格证和校准证书。3.2.2混凝土超声波检测仪可采用模拟式和数字式。3.2.3超声波检测仪应符合现行行业标准混凝土超声波检测仪J G/T5 0 0 4的规定，且计量检定结果应在有效期内。3.2.4应符合下列规定：1应具有波
