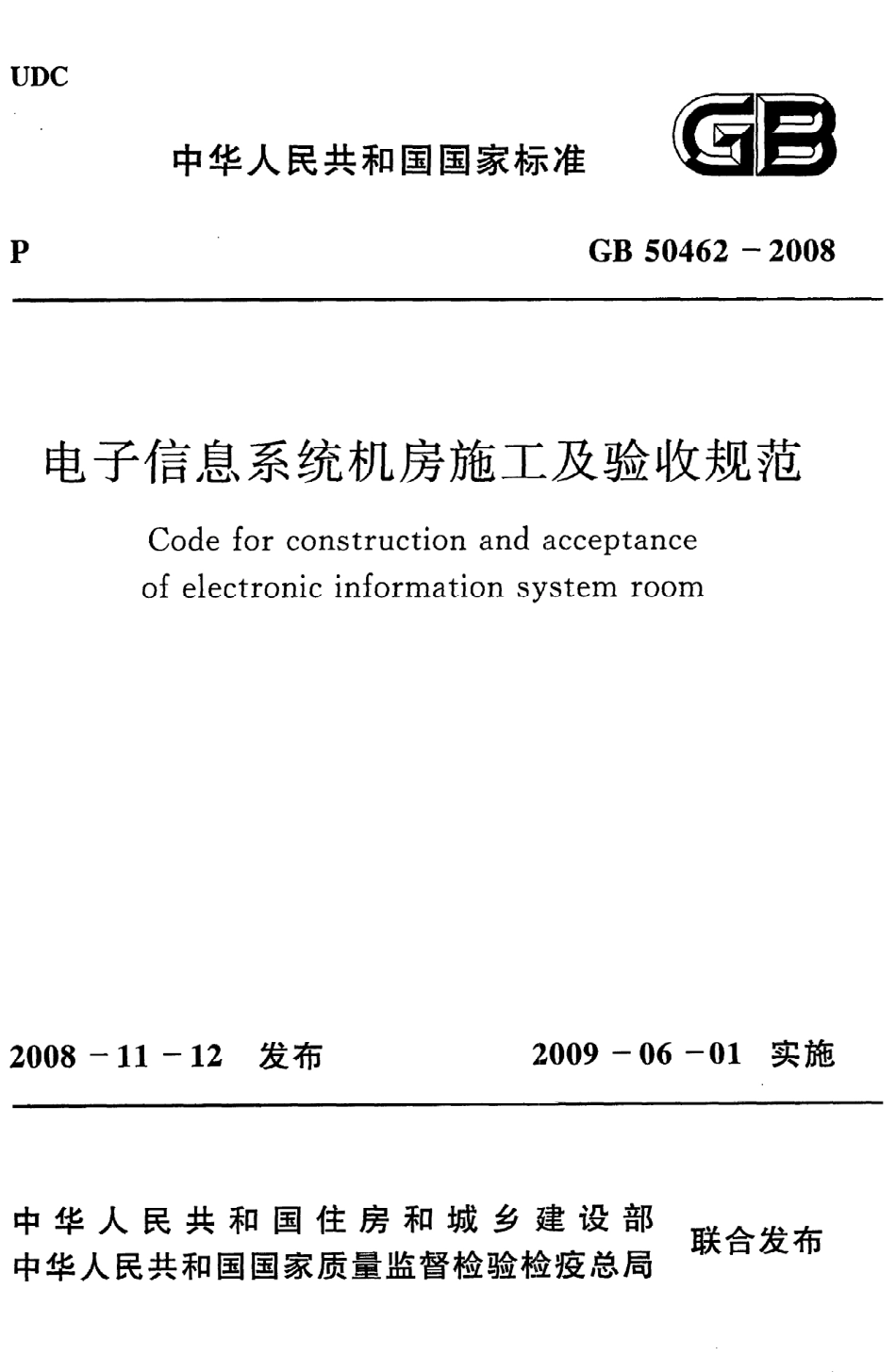

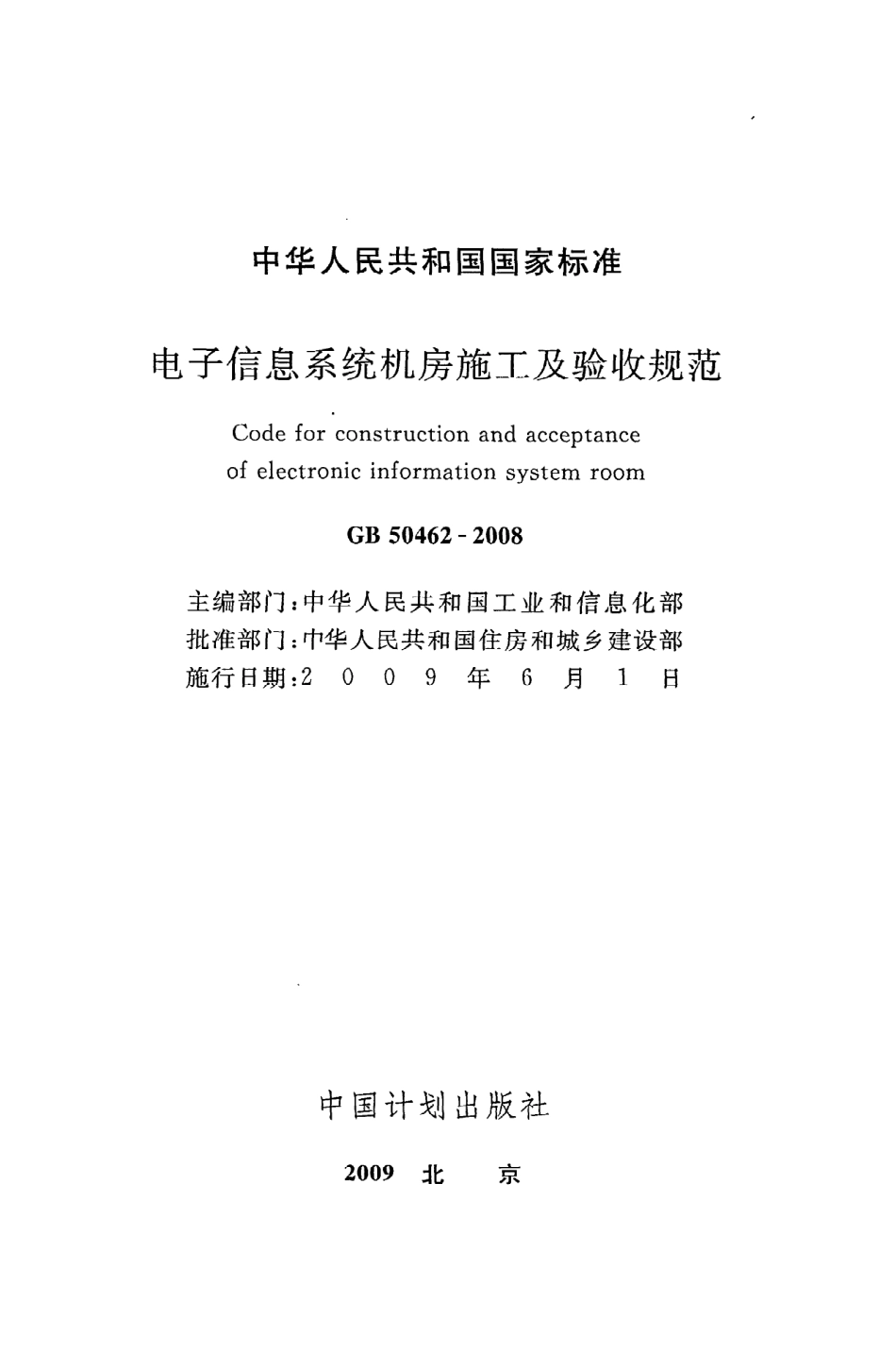

U D C中华人民共和 国 国家标准PG B5 0 4 6 2一2 0 0 8电子信息系统机房施工及验收规范C odeforconstructionandacceptanceof electronicinformationsystemroom2 0 0 8一1 1一发布2 0 0 9一0 6一0 1实施2i且中 华 人民共 和 国住房 和 城 乡 建 设部中华人民共和 国国家质量监督检验检疫 总局联合发布.，二，一中华人民共和 国国家标准电子信息系统机房施工及验收规范C ode forconstructionandacceptanceof electronicinformationsystemroomG B5 0 4 6 2一2 0 0 8主编部门：中华人 民共和 国工业 和信息化部批准部门：中华人 民共和 国住房和城乡建设部施行 日期：200 9年6月1日中国计划 出版社2 0 0 9北京中华人 民共和国国家标准电子信息 系统机房 施工及验收规 范G B50 4 6 2一2 0 0 8中华人 民共和 国工业和信息化部主编中国计划 出版社 出版（地址：北京市西城区木杯地北里 甲n号 国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识印刷厂印刷85 oX ll6 8毫米1/3 2 3印张7 4千字2 0 0 9年3月第1版2 0 0 9年3月第l次印刷印数l一3 0 1 0 0册统一书号：1 5 80 1 7 71 4 2定价：1 5.0 0元中华人民共和 国住房和城 乡建 设部公告第1 6 0号关于发布国家标准电子信息 系统机房施工及验收规范的公告号为5.2.现批准电子信息系统机房施工及验收规范为国家标准，编G B504 6 2一20 0 8，自2 0 0 9年6月1日起实施。其中，第3.1.5、2、6.3.4、6.3.5、1 2.7.3条为强制性条文，必须严格执行。本规范 由我部标准定额研究所组织 中国计划 出版社 出版发行。中华人 民共和国住房和城 乡建设部二0 0 八年十一月十二日.J J曰J-月 lJ吕本规范是根据建设部“关于印发 2 0 0 5年工程建设标准规范制订、修订计划（第二批）的通知”（建标函 2 0 0 51 2 4号）的要求，由中国机房设施工程有 限公 司会同中国电子工程设计院等单位共同编制而成的。本规范在编制过程中，编制组在调查研究的基础上，总结了国内最新的实践经验，吸收 了符合我国国情的国外先进技术。经广泛征求意见，反复修改，最后经审查定稿。本规范共分为1 4章和9个附录，主要内容包括总则、术语、基本规定、供配 电系统、防雷与接地 系统、空气调节 系统、给水排水系统、综合布线、监 控与安 全 防范、消 防系统、室 内装饰装修、电磁屏蔽、综合测试、工程竣工验收与交接等。本规范中以黑体字标志 的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由工业和信息化部负责日常管理，由中国机房设施工程有限公司负责具体技术内容的解释。请各单位在执行本规范过程 中注意 总结经验，积累数据，随时将需要修改 和补充 的意见 寄至中国机房设施工程有 限 公 司（地 址：天津市河 西区友 谊路西 园 道1 0号，邮 编：3 0 0 0 6 1)，以便今后修订 时参考。本规范主编单位、参编单位和主要起草人：主 编 单 位：中国机房设施工程有 限公司参编 单 位：中国电子工程设计院北京长城 电子工程技术有 限公司太极计算机股份有 限公司公安部天津消防研究所北京科计通 电子工程有限公司常州长城屏蔽机房设备有限公司上海华宇电子工程有 限公 司主要起草人：徐宗弘钟景华王元光姬倡文黄群骥余雷姚一波宋旭东周乐乐杨丙杰周启彤项霸高大鹏张或宋玉明杨永生薛长立目次1总则 ，（1)2术语 ，（2)3基本规定 （3)3.1施工基本要求 ，（3)3.2材料、设备基本要求 （3)3.3分部分项工程施工验收基本要求 （4)4供配电系统 （5)4.1一般规定 ，（5)4.2电气装置 ，（5)4.3配线及敷设 ，（6)4.4照明装置 （7)4.5施工验收 （7)5防雷与接地系统 （9)5.1一般规定 .（9)5.2防雷与接地装置 ，（9)5.3接地线 （9)5.4施工验收 （1 0)6空气调节系统 （1 1)6.1一般规定 ，（1 1)6.2空调设备安装 ，（1 1)6.3其他空调设施的安装 （1 1)6.4风管、部件制作与安装 （1 2)6.5空气调节系统调试 （1 3)6.6施工验收 （1 3)7给水排水系统 （1 4)7.1一般规定 （1 4)17.2管道安装 （1 4)7.3施工验收 一(1 5)8综合布线 ，”(1 6)8.1一般规定 （1 6)8.2线缆敷设 （1 6)8.3施工验收 （1 9)9监控与安全 防范 （2 0)9.1一般规定 ，（2 0)9.2设备与设施安装 （2 0)9.3配线与敷设 （2 1)9.4系统调试 （2 2)9.5施工验收 （2 3)1 0消防系统 （2 5)1 1室 内装饰装修 （2 6)1 1.1一般规定 （2 6)n.2吊顶 （2 6)n.3隔断墙 ，（2 7)n.4地面处理 （2 8)n.5活动地板 （2 9)1 1.6内墙、顶棚及柱面的处理 ，（2 9)n.7门窗及其他 （3 0)n.8施工验收 （3 1)1 2电磁屏蔽 （3 2)1 2.1一般规定 （3 2)1 2.2壳体安装，（3 2)1 2.3屏蔽 门安装 ，（3 3)1 2.4滤波器、截止波导通风窗及屏蔽玻璃 的安装 （3 3)1 2.5屏蔽效能 自检 ，一（3 4)1 2.6其他施工要求 （3 5)21 2.7施工验收 ，（3 5)1 3综合测试 ，(3 6)1 3.1一般规定 （3 6)1 3.2温度、湿度 ，（3 6)1 3.3空气含尘浓度 ，（3 7)1 3.4照度 （3 7)1 3.5噪声 （3 7)1 3.6电磁屏蔽 ，”（3 7)1 3.7接地 电阻 （3 8)1 3.8供电电源电压、频率和波形畸变率 （3 8)1 3.9风量 ，（3 8)1 3.1 0正压 （3 8)1 4工程竣工验收与交接 （3 9)1 4.1一般规定 ，（3 9)1 4.2竣工验收的程序与内容 （3 9)附录A供配 电系统验收记录表 ，（4 1)附录B防雷与接地装置验收记 录表 （4 2)附录C空调 系统测试记 录表 ，（4 3)附录D电缆及光缆综合布线系统工程 电气性能测试记录表 ，二 （4 4)附录E监控与安全 防范系统功能检测记录表 （4 5)附录F电磁屏蔽室屏蔽效能测试记 录表 （4 6)附录G电磁屏蔽室工程验收表 （4 7)附录H电子信息系统机房综合测试记 录表 （4 8)附录J工程质量竣工验收表 （4 9)本规范用词说明 （5 0)附：条文说 明 （5 1)1总则1.0.1为加强各类电子信息系统机房工程质量管理，统一施工及验收要求，保证工程质量，制定本规范。1.0.2本规范适用 于建筑中新建、改建和扩建的电子信息系统机房工程 的施工及验收。1.0.3电子信息系统机房施工及验 收除应执行本规范外，尚应符合国家现行有关标准、规范 的规定。2术语2.0.1电子信息系统机房electronicinformationsystemroom主要 为电子信息系统设备提供运行环境的场所，可 以是一幢建筑物或建筑物的一部分，包括主机房、辅助 区、支持区和行政管理 区等。2.0.2隐蔽工程concealedproject指地面下、吊顶上、活动地板下、墙 内或装饰材料所遮挡 的不可见工程。2.0.3电磁屏蔽室electromagneticshieldingenclosure专门用于衰减、隔离来自内部 或外部的 电场、磁场能量的建筑空间体。3基本规 定3.1施工基本要求3.1.1施工单位应按审查合格的设计文件施工，设计变更应有原设计单位的设计变更通知。3.1.2施工中的安全技术、劳动保护、防火措施 及环境保护等应符合国家有关法律法规和现行有关标准 的规定。3.1.3在施工现场不 宜进行有 水作业，无 法避免时应做好 防护。作业结束时应及 时清理施工现场。3.1.4对有空气净化要求的房间，在施工时应采取保证材料、设备及施工现场清洁的措施。3.1.5对 改建、扩建工程 的施工，需改变原 建筑 结构 时，应进行鉴定和安全评价，结果必须得 到原 设 计 单位或具 有相应设计 资质 单位的确认。3.1.6在室 内堆放的施工材料、设备及物品不 得超 过楼板 的荷载。3.1.7室 内隐蔽工程应在装饰工程施工前进行。隐蔽工程应在检验合格后进行封闭施工，并应有现场施工记 录或相应数据。3.1.8在施工过程 中或工程竣工后，应做好设备、材料及装置 的保护，不得污染和损坏。3.2材料、设备基本要求3.2.1工程所用材料应有产品合格证，进场应检验，并应做记 录。特殊材料必须有国家主管部门认可 的检测机构出具 的检测报告或认证书。3.2.2工程所要安装的设备和装置均应开箱检验，应检查设备和3装置的外观、名称、品牌、型号和数量，附件、备件及技术档案应齐全，并应做检查记 录。建设单位代表应参与检查。3.2.3工程所用材料、设备和装置的装运方式及储存环境应符合产品说 明书的规定。在现场对其应分类存放、进行标识，并应做记录。3.3分部分项工程施工验收基本要求3.3.1各分部、分项工程应按本规范进行随工检验 和交接验收，并应做记 录。3.3.2交接检验应由施工单位、建设单位代表或监理工程师共同进行，并应在验 收记 录上签字。3.3.3交接验 收时，施工单位应提供下列文件：1竣工验 收申请报告；2竣工图、设计变更通知或相关文件；3设备和主要材料的出厂合格证、说明书等技术文件；4设备、主要材料的检验记 录；5工程 验 收记 录。3.3.4项 目经理应填写交接记 录，施工单位代表、建设单位代表、监理 工程师等相关人员应确认签字。4供配 电系统4.1一般 规 定4.1.1电子信息系统机房供配 电系统的施工及 验收应包括电气装置、配线及敷设、照 明装置 的安装及验收。4.1.2电子信息 系统机房供配 电系统的施工及 验 收除应执行本规范外，尚应符合现行 国家标准建筑电气工程施工质量 验 收规范 G B5030 3的有关规定。4.1.3用 于 电子信息系统机房供配 电系统的电气设备和材料，必须符合国家有关电气产品安全 的规定及设计要求。4.2电 气 装 置4.2.1电气装置 的安装应牢固可靠、标志 明确、内外清洁。安装垂直度偏差宜小 于1.5。；同类电气设备的安装高度，在设计无规定 时应一致。4.2.2电气接线盒内应无残留物，盖 板应整齐、严密，暗装时盖板应紧贴安装工作面。4.2.3开关、插 座应按设计 位置安装，接线应正确、牢 固。不 间断电源插座应 与其他电源插座有 明显 的形状或颜 色区别。4.2.4隐蔽空 间 内安装 电气装置 时应 留有维修路径 和空间。4.2.5特种 电源配 电装置应有永久 的、便于观察 的标 志，并应注明频率、电压等相关参数。4.2.6落地安装 的 电源箱、柜应 有基 座。安 装 前，应按 接线图检查内部接线。基座及 电源箱、柜安装应牢固，箱、柜内部不 应受额外应力。接人 电源箱、柜电缆的弯曲半径 宜 大 于 电缆最 小允许弯曲半径。电缆最小允许弯曲半径宜符合表4.2:6的要求。5表4.2.6电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1无铅包钢恺护套 的橡皮绝缘电力 电缆1 0 D2有钢恺护套 的橡皮绝缘 电力 电缆2 0 D3聚氯乙烯绝缘 电力 电缆1 0 D4交联聚氯乙烯绝缘 电力 电缆1 5 D5多芯控制电缆1 0 D注：D为 电缆外径。4.2.7不间断电源及其附属设备安装前应依据随机提供的数据，检查 电压、电流及输人输出特性等参数，并应在符合设计要求后进行安装。安装及接线应正确、牢固。4.2.8蓄电池组 的安装应符合设计及产品技术文
