《建筑排水塑料管道工程技术规程 CJJT29-2010》.pdf

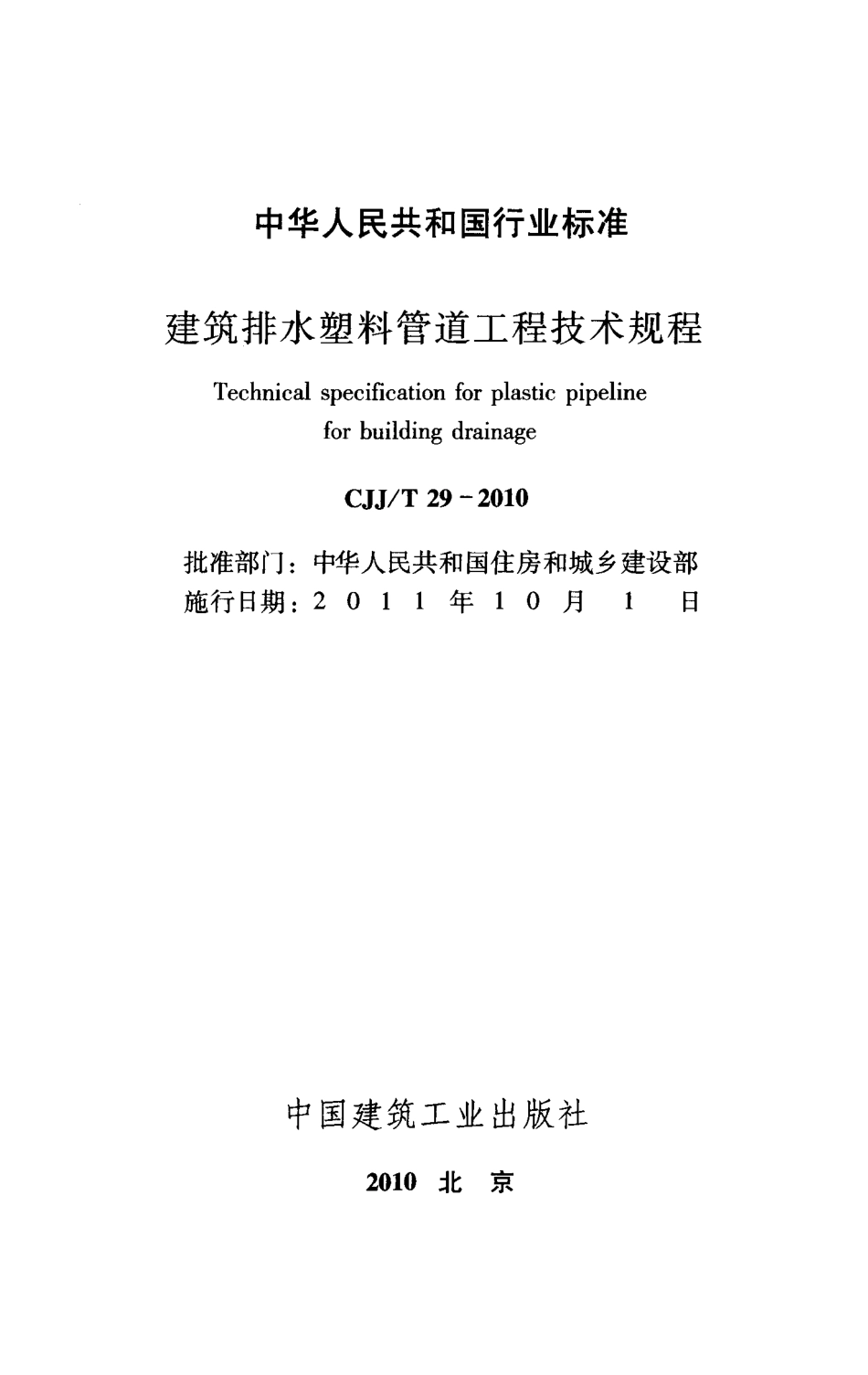

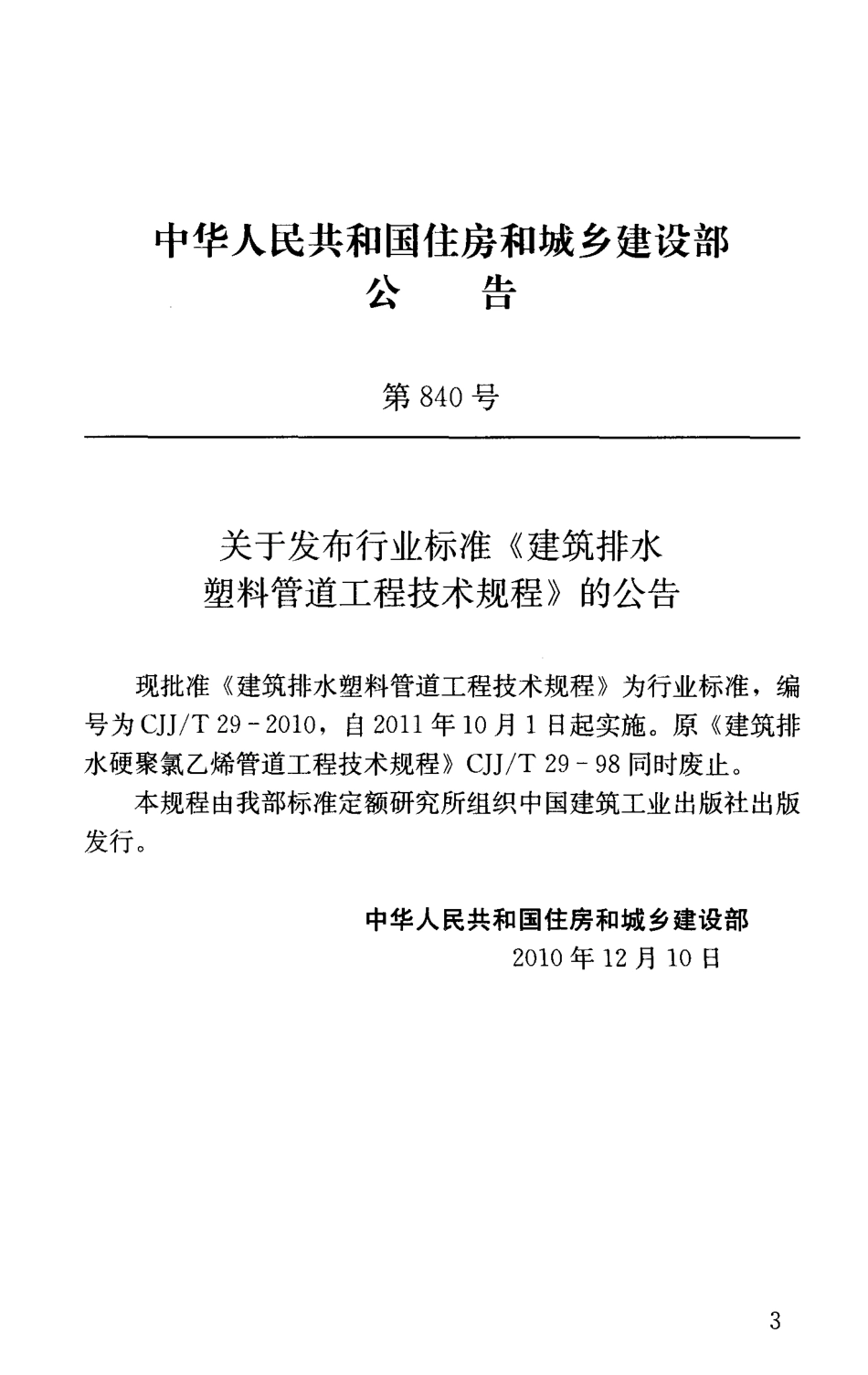

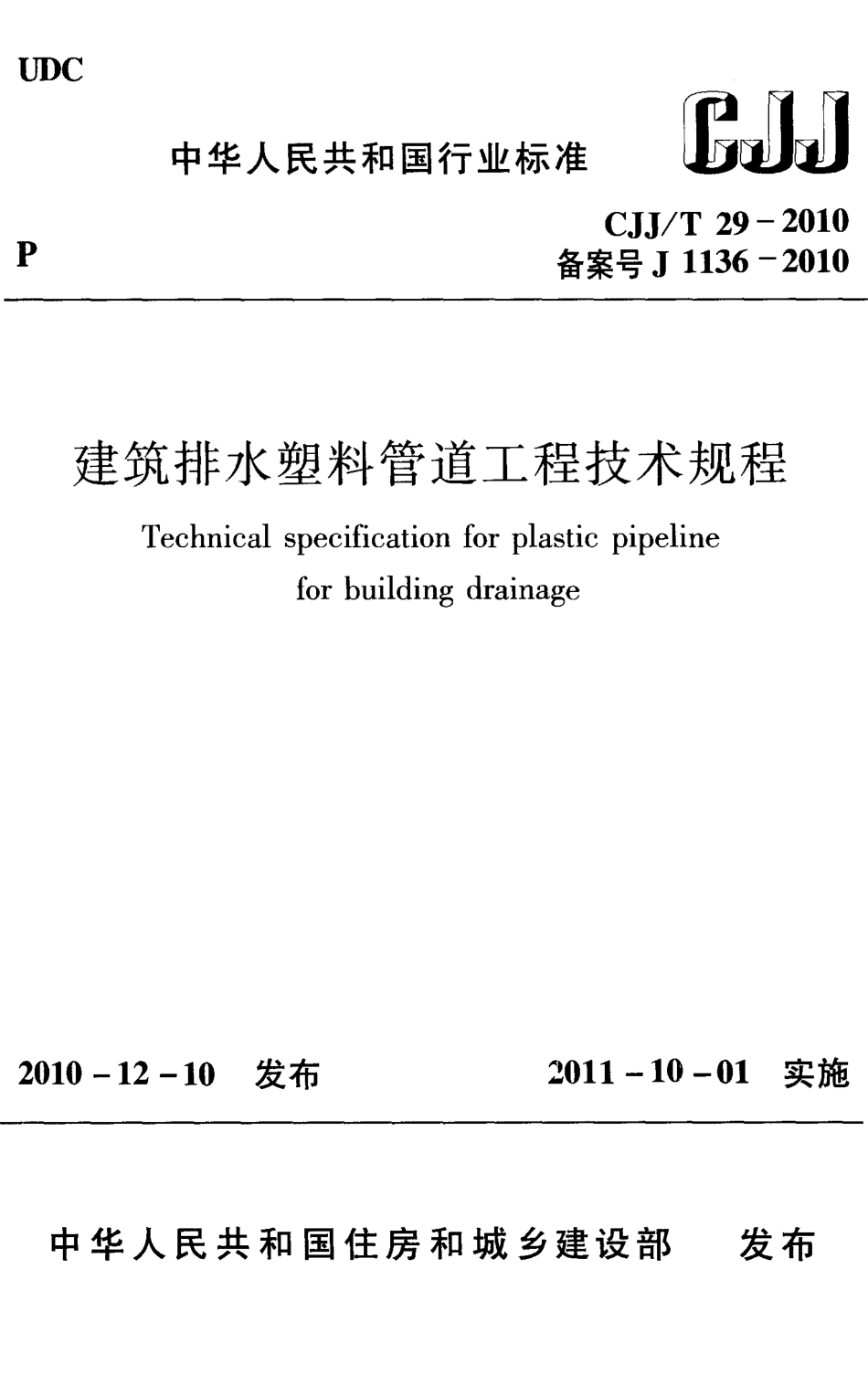

UDC P 中华人民共和国行业标准JJJJ CJJ/T 29-2010 备案号J1136-2010 建筑排水塑料管道工程技术规程Technical specification for plastic pipeline for building drainage 2010-12-10 发布2011-10-01 实施中华人民共和国住房和城乡建设部发布w w w.w e b o o s.c o m中华人民共和国行业标准建筑排水塑料管道工程技术规程Technical specification for plastic pipeline for building drainage CJJ/T 29-2010 批准部门:中华人民共和国住房和城乡建设部施行日期20 1 1 年10月1 日中国建筑工业出版社2010北京w w w.w e b o o s.c o m中华人民共和国住房和城乡建设部公告第840号关于发布行业标准建筑排水塑料管道工程技术规程的公告现批准建筑排水塑料管道工程技术规程为行业标准，编号为CJJ/T29-2010，自2011年10月1日起实施。原建筑排水硬聚氯乙烯管道工程技术规程CJJ/T 29-98同时废止。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2010年12月10日3 w w w.w e b o o s.c o m前根据原建设部关于印发(2005年工程建设标准规范制订、修订计划(第一批)的通知)c建标函2005J84号)的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了本规程。本规程主要技术内容是1总则2术语和符号3材料4设计5施工6质量验收。本次修订的主要内容是:1 补充了术语和符号，增加了材料章节。2 增加了屋面雨水重力流排水、空调凝结水排水内容。3 规程涵盖了目前工程中常用建筑排水塑料管材;硬聚氯乙烯CPVC-U)排水管由原来单一的实壁管，补充了多种管壁结构的管材，增加了适用于高、低温排水用的氯化聚氯乙烯CPVC-c)管和高密度聚乙烯、聚丙烯等聚烯炬材料排水管。4 结合塑料管材、管件加工技术的发展，连接方式由原单的承插粘结连接，增加了橡胶密封圈连接和热熔连接。5 对建筑排水塑料管道系统的立管通水能力的参数进行了修正。6 增加了施工安全生产要求。7 增加了立管有旋流器管件的特殊螺旋单立管、苏维托单立管排水系统的内容。本规程由住房和城乡建设部负责管理，由上海现代建筑设计(集团)有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送上海现代建筑设计(集团)有限公司技术中心(地址:上海市石门二路258号;邮编200041)。4 w w w.w e b o o s.c o m本规程主编单位:上海现代建筑设计(集团)有限公司本规程参编单位:上海建筑设计研究院有限公司住房和城乡建设部科技发展促进中心磺水(青岛)塑胶有限公司上海乔治费歇尔管路系统有限公司福建亚通新材料科技股份有限公司浙江中财管道科技股份有限公司本规程参加单位:广东联塑科技实业有限公司香港宝狮胶管厂有限公司成都川路塑胶集团有限公司浙江永高塑业发展有限公司上海清川塑胶制品有限公司金德管业集团有限公司上海吉博力房屋卫生设备工程技术有限公司上海汤臣塑胶实业有限公司本规程主要起草人员z应明康张森徐凤王真杰朱建荣草野隆赵启辉李雪艳魏作友丁良玉本规程主要审查人员:左亚洲陈怀德高立新肖睿书赵世明姜文源华明九刘建华水浩然5 w w w.w e b o o s.c o m目次I 总贝则u.2 术语和符号.川!2乙.1 术语.川.川.川.川.川.川.川.川.，.川.川.，川.川.，.川.川.2 2.2 符号.，.川.川.，.川.川.4 3 材料.5 3.1 管材和管件.5 3.2 胶粘剂和橡胶件.7 3.3 材料运输和储存.8 4 设计.104.1 一般规定.10 4.2 管材选择.12 4.3 生活排水管道系统.14 4.4 屋面雨水及空调凝结水管道系统.16 4.5 管道温度变形与伸缩节.17 4.6 管道水力计算和立管通水能力.19 5 施工n5.1 一般规定.23 5.2 管道连接.26 5.3 楼层及外墙管道安装.29 5.4 埋地管道铺设.31 5.5 管道支承.32 6 质量验收.34 6.1 一般规定.34 6.2 验收要求.34 6 w w w.w e b o o s.c o m本规程用词说明引用标准名录.38 附:条文说明7 w w w.w e b o o s.c o mContents 1 General.1 2 Terms and Symbols.2 2.1 Te口口s 2 2.2 Symbols 4 3岛1aterial.5 3.1 Pipes and Fittings 5 3.2 Adhesives and Rubbering Seal 7 3.3 Transportation and Storage of Pipes and Fittings8 4 Design.10 4.1 General Rcquirements10 4.2 Material Selection of Pipes Used 12 4.3 Arrangement and Layout of Domestic Waste Water Discharge Piping Systen14 4.4 Arrangement and Layout of Rain Water and Air-condition Condensate-eater Discharge Piping System16 4.5 Calculation of Temperature Change in Pipes Length and Expansion Joint 17 4.6 Hydurodynamic Calculation and flow Capacity of Vertical Pipelines 19 5 Pipeline Installation.23 5.1 General Requirements 23 5.2 Piping Connection 26 5.3 Piping Installation Among Floors and Outside Walls 29 5.4 Buried Pipe Layout 31 5.5 Support of Pipelines32 8 w w w.w e b o o s.c o m6 Pipework Quality Acceptance.34 6.1 General Requirements 34 6.2 Approval Requirements34 Explanation of Wording in This Specification.37 List of Quoted Standards.38 Addition:Explanation of Provisions.39 9 w w w.w e b o o s.c o m1总则1.0.1 为使建筑排水塑料管道工程的设计、施工及验收，做到技术先进、安全适用、经济合理、确保工程质量，制定本规程。1.O.2 本规程适用于建筑物高度不大于100m的新建、改建、扩建工业与民用建筑的生活排水、一般屋面雨水重力排水和家用空调机组的凝结水排水的塑料管道工程设计、施工及验收。本规程规定的建筑排水塑料管道包括由硬聚氯乙烯cpvcU)材料、聚烯怪CPO)材料制成，或者由苯乙烯与聚氯乙烯共1昆等材料制成的塑料排水管道。1.O.3 建筑排水塑料管道工程的设计、施工及验收除应符合本规程外，尚应符合国家现行有关标准的规定。l w w w.w e b o o s.c o m2 术语和符号2.1术语2.1.1 管系列pipe series 与管材的公称外径和公称壁厚有关的无因次值。2.1.2 管材标准尺寸比standard dimension ratio 管材的公称外径与公称壁厚之比值。2.1.3 聚烯怪材料polyolefin(PO)由碳-碳双键碳氢化合物的聚烯怪单体，经聚合反应后生成的树脂，如高密度聚乙烯(HDPE)树脂、聚丙烯(PP)树脂等。2.1.4 硬聚氯乙烯(非增塑聚氯乙烯)unplasticized polyvinyl chlo-ride CPVC-U)不含增塑剂的聚氯乙烯。2.1.5 氯化聚氯乙烯管材chlorinated polyvinyl chloride pipes CPVC-C)聚氯乙烯与氯聚合反应后，生成氯化聚氯乙烯树脂，用专用设备经加热塑化挤出成型的管材。2.1.6 芯层发泡硬聚氯乙烯管材unplasticized polyvinyl chlo卢ride pipes with a cellular core for drainage and sewerage system 聚氯乙烯树脂，加入必要的添加剂，经共挤复合成型的管材，其管壁内、外层为硬聚氯乙烯，中间层为发泡聚氯乙烯。2.1.7硬聚氯乙烯双层轴向中空壁管材polyvinyl chloride drain pipe with mid-foaming layer 聚氯乙烯树脂，加入必要的添加剂，经加热塑化用专用设备挤出成型的管材，其管壁中间沿轴向有均匀分布连续贯通的孔洞。2.1.8 硬聚氯乙烯内壁螺旋管材inner spiral rib drain pipe 2 w w w.w e b o o s.c o m聚氯乙烯树脂加入必要的添加剂，在加热塑化挤出成型过程中，通过旋转成型模头，管内壁形成有若干等距离、三角形凸出螺纹的螺旋管材。根据管壁结构形式的不同，有实壁螺旋管材、芯层发泡螺旋管材和双层轴向中空壁螺旋管材等。2.1.9 苯乙烯与聚氯乙烯共混管材styrene copolymer PVC pipe(SAN十PVC)以聚氯乙烯树脂为主要原料，加入苯乙烯树脂进行共混为材料，用专用设备经加热塑化挤出成型的管材。2.1.10 溶剂型胶粘剂粘结连接solvent cement joint 含有机溶剂的胶粘剂，涂刷在极性塑料(如聚氯乙烯等)管材和管件粘合部分的表面，在连接面的材料表面起溶解和膨润作用。当洛剂蒸发干捆后，使管材、管件成为一体的连接方法。2.1.11 橡胶密封圈连接elastomeric sealing ring joint 当管材端部插入管件承口后，利用预先嵌入管件内的橡胶圈弹性变形，所形成密封的连接方式。橡胶密封圈连接包括承压的弹性密封圈连接和不承压橡胶密封圈连接。2.1.12 热熔连接heat fusion 聚烯炬管材、管件之间的连接，在结合部位采用电热工具加热或嵌有电热丝通电熔合，冷却后熔融成一体的连接方法。热熔连接有热熔承插连接、热熔对接连接和电熔连接等。2.1.13 插入式连接plug-in joint 管材与管件相连接，在承插口部位不加胶粘剂或橡胶密封圈，仅是采用插人的连接方式。2.1.14管窿pipe alley 在建筑物内，为设置排水立管而砌筑的不能进人的竖向狭小空间。2.1.15 H管(共辄管)件H pipe Fitting 用于连接通气立管与排水立管，形状如H形且上下端口带承插口的管件。2.1.16 落水斗roof outlet 3 w w w.w e b o o s.c o m安装在雨落水管顶端，接纳屋面雨水的配件。2.1.17 90。大弯管件1/4 bend with big fitting 弯曲半径为4倍于管材外径的90。弯管。2.1.18 异径90。大弯管件1/4 bend with big fitting 出口管径比进口管径大一个规格，弯曲半径不小于进口管外径4倍的90。弯管管件。2.1.19 塑料检查井plastics check well 采用不同成型方法，将塑料制作成管道系统的附属构筑物，用于埋地排水管道之间的连接，供管道的清通、检查使用。2.1.20 特殊螺旋单立管排水系统spec
