《工程测量规范》GB50026-2007.pdf

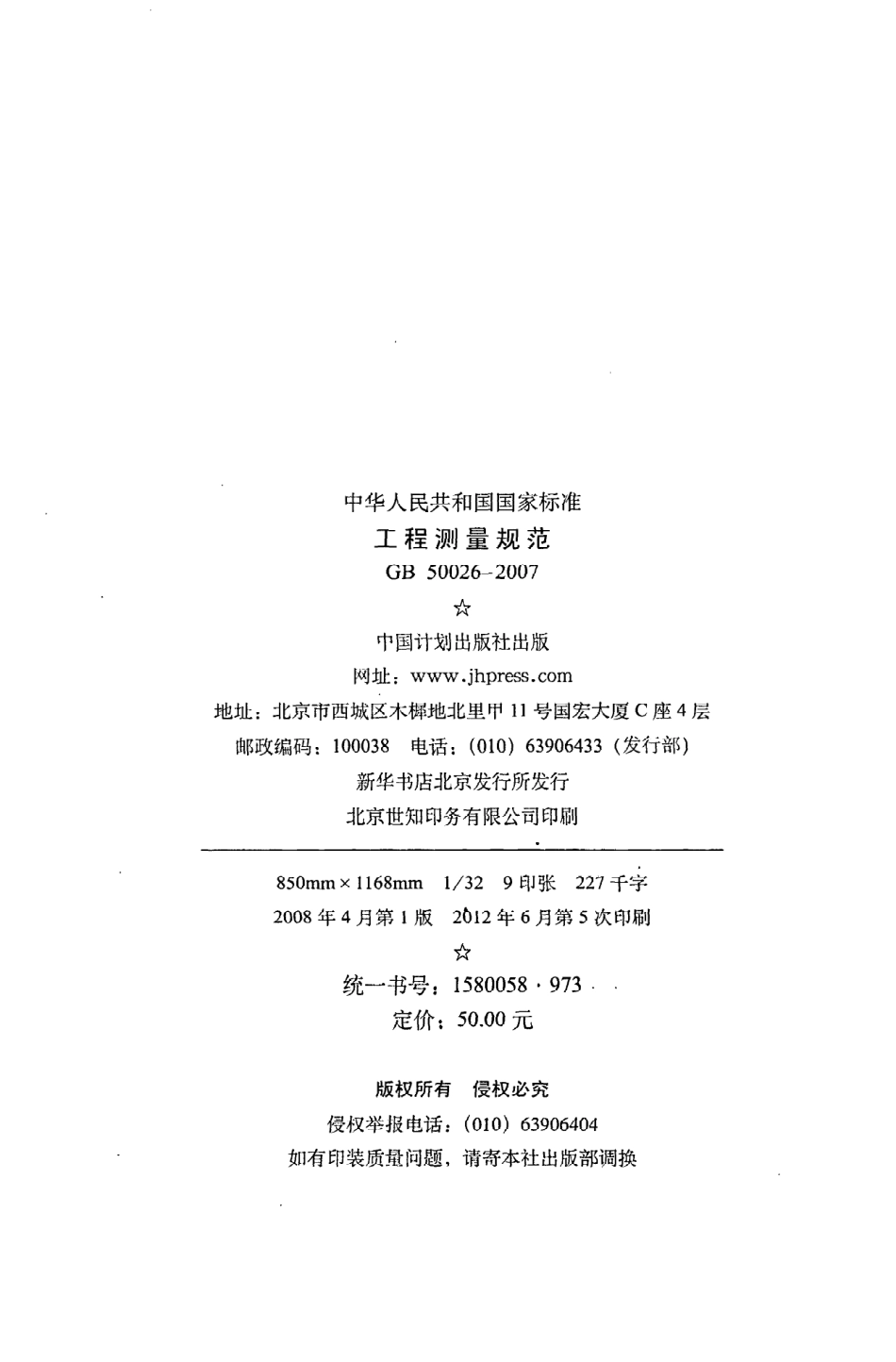

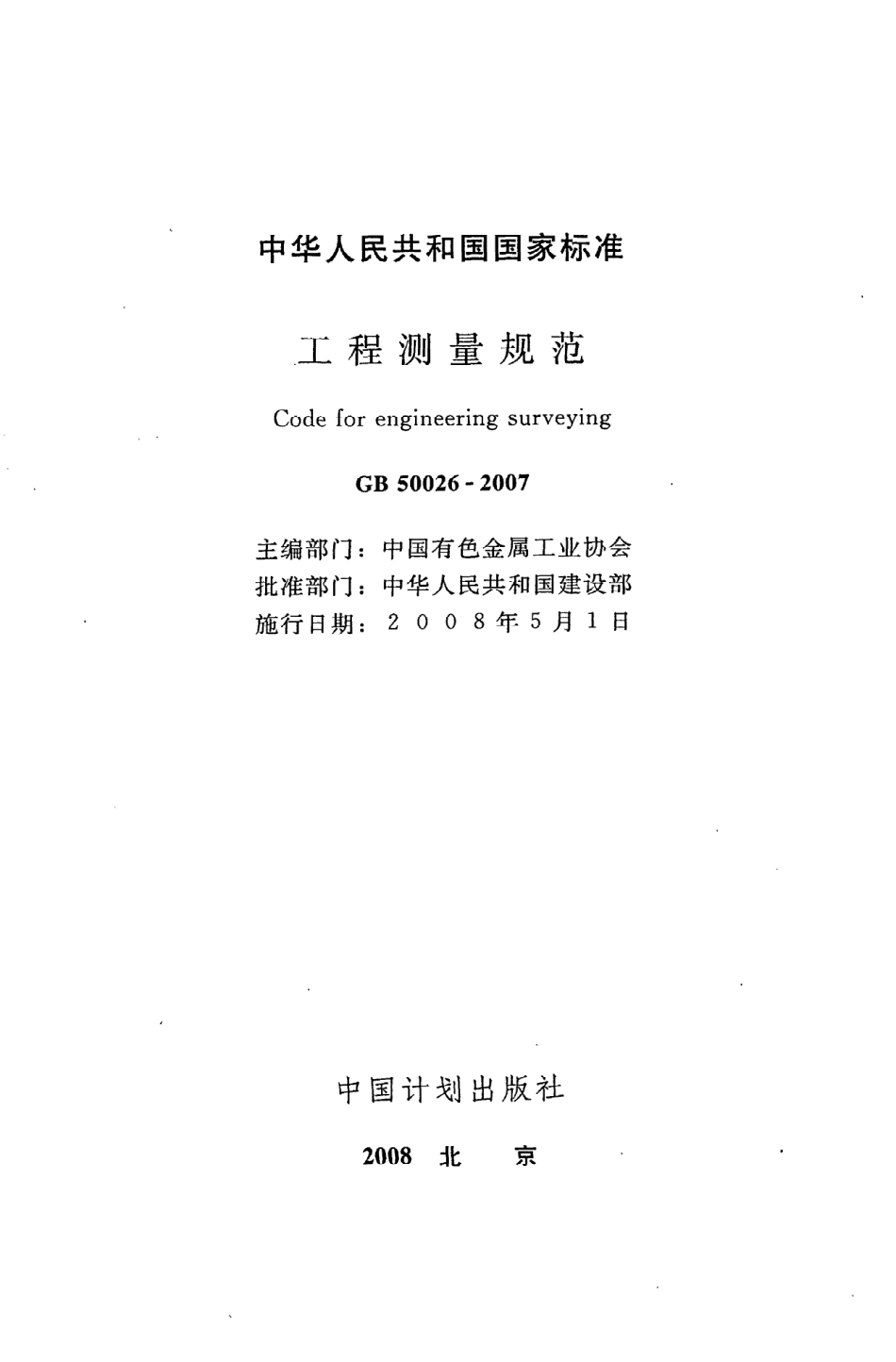

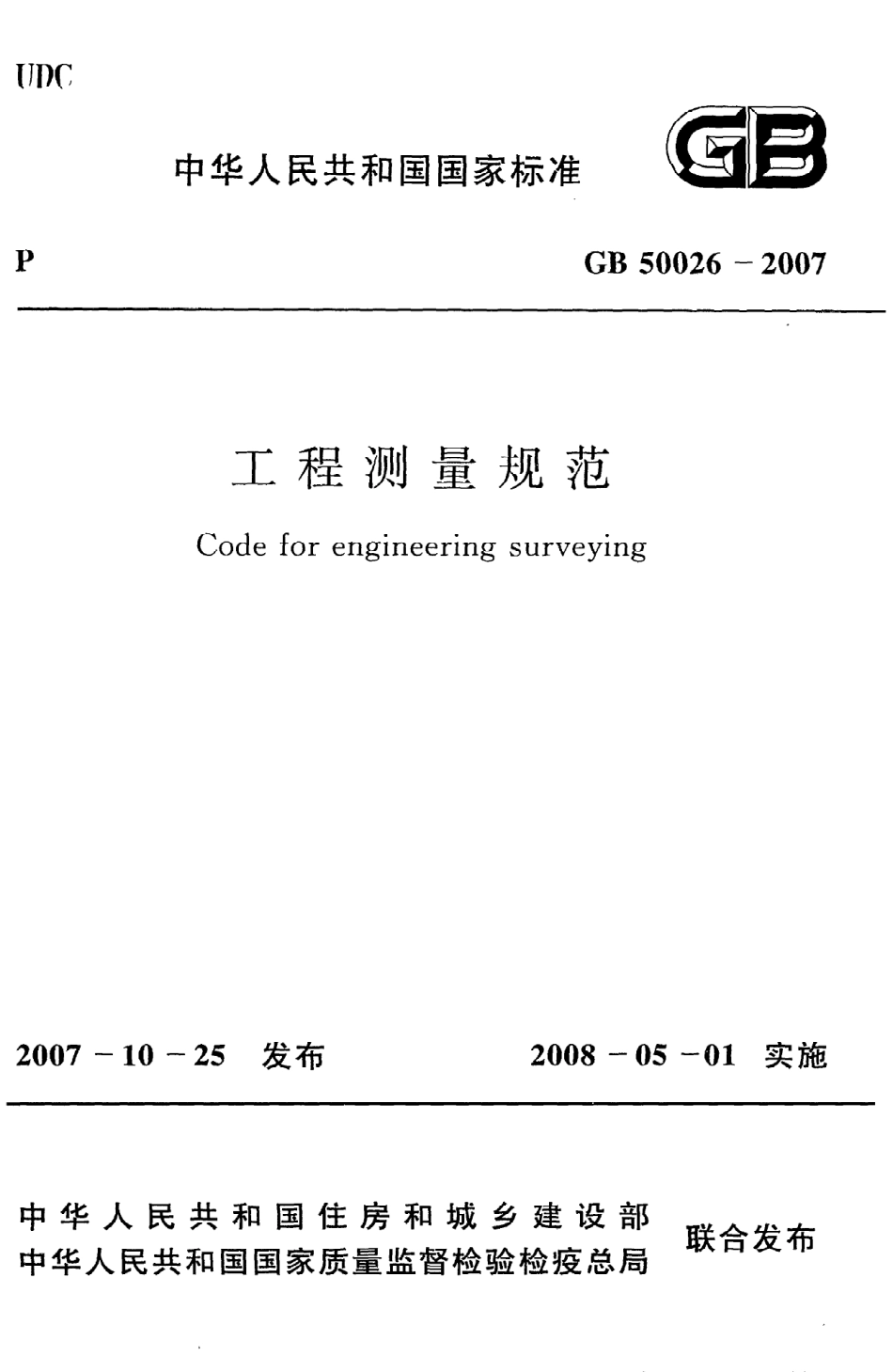

I J D C中华人民共和国国家标准国日G B500 2 6一2 0 0 7工程测量规 范C ode forengineeringsurveying2 0 0 7一1 0一2 5发布2 0 0 8一0 5一0 1实施中 华 人 民 共 和 国 住房和 城 乡 建 设部中华人民共和 国国家质量监督检验检疫总局联合发布目中华人民共和 国国家标准工程测 量 规 范C odeforengineeringsurveyingG B 5 0 0 2 6一2 0 0 7主编部门：中国有色金属工业协会批准部门：中华人 民共和 国建设部施行日期：200 8年5月1日中国计划 出版社2 0 0 8北京中华人 民共和国国家标准工程 测 量 规 范G B5 0 0 2 6一2 0 0 7中国计划出版社出版网址：地址：北京市西城区木握地北里甲1 1号国宏大厦C座4层邮政编码：10 0 0 3 8电话：(0 1 0)6 3 9 0 6 4 3 3（发行部）新华书店北京发行所发行d匕京世知印务有限公司印刷85 0 mmx11 6 8mml/3 2 9印张2 2 7千字2 0 0 8年4月第1版2勺1 2年6月第5次印刷统一书号：1 5 80 0 5 89 7 3定价：5 0.0 0元版权所有侵权必究侵权举报电话：(0 1 0)6 3 9 0 6 4 0 4如有印装质量问题，请寄本社出版部调换中华人 民共和 国建 设部公告第7 4 4号建设部关于发布国家标准工程测量规范的公告现 批准工程 测 量规范为国家标准，编号 为G B 5 0 0 2 6一2 0 0 7，自2 0 0 8年5月1日起实施。其 中，第5.3.4 3(1）、7.1.7、7.5.6、1 0.1.1 0条（款）为强制性条文，必须严格执行。原 工程测量规范 G B5 0 0 2 6一9 3同时废止。本规范由建设部标准定额研究所组织 中国计划 出版社 出版发行。中华人 民共和国建设部二0 0 七年十月二五日月 U青本规范是根据建设部建标2 0 0 285号文关于印发“2 0 0 1一2 0 0 2年度工程建设标准制订、修订计划”的通知要求，由主编单位中国有色金属工业 西安勘察设计研究院会 同 国内有色冶金、石油、化工、水利、电力、机械、航务、城建等行业 的勘察、设计、科研单位组成修订组，对原 国家标准 工程测量规范 G B50 0 2 6一9 3进行全面修订 而成。修订过程中，开展 了专题研究，调查 总结了近年来国内外工程测量的实践经验，吸收了该领域的有关科研 和技术发展 的成果，并以多种方式在全 国范围内广泛征求修改意见，经修订组多次讨论、反复修改，先后形成 了初稿、征求意见稿、送审稿，最后经审查定稿。修订后，本规范共有1 0章7个附录，增加 了术语和符号、地下管线测 量 两章内容和附录A精度要求较高工程 的 中误差评定方法。删去了绘图与复制一章。修订新增的主要内容包括：1卫星定位测量；2.G P S拟合高程测量；3纸质地形 图数字化；4数字高程模型（D E M);5桥梁施工测量；6隧道施工测量；7地下工程变形监测；8桥梁变形监测；9滑坡监测。删去 的主要内容包括：1三角点造标要求；2因瓦尺基线丈量 和Z m横基尺视差法测距 的要求。补充调整 的主要 内容包括：1将三角网、三边 网、边角网测量，合并统称为三角形 网测量；2将灌注桩、界桩 与红线测 量 的内容并人工业 与 民用建筑施工测量。规范以电子记 录、计算机成图、计算机数据处理为修编主线，并同时保留手工测量作业的方法。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规 范 由建设部负责管理 和对 强制性条文 的解 释，中国有 色金 属工业西安勘察设计研究院负责具体技术内容的解释。在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄中国有色金属工业西安勘察设计研究院（地址：陕西省西安市西影路4 6号，邮政编码：7 1 0 0 5 4)，以便今后修订时参考。本规范主编单位、参编单位和主要起草人：主 编 单 位：中国有 色金属工业西安勘察设计研究院参编 单 位：深圳市勘察测绘院有 限公 司西 安长庆科技工程有 限责任公 司北京 国电华北 电力工程有 限公 司中国化学工程南京岩土工程公司机械工业勘察设计研究院中交第二航务工程勘察设计院西北综合勘察设计研究院湖南省 电力勘测设计院主要起草人：王百发牛卓立郭渭 明（以下按姓氏笔 画为序）丁吉峰王双龙王博刘广盈何军杨雷生张潇周美玉郝埃俊徐柏松翁向阳褚世仙2目1总则 气（1)2术语 和符号 （2)2.1术语 （2)2.2符号 ，（3)3平面控制测量 （6)3.1一般规定 ，（6)3.2卫星定位测量 （6)3.3导线测量 （1 1)3.4三角形 网测量 （2 0)4高程控制测量 （2 6)4.1一般规定 ，（2 6)4.2水准测量 （2 6)4.3电磁波测距三角高程测量，（3 0)4.4G P S拟合高程测量 （3 1)5地形测量 （3 3)5.1一般规定，.（3 3)5.2图根控制测量 （3 7)5.3测绘方法与技术要求 ，（4 1)5.4纸质地形 图数字化 ，（4 9)5.5数字高程模型（D E M）（5 1)5.6一般地区地形测 图 ，（5 4)5.7城镇建筑区地形测图 （5 5)5.8工矿区现状图测量 （5 6)5.9水域地形测量 （5 8)l5.1 0地形 图的修测与编绘 ，（6 1)6线路测量 ，（6 4)6.1一般规定 ，（6 4)6.2铁路、公路测量 （6 5)6.3架空索道测量 （6 9)6.4自流和压力管线测量 （6 9)6.5架空送 电线路测量 ，（7 1)7地下管线测量 （7 4)7.1一般规定 （7 4)7.2地下管线调查 （7 4)7.3地下管线施测 ，（7 6)7.4，地下管线 图绘制 （7 7)7.5地下管线信息系统 （7 8)8施工测量 （80)8.1一般规定 （80)8.2场区控制测量 （81)8.3工业与民用建筑施工测量 （83)8.4水工建筑物施工测量 （89)8.5桥梁施工测量 ，（9 2)8.6隧道施工测量 （9 6)9竣工总 图的编绘与实测 ，（1 0。）9.1一般规定，（1 0 0)9.2竣工总图的编绘 （1 0 0)9.3竣工总图的实测 ，（1 0 2)1 0变形监测 （1 0 4)1 0,1一般规定 .，（1 0 4)1 0.2水平位移监测基准网 ，（1 0 6)1 0.3垂直位移监测基准网 （1 0 8)1 0.4基本监测方法与技术要求 （1 1 0)21 0.5工业与 民用建筑变形监测 1 0.6水工建筑物变形监测 ，1 0.7地下工程变形监测1 0.8桥梁变形监测1 09滑坡监测 .1 0.1 0数据处理与变形分析附录A精度要求较高工程 的中误差评定方法 附录B平面控制点标志及标石 的埋设规格 附录C方向观测法度盘 和测微器位置变换计算公式附录D高程控制点标志及标石的埋设规格 附录E建筑方格 网点标石规格及埋设 附录F建（构）筑物 主体倾斜率和按差异沉降推算主体倾斜值的计算公式，附录G基础相对倾斜值和基础挠度计算公式 本规范用词说明 .附：条文说明(11 6)(1 2 1)(1 2 4)(1 2 9)(1 3 1)(1 3 2)(1 3 4)(1 3 6)(1 3 9)(1 4 1)(1 4 5)(1 4 6)(1 4 7)(1 4 9)(1 5 1)1总则1.0.1为了统一工程测量 的技术要求，做到技术先进、经济合理，使工程测量产品满足质量可靠、安全适用的原则，制定本规范。1.0.2本规范适用于工程建设领域的通用性测量工作。1.0.3本规范以中误差作为衡量测绘精度的标准，并以二倍中误差作为极 限误差。对 于精度要求较高的工程，可按附录A的方法评定观测精度。注：本规范条文 中的中误差、闭合差、限差及较差，除特别标 明外，通常采用省略正负号表示。1.0.4工程测量作业所使用的仪器 和相关设备，应做到及 时检查校正，加强维护保养、定期检修。1.0.5对工程中所引用的测量成果资料，应进行检核。1.0.6各类工程 的测 量工作，除应符合本规范的规定外，尚应符合国家现行有关标准 的规定。2术语和符号2.1术语2.1.1卫星定位测量satellitepositioning利用两台或两台以上接收机 同时接 收多颗定位卫 星信号，确定地 面点相对位置 的方法。2.1.2卫星 定位测量控制网satellitepositioningcontrolnet二work利用卫星定位测量技术建立 的测量控制网。2.1.3三角形 网triangularnetwork由一系列 相连 的三角形构成 的测量控制网。它是对已往三角网、三边 网和边角网的统称。2.1.4三角形 网测量triangularcontrolnetworksurvey通过测定三角形网中各三角形的顶点水平角、边的长度，来确定控制点位置 的方法。它是对已往三角测 量、三边 测量 和边角网测量 的统称。2.1.5 2，级仪器2,classinstrument2 1 1级仪器是指一测回水平方向中误 差标称 为2 的测角仪器，包括全站仪、电子经纬仪、光学经纬仪。1“级仪器 和6“级仪器的定义方法相似。2.1.6smm级仪器smmclassinstrumentsmm级仪器 是指当测 距 长度为I km时，由电磁波测 距仪器的标称精度公式计算的测 距 中误 差 为smm的仪器，包 括测 距仪、全站仪。lmm级仪器 和1 0mm级仪器 的定义方法相似。2.1.7数字地形 图digitaltopographicmap将地形信息按一定的规则和方法采用计算机生成 和计算机数2据格式存储的地形 图。2.1.8纸质地形 图papertopographicmap将地形信息直接用符号、注记 及等高线表示并绘制在纸质或聚酷薄膜上的正射投影 图。2.1.9变形监测deformationmonitoring对建（构）筑物及其地 基、建筑基 坑或一定范围内的岩体及 土体的位移、沉降、倾斜、挠度、裂缝 和相关影响因素（如地下水、温度、应力应变等）进行监测，并提供变形分析预报的过程。2.2符号A-G P S接 收机标称 的固定误 差；a电磁波测距仪器标称的固定误 差；B-G P S接收机标称的 比例误 差 系数、隧道 开挖面宽度；b电磁波测距仪器标称的 比例误差系数；C照准差；D电磁波测距边长度、G P S一R T K参考站 到检查点 的距离、送 变 电线路档距；D g测距边在高斯投影 面上 的长度；D H测 区平均高程 面上 的测距边长度；D P测线 的水平距离；D。归算到参考椭球 面上 的测距边长度；d-G P S网相邻点 间的距离、灌注桩 的桩径；D S O S、D S I、D S 3水 准仪型号；九方 位角闭合差；H水深、建（构）筑物 的高度、安装 测量管道垂直部分长度、桥梁索塔高度、隧道埋深；H m一一测距边两端点 的平均高程；月。）测 区的平均高程；h高差、建筑施工的沉井高度、地 下管线的埋深、隧道高度；hd基本等高距；hm测区大地水准 面高出参考椭球面 的高差；i水准仪视准轴与水准管辆的夹角；K大气折光 系数；L水准测段或路线长度、天车或起重 机轨道长度、桥的总 长、桥的跨径、隧道两开挖洞口间长度、监测体或监 测断面距隧道 开 挖工作面的前后距离；Z测点至线路中桩 的水平距离、桥梁所跨越 的江（河流、峡谷）的宽度；几卜一测 图 比例尺分母、中误差；从碗高差全中误差；M高差偶然中误差；m中误 差；mD测距中误 差；mH地下管线重复探查 的平面位置中误差；mv地下管线重复探查 的埋 深 中误差；m。方位角中误 差；m。测角中误差；N附合路线或闭合环 的个数；n测站数、测 段数、边数、基线数、三角形个数、建筑物结构的跨数；尸测量 的权；R地球平均曲率半径；R A参考 椭 球体在 测 距 边 方 向法截弧 的曲率半径；R m测距 边中点处在参考椭球面 上的平均曲率半径；S边长、斜距、两 相邻
