《铝塑复合板幕墙工程施工及验收规程》CECS231：2007.pdf

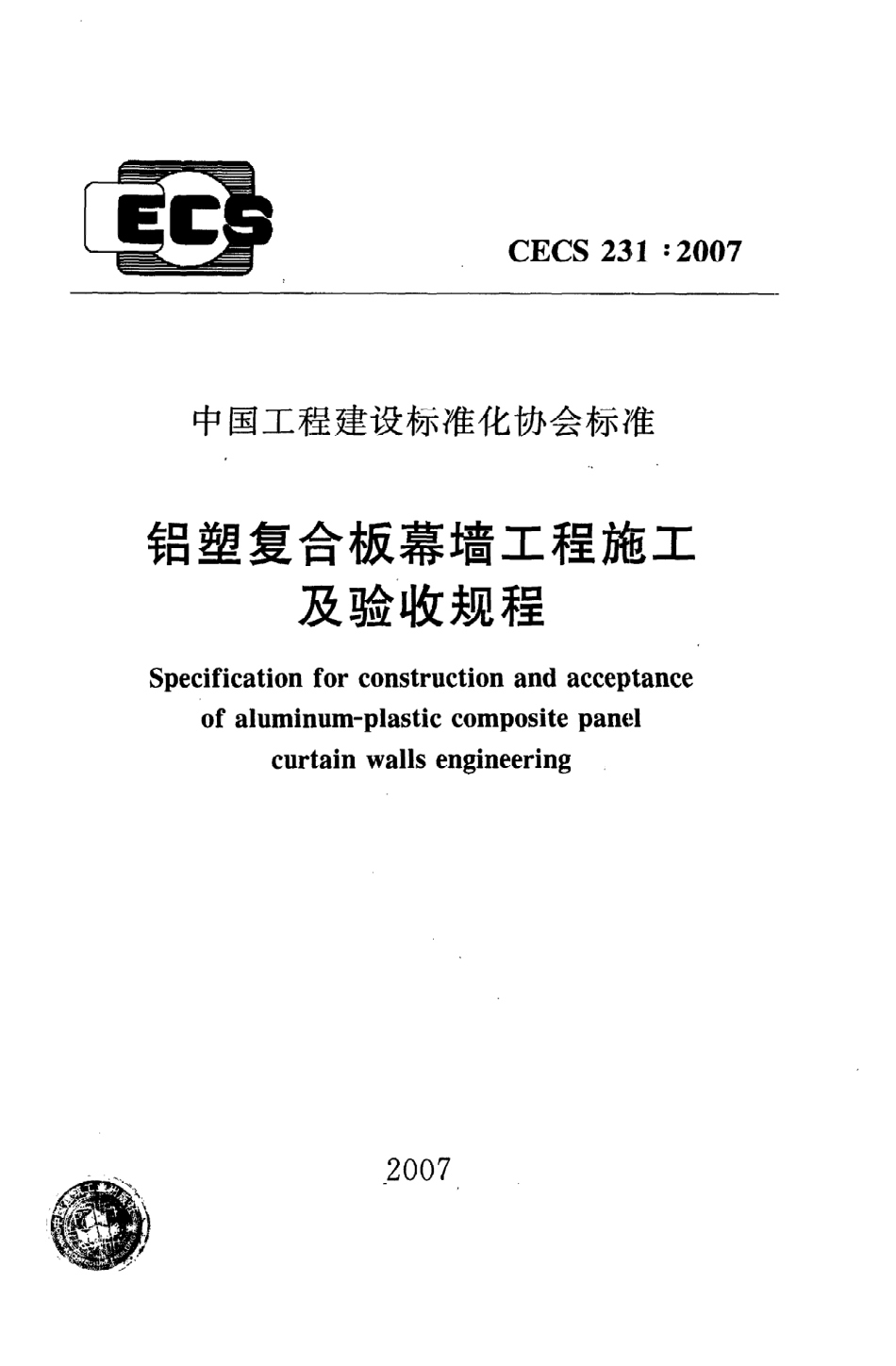

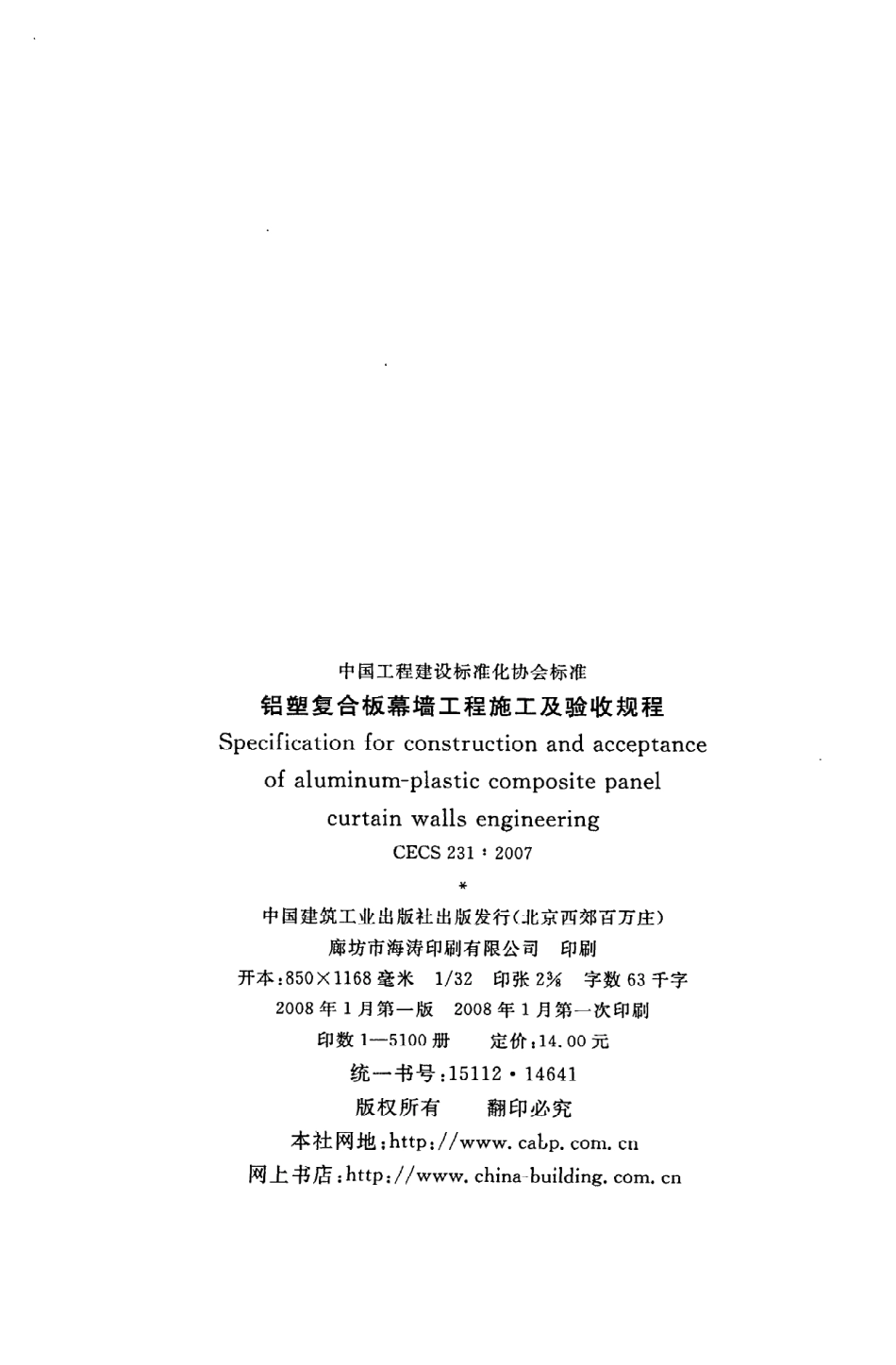

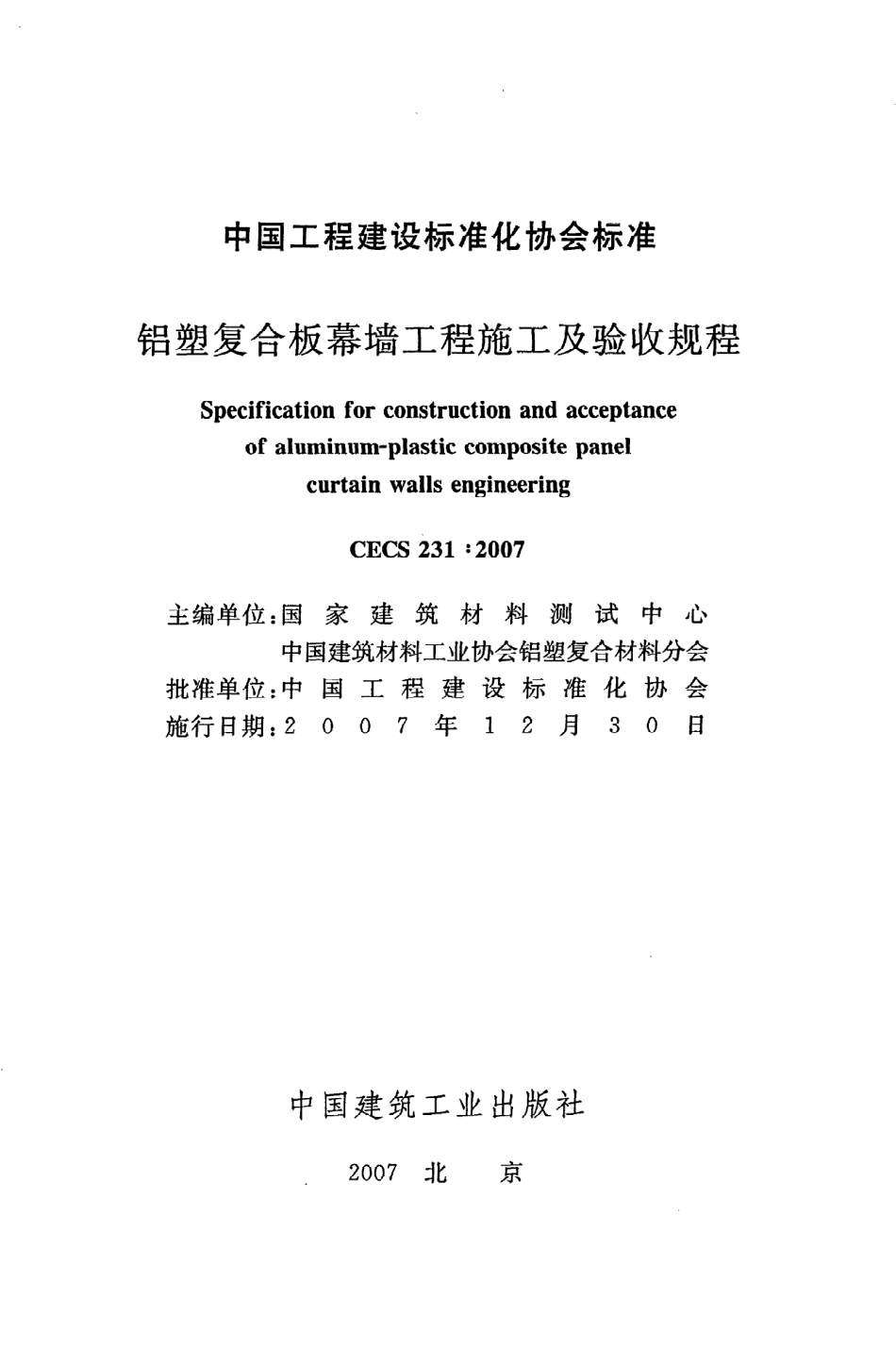

C E C S 2 31:2 0 0 7中国工程建设标准化协会标准铝塑复合板幕墙工程施工及验收规程S pecificationforconstructionandacceptanceof aluminum-plasticcompositepan。，lcurtainwallsengineering豁2 0 0 7中国工程建设标准化协会标准铝塑复合板幕墙工程施工及验收规程S peciflcationforconstructionandacceptanceofaluminum-plasticcompositepanelcurtainwallsengineeringC E C S 2 3 1:2 0 0 7主编单位：批准单位：施行日期：国家建筑材料测试中心中国建筑材料工业协会铝塑复合材料分会中国工程建设标 准 化 协 会200 7年1 2月3 0日中国建筑工业 出版社2 0 0 7北京中国工程建设标准化协会标准铝塑复合板幕墙工程施工及验收规程S pecificationforconstructionandacceptanceof aluminum一plasticcompositepanelcurtainwallsengineeringC E C S 2 3 1,2 0 0 7中国建筑工业出版社 出版发行（北京西郊百万庄）廊坊市海涛印刷有限公 司印刷开本：85 0又1 1 6 8毫米1/3 2印张2字数6 3千字2 0 0 8年1月第一版2 0 0 8年1月第一次印刷印数1一5 1 0 0册定价：1 4.0 0元统一书号：1 5 1 1 21 4 6 4 1版权所有翻印必究本社 网地：http:/www.cabp.C 网上书店：http:/www.china一building。om。n中国工程建设标准化协会公告第1 3号关于发布铝塑复合板幕墙工程施工及验收规程的公告根据中国工程建设标准化协会建标协字2 0 0 43 1号文关于印发中国工程建设标准化协会2 0 0 4年第二批标准制、修订项 目计划的通知的要求，由国家建筑材料测试中心和中国建筑材料工业协会铝塑复合材料分会等单位编制的铝 塑复合板幕墙工程施工及验收规程，经建筑与市政工程产品应用分会组织审查，现批准发布，编号为C E C S 23 12 0 0 7，自2 0 0 7年1 2月3 0日起施行。中国工程建设标准化协会二0 0 七年一月二九 日卜心口J.月 U吕根据中国工程建设标准化协会（2 0 0 4）建标协字第3 1号文关于印发中国工程建设标准化协会2 0 0 4年第二批标准制、修订项目计划的通知的要求，制定本规程。本规程是在总结我国铝塑复合板幕墙工程实践经验，参考有关资料，广泛征求国内有关专家和使用单位意见，并积极 吸取国际先进经验的基础上制定的。内容包括总则、术语、材料、系统构造要求、加工制作、安装施工、工程验收、保养与维修等。根据国家计委计标1 9 861 6 4 9号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求，推荐给工程建设设计、施工和使用单位采用。本规程由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理，由国家建筑材料测试中心（北京市朝阳区管庄东里1号中国建筑材料科学研究总院南楼3 1 6室，邮编1 0 0 0 2 4）负责解释。在使用中如发现需 要修改或补充之处，请将意见 和资料径寄解释单位。主 编 单 位：参编 单 位：国家建筑材料测试中心中国建筑材料工业协会铝塑复合材料分会深圳市新山幕墙技术咨询有限公司建设部建筑幕墙检测中心上海加铝复合板有限公 司北京江河幕墙装饰工程有限公司苏州乱泰新型建材有限公司郑州中原应用技术研究开发有限公司东阿蓝天七色建材有叮江阴利泰装饰材料有两上海吉艺工业有限公后上海华源复合新材料不方大新材料（江西）有凡江西乱泰企业集团有价安美百事达（苏州）机翻东莞华尔泰装饰材料羊浙江墙煌建材有限公肩广东利凯尔实业有限乏湖南华天铝业有限公福北京市盛安 机 电设备于广州市未来之窗建筑木常州市丽华金属材料年常州中化勤丰塑料有同天津金邦建材有限公赓张家港泰普奇装饰材半山东信发铝塑有限公帚上海雅泰实业集团有闷吉祥集团有限公司主要起草人：蒋荃徐晓鹏杜到刘婷婷姜仁赵刁陈光烁中国工程建设标准化协会2 0 0 7年1 1月2 9日目1总则 ，（1)2术语 （2)3材料 ，（3)3.1一般规定 （3)&2铝塑复合板 ，（3)3.3建筑密封材料 （4)4系统构造要求 （6)4.1一般规定 （6)4.2背部构造 ，（6)4.3面板构造 （6)4.4其他构造 ，（7)5加工制作 ，（9)5.1一般规定，（9)5.2铝塑复合板 的加工与制作 （9)6安装施工 （1 2)6.1一般规定 ，（1 2)6.2安装施工准备 （1 3)6.3安装施工 （1 3)6.4安装施工安全 （1 6)7工程验收 ，（1 7)7.1一般规定 ，（1 7)7.2主控项 目 ，（1 8)7.3一般项 目 ，（1 9)8保养与维修 （2 1)8.1一般规定 ，（2 1)18.2检查与维修8,3清洗附录A氟碳涂层P V D F树脂含量检测方法 附录B铝塑复合板 自然环境曝晒试验方法附录C铝塑复合板循环变形下折边性能试 验方法附录D幕墙用铝塑复合板 的挠度和板形尺寸（加强肋设置）关系表 ，附录E铝塑复合板折弯加工附录F铝塑复合板幕墙安装系统示例本规程用词说明 .附：条文说明(2 1)(2 3)(2 4)(2 6)(2 8)(3 0)(3 3)(3 6)(4 0)(4 1)1总则1.0.1为了使铝塑复合板幕墙工程做到安全适 用、技术先进、经济合理，制定本规程。1.0.2本规程适 用 于非抗震设计和抗震设防烈度不大于9度的民用建筑铝塑复合板幕墙工程的加工制作、安装施工、工程验收及保养与维修。工业建筑用铝塑复合板幕墙的制作、安装等可参照本规程 的有关规定。1.0.3铝塑复合板幕墙工程的施工质量验收应符合现行国家标准建筑工程施工质量验收统一标准G B50 30 0的规定。1.0.4铝塑复合板幕墙工程，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语2.0.1铝塑复合板幕墙aluminum-plasticcompositepanelcur-tainwall面板材料为铝塑复合板的建筑幕墙。2.0.2封闭式铝塑复合板幕墙sealedjointaluminum一plasticcompositepanelcurtainwallcladding面板间接缝为完全密封形式，具有阻止 空气渗透 和雨水渗漏功能的铝塑复合板幕墙。2.0.3开放式铝塑复合板幕墙openjointaluminum一plasticcompositepanelcurtainwallcladding面板间接缝为不完全密闭形式，不具有或部分具有阻止空气渗透 和雨水渗漏功能的铝塑复合板幕墙。2.0.4铝塑复合板幕墙面板surfacepanelof aluminumplasticcompositepanelcurtainwall铝塑复合板按工程设计经加工并与加强材料如边框、加强肋和挂件组装而成的构件。2.0.5循环变形下折边性能lifeof hemincirculatorydistor-tlon经开槽折边后 的铝塑复合板在对称循 环变形条件下，折边 处产生长5 0 mm裂纹时的循环次数。3材料3.1一般 规 定3.1.1铝塑复合板幕墙所 选用的材料应符合国家现行有关标准的规定，并应有出厂合格证。尚无 国家、行业标准的材料应符合设计要求。3.1.2铝塑复合板幕墙应采用耐候性好的材料。3.2铝塑复合板3.2.1幕墙用铝塑复合板应符合下列规定：1铝塑复合板应符合现行国家标准铝塑复合板 G B/T1 7 7 4 8中幕墙用铝塑复合板部分规定的技术要求。所用铝合金板平均厚度（不包括涂层 厚度）不应小于0.5 0 mm，最 小厚度不应小于0.4 8mm，所用铝合金材质应是符合现行国家标准一般工业用铝及铝合金板、带材第2部分：力学性能 G B/T3 880.2和变形铝及铝合金化学成分 G B/T3 1 9 0要求的3 X X X或S X X x系列铝合金板材。2铝合金 板 材 与 夹 芯 层 的剥离强 度平均值不 应 小 于1 3 0Nmm/mm，单个测试值不应小于1 2 0 Nmm/mm。3用 于高层建筑上 的铝塑复合板的选择应符合现行 国家标准高层民用建筑设计防火规范 G B50 0 4 5的规定。3.2.2根据防腐、装饰及建筑物耐久年限的要求，幕墙用铝塑复合板表面涂层材质宜采用耐候性能优异的聚偏二氟乙烯（P V D F)氟碳树脂，也 可采用其他性能相当或更优异 的 材质。当采用P V D F氟碳树脂涂层 时，应符合下列规定：1P V D F氟碳树脂含 量 不 应低于树脂 总 量 的7 0%,P V D F3氟碳树脂含量检测方法应符合本规程附录A的规定；2三涂或四涂氟碳树脂涂层，其平均 厚 度 不应小 于3 2拜m,最小局部厚度不应小于3 0拼m;3二涂氟碳树脂涂层，其平均厚度不应小于2 5拜m，最小局部厚度不应小于2 3肛m。3.2.3铝塑复合板的耐候性应按照表3.2.3的要求，并至少通过两种方法中的一种检测。其中，自然环境曝晒试验方法应符合本规程附录B的规定。表3.2.3铝塑复合板的耐候性要求蒸产凿试验后应满足的条件色差E成5.0；失光等级不次于2级；粉化O级；涂 层无 开裂、鼓泡、脱落；板面无鼓泡、开胶现象人工气候加速老化按照标准彩色建筑材料人工气候加速颜色老化试 验方法 G B/T1 6 2 5 94 0 0 0小时色差E成4。；失 光等级不次 于2级；粉化O级；涂层无开裂、鼓泡、脱落；板 面无鼓泡、开胶现象3.3建筑密封材料3.3.1铝塑复合板幕墙用的橡胶制品，宜采用三元 乙丙橡胶、氯丁橡胶及硅橡胶。3.3.2密封胶条应符合现行行业标准建筑橡胶密封垫预成型实心硫化 的结构密封垫用材料规范 H G/T3 0 9 9和现行国家标准 工业用橡胶板 G B/T5 5 7 4的规定。3.3.3铝塑复合板幕墙宜采用中性硅酮耐候密封胶，其性能应符合现行行业标准幕墙玻璃接缝用密封胶J C/T882中的规定。3.3.4幕墙用中性硅酮结构密封胶性能应符合现行国家标准建筑用硅酮结构密封胶 G B1677 6的规定。3.3.5硅酮结构密封胶使用前，应经 国家认 可 的检测机构进行与其相接触材料的相容性和剥离粘结性试验，并应对邵氏硬度、标准4状态拉伸粘接性能进行复验。检验不合格的产品不得使用。进口硅酮结构密封胶应具有商检报告。3.3.6硅酮结构密封胶生产商应提供结构胶的变位承受能力数据和质量保证书。4系统构造要求4.1一般 规 定4.1.1铝塑复合板幕墙的系统构造应满足相关的 国家、行业标准。4.1.2在正常使用条件下，铝塑复合板幕墙应符合设计要求，并达到规定的工作性能。有抗震设计的铝 塑复合板幕墙，在遭受多遇地震作用时，可不需修理 即可继续使用；在遭受设防烈度地震作用时，经修理后仍可继续使用；在遭受预估的罕遇地震作用时，幕墙骨架不得脱落。4.2背部构造4.2.1铝 塑复合板幕墙面板背后 至少要 留2 0 mm的空气层；铝塑复合板幕墙有保温设计要求的，保温层宜与墙体结合在一起。4.2.2铝塑复合板幕墙 面板与支承结构间的连接，宜采用挂件挂接、压板固定方式。也可采用螺栓、螺钉固定方式，其结构应满足设计要求。4.3面板 构造4.3.1铝塑复合板幕墙 面板的设计宜 采 用 四周折边方式。铝 塑复合板 的芯材不宜直接外露于大气中，不折边 的铝 塑复合板宜在其周边采用铝 型材镶嵌固定，也可采用耐候密封胶加以密封。4.3.2铝 塑复合板的折边 可按需要设置加强边框和中肋，高层建筑的铝塑复合板幕墙面板应使用连续铝合金型材作为加强边框及中肋。加强边框或中肋应与面板可靠连接。边框与铝塑复合板 的折边的连接可使用铝铆钉，中肋两端应与边框可靠连接，其连接应6满足传力要求。4.3.3超高层建筑和重要工程用铝塑复合板幕墙宜按照本规程附录C进行循环变形下折
